Измерители защитного слоя бетона ИПА-МГ4
| Номер в ГРСИ РФ: | РБ 03 20 2870 21 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
|
Описание типа РБ 03 20 2870 21 [2016-09-29]
rb-03-20-2870-21_2016-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2019-03-21]
rb-03-20-2870-21_2019-03-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2018-11-20]
rb-03-20-2870-21_2018-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2006-03-30]
rb-03-20-2870-21_2006-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2011-06-08]
rb-03-20-2870-21_2011-06-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2021-06-25]
rb-03-20-2870-21_2021-06-25.pdf
|
Скачать |
Измерители защитного слоя бетона ИПА-МГ4 (далее - измерители) предназначены для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях магнитным методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 2870 21 |
| Наименование | Измерители защитного слоя бетона ИПА-МГ4 |
| Год регистрации | 2021 |
| Номер сертификата | 14066 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2025-03-27 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Измерители (модификация ИПA-МГ4.02) метрологически НЕ обеспечены в Республике Беларусь (габаритные размеры измерителей не позволяют использовать стенд для поверки, имеющийся в БелГИМ)(НТК №06-18). |
| Методика поверки | Поверку измерителей защитного слоя бетона ИПА-МГ4 (модификации ИПА-МГ4.02) проводить по МП 26.51.66.123.11-2017. Поверку измерителей защитного слоя бетона ИПА-МГ4 (модификации ИПА-МГ4, ИПА-МГ4.01), в т.ч. находящихся в эксплуатации, проводить по МП 26.51.66.123.11-2018 (РБ) согласованной с БелГИМ в 2018 г. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (аттестат аккредитации №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №03-06). Первичная при выпуске из производства и периодическая (временно, до создания собственной эталонной база в Республике Беларусь)(для модификации ИПС-МГ4.02): Челябинский ЦСМС (аттестат аккредитации №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №06-18). |
Поверители
Скачать
|
Описание типа РБ 03 20 2870 21 [2016-09-29]
rb-03-20-2870-21_2016-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2019-03-21]
rb-03-20-2870-21_2019-03-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2018-11-20]
rb-03-20-2870-21_2018-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2006-03-30]
rb-03-20-2870-21_2006-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2011-06-08]
rb-03-20-2870-21_2011-06-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 2870 21 [2021-06-25]
rb-03-20-2870-21_2021-06-25.pdf
|
Скачать |
Описание типа
Назначение
Измерители защитного слоя бетона ИПА-МГ4 (далее - измерители) предназначены для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях магнитным методом.
Измерители позволяют определять диаметр арматуры по известной толщине защитного слоя бетона по методике ГОСТ 22904 Приложение Г.
Описание
Принцип работы измерителей основан на регистрации изменения комплексного сопротивления преобразователя при взаимодействии электромагнитного поля преобразователя с арматурным стержнем.
Конструктивно измерители выполнены в виде электронного блока и преобразователя. Измерители выпускаются в двух исполнениях: с выносным преобразователем на кабеле и с преобразователем, встроенным в корпус электронного блока. На лицевой панели электронного блока размещены цифровой дисплей и клавиатура, предназначенная для управления измерителем. Клавиатура измерителя содержит шесть функциональных клавиш и отдельную клавишу включения и выключения питания. На корпусе выносного преобразователя установлена кнопка «Измерение».
Измерители выпускаются трех модификаций - ИПА-МГ4, ИПА-МГ4.01, ИПА-МГ4.02 отличающихся конструкцией, габаритными размерами и функциональными возможностями. Модификации ИПА-МГ4.01 и ИПА-МГ4.02 дополнительно имеют функции: режим передачи данных в ПК, увеличенный объем памяти, часы реального времени и подсветку дисплея.
Модификации ИПА-МГ4 и ИПА-МГ4.01 выпускаются с выносным преобразователем. У модификации ИГ1А-МГ4.02 преобразователь, встроен в корпус электронного блока.
Общий вид измерителей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

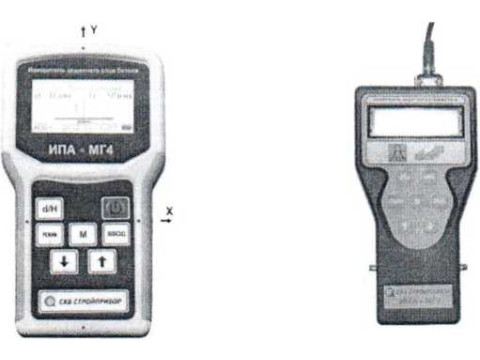

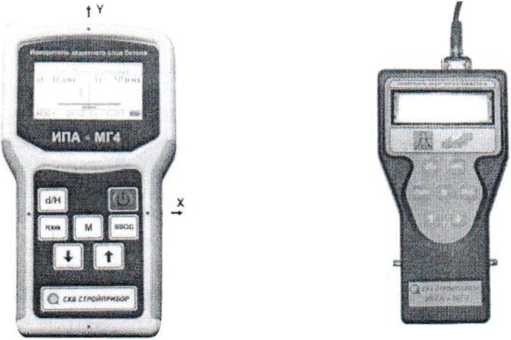

Рисунок 1 - Общий вид измерителей защитного слоя бетона ИГ1А-МГ4
мод. ИПА-МГ4 и ИПА-МГ4.01
Рисунок 2 - Место пломбирования от несанкционированного доступа
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО реализует обработку результатов измерений, запись полученных результатов в память измерителя и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ИПА-МГ4; ИПА-МГ4.01 |
ИПА-МГ4.02 | |
|
Идентификационное наименование ПО |
IPA-MG4 |
IPA |
|
Номер версии (идентификационный номер) ПО |
VI.05 |
vl.01 |
|
Цифровой идентификатор ПО |
0xED75 |
15FE |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений толщины защитного слоя бетона, мм: - при диаметре арматуры 3, 4, 5, 6, 8 мм - при диаметре арматуры 10, 12. 14. 16, 18 мм - при диаметре арматуры 20, 22, 25, 28 мм - при диаметре арматуры 32, 36, 40 мм |
от 5 до 60 от 5 до 90 от 5 до 110 от 10 до 130 |
|
Пределы допускаемой абсолютной погрешности измерения толщины защитного слоя бетона, мм где (h,c- толщина защитного слоя бетона, мм) |
±(0,05h3C+ 0,5) |
|
Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ИПА-МГ4 | ИПА-МГ4.01 |
ИПА-МГ4.02 | |
|
Параметры электрического питания: - напряжение постоянного тока. В |
д+0.5 -1.4 |
3,7±0,5 |
|
Наименование характеристики |
Значение | ||
|
ИПА-МГ4 |
ИПА-МГ4.01 |
ИПА-МГ4.02 | |
|
Потребляемый ток. мА, не более: - с подсветкой дисплея - без подсветки дисплея |
20 |
40 20 |
125 77 |
|
Габаритные размеры, мм, не более электронный блок - длина - ширина - толщина преобразо вател ь - длина - ширина - толщина |
176 92 32 160 48 35 |
202 ИЗ 37 | |
|
Масса, кг, нс более |
0,8 |
0,38 | |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление. кПа |
от - 10 до +40 до 95 от 84.0 до 106,7 | ||
|
Средний срок службы, лет Средняя наработка на отказ, ч |
__ |
10 5000 | |
Знак утверждения тина
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование и условное обозначение |
Измерители защитного слоя бетона ИПА-МГ4, модификация: | ||
|
ИПА-МГ4 |
ИПА-МГ4.01 |
ИПА-МГ4.02 | |
|
Измеритель защитного слоя бетона 1111А-МГ4 |
1 |
1 |
1 |
|
Прокладка, имитирующая защитный слой бетона из оргстекла толщиной 20 мм |
1 |
1 |
1 |
|
Зарядное устройство |
- |
- |
1 |
|
Руководство по эксплуатации 26.51.66.123.011 РЭ |
- |
- |
1 |
|
Руководство по эксплуатации Э13.110.006 РЭ |
1 |
1 |
- |
|
Методика поверки МП 26.51.66.123.011-2017 |
1 |
1 |
1 |
|
Кабель связи с ПК |
- |
1 |
1 |
|
CD с опциональным ПО" |
- |
1 |
1 |
|
У кладочный кейс |
1 |
1 |
1 |
*- обеспечивает передачу данных из архива электронного блока в ПК
Поверка
осуществляется по документу МП 26.51.66.123.011-2017 «Измерители защитного слоя бетона
ИПА-МГ4. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 31 августа 2017 г.
Основные средства поверки:
микрометры гладкие диапазон измерений от 0 до 25 мм, от 25 до 50 мм, от 75 до 100 мм, класс точности 2 (регистрационный номер в Федеральном информационном фонде 63396-16);
штангенциркуль ШЦЦ-1, диапазон измерений от 0 до 300 мм, ГП ±0,04 мм (регистрационный номер в Федеральном информационном фонде (64144-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 4276-011-1258581O-2O1O Измерители защитного слоя бетона ИПА-МГ4.Технические условия
