Преобразователи измерительные переменного тока ЭП8554
| Номер в ГРСИ РФ: | РБ 03 13 7916 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
|
Описание типа РБ 03 13 7916 21 [2021-04-15]
rb-03-13-7916-21_2021-04-15.pdf
|
Скачать |
Преобразователи измерительные переменного тока ЭП8554 (далее - ИП), предназначены для линейного преобразования переменного тока в унифицированный электрический сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7916 21 |
| Наименование | Преобразователи измерительные переменного тока ЭП8554 |
| Год регистрации | 2021 |
| Номер сертификата | 14069 |
| Дата регистрации | 2021-04-15 |
| Срок действия | 2026-04-15 |
| Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: ул. Зеньковой, д. 1, 210001, г. Витебск
Контакты: (10-375-212) 672-816 / electropribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП.ВТ.113-2005 |
Поверители
Скачать
|
Описание типа РБ 03 13 7916 21 [2021-04-15]
rb-03-13-7916-21_2021-04-15.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные переменного тока ЭП8554 (далее - ИП), предназначены для линейного преобразования переменного тока в унифицированный электрический сигнал постоянного тока.
Модификации ЭП8554/1, ЭП8554/2 предназначены для преобразования одного из диапазонов тока.
Модификации ЭП8554/3, ЭП8554/4 представляют собой три одноканальных измерительных преобразователя в одном корпусе - трехканальный ИП.
Модификации ЭП8554/5, ЭП8554/6 предназначены для преобразования одного из четырех возможных входных сигналов тока (одноканальный многопредельный ИП).
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Описание
По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению входного сигнала.
Информацию несет среднее значение выходного аналогового сигнала.
В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют шесть модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора тока.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.
Фотографии общего вида ИП приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены в приложении А.

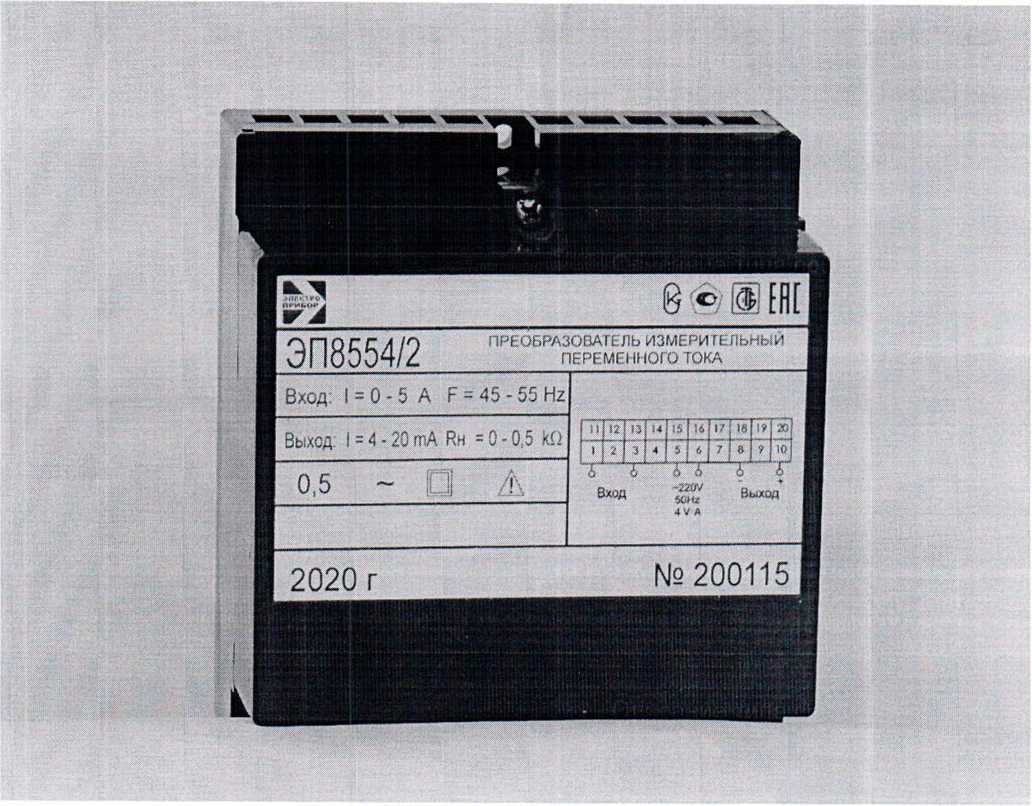

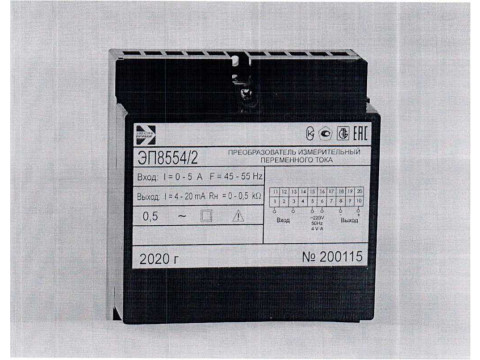

Рисунок 1 - Фотография общего вида для ЭП8554/3, ЭП8554/4 с габаритными размерами 110 х 120 х 125 mm (110 х 120 х 136 mm с креплением на DIN- рейку 35 mm) и для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6, с габаритными размерами 110 х 120 х 70 mm (110 х 120 х 81 mm с креплением на DIN- рейку 35 mm)

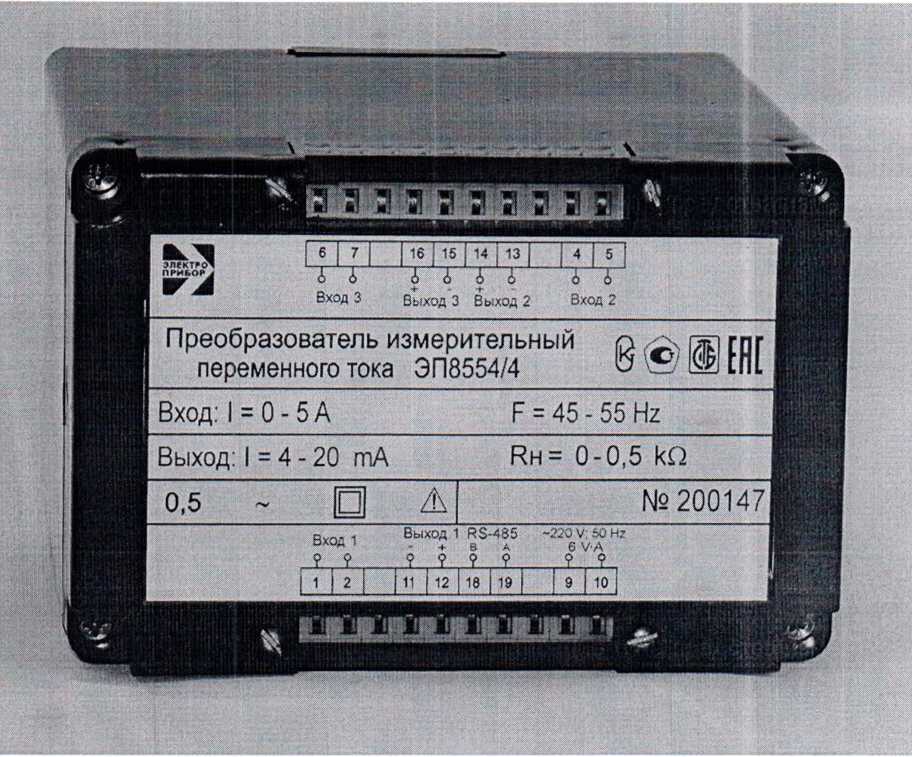

Рисунок 2 - Фотография общего вида для ЭП8554/3, ЭП8554/4 с габаритными размерами 125 х 90 х 125 mm
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификаций ИП приведены в таблице 1.
Характеристики приведены для каждого канала преобразования.
Таблица 1
|
Модификация ИП |
Преобразуемый входной сигнал, А |
Выходной аналоговый сигнал, mA |
Диапазон изменений сопротивления нагрузки, kQ | ||
|
Диапазон измерений |
Номинальное значение |
Диапазон изменений |
Нормирующее значение | ||
|
ЭП8554/1* |
0-0,5 |
0,5 |
0 -5 |
5 |
0-3,0 |
|
0-1,0 |
1,0 | ||||
|
0-2,5 |
2,5 | ||||
|
0-5,0 |
5,0 | ||||
|
ЭП8554/2* |
0-0,5 |
0,5 |
4-20 |
20 |
0-0,5 |
|
0-1,0 |
1,0 | ||||
|
0-2,5 |
2,5 | ||||
|
0-5,0 |
5,0 | ||||
|
ЭП8554/3** |
0-0,5 |
0,5 |
0-5 |
5 |
0-3,0 |
|
0-1,0 |
1,0 | ||||
|
0-2,5 |
2,5 | ||||
|
0 - 5,0 |
5,0 | ||||
|
ЭП8554/4** |
0-0,5 |
0,5 |
4-20 |
20 |
0-0,5 |
|
0-1,0 |
1,0 | ||||
|
0-2,5 |
2,5 | ||||
|
0-5,0 |
5,0 | ||||
|
ЭП8554/5*** |
0-0,5 |
0,5 |
0-5 |
5 |
0-3,0 |
|
0-1,0 |
1,0 | ||||
|
0-2,5 |
2,5 | ||||
|
0-5,0 |
5,0 | ||||
|
ЭП8554/6*** |
0-0,5 |
0,5 |
4-20 |
20 |
0-0,5 |
|
0-1,0 |
1,0 | ||||
|
0-2,5 |
2,5 | ||||
|
0-5,0 |
5,0 | ||||
* Одноканальный ИП.
** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые.
*** Одноканальный многопредельный ИП.
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Класс точности ИП: 0,5.
Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении
|
частоты входного сигнала ИП в диапазоне от 45 до 55 Hz: |
± 0,5 %. |
Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:
|
а) при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40°С и плюс 55 °C на каждые 10 °C б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C |
± 0,4 %; ± 0,9 %; |
|
в) при изменении напряжения питания переменного тока частотой (50± 0,5) Hz и при изменении напряжения питания постоянного тока |
± 0,25 %; |
г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 гпТ при самом неблагоприятном направлении и фазе магнитного поля
± 0,5 %;
± 0,5 %.
0,5.
д) при искажении формы кривой входного тока до 20 %:
Время установления выходного аналогового сигнала ИП, s, не более:
Питание измерительных преобразователей ЭП8554/1 - ЭП8554/6 осуществляется по одному из следующих вариантов:
а) от сети переменного тока напряжением от 187 до 242 V с номинальным значением 220 V, частотой (50 ± 5) Hz (~ 220 V, 50 Hz);
б) от сети переменного тока напряжением от 80 до 265 V с номинальным значением 230 V частотой (50 ± 5) Hz, или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V (универсальное питание: ~ 220 V);
в) от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V (=г= 48 V);
г) от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V (= 24 V);
д) от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V(r= 12 V);
е) от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V (— 5 V).
Мощность, потребляемая ИП от цепи питания переменного тока, V A не более:
|
- для ЭП8554/3, ЭП8554/4 -для ЭП8554/1, ЭП8554/2, ЭП8554/4, ЭП8554/6 |
6,0; 4,0. |
Мощность, потребляемая ИП от цепи питания постоянного тока, W не более:
- для ЭП8554/3, ЭП8554/4
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
Мощность, потребляемая ИП от измерительной цепи, при
номинальных значениях преобразуемых входных сигналов, V-A, не более:
- для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6
- для ЭП8554/3, ЭП8554/4 по каждому входу
Условия эксплуатации:
|
-температура окружающего воздуха, °C - относительная влажность |
от минус 40 до плюс 55; 95% при 35 °C. |
|
Габаритные размеры ИП, mm, не более |
110 х 120 х 125; 110 х 120 х 136 (с креплением на DIN-рейку 35 mm); 110 х 120х 70; 110 х 120x81 (с креплением на DIN-рейку 35 mm); 125х90х 125. |
|
Масса ИП, kg, не более - для ЭП8554/3, ЭП8554/4 |
1,0; |
|
-для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6 |
0,8. |
|
Средний срок службы, лет, не менее |
15. |
|
Средняя наработка на отказ, h, не менее |
50000. |
Знак утверждения типа
Знак утверждения типа наносится на табличку, прикрепленную к крышке корпуса ИП, методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность
Комплектность приведена в таблице 6.
Таблица 6
|
Обозначение |
Наименование |
Количество |
|
ЗЭП.499.992 |
Преобразователь измерительный переменного тока ЭП8554 |
1 |
|
ЗЭП.499.992-01 ПС |
Паспорт |
1 |
|
ЗЭП.499.992 РЭ |
Руководство по эксплуатации |
Количество по заказу |
|
МП.ВТ.113-2005 |
Методика поверки |
Количество по заказу |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия".
ТУ РБ 14401895.006-97 "Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Технические условия".
ТР ТС 004/2011 "О безопасности низковольтного оборудования".
ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
МП.ВТ.113-2005 "Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки".
Заключение
Преобразователи измерительные переменного тока ЭП8554 соответствуют требованиям ТУ РБ 14401895.006-97, ГОСТ 24855-81, ТР ТС 004, TP ТС020.
Государственные контрольные испытания проведены:
- РУП "Витебский ЦСМС", 210015, г. Витебск, ул. Б. Хмельницкого, 20, тел (+375 212) 42-68-04, аттестат аккредитации № BY/112 1.0812 от 25.03.2008 г;
- Научно-исследовательским центром испытаний средств измерений и техники, 220053, г. Минск, Старовиленский тракт, 93, тел (+375 173) 78-98-13, аттестат аккредитации № BY/112. 1.0025 от 25.09.94 г.
Межповерочный интервал 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
