Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05
| Номер в ГРСИ РФ: | РБ 03 04 7909 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО "ЭлМетро Групп", г. Челябинск |
|
Описание типа РБ 03 04 7909 21 [2021-06-25]
rb-03-04-7909-21_2021-06-25.pdf
|
Скачать |
Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05 (далее - калибраторы) предназначены для воспроизведения избыточного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7909 21 |
| Наименование | Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05 |
| Год регистрации | 2021 |
| Номер сертификата | 14052 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2024-08-19 |
| Получатель сертификата | ООО "ЭлМетро Групп", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭлМетро Групп"
Адрес: ул. Неглинная, д.21, пом. 106, г. Челябинск, 454106
Контакты: тел.: +7 (351) 793-80-28, факс: +7 (351) 793-56-47, info@elmetro.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь калибраторы классов точности 0,01 и 0,015 (НТК №03-21). |
| Методика поверки | Поверку проводить по МП 231-0065-2019 "Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой Челябинским ЦСМ (аттестат аккредитации - №RA.RU. 311503, шифр поверительного клейма - ГА) (НТК №03-21). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки метрологически необеспеченных исполнений, проводимой на базе Челябинский ЦСМ (аттестат аккредитации - №RA.RU. 311503, шифр поверительного клейма - ГА) представителями юридических лиц ГМС РБ (НТК №03-21). Первичная поверка проводится ВНИИМ им Д.И. Менделеева (аттестат аккредитации - №RA.RU. 311541, шифр поверительного клейма - В) (Комиссия №04-23). |
Поверители
Скачать
|
Описание типа РБ 03 04 7909 21 [2021-06-25]
rb-03-04-7909-21_2021-06-25.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05 (далее - калибраторы) предназначены для воспроизведения избыточного давления.
Калибраторы соответствуют уровню эталона давления 1-го разряда по ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па» и уровню рабочего эталона 1-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 29.06.2018 г. № 1339.
Описание
Принцип действия калибраторов основан на динамическом взаимодействии конического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.
Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (далее - навеска) с грузами. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления. При смене поршня, навески и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.
Калибратор выполнен в виде настольного прибора. В состав калибратора входит укладка с набором поршней, навесок и грузов (далее - укладка) и ЗИП. Поршни, навески и грузы размещаются вручную.
Калибратор имеет встроенный блок опорного давления (далее - БОД), предназначенный для воспроизведения избыточного давления относительно опорного давления 0,3 кПа. При отключенном БОД калибратор воспроизводит избыточное давление относительно атмосферного давления.
Калибраторы выпускают в двух модификациях: ЭЛМЕТРО-Паскаль-05-I, ЭЛМЕТРО-Паскаль-05-II, отличающихся диапазоном воспроизведения давления.
При необходимости может быть изготовлен дополнительный комплект грузов в одной из следующих единиц измерений давления: кПа, кге/м2, бар, мм вод. ст. и др.
При необходимости может быть изготовлен нестандартный комплект поршней, навесок и грузов с любыми номинальными значениями воспроизводимого давления в пределах диапазона воспроизведения давления калибратора.

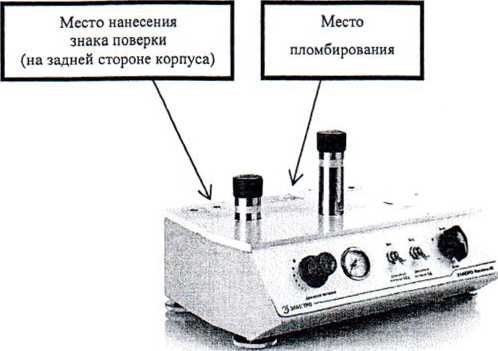

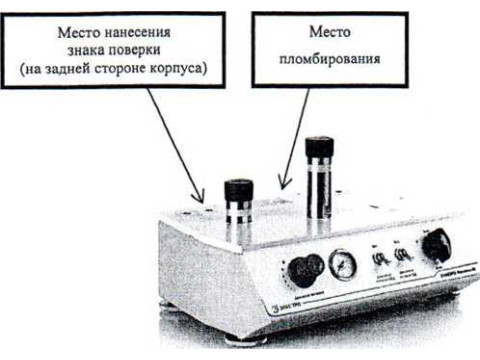

Общий вид калибратора давления пневматического и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
3 ЭЛМГЕТРО ©
Калибратор давления пневматический ЭЛМЕТРО-Паскаль-05 П Диапазон воспроизведения давления
ОТ frXflU АоЩЮЗ Класс точности 0,0Ц
Ns НЦ Дата
ООО «Элмвтро Группа VAvw.elmatro.ru
3 ЭЛМЕТРО ©
Калибратор давления пневматический
ЭЛМЕТР0-Паскаль-05 НИ
Диапазон воспроизведения давления otHDH до пип SB
Класс точности О.ОПЕ
Ns ПН Аото вып-И^Ж]
ОООаЭлМегро Групгт www.elmetro.ru
в)

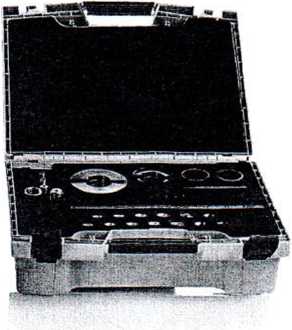

Рисунок 1 - Общий вид калибраторов давления пневматических ЭЛМЕТРО-Паскаль-05: а) калибратор; б) пример укладки с набором поршней, навесок и грузов;
в) пример выполнения паспортных табличек калибраторов
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
класс точности 0,01 |
класс точности 0,015 |
класс точности 0,02 | |
|
Диапазон воспроизведения давления, кПа: - ЭЛМЕТРО-Паскаль-05-I - ЭЛМЕТРО-Паскаль-05-II |
от 0,02 до 40 от 0,1 до 40 | ||
|
Пределы допускаемой абсолютной погрешности в диапазоне воспроизводимого давления (Рн), Па: 0,02 кПа < Рн < 0,1 кПа (только для модификации ЭЛМЕТРО-Паскаль-05-I) 0,1 кПа < Рн < 2 кПа |
±0,2 ±0,4 |
±0,2 ±0,45 |
±0,2 ±0,5 |
|
Пределы допускаемой относительной погрешности в диапазоне воспроизводимого давления (Рн), % 2 кПа < Рн < 40 кПа |
±0,01 |
±0,015 |
±0,02 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики | ||
|
класс точности 0,01 |
класс точности 0,015 |
класс точности 0,02 | |
|
Номинальное значение опорного давления, Па |
300 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведения опорного давления, Па |
±0,8 | ||
|
Пределы допускаемого отклонения действительных значений масс поршней, навесок и грузов от расчетных значений^ \ г |
±0,004 | ||
|
(|) Расчетные значения масс поршней, навесок и грузов указаны в паспорте калибратора. | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры калибратора (без укладки), мм, не более - длина - ширина - высота |
390 310 240 |
|
Габаритные размеры укладки, мм, не более - длина - ширина - высота |
390 310 147 |
|
Масса калибратора (без укладки), кг, не более |
12 |
|
Масса укладки, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от ±18 до +22 80 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на корпус калибратора способом гравировки или иным способом, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калибратор давления пневматический ЭЛМЕТРО-Паскаль-05 |
ЭЛМЕТРО-Пас каль-0 5 -I или ЭЛМЕТРО-Паскаль-05-II |
1 шт. |
|
Укладка |
- |
1 шт. |
|
Дополнительный комплект поршней, навесок и грузов(1) |
- |
согласно заказа |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Нестандартный комплект поршней, навесок и грузов(1) |
- |
согласно заказа |
|
Комплект ЗИП |
- |
1 комплект |
|
Паспорт |
АМПД.406149.148 ПС |
1 экз. |
|
Руководство по эксплуатации |
АМПД.406149.148 РЭ |
1 экз. |
|
Методика поверки |
МП 231-0065-2019 |
1 экз. |
|
(|) Данная позиция может быть включена в комплектацию по требованию Заказчика в количестве, указанном Заказчиком. | ||
Поверка
осуществляется по документу МП 231-0065-2019 «Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 апреля 2019 г.
Основные средства поверки:
Микроманометр весовой колокольный МВК из состава государственного специального эталона единицы давления для разности давлений в диапазоне от 0,1 до 100 Па, СКО 0,05 Па (ГЭТ 95-75);
Вторичный эталон давления по ГОСТ 8.187-76 с диапазоном измерений от 0,1 до 4 кПа, СКО 0,1 Па;
Манометр грузопоршневой серии 2000 модификации 2465, диапазон измерений избыточного давления от 1,4 до 170 кПа, с пределами допускаемой погрешности ±0,003 % (регистрационный номер 28674-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус калибратора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4ТО4 Па»
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Госстандарта от 29.06.2018 г. № 1339.
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Еь Е2, Fi, F2, Mi, Mi„2, M2, M2.3 и М3. Часть 1. Метрологические и технические требования»
АМПД.406149.148 ТУ Калибратор давления пневматический ЭЛМЕТРО-Паскаль-05. Технические условия
