Весы электронные ВН

Назначение

Весы электронные ВН (далее - весы) предназначены для статического измерения массы товаров с печатанием этикетки с ценой.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных (далее - АЦП), находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (принтер, компьютер).

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ), весоизмерительного устройства и принтера. Весоизмерительное устройство включает в себя, датчик, АЦП и терминал.

Весы выпускаются в следующих конструктивных исполнениях:

- дисплей оператора и дисплей покупателя (при его наличии) закреплены на корпусе весов посредством стойки, принтер встроен в корпус весов (в обозначении весов индекс С);

- дисплей оператора и дисплей покупателя (при его наличии) закреплены на корпусе весов, принтер встроен в корпус весов, (в обозначении весов индекс В);

- дисплей оператора закреплен на корпусе весов, дисплей покупателя закреплен на корпусе весов посредством стойки принтер встроен в корпус весов, (в обозначении весов индекс Р);

- дисплей оператора и дисплей покупателя (при его наличии) закреплены на корпусе весов, принтер встроен в корпус весов, ГПУ располагается под весами (в обозначении весов индекс Н);

- дисплей оператора и дисплей покупателя (при его наличии), весоизмерительное устройство и принтер располагаются в отдельных корпусах, которые могут крепиться на стойку, ГПУ представляет собой отдельную платформу (в обозначении весов индекс М);

- дисплей оператора и дисплей покупателя (при его наличии) закреплены на корпусе весов, принтер встроен в корпус весов, ГПУ представляет собой отдельную платформу (в обозначении весов индекс К).

Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными.

Весы выпускаются в тринадцати модификациях: ВН 6-2; ВН 6 - 1.2; ВН 6 - 0,5.1.2; ВН 15 - 5; ВН 15 - 2.5; ВН 15 - 1.2.5; ВН 30 - 10; ВН 30 - 5.10; ВН 30 - 2.5.10; ВН 60 -10.20; ВН 60 - 5.10.20; ВН 150 - 20.50; ВН 150 - 10.20.50, отличающихся значениями максимальной нагрузки (Мах) и поверочного интервала (е).

Для управления весами используются:

- сенсорный дисплей (индекс С);

- клавиатура (индекс К);

- сенсорный дисплей в комбинации с клавиатурой (индекс СК).

В терминалах весов используются следующие типы дисплеев:

- графический цветной монитор (индекс Т);

- текстовой монохромный дисплей (индекс М).

Корпус весов изготавливается из пластмассы (индекс П) или из металла (индекс М).

Весы поставляются с интерфейсами RS-232, Ethernet, USB, Wi-Fi.

Обозначение весов для заказа имеет вид:

Весы электронные ВН [1] [2] - [3] [4][5][6] [7][8] [9], где ВН - обозначение типа весов;

[1] - индекс конструктивного исполнения: С, В, Р, Н, М, К;

[2] - значения максимальной нагрузки (Мах) весов, кг: 6,15, 30, 60 или 150;

[3] - значения поверочного интервала (е) весов, г:

- 2, 5, или 10 - для однодиапазонных весов;

- 1.2; 2.5; 5.10; 10.20 или 20.50 - для двухинтервальных весов;

- 0,5.1.2; 1.2.5; 2.5.10; 5.10.20 или 10.20.50 - для трехинтервальных весов;

[4] - индекс управления весами: С, К или СК;

[5] - размер по диагонали дисплея оператора в дюймах;

[6] - индекс типа дисплея оператора: Т или М;

[7] - размер по диагонали дисплея покупателя в дюймах (при наличии);

[8] - индекс типа дисплея покупателя: Т или М (при наличии);

[9] - индекс материала изготовления корпуса весов: П или М.

Пример обозначения весов при заказе:

Весы электронные ВН С15-1.2.5 С7Т-10ТП.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство тарирования (выборки массы тары) (п. Т.2.7.4);

- устройство предварительного задания массы тары (п. Т.2.7.5).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

- вычисление стоимости товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме;

- программирование цен товаров и вызов их из энергонезависимой памяти весов;

- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, содержащим значения измеренной массы, рассчитанной стоимости.

На корпусе весов и терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1 -2011;

- значение максимальной нагрузки (Мах);

- значение минимальной нагрузки (Min);

- значение поверочного интервала (е) и действительной цены деления (d);

- значение максимальной выборки массы тары (Г);

- знак утверждения типа средства измерений;

- диапазон рабочих температур;

- параметры электрического питания.

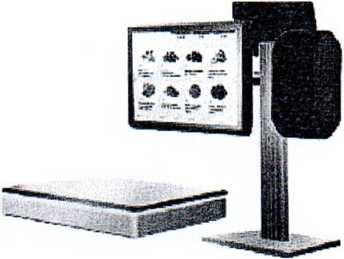

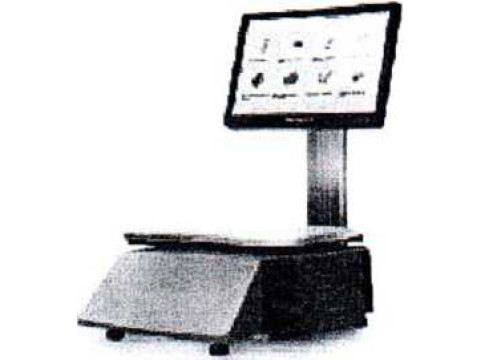

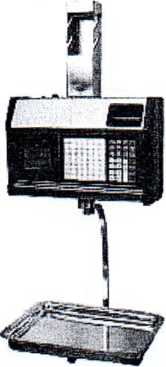

Общий вид весов различных конструктивных исполнений представлен на рисунке 1.

Схемы пломбировки ОТ несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Индекс С

Индекс В

Индекс Р

Индекс Н

Индекс М

Индекс К

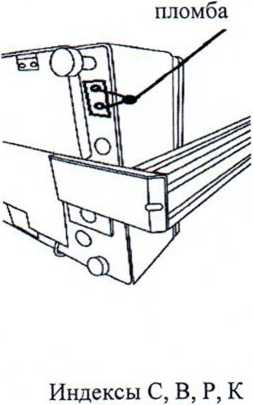

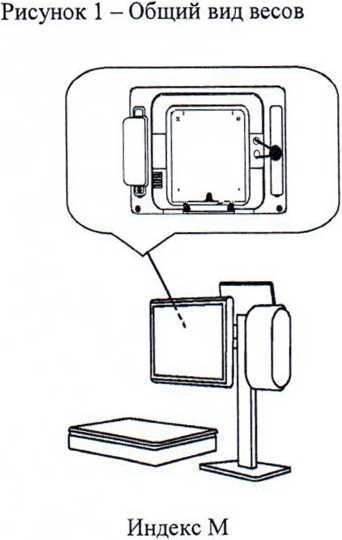

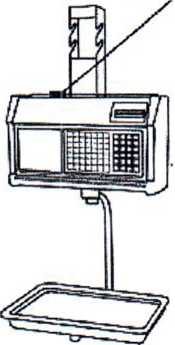

Рисунок 2 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

пломба

Индекс Н

Программное обеспечение

Программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой как показано на рисунке 2. ПО загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которым защищен пломбой как показано на рисунке 2. Градуировка осуществляется на заводе-изготовителе и в сервисном центре.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................средний (III).

Число поверочных интервалов п = Мах/е......................................................................................3000.

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (тре) в соответствующих интервалах нагрузки (ш) и диапазона выборки массы тары весов (Т‘) для однодиапазонных весов приведены в таблице 2, для двухинтервальных и трех интервальных в таблицах 3 и 4 соответственно.

Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3 - Метрологические характеристики двухинтервальных весов

Таблица 4 - Метрологические характеристики трехинтервальных весов

Продолжение таблицы 4

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (тре).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Основные технические характеристики весов приведены в таблице 5.

Таблица 5 - Основные технические характеристики

Габаритные размеры и масса весов в зависимости от конструктивного исполнения, представлены в таблице 6.

Таблица 6 - Габаритные размеры и масса весов

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, закрепленные на корпусе весов.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. Методика поверки).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по приказу Госстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 2 до 100 кг, класса точности Mi и М].2 по ГОСТ OIML 111-1-2009. «ГСИ. Гири классов Еь Е2, Fb F2, Mb Mb2, M2, М2.з и Мз. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 2 и 3.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Нормативные документы

Приказ Госстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 28.29.31-001-17391499-2019 Весы электронные ВН Технические условия
