Весы вагонные электронные ВЕКТОР

Назначение

Весы вагонные электронные ВЕКТОР (далее - весы) предназначены для определения массы железнодорожных вагонов, вагонеток и другого рельсового транспорта в статическом режиме.

Описание

Весы имеют модульную конструкцию и состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких взвешивающих секций, а также (при необходимости) имеет промежуточные и подъездные секции. Каждая взвешивающая секция представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых или цифровых весоизмерительных тензорезисторных датчика колонного типа (далее — датчик).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого транспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

В весах используются электронные весоизмерительные устройства, которые представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

Индикаторы, используемые в составе весов:

— приборы весоизмерительные Микросим, модификации М0601, М0601-БМ-2 (Госреестр № 55918-13);

- приборы весоизмерительные CI, модификации CI-2400BS, CI-5010A, CI-6000A (Госреестр № 50968-12);

- весоизмерительные приборы VT300 (изготовитель - фирма «Vishay Precision Group Celtron», Тайвань).

Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:

-датчики весоизмерительные МВ 150 (Госреестр № 44780-10);

- датчики весоизмерительные тензорезисторные М, модификации М70К, Ml00 (Госреестр № 53673-13);

- датчики весоизмерительные сжатия 740 (Госреестр № 50842-12);

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B, BM14G (Госреестр № 55371-13);

- датчики весоизмерительные тензорезисторные С, модификация С16А (Госреестр №60480-15).

Терминалы и цифровые весоизмерительные датчики, используемые в составе весов совместно:

- приборы весоизмерительные DIS2116 (изготовитель - фирма «Hottinger Baldwin Messtechnik GmbH», Германия) и датчики весоизмерительные тензорезисторные С, модификация C16i (Госреестр № 60480-15);

- весоизмерительные приборы Matrix II (изготовитель - фирма «UTILCELL», Испания) и датчики весоизмерительные сжатия 740D (Госреестр № 49772-12).

- приборы весоизмерительные DS3SS (изготовитель-фирма «Zhonghang Electronic Mtasuring Instruments Co.,LTD (ZEMIC),KHP» и датчики весоизмерительные тензорезисторные DHM9B10, DBM14G(TocpeecTp № 55634-13)

- приборы весоизмерительные DS3SS (изготовитель-фирма «Zhonghang Electronic Mtasuring Instruments Co.,LTD (ZEMIC),KHP» и датчики весоизмерительные тензорезисторные С, модификация C16i (Госреестр № 60480-15);

Общий вид ГПУ представлен на рисунке 1

Общий вид электронных весоизмерительных устройств представлен на рисунке 2.

Микросим

CI-2400BS

CL-6000A

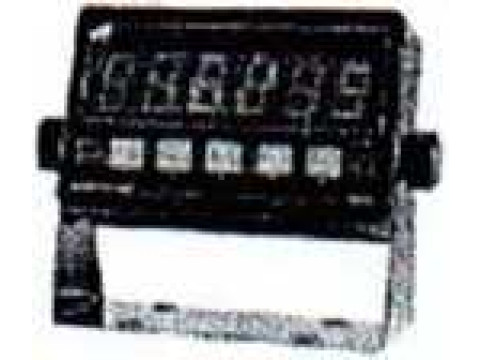

Рисунок 2 — Общий вид электронных весоизмерительных устройств

DS3SS

I 1)

_4

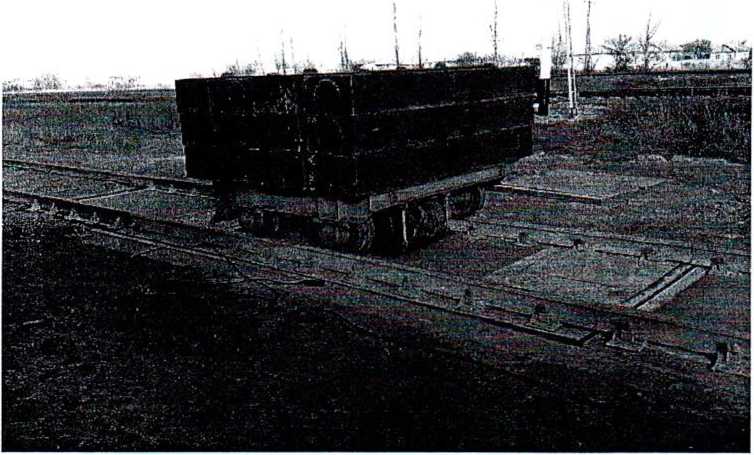

Рисунок 1- Общий вид ГПУ

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2)

- устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);

- устройство предварительного задания значения массы тары (Т.2.7.5) (только для весоизмерительных приборов Микросим-06, MATRIX II и VT300);

- показывающее устройство с расширением — при использовании электронного весоизмерительного устройства DIS2116 (Т.2.6);

- запоминающее устройство (4.4.6);

- обнаружение промахов (5.2);

- выбор различных единиц измерения массы (2.1).

Обозначение модификаций весов имеет вид:

BEKTOP-Xi-(D), где:

Х|— максимальная нагрузка (Мах), т;

D - условное обозначение для весов, с цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует).

Значения максимальной нагрузки Мах (Мах, диапазонов взвешивания многодиапазонных весов), поверочного интервала е (е-, диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе (терминале) весов.

Для связи с периферийными устройствами (например, принтеры, электронные регистрирующие устройства, дублирующее табло, ПК) весы оснащаются интерфейсами RS-232, RS-485, USB.

Знак поверки наносится на корпус электронного весоизмерительного устройства.

Схема пломбировки от несанкционированного доступа приведена на рисунках 3-9.

Место пломбировки Микросим-0601 БМ, БМ-2

юстировки

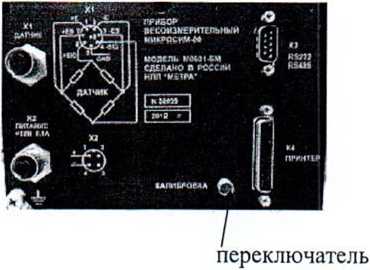

Рисунок 3 — Схема пломбировки весоизмерительного прибора Микросим-06 от несанкционированного доступа

Место пломбировки

Рисунок 4 —

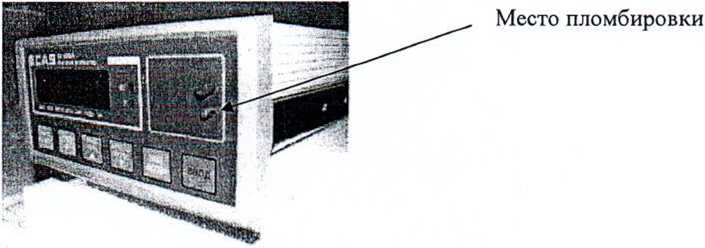

Схема пломбировки весоизмерительного прибора CI (модификация CI-2400BS) от несанкционированного доступа

Место пломбировки

Рисунок 5 — Схема пломбировки весоизмерительного прибора CI (модификация CI-5010A) от несанкционированного доступа

Рисунок 6 - Схема пломбировки весоизмерительного прибора CI (модификация CI-6000A) от несанкционированного доступа

Место пломбировки с помощью разрушаемой наклейки (переключатель режима настройки — слева; винт крепления кожуха — справа)

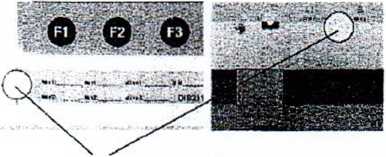

Рисунок 7 — Схема пломбировки весоизмерительного прибора DIS2116 от несанкционированного доступа

Место пломбировки

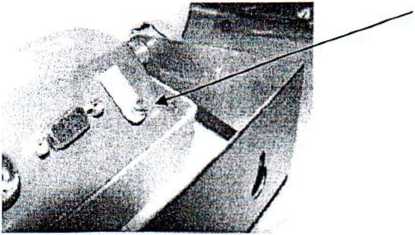

Рисунок 8 — Место пломбировки цифрового индикатора MATRIX II с помощью разрушаемой наклейки

Место пломбировки

Рисунок 9 — Место пломбировки весового индикатора VT300 от несанкционированного доступа с помощью разрушаемой наклейки

Место пломбировки

Рисунок 8 - Место пломбировки весоизмерительного прибора DS3SS от несанкционированного доступа с помощью разрушаемой наклейки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель.

Доступ к изменению настроек, калибровочных параметров и данных измерений защищен паролем. Для защиты ПО используется журнал событий, который хранится в зашифрованном виде. Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности хранятся в микросхеме EEPROM, а также продублированы в ПЗУ. При несовпадении хранящихся значений, соответствующая запись вносится в журнал событий. Любые изменения вносятся в журнал событий, хранящийся в EEPROM.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблицах 1-2. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1

* Примечание - обозначение «х» не относятся к метрологически значимому ПО.

Таблица 2

* Примечание - обозначение «х» не относятся к метрологически значимому ПО.

Технические характеристики

Метрологические характеристики приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики однодиапазонных весов

Таблица 4 - Метрологические характеристики двух диапазонных весов

Диапазон температур для ГПУ, °C:

- при использовании датчиков М70К, Ml00, МВ 150...................

от минус 30 до плюс 40;

от минус 30 до плюс 40;

от минус 30 до плюс 40;

— при использовании датчиков 740, 740D.......................................

- при использовании датчиков НМ9В, BM14G.............................

- при использовании датчиков С16А,С 16i.....................................от минус 50 до плюс 50;

- при использовании датчиков DHM9B10, DBM14G....................от минус 30 до плюс 40;

Диапазон температур для весоизмерительных устройств, °C:

- прибор весоизмерительный Микросим, модификации М0601, М0601-БМ-2...................

............................................................................................................. от минус 35 до плюс 50;

— прибор весоизмерительный CI, модификации CI-2400BS, С1-5010А, CI-6000A..............

.............................................................................................................от минус 10 до плюс 40; — прибор весоизмерительный (терминал) DIS2116.......................от минус 10 до плюс

— весоизмерительный (терминал) Matrix II.....................................от минус 10 до плюс

- весоизмерительный прибор (терминал) VT300...........................от минус 10 до плюс

- весоизмерительный прибор (терминал) DS3SS...........................от минус 10 до плюс

Параметры электропитания от сети переменного тока: напряжение, В...................................................................................220

частота, Гц

Знак утверждения типа

наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора (терминала), а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы.......................................................................................................................................1 шт.

Руководство по эксплуатации.............................................................................................1 шт.

Руководство по эксплуатации электронного весоизмерительного устройства (в соответствии с составом весов)......................................................................................................1экз.

Поверка

осуществляется в соответствии с документом ГОСТ OIML R 76-1-2011, приложение ДА «Методика поверки весов», «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в соответствующих руководствах по эксплуатации весовых индикаторов.

Основные средства поверки: гири, соответствующие классу точности М1.2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы вагонные электронные ВЕКТОР. Руководство по эксплуатации», раздел «2 Использование по назначению».

Нормативные документы

1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания».

2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3. ТУ 4274-002-77873514-2015 «Весы вагонные электронные ВЕКТОР».
