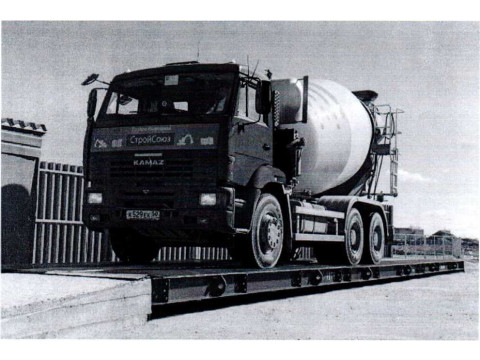

Весы автомобильные электронные ВА
| Номер в ГРСИ РФ: | РБ 03 02 0891 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | АО «ВИК «ТЕНЗО-М», г.о. Люберцы, Московская обл. |
|
Описание типа РБ 03 02 0891 21 [2021-06-09]
rb-03-02-0891-21_2021-06-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0891 21 [2012-09-28]
rb-03-02-0891-21_2012-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0891 21 [2015-10-27]
rb-03-02-0891-21_2015-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0891 21 [2008-03-10]
rb-03-02-0891-21_2008-03-10.pdf
|
Скачать |
Весы автомобильные электронные ВА (далее - весы) предназначены для статического взвешивания груженого и порожнего автотранспорта (автомобилей, прицепов, полуприцепов, цистерн), автопоездов, а так же любых других грузов, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0891 21 |
| Наименование | Весы автомобильные электронные ВА |
| Год регистрации | 2021 |
| Номер сертификата | 14093 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2025-05-22 |
| Получатель сертификата | ЗАО "ВИК "ТЕНЗО-М", п. Красково Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "ВИК "ТЕНЗО-М"
Адрес: 140050, пос. Красково, Люберецкий р-н Московской обл., ул. Вокзальная, 38
Контакты: тел./факс (095)745-30-30, 501-80-22, 501-80-45, 501-80-54 // E-mail: tenso@tenso-m.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ГОСТ OIML R 76-1-2011 "Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания". |
Поверители
Скачать
|
Описание типа РБ 03 02 0891 21 [2021-06-09]
rb-03-02-0891-21_2021-06-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0891 21 [2012-09-28]
rb-03-02-0891-21_2012-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0891 21 [2015-10-27]
rb-03-02-0891-21_2015-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0891 21 [2008-03-10]
rb-03-02-0891-21_2008-03-10.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные электронные ВА (далее - весы) предназначены для статического взвешивания груженого и порожнего автотранспорта (автомобилей, прицепов, полуприцепов, цистерн), автопоездов, а так же любых других грузов, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232C, RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК, принтер и т.п.).
Конструктивно весы состоят из грузоприемной платформы (далее — ГП) и весоизмерительного устройства. ГП может состоять из одного или нескольких металлических или бетонных модулей (секций), которые опираются на датчики. В состав весоизмерительного устройства входят аналоговые датчики МВ 150 (АО «ВИК «Тензо-М») с блоком обработки аналоговых сигналов ПН или БК или цифровые весоизмерительные тензорезисторные датчики МВЦ (АО «ВИК «Тензо-М») с блоком обработки сигналов CONBOX (ПН). Для обработки аналоговых сигналов датчиков и индикации результатов взвешивания применяются весоизмерительные преобразователи ТВ (АО «ВИК «Тензо-М»), для индикации цифровых сигналов - преобразователи ТЦ (АО «ВИК «Тензо-М»). Управление весами осуществляется с клавиатуры преобразователя или ПК.
ГП может быть установлена на поверхности дорожного полотна с заездом автотранспорта по наклонным пандусам или иметь врезной вариант. При последнем варианте установки ГП монтируется на заранее подготовленный железобетонный фундамент или щебеночное основание с железобетонными дорожными плитами. В этом случае проезжая часть ГП находится на одном уровне с дорожным полотном.
Внешний вид весов показан на рисунке 1.
Весы выполняют следующие сервисные функции:
автоматическое слежение за нулем;
полуавтоматическая установка нуля;
сигнализация о перегрузке;
выборка массы тары; компенсация массы тары.
Весы могут быть снабжены следующими дополнительными сервисными функциями при поставке вместе с ПК и принтером:
- отображение результатов взвешивания, реквизитов автомобиля и груза на экране монитора,
распечатка товарно-транспортной накладной (весовой карточки),
- хранение результатов взвешивания и составление отчетных документов по типам взвешиваемых автомобилей и грузов за определенный промежуток времени.
Весы выпускаются в различных модификациях, отличающихся друг от друга максимальными нагрузками, общей длиной ГП, количеством модулей (секций), исполнением и имеющих обозначение BA-H-X-Y-Z(B)(LJ), где:
ВА - тип весов;
II - максимальная нагрузка, т;
X - общая длина грузоприемной платформы, м;
Y - количество модулей (секций) грузоприемной платформы, ед.;
Z - исполнение;
В - весы во взрывозащищенном исполнении;
Ц - весы с грузоприемной платформой на цифровых датчиках.
Маркировка весов выполнена в виде таблички, закрепленной на грузоприемной платформе и на которую нанесены следующие данные:
наименование предприятия-изготовителя;
обозначение весов в виде ВА-
заводской номер;
класс точности весов по ГОСТ OIML R 76-1-2011 в виде римской цифры III в овальном кружке;
значение максимальной нагрузки в виде Мах=
значение минимальной нагрузки в виде Min=
действительная цена деления и поверочный интервал в виде d=e=
значение диапазона уравновешивания тары в виде Т = +
диапазон рабочих температур в виде -30°С/+40 °C;
год выпуска;
знак утверждения типа.

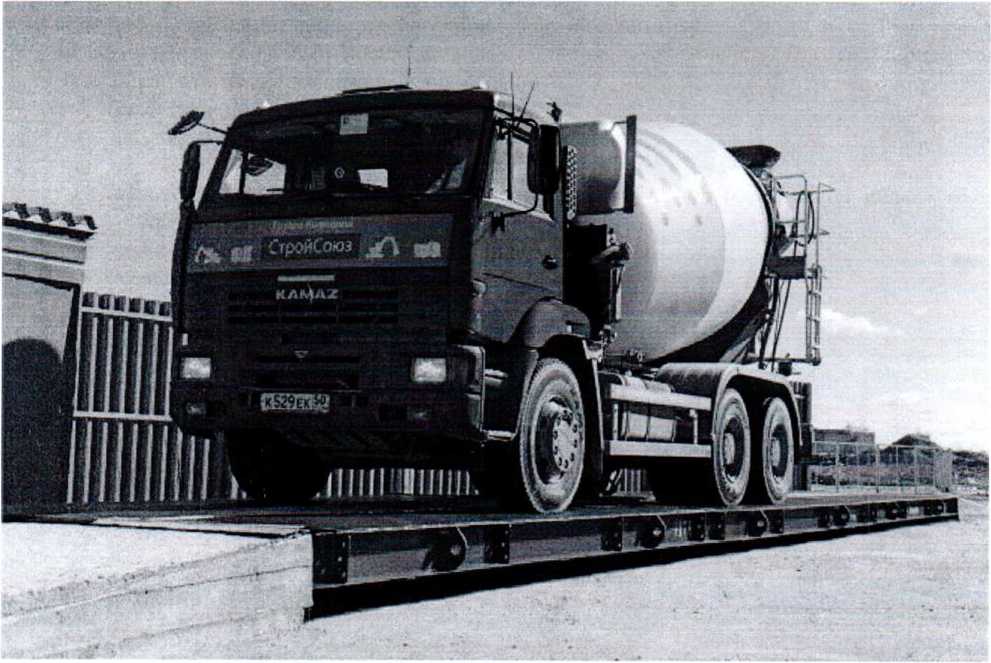

Рисунок 1 - Внешний вид весов ВА с установкой ГП на поверхности дорожного полотна
Программное обеспечение
Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям и. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица I
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Цифровые статические весы |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* 5.хх Ю.хх 12.хх 18-хх |
|
Цифровой идентификатор ПО |
__** |
|
Другие идентификационные данные (если имеются) |
— |
Примечания.
1. * Порядковый номер версии не метрологически значимой части ПО.
2. ** Конструкция весов не предусматривает вычисление цифрового идентификатора ПО.
3. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Технические характеристики
Класс точности весов по ГОСТ OIML R 76-1-2011...........................................средний (III)
Диапазон и интервалы взвешивания, максимальная (Мах) и минимальная (Min) нагрузки. Действительная цена деления (d) и поверочное деление (е), пределы допускаемой погрешности тре в зависимости от интервалов взвешивания приведены в таблице 2, другие метрологические и технические характеристики в таблице 3.
Таблица 2
|
Модификации |
Нагрузка, т |
Действительная цена де-ления d и поверочный интервал е, d=e, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности тре при первичной поверке, кг* | |
|
максимальная, Мах |
минимальная, Min | ||||
|
ВА 15-Х-У-1(В)(Ц) (исполнение 1) |
15 |
0,1 |
5 |
от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 |
±2,5 ±5 ±7,5 |
|
В А 20-Х-У-1(В)(Ц) (исполнение 1) |
20 |
0,2 |
10 |
от 0,2 до 5 вкл. св. 5 |
±5 ±10 |
1родолжепие таблицы 2
|
Модификации |
Нагрузка, т |
Действительная цена де-ления d и поверочный интервал е, d=e, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности шре при первичной поверке, кг* | |
|
максимальная, Мах |
минимальная, Min | ||||
|
ВА 20-Х-У-2(В)(Ц) (исполнение 2) |
15/20 |
0,1 |
5/10 |
от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл. св. 15 |
±2,5 ±5 ±7,5 ±10 |
|
ВА 25-Х-У-1(В)(Ц) (исполнение 1) |
25 |
0,2 |
10 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 |
±5 ±10 ±15 |
|
ВА 25-X-Y-2(B)(U) (исполнение 2) |
15/25 |
0,1 |
5/10 |
от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл. св. 15 до 20 вкл. св. 20 |
±2,5 ±5 ±7,5 ±10 ±15 |
|
ВА 30-Х-У-1(В)(Ц) (исполнение 1) |
30 |
0,2 |
10 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 |
±5 ±10 ±15 |
|
ВА 30-Х-У-2(В)(Ц) (исполнение 2) |
15/30 |
0,2 |
5/10 |
от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл св. 15 до 20 вкл. св. 20 |
±2,5 ±5 ±7,5 ±10 ±15 |
|
ВА 40-X-Y-l(B)(U) (исполнение 1) |
40 |
0,4 |
20 |
от 0,4 до 10 вкл. св. 10 |
±10 ±20 |
|
ВА 40-Х-У-2(В)(Ц) (исполнение 2) |
30/40 |
0,2 |
10/20 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. св. 30 |
±5 ±10 ±15 ±20 |
|
ВА 50-X-Y-l(B)(L() (исполнение 1) |
50 |
0,4 |
20 |
от 0,4 до 10 вкл. св.10 |
±10 ±20 |
|
ВА 50-X-Y-2(B)(U) (исполнение 2) |
30/50 |
0,2 |
10/20 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. св. 30 до 40 вкл. св. 40 |
±5 ±10 ±15 ±20 ±30 |
|
BA60-X-Y-l(B)(L[) (исполнение 1) |
60 |
0,4 |
20 |
от 0,4 до 10 вкл. св. 10 до 40 вкл св. 40 |
±10 ±20 ±30 |
|
ВА 60-X-Y-2(B)(IJ) (исполнение 2) |
30/60 |
0,2 |
10/20 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. св. 30 до 40 вкл. св. 40 |
±5 ±10 ±15 ±20 ±30 |
|
ВА 80-Х-У-1(В)(Ц) (исполнение 1) |
80 |
1 |
50 |
от 1 до 25 вкл. св. 25 |
±25 ±50 |
|
ВА 80-Х-У-2(В)(Ц) (исполнение 2) |
60/80 |
0,4 |
20/50 |
от 0,4 до 10 вкл. св. 10 до 40 вкл св. 40 до 60 вкл. св. 60 |
±10 ±20 ±30 ±50 |
Продолжение таблицы 2
|
Модификации |
Нагрузка, т |
Действительная цена де- |
Пределы допускаемой | |||
|
максимальная, Мах |
мини мальная, Min |
ления d и поверочный интервал е, d=e, кг |
Интервалы взвешивания, т |
абсолютной погрешности тре при первичной поверке, кг* | ||
|
BA 80-X-Y-3(B)(L() (исполнение 3) |
30/60/80 |
0,4 |
10/20/50 |
от 0,2 до 5 вкл. св. 5 до 20 вкл св. 20 до 30 вкл. св. 30 до 40 вкл. св. 40 до 60 вкл. св. 60 |
±5 ±10 ±15 ±20 ±30 ±50 | |
|
В A 100-X-Y-l(B)(LJ) (исполнение 1) |
100 |
1 |
50 |
от 1 до 25 вкл. св. 25 |
±25 ±50 | |
|
В A 100-Х-У-2(В)(Ц) (исполнение 2) |
60/100 |
0,4 |
20/50 |
от 0,4 до 10 вкл. св. 10 до 40 вкл св. 40 до 60 вкл. св. 60 |
±10 ±20 ±30 ±50 | |
|
BA 100-Х-У-3(В)(Ц) (исполнение 3) |
30/60/100 |
0,2 |
10/20/50 |
от 0,2 до 5 вкл. св. 5 до 20 вкл св. 20 до 30 вкл. св. 30 до 40 вкл. св. 40 до 60 вкл. св. 60 |
±5 ±10 ±15 ±20 ±30 ±50 | |
|
В A 150-X-Y-l(B)(L[) (исполнение 1) |
150 |
1 |
50 |
от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 |
±25 ±50 ±75 | |
|
В A 200-X-Y-l(B)(H) (исполнение 1) |
200 |
2 |
100 |
от 2 до 50 вкл. св. 50 |
±50 ±100 | |
|
BA 200-X-Y-2(B)(LJ) (исполнение 2) |
150/200 |
1 |
50/100 |
от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 150 вкл. св. 150 |
±25 ±50 ±75 ±100 | |
Примечания:
1. * Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешностей при первичной поверке.
2. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.
Таблица 3 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Предельное значение предварительного задания массы тары, % от Мах |
10 |
|
Погрешность устройства установки нуля, в поверочных интервалах е |
±0,25 |
|
Реагирование (порог чувствительности), в поверочных интервалах е |
1,4 |
|
Невозврат к нулю, в поверочных интервалах е, не более |
0,5 |
|
Габаритные размеры модуля (секции) грузоприемной платформы, мм: | |
|
длина |
от 2000 до 20000 вкл. |
|
ширина, не более |
4000 |
|
Масса грузоприемного устройства, т, не более |
13 |
|
Диапазон рабочих температур, °C: | |
|
для грузоприемной платформы |
от -30 до +40 |
|
для весоизмерительного преобразователя |
от -10 до + 40 |
|
Характеристика |
Значение |
|
Электрическое питание от сети переменного тока с параметрами: | |
|
напряжение, В |
от 187 до 242 |
|
частота. Гц |
от 49 до 51 |
|
потребляемая мощность, не более. В-А |
200 |
|
Время прогрева весов до рабочего состояния, мин, не менее |
30 |
|
Направление движения |
двустороннее |
|
Значение вероятности безотказной работы за 2000 часов |
0,92 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию и фотохимическим или ударным способом на маркировочную табличку, расположенную на грузоприемной платформе весов.
Комплектност ь средства измерений
Таблица 4 - Комплектность средства измерений
|
№ пп |
Наименование изделия |
Кол-во |
Примечание |
|
1 |
ГП в сборе |
1 шт. |
Количество модулей (секций) оговаривается при заказе |
|
2 |
Преобразователь весоизмерительный ТВ (ТЦ) |
1 шт. |
— |
|
3 |
ПК |
1 шт. |
По отдельному заказу |
|
4 |
Принтер |
1 шт. |
По отдельному заказу |
|
5 |
Руководство по эксплуатации весов 4274-035-18217119-02 РЭ |
1 экз. |
— |
|
6 |
Паспорт весов 4274-035-18217119-02 ПС |
1 экз. |
— |
|
7 |
Эксплуатационная документация преобразователя весоизмерительного |
1 компл. |
— |
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом «Поверка» руководства по эксплуатации весов 4274-035-18217119-02 РЭ.
Основные средства поверки: гири класса точности Mi по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе «Поверка».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель весов в виде наклейки, и/или на свидетельство о поверке средств измерений, и/или в виде оттиска поверительного клейма в соответствующий раздел паспорта.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Госстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-035-18217119-02 «Весы автомобильные электронные ВА. Технические условия»
