Весы автомобильные электронные ВЕСТА
| Номер в ГРСИ РФ: | РБ 03 02 6495 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "ВК Тензосила", г. Воронеж |
Весы автомобильные ВЕСТА (далее - весы) предназначены для измерений массы автомобильных транспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6495 21 |
| Наименование | Весы автомобильные электронные ВЕСТА |
| Год регистрации | 2021 |
| Номер сертификата | 14090 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2025-08-03 |
| Получатель сертификата | ООО "Компания "Тензосила", г. Воронеж, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Компания Тензосила", г. Воронеж
Адрес: 394005, г. Воронеж, ул. Владимира Невского, 25/1, офис 2
Контакты: тел./факс: (473) 296-45-00, 296-45-01, mail@tenzosila.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6495 21 [2018-03-16]
rb-03-02-6495-21_2018-03-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 6495 21 [2021-10-18]
rb-03-02-6495-21_2021-10-18.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные ВЕСТА (далее - весы) предназначены для измерений массы автомобильных транспортных средств.
Описание
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть передано через цифровой интерфейс связи на периферийные устройства, например персональный компьютер, вторичный дисплей.
Весы состоят из:
- грузоприемного устройства (далее — ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);
- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011, или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011; далее - прибор) или устройства обработки аналоговых данных по Т.2.2.3 ГОСТ OIML R 76-1-2011 (далее - УОАД) (при использовании датчиков с аналоговым выходным сигналом и персональный компьютер).
ГПУ включает в себя от одной до восьми секций, представляющих собой металлическую или железобетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на датчики (от четырёх до восьми). Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, весы оборудуются пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, асфальтобетонное, металлическое, щебёночное).
В весах используются следующие датчики:
- датчики весоизмерительные МВ 150, регистрационный № 44780-10;
- датчики весоизмерительные тензорезисторные Single shear beam. Dual shear beam, S beam. Column, модификации HM9B, H8C, BM8D, HM8, HM8C, BM14G, HM14H1, BM14K. регистрационный № 55371-19;
- датчики весоизмерительные сжатия 740, регистрационный № 50842-12;
датчики весоизмерительные сжатия 740DMET, регистрационный № 71570-18;
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, регистрационный № 60480-15;
- датчики весоизмерительные тензорезисторные ZS. CLC, WLS, SDS, EDS, модификации ZSFY, ZSFY-D, EDSK-D, SDS-D, регистрационный №75819-19;
- датчики весоизмерительные тензорезисторные М, модификации М70, Ml 00, регистрационный № 53673-13;
- датчики весоизмерительные тензорезисторные С и Н, модификация Н4, регистрационный № 53636-13;
- датчики весоизмерительные тензорезисторные WBK, регистрационный № 56685-14;
- датчики весоизмерительные тензорезисторные CDL, регистрационный № 71534-18.
В весах используются приборы:
- приборы весоизмерительные МИ, модификации МИ ВДА/12Я. МИ ВДА/12ЯС, регистрационный № 61378-15;
приборы весоизмерительные Микросим, модификации М0601, М0808.
регистрационный № 75654-19;
- приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, 1 300, I 400 (I 410), I 700, модификации i 30, i 35, i 40-SS, регистрационный № 58867-14;
- прибор весоизмерительный ТП-4, изготовитель ООО «КОМПАНИЯ «ТЕНЗОСИЛА»;
приборы весоизмерительные DIS2116, DWS2103, модификация D1S2116,
регистрационный № 61809-15;
- приборы весоизмерительные ТИТАН, модификации ТИТАН ЗЦС, ТИТАН ЗЦ, ТИ ГАН 9/9Г1, ТИТАН 12, ТИТАН 12С, регистрационный № 72048-18.
Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к прибору.
Совместно с датчиками с цифровым выходным сигналом, в качестве терминала используются приборы ТИТАН ЗЦС, ТИТАН ЗЦ, DIS2116, i 30, i 35, i 40-SS или ТП-4 со специализированным программным обеспечением. Приборы i 30, i 35, i 40-SS могут работать в качестве индикатора с датчиками с аналоговым выходным сигналом, и в качестве терминала с датчиками с цифровым выходным сигналом.
В модификациях весов, оснащённых датчиками с аналоговым выходным сигналом и прибором М0808, для отображения результатов измерений используется персональный компьютер.

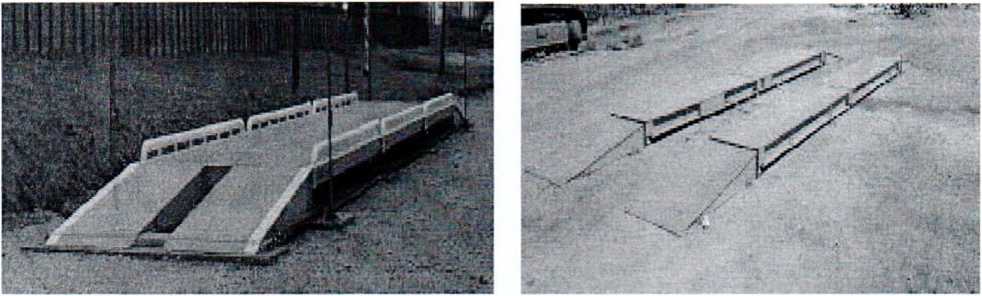

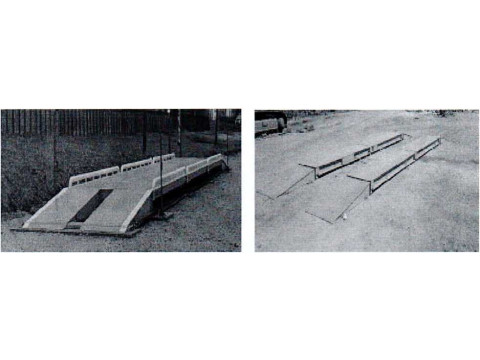

Общий вид ГПУ весов представлен на рисунке 1.
Рисунок 1 - Общий вид ГПУ весов (примеры)
Модификации весов имеют обозначения вида ВЕСТА-[1]-[2]-[3]-[4]. Расшифровкг индексов в обозначении модификаций приведена в таблице 1.
Таблица — Расшифровка индексов в обозначении модификаций_________________________
|
Индекс |
Значение |
Расшифровка |
|
[1]* |
С; СЛ; Ф; ФЛ; П; Б; К; Ml; М2 |
Варианты конструкционного исполнения ГПУ: С - сплошная платформа; СЛ - сплошная облегченная платформа; Ф - колейная платформа; ФЛ - колейная облегченная платформа; П - усиленная сплошная платформа; Б - сплошная платформа на несущих двутаврах; К - сплошная платформа для карьерных самосвалов; Ml -портативные весы с 2 независимыми секциями ГПУ М2 - портативные весы с платформой колейного типа. |
|
[2] |
15; 20; 30; 40; 60; 80; 100;120;150;200 |
Максимальная нагрузка (Мах), т |
|
[3] |
от 3,2 до 40 |
Длина грузоприемного устройства, м |
|
[4] |
ц |
Ц - при наличии обозначает модификацию весов с датчиками с цифровым выходным сигналом |
|
* может добавляться дополнительная литера «Б», обозначающая исполнение платформы из железобетона. | ||
Маркировочная табличка весов содержит следующие основные данные:
- торговая марка изготовителя или его полное наименование;
- знак утверждения типа;
- обозначение типа и модификации весов;
- заводской (серийный) номер весов;
- класс точности;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- поверочный интервал (е);
- диапазон выборки массы тары;
- диапазон температур ГПУ(если применимо);
- диапазон температур прибора (если применимо);
- год выпуска.

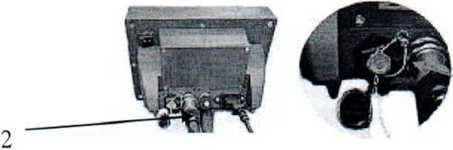

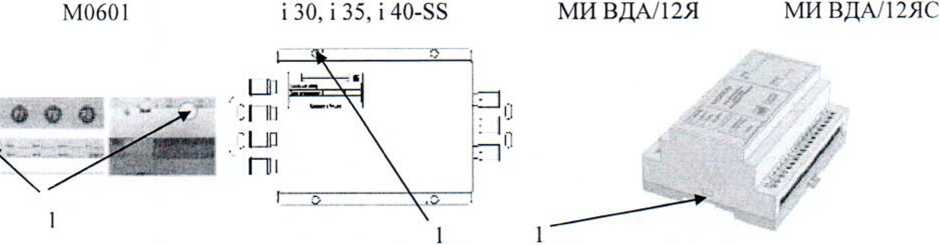

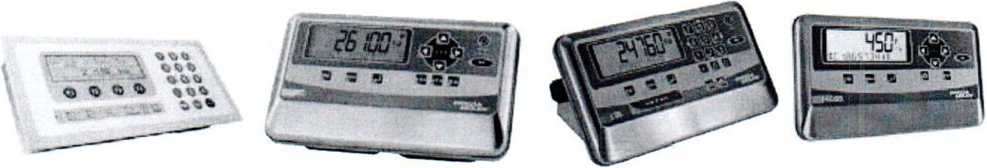

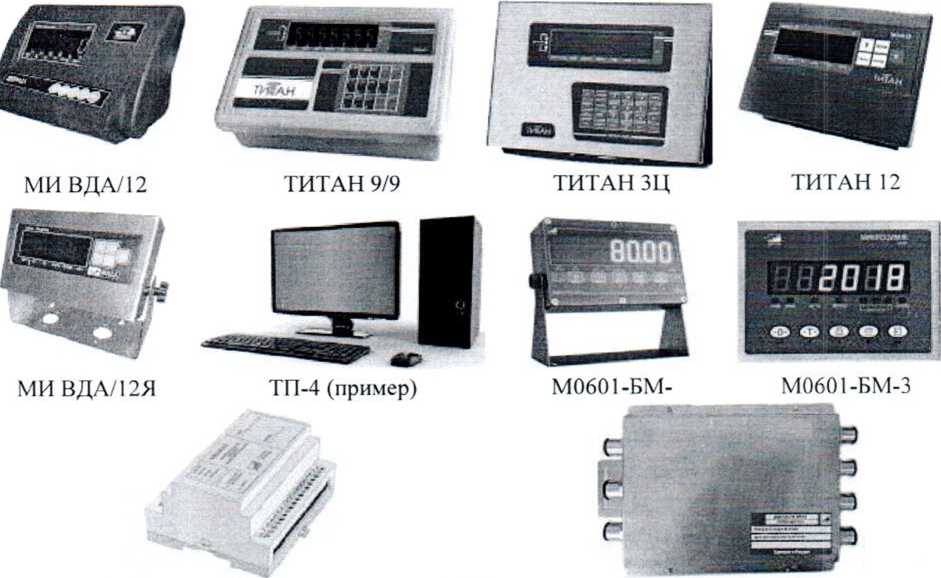

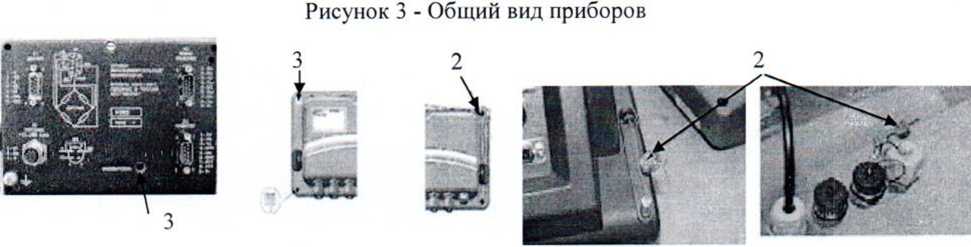

Общий вид приборов, а также схема пломбировки, представлены на рисунках 2-4.
D1S2I16
130
i 35 i 40-SS
Рисунок 2 - Общий вид приборов
М0808
DIS2116
М0808
Рисунок 5 - Схема пломбировки от несанкционированного доступа(1-пломба в виде разрушаемой наклейки, 2-свинцовая или пластиковая пломба, 3-мастичная пломба)
ТИТАН ЗЦС, ТИТАН ЗЦ, ТИТАН 9/9П. ТИТАН 12, 12С
Рисунок 6 - Схема пломбировки от несанкционированного доступа(2-свинцовая или пластиковая пломба)
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным (кроме ТП-4) используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.
Для защиты ПО приборов i 30, i 35, i 40-SS, Микросим M0601 и М0808 от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используется принцип электронной пломбы (клейма). Для контроля изменений метрологически значимых параметров регулировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке прибора. Текущее значение контрольного числа доступно для просмотра на дисплее прибора при нажатии соответствующей клавиши или комбинации клавиш (в соответствии с эксплуатационной документацией на прибор). Для контроля изменений (Микросим М0601 и М0808) метрологически значимых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением приборов модификаций М0601).
Защита ПО приборов ТИТАН 9/9П, ТИТАН ЗЦС, ТИТАН 12, МИ ВДА/12Я, МИ ВДА/12Я и DIS2116 от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Специализированное программное обеспечение расчета и индикации результатов измерений «ИТП—4» (далее — ПО «ИТП-4») является автономным, состоит из метрологически значимой и метрологически незначимой частей. Для контроля изменений ПО прибора ТП-4 от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используется принцип электронного клейма, представляющее из себя генерируемое по определённому алгоритму контрольное число, которое автоматически обновляется при сохранении измененных параметров. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем. Текущее значение контрольного числа отображается в интерфейсе пользователя во вкладке «Меню - О программе», заносится в паспорт на весы при поверке, и при несовпадении свидетельствует об изменении метрологически значимых параметров регулировки и настройки.
Метрологически незначимая часть ИТП-4 предназначена для создания интерфейса пользователя (рабочей среды) для оператора и имеет как стандартный, так и индивидуальный набор функций для оптимизации процесса взвешивания.
Версия ПО доступна для просмотра в интерфейсе пользователя в верхней части главного окна, а также во вкладке «Меню - О программе».
Защита ПО ТП-4 от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Обозначение модификации прибора |
i 30, i 35, i 40-SS |
МИ ВДА/12Я |
ТИГАН |
ТИТАН ЗЦ |
|
Идентификационное наименование ПО |
— |
— |
— |
— |
|
Номер версии (идентификационный номер) ПО. не ниже |
V 2.x.у |
U2.01 |
Vl.x |
(JER З.бх |
|
Цифровой идентификатор ПО |
— |
— |
— |
— |
Примечание: обозначение «х» и «у» не относится к метрологически значимой части ПО
Таблица 3 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Обозначение модификации прибора |
D1S2116 |
Микросим М0601 |
Микросим М0808 |
ТП-4 |
|
Иде I ггиф и ка циониое наименование ПО |
— |
— |
— |
ИТП-4 |
|
Номер версии (идентификационный номер) ПО, не ниже |
Р1хх |
Ed 5.хх |
О.хх; l.xx |
1.0.2.124 |
|
Цифровой идентификатор ПО |
— |
— |
— | |
Примечание: обозначение «хх» не относится к метрологически значимой части ПО
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ O1ML R 76-1—2011 |
III |
|
Диапазон выборки массы тары, % от Мах |
100 |
|
Максимальная нагрузка (Мах), действительная цена деления (<7), поверочный интервал (е), число поверочных интервалов (и) |
См. таблицы 5-6 |
Таблица 5 - Однодиапазонные весы
|
Обозначение модификации |
Метрологическая характеристика | ||
|
Мах, т |
e=d, кг |
п | |
|
ВЕСТА-111-15-[3]-[4] |
15 |
10 |
1500 |
|
ВЕСТА-1 Г]-20-[3]-[4] |
20 |
10 |
2000 |
|
ВЕСТА-111-30-13]-| 41 |
30 |
10 |
3000 |
|
ВЕСТА-11]-40-[3]-[4] |
40 |
20 |
2000 |
|
ВЕСТА-[11-40-[3]-[4]' |
40 |
10 |
4000 |
|
ВЕСТА-[11-60-[31-|4| |
60 |
20 |
3000 |
|
ВЕСТА-[1]-80-[3]-[4] |
80 |
50 |
1600 |
|
ВЕСТА-[1]-80-[3]-[4]' |
80 |
20 |
4000 |
|
ВЕСТА-[1]-100-[3]-[41 |
100 |
50 |
2000 |
|
ВЕСТА-1 IJ-l20-[3]-| 41 |
120 |
50 |
2400 |
|
ВЕСТА-[1]-150-[3]-[4] |
150 |
50 |
3000 |
|
ВЕСТА-[1]-200-[3]-[4] |
200 |
100 |
2000 |
|
ВЕСТА-11 ]-200-[3]-[4]' |
200 |
50 |
4000 |
') Использую гся весоизмерительные датчики с числом поверочных интервалов hlc - 4000
Весы с числом поверочных интервалов и более 3000 устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.
Таблица 6 - Многодиапазонные весы
|
Обозначение модификации |
Метрологическая характеристика | |||||
|
Диапазон взвешивания W1 |
Диапазон взвешивания W2 | |||||
|
Maxi, т |
e\=d\, кг |
ГЦ |
Махг,т |
e-i=di. кг |
Г>2 | |
|
ВЕСТА-[1]-40-[3]-[41 |
30 |
10 |
3000 |
40 |
20 |
2000 |
|
ВЕСТА-[1]-60-[3]-[4] |
30 |
10 |
3000 |
60 |
20 |
3000 |
|
ВЕСТА-11 ]-80-[3]-[4] |
60 |
20 |
3000 |
80 |
50 |
1600 |
|
ВЕСТА-11]-100-[3]-[4] |
60 |
20 |
3000 |
100 |
50 |
2000 |
|
ВЕСТА-[1]-120-[3]-[4] |
60 |
20 |
3000 |
120 |
50 |
2400 |
|
ВЕСТА-111-150-[3]-[4] |
60 |
20 |
3000 |
150 |
50 |
3000 |
|
BECTA-L 11-200-[3]-[41 |
150 |
50 |
3000 |
200 |
100 |
2000 |
Таблица 7 - Технические характеристики
|
Характеристика |
Значение |
|
Диапазон температуры для ГПУ, °C, при использовании датчиков: - НМ9В. Н8С, BM8D, НМ8, НМ8С; BM14G, НМ14Н1, ВМ14К, М70, Ml00; 740; |
от -30 до +40 |
|
-МВ 150; С; |
от -50 до +50 |
|
-114; |
от -30 до +50 |
|
-ZSFY, ZSFY-D, EDSK-D, SDS-D; CDL; 740DMET; |
от -40 до +40 |
|
- WBK СЗ; |
от -40 до +50 |
|
- WBKC4 |
от -20 до +50 |
Окончание таблицы 7
|
Диапазон температуры для приборов °C: -М0601 иМ0808; -ТП-4; - ТИТАН ЗЦС, ТИТАН ЗЦ, ТИТАН 9/9П, ТИТАН 12, ТИТАН 12С; i 30, i 35, i 40-SS; DIS2116; МИ ВДА/12Я, МИ ВДА/12ЯС |
от -35 до +40 от +15 до +30 от-10 до +40 |
|
Параметры электропитания весов от сети переменного тока: - номинальное напряжение, В - номинальная частота, Гц |
от 187 до 242 50±1 |
|
Параметры электропитания весов от источника питания постоянного тока при использовании приборов DIS2116, М060ГМ0808: напряжение, В |
от 10 до 30 |
|
Габаритные размеры ГПУ, м, не более -длина - ширина |
40 6 |
|
Масса весов, т, не более |
100 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
— |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
РЭ 28.29.31 -003-35431877-2019 |
1 экз. |
|
Руководство по эксплуатации на весоизмерительный прибор(по заказу) |
— |
1 экз. |
Поверка осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Госстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности Mi, Мцг, М2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или «Руководство по эксплуатации. Паспорт».
Сведения о методиках (методах) измерений приведены в эксплуатационной документации
Нормативные документы
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
Приказ Госстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.29.31-003-35431877-2019 «Весы автомобильные ВЕСТА. Технические условия»
Другие Весы
