Меры сопротивлений петли короткого замыкания многозначные ММС-01, ММС-1 (далее по тексту - меры) предназначены для воспроизведения электрического сопротивления петли короткого замыкания электросетей переменного тока с напряжением 220/380 В частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7903 21
Наименование	Меры сопротивлений петли короткого замыкания многозначные ММС-0,1, ММС-1
Год регистрации	2021
Номер сертификата	14046
Дата регистрации	2021-04-05
Срок действия	2025-01-16
Получатель сертификата	ООО "СОНЭЛ", д. Мисайлово Московской обл., Российская Федерация (RU)

Производитель / Заявитель

ООО "СОНЭЛ", д. Мисайлово Московской обл.

Адрес: 142714, Московская обл., Ленинский р-н, с/п Молоковское, д. Мисайлово, ул. Первомайская, д. 158 А.

Контакты: +7 (495) 287-43-53,

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по ММС-1-19 МП "Меры сопротивлений петли короткого замыкания многозначные ММС-0,1, ММС-1. Методика поверки", утвержденной в 2019 г.
Признание поверки	Первичная при выпуске из производства, проводимой ООО "СОНЭЛ", д. Мисайлово Московской обл., РФ (аттестат аккредитации - № 1201, шифр поверительного клейма - ВВО) (НТК №03-21).

Поверители

Скачать

Описание типа РБ 03 13 7903 21 [2021-06-24]

rb-03-13-7903-21_2021-06-24.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия мер заключается в воспроизведении значения электрического сопротивления с помощью резистивных элементов.

Меры представляют собой настольные лабораторные приборы, состоящие из: 4-х декад резисторов для ММС-01; 5-ти декад резисторов для ММС-1, соединяемых последовательно через поворотные переключатели ступеней декад. Резисторы изготовлены из манганиновой проволоки, которая бифилярно намотана на керамических каркасах. Резисторы мер образуют сочетания, которые позволяют получить ряд значений сопротивления: от 0,01 Ом до 111,1 Ом для ММС-01; от 0,1 Ом до 4111 Ом для ММС-1.

На лицевой панели мер расположены рукояти поворотных переключателей декад; разъемы для подключения к измерительной схеме, в том числе, разъем защитного заземления. На боковой панели установлены два вентилятора воздушного охлаждения резисторов; тумблер и разъем сетевого питания системы охлаждения.

Меры выпускаются в модификациях ММС-01 и ММС-1, отличающихся количеством декад резисторов и соответственно номинальными значениями воспроизводимого сопротивления.

Общий вид мер, место нанесения знака поверки, место пломбирования от несанкционированного доступа, представлены на рисунке 1 для модификации ММС-01 и на рисунке 2 для модификации ММС-1.

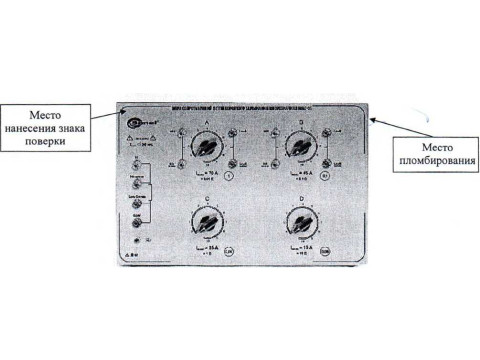

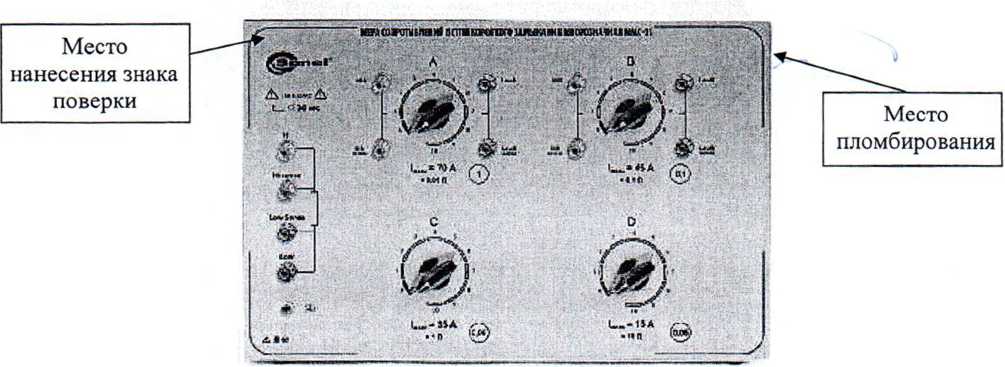

Рисунок 1 - Общий вид мер, место нанесения знака поверки и пломбирования от несанкционированного доступа для модификации ММС-01

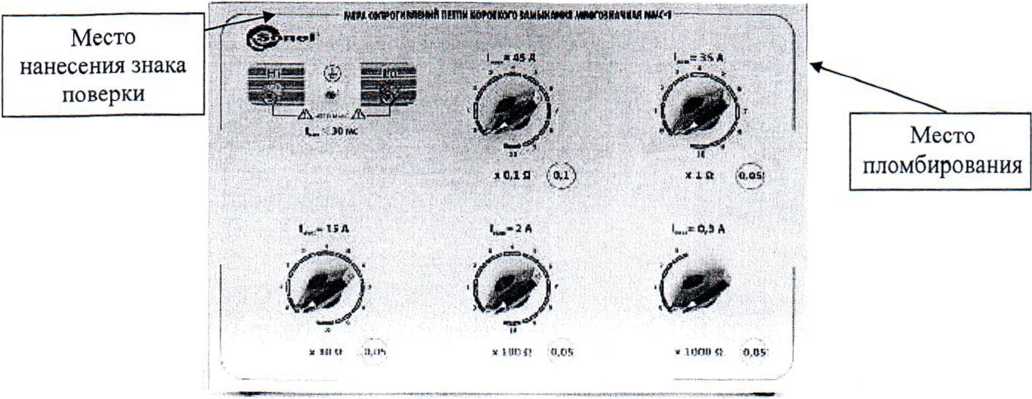

Рисунок 2 - Общий вид мер, место нанесения знака поверки и пломбирования от несанкционированного доступа для модификации ММС-1

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики мер приведены в таблицах 1-3.

Таблица	-Метрологические характеристики мер модификации ММС-01
Наименование декады мер	Номинальные значения воспроизводимого электрического сопротивления R, Ом	Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления AR, Ом	Максимальное значение силы импульсного тока при кратковременном (30 - 40 мс) пропускании,А
1(A)	0,01/0,02/0,03/0,04/0,05/0,06/0,07/0,08/0,09/0,1	±0,01R	70
11(B)	0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/0,9/1,0	±0,001R	45
III (С)	1/2/3/4/5/6/7/8/9/10	±0,0005 R	35
IV (D)	10/20/30/40/50/60/70/80/90/100	±0,0005-R	15

Таблица 2 - Метрологические характеристики мер модификации ММС-1

Наименование декады мер	Номинальные значения воспроизводимого электрического сопротивления R, Ом	Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления AR, Ом	Максимальное значение силы импульсного тока при кратковременном (30 - 40 мс) пропускании,А
КА)	0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/0,9/1,0	±0,001 R	45
П (В)	1/2/3/4/5/6/7/8/9/10	±0,0005 R	35
Ш (С)	10/20/30/40/50/60/70/80/90/100	±0,0005R	15
IV (D)	100/200/300/400/500/600/700/800/900/1000	±0,0005 R	2
V (Е)	1000/2000/3000	±0,0005R	0,3

Таблица 3 - Основные технические характеристики мер модификаций МА	[С-01, ММС-1
Наименование характеристики	Значение
Среднее значение начального сопротивления Ro, мОм, не более: для ММС-01 (отдельные разъемы декады А, В); для ММС-01, ММС-1 (общие разъемы).	6 10
Вариация начального сопротивления ARo, мОм, не более	2
Нестабильность 8н, %, не более: для ММС-01, декада I (А); для ММС-01, декада II (В); для ММС-01, декады III (С) - IV (D); для ММС-1, декада I (А); для ММС-1, декады II (В) - V (Е).	1 0,1 0,05 1 0,05
Напряжение питания переменного тока частотой 50/60 Гц, В	от 100 до 240
Габаритные размеры (ширинахвысотахглубина), мм, не более	500x340x170
Масса, кг, не более	12
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа	от +10 до +30 от 25 до 80 от 84 до 106,7
Средняя наработка на отказ, ч	5000
Средний срок службы, лет	15

Знак утверждения типа

наносится на лицевую панель мер методом трафаретной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность магазинов представлена в таблице 4.

Таблица 4 - Комплектность магазинов

Наименование	Обозначение	Количество
Мера сопротивлений петли короткого замыкания многозначная ММС-01 (ММС-1)	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	ММС-1-19 МП	1 экз.
Свидетельство о первичной поверке	-	1 экз.

Поверка

осуществляется по документу ММС-1-19 МП «Меры сопротивлений петли короткого замыкания многозначные ММС-01, ММС-1. Методика поверки», утвержденному ООО «ИЦРМ» 26.07.2019 г.

Основное средство поверки:

- мультиметр цифровой прецизионный 8508А (регистрационный номер в Федеральном информационном фонде 25984-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магазинов с требуемой точностью.

Знак поверки наносится на корпус магазинов и (или) на свидетельство о поверке.
