Аппараты высоковольтные испытательные СКАТ-М100В

Назначение

Аппараты высоковольтные испытательные СКАТ-МЮОВ (далее - аппараты) предназначены для генерирования и измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц при проведении испытаний трансформаторного масла и других жидких диэлектриков по ГОСТ 6581-75.

Описание

Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока с последующим аналого-цифровым преобразованием и выводом на цифровой индикатор среднеквадратического значения высокого напряжения переменного тока в момент возникновения пробоя в жидком диэлектрике при малом времени существования пробоя.

Измерение выходного напряжения осуществляется с отводов вторичных обмоток высоковольтного трансформатора, с которых сигналы, пропорциональные выходному напряжению, поступают на аналого-цифровой преобразователь (АЦП), компараторы тока, блок матем аги ческой обработки и далее на цифровой индикатор, на котором отображаются данные о значении напряжения, соответствующие произошедшему пробою диэлектрика, время до окончания испытания, количество испытаний, расчетное среднее значение напряжения, расчетное значение среднеквадратичного отклонения и расчетное значение коэффициента вариации после завершения испы таний.

Функционально аппарат состоит из единого блока, который содержит встроенный преобразователь высокого напряжения, встроенные измерители высокого напряжения, измеритель - компаратор тока, регулятор выходного напряжения, индикатор выходного напряжения, встроенный принтер, столик для размещения и перемешивания пробы, секундомер (таймер), органы управления и блокировки.

Аппарат выполнен в стальном корпусе с последующей окраской порошковым методом, часть компонентов состоит из пластмассы. Материалы изоляции высоковольтного трансформатора - трансформаторное масло и пластмасса. Образец с жидким диэлектриком помещается в испытательную емкость - кювету объемом 400 мл. Доставка образца в зону высоковольтных электродов и перемешивание образца осуществляется с помощью диэлектрического подъемного столика. Зона высоковольтных электродов защищена дверцей со стеклянным окном и блокировочным контактом, исключающих попадание оператора под высокое напряжение. Боковые поверхности корпуса снабжены вентиляционными отверстиями. Для исключения изменений, возникающих в образце вследствие образования высоковольтной дуги при пробое, аппарат имеет малое время отключения высоковольтной дуги. Рабочее положение аппарата - горизонтальное.

В конструкции аппарата реализована схема защиты от перенапряжения.

В аппарате предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

1) блокировка подачи высокого напряжения на объект испытания при открытой дверце высоковольтной зоны;

2) двойное автоматическое отключение при пробое образца;

3) ручное аварийное отключение при помощи кнопки подачи питания;

4) индикация наличия высокого напряжения на лицевой панели

5) наличие звуковой сигнализации при окончании испытания, fl^Av

an парата;

6) наличие звуковой сигнализации при окончании испытания.

государственный реест средств измерений

\ Еестублмщ Беларусь

документов

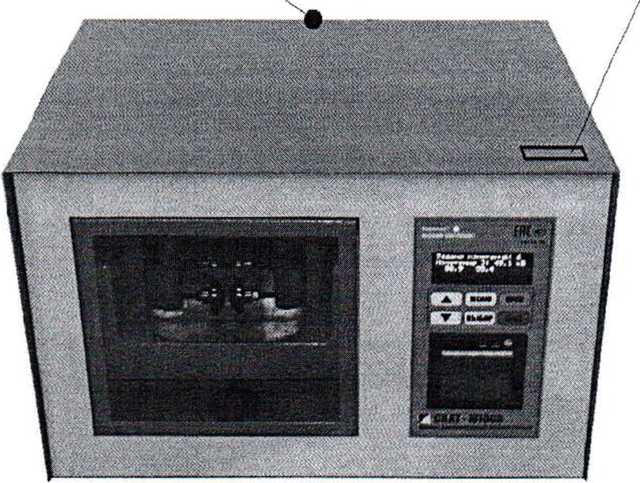

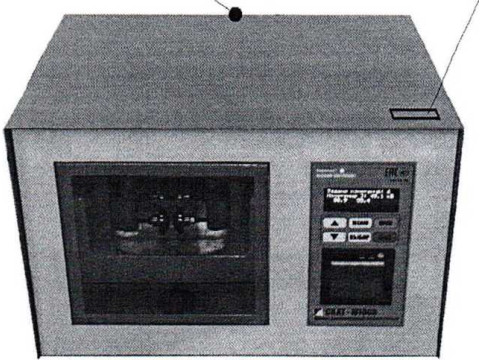

Общий вид аппаратов высоковольтных испытательных СКАТ-М100В с указанием места пломбировки и места нанесения знака поверки представлен на рисунке 1.

Место пломбировки Место нанесения знака поверки

Рисунок 1 - Общий вид аппаратов высоковольтных испытательных СКАТ-М100В

Программное обеспечение

Вс'фоенное программное обеспечение (ПО) микропрограммное «СКАТ-М100В» реализовано аппаратно и является метрологически значимым.. Метрологические характеристики нормированы с учетом влияния микропршраммного ПО. Встроенное микропрограммное ПО управляет настройками интерфейса аппарата и предназначено для удобства работы персонала.

Внешнее ПО «CKAT-M100B.exe» устанавливается на персональный компьютер и предназначено для сбора информации с измерительной части аппарата, хранения и представления пользователю в удобном виде для дальнейших расчетов.

Внешнее ПО «CKAT-M100B.exe» не является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические харак теристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, на лицевую панель аппарата -

методом трафаретной печати.

Комплектность

Таблица 4 - Комплектность аппаратов высоковольтных испытательных СКАТ-MI00В

Примечание: *- поставляется по заказу

Поверка

осуществляется по документу СТСК.411722.009 МП «Аппараты высоковольтные испытательные СКАТ-М100В. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 декабря 2018 г.

Основные средства поверки:

- киловольтметр спектральный цифровой КВЦ-120А-0,5 (регистрационный номер в Федеральном информационном фонде 59205-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на внешнюю верхнюю поверхность корпуса аппаратов в виде наклейки или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

СТСК.411722.009 ТУ Аппараты высоковольтный испытательный СКАТ-М100В. Технические условия
