Гири классов точности F1, F2, M1, M2
| Номер в ГРСИ РФ: | РБ 03 02 5623 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Гири |
| Производитель / заявитель: | ООО "МИДЛиК", г. Лобня, Московская обл. |
Гири классов точности (далее - гири) Fj, F2, Мь М2 предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью, и использования с весами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5623 19 |
| Наименование | Гири классов точности F1, F2, M1, M2 |
| Год регистрации | 2019 |
| Номер сертификата | 13056 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-05-31 |
| Получатель сертификата | ООО "МИДЛиК", г. Лобня Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "МИДЛиК"
Адрес: ул. Железнодорожная, д.10, Помещение №1, 141730, г. Лобня, Московская обл.
Контакты: +7 (495) 988-52-88, middle@middle.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Первичная поверка при выпуске из производства проводится по ГОСТ OIML R 111-1-2009, периодическая поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8073-2018 (решение НТК №08-19, НТК №11-19). |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU. RA.RU.311341, шифр поверительного клейма - МА)(НТК №01-15); признавать результаты первичной поверки вышеуказанных гирь, за исключением гирь класса точности М1 50 кг, F1 50 г, 100 г ООО "МИДЛиК", г. Лобня, РФ (аттестат аккредитации - №RA.RU. 312882, шифр поверительного клейма-ДЦУ) (НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 02 5623 19 [2020-04-17]
rb-03-02-5623-19_2020-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5623 19 [2015-05-04]
rb-03-02-5623-19_2015-05-04.pdf
|
Скачать |
Описание типа
Назначение
Гири классов точности (далее - гири) Fj, F2, Мь М2 предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью, и использования с весами.
Описание
Гири изготавливаются отдельно или в наборах со следующими номинальными значениями массы:
- от 1 мг до 20 кг - класс F|, F2;
- от 1 мг до 50 кг - класс Mi;
- от 100 мг до 50 кг - класс М2.
Гири классов F и М изготавливаются из нержавеющей стали, латуни или другого материала, прочность и коррозионная стойкость которого такие же или лучше, чем у лагу ни. Гири класса Mi номинальной массой от 5 кг, гири класса М2 номинальной массой от 100 г изготавливаются из серого чугуна или другого материала, прочность и коррозионная стойкость которого такие же или лучше, чем у серого чугуна. Гири классов F и М могут иметь специальное покрытие для улучшения коррозионной стойкости.
Гири с номинальными значениями массы от 1 мг до 500 мг включительно имеют форму плоских многоугольных пластин или проволок. Гири номинальным значением массы от 1 г до 50 кг имеют форму цилиндра, кроме того гири класса М номинальным значением массы 20 кг и 50 кг могут быть изготовлены в виде прямоугольных параллелепипедов со скругленными краями и жесткой не полой ручкой.
Для удобства использования и манипуляции гири могут иметь головки, рукояти, проушины и/или другие жесткие элементы конструкции, входящие в состав гирь.
Гири классов F и М номинальной массой от 1 г до 50 кг могут иметь подгоночную полость, которая располагается:
- вертикально в верхней части цилиндрических гирь;
- вертикально в теле гирь в виде прямоугольных параллелепипедов.
Подгоночные полости закрываются резьбовыми пробками или жесткими элементами конструкции. В качестве материала для заполнения подгоночной полости используются стальные шарики.

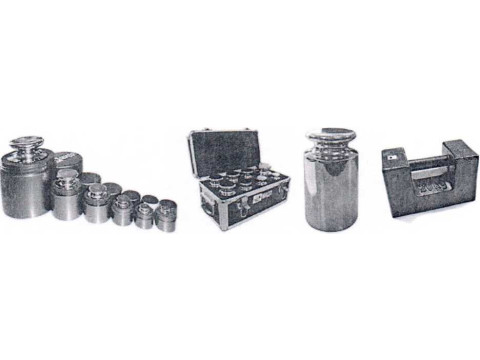

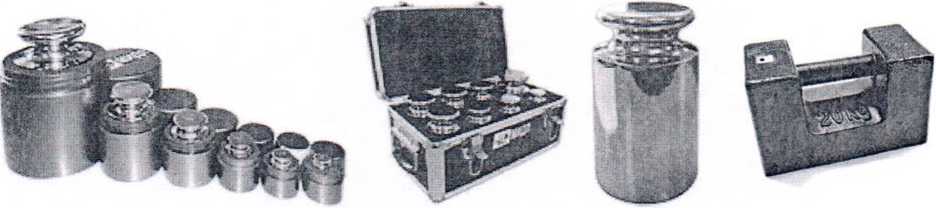

Общий вид гирь приведен на рисунке 1.
Рисунок 1 - Общий вид гирь
Маркировка гирь соответствует требованиям ГОСТ OIML R 111-1-2009.
Технические характеристики
Метрологические и технические характеристики гирь приведены в таблицах 1 - 6.
Таблица 1 - Пределы допускаемой погрешности гирь ± 5т, мг
|
Номинальное значение массы гирь |
Класс гирь | |||
|
Fi |
f2 |
М, |
М2 | |
|
50 кг |
- |
- |
2500 |
8000 |
|
20 кг |
100 |
300 |
1000 |
3000 |
|
10 кг |
50 |
160 |
500 |
1600 |
|
5 кг |
25 |
80 |
250 |
800 |
|
2 кг |
10 |
30 |
100 |
300 |
|
1 кг |
5,0 |
16 |
50 |
160 |
|
500 г |
2,5 |
8,0 |
25 |
80 |
|
200 г |
1,0 |
3,0 |
10 |
30 |
|
100 г |
0,5 |
1,6 |
5,0 |
16 |
|
50 г |
0,3 |
1,0 |
3,0 |
10 |
|
20 г |
0,25 |
0,8 |
2,5 |
8,0 |
|
Юг |
0,20 |
0,6 |
2,0 |
6,0 |
|
5 г |
0,16 |
0,5 |
1,6 |
5,0 |
|
2 г |
0,12 |
0,4 |
1,2 |
4,0 |
|
1 г |
0,10 |
0,3 |
1,0 |
3,0 |
|
500 мг |
0,08 |
0,25 |
0,8 |
2,5 |
|
200 мг |
0,06 |
0,20 |
0,6 |
2.0 |
|
100 мг |
0,05 |
0,16 |
0,5 |
1,6 |
|
50 мг |
0,04 |
0,12 |
0,4 |
- |
|
20 мг |
0,03 |
0,10 |
0,3 |
- |
|
10 мг |
0,025 |
0,08 |
0,25 |
- |
|
5 мг |
0,020 |
0,06 |
0,20 |
- |
|
2 мг |
0,020 |
0,06 |
0,20 |
- |
|
1 мг |
0,020 |
0,06 |
0,20 |
- |
Таблица 2 - Диапазоны допускаемых значений плотности материала гирь
|
Номинальное значение массы гирь |
Pmin, Ртах, Ю КГ’М | |||
|
F, |
f2 |
Ml |
м2 | |
|
> 100 г |
7,39-8,73 |
6,4-10,7 |
>4,4 |
>2,3 |
|
50 г |
7,27-8,89 |
6,0-12,0 |
>4,0 |
- |
|
20 г |
6,6-10,1 |
4,8-24,0 |
>2,6 |
- |
|
10 г |
6,0-12,0 |
>4,0 |
>2,0 |
- |
|
5 г |
5,3-16,0 |
>3,0 |
- |
- |
|
2 г |
>4,0 |
>2,0 |
- |
- |
|
1 г |
>3,0 |
- |
- |
- |
|
500 мг |
>2,2 |
- |
- |
- |
|
200 мг |
- |
- |
- |
- |
Таблица 3 - Максимальное значение шероховатости поверхности гирь
|
Шероховатость поверхности |
Класс точности гирь | |
|
F| |
f2 | |
|
Rz, мкм |
2 |
5 |
|
Ra, мкм |
0,4 |
1 |
Таблица 4 - Значения остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции ирМ__________________________________________________
|
Максимальная остаточная магнитная индукция |
Класс точности гирь | |||
|
F) |
f2 |
М, |
М2 | |
|
роМ, мкТл |
25 |
80 |
250 |
800 |
Таблица 5 - Максимальная магнитная восприимчивость х
|
Номинальное значение массы гирь m |
Класс гирь | |
|
F, |
f2 | |
|
m < 1 г |
10 |
— |
|
2 г < m < 10 г |
0,7 |
4 |
|
20 г < m |
0,2 |
0,8 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающего воздуха, С’: для гирь класса F для гирь класса М |
от плюс 10 до плюс 35 от минус 30 до плюс 50 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию и футляр (если входит в комплектность).
Комплектность
Г иря (набор гирь).................................................................................................................. 1 шт.
Паспорт.................................................................................................................................. 1 экз.
В зависимости от формы и номинального значения массы гири:
Футляр..................................................................................................................................... 1 шт.
Захват или пинцет.................................................................................................................. 1 шт.
Перчатки............................................................................................................................ 1 компл.
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки гирь» ГОСТ OIML R 111-1-2009 «Гири классов Ei, E2, F], F2, Mi, М].2, М2, М2.з, М3. Часть 1: Метрологические и технические требования».
Основные средства поверки:
- эталонные гири классов Еь Е2, F|, F2, Mi по ГОСТ OIML R 111-1 -2009;
- компараторы массы в соответствии с ГОСТ 8.021-2005;
- образцы шероховатости по ГОСТ 9378-93.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ O1ML R 111-1—2009, «Государственная система обеспечения единства измерений. Гири классов Ei, Е2, Fi, F2, Mi, Mj-2, М2, М2.3, М3. Часть 1: Метрологические и технические требования».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
