Гири классов точности Е2, F1, F2, M1
| Номер в ГРСИ РФ: | РБ 03 02 7668 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Гири |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 02 7668 20 [2021-01-18]
rb-03-02-7668-20_2021-01-18.pdf
|
Скачать |
Гири с номинальным значе) Е2, Fi, F2, Mi (далее - ги нормированной погрешностью поверки, калибровки и тестиров
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7668 20 |
| Наименование | Гири классов точности Е2, F1, F2, M1 |
| Год регистрации | 2020 |
| Номер сертификата | 13588 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | фирма "Mettler-Toledo GmbH", Швейцария (CH) (изготовитель "Mettler-Toledo (Changzhou) Measurement Technology Ltd.", Китай (CN)) |
Производитель / Заявитель
фирма "Mettler-Toledo GmbH", Швейцария (изготовитель "Mettler-Toledo (Changzhou) Measurement Technology Ltd.", Китай)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по СТБ 8073-2018. |
Поверители
Скачать
|
Описание типа РБ 03 02 7668 20 [2021-01-18]
rb-03-02-7668-20_2021-01-18.pdf
|
Скачать |
Описание типа
Назначение
Гири с номинальным значе) Е2, Fi, F2, Mi (далее - ги нормированной погрешностью поверки, калибровки и тестиров
Описание
Гири классов точности Е2. с включительно изготавливают^ аустенитного класса и имеют фо мг и 200 мг - квадрата; 5 мг, 50 х
Гири классов точности Е2 с в кл ю ч ител ь но из готав л и в аютс нержавеющей стали аустенитг применением технологии элекгр полости.
Гири классов точности Fi. F 500 мг включительно изгот многоугольных пластин из нерж мг - треугольника; 2 мг, 20 м пятиугольника.
Гири классов точности Fi,F2. включительно изготавливаютс нержавеющей стали, выполнен полости.
документации компании «Mettler-Toledo GmbH».
ГЬ ПРИМЕНЕНИЯ
тем массы от 1 мг до 5000 кг классов точности ри) предназначены для измерений массы с в различных сферах деятельности, а также для апия весов и гирь.
номинальными значениями массы от 1 до 500 мг в виде проволок из нержавеющей стали рму: 1 мг, 10 мг и 100 мг - треугольника; 2 мг. 20 ir и 500 мг - пятиугольника.
номинальными значениями массы от 1 г до 20 кг я цилиндрической формы с головкой из юго класса, выполнены в виде моноблока с олитической полировки и не имеют подгоночной
2, Mi с номинальными значениями массы от 1 до авливаются в виде проволок или плоских авеющей стали и имеют форму: 1 мг, 10 мг и 100 г и 200 мг - квадрата: 5 мг. 50 мг и 500 мг
Mi с номинальными значениями массы от 1 до 5 г
Я ЦИЛИНДрИЧеСКОЙ формы С ГОЛОЩ4©Й==~^ИЗ ы в виде моноблока и не имеют подгоночной.
II [Государственный мест) 1 Ц \ "’“рений / I
V уРеспублики Беларусь / П V \Дла Донумсатов/ //
----
Описание типа средства измерений
Гири классов точности Fi. F2. Mi с номинальными значениями массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали цилиндрической формы с головкой, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки.
Гири класса точности Fi с номинальными значениями массы от 1 до 20 кг включительно изготавливаются в следующих модификациях:
- цилиндрической формы с головкой, выполненные из нержавеющей стали в виде моноблока без подгоночной полос ти:
- цилиндрической формы с головкой, выполненные из нержавеющей стали в виде моноблока с подгоночной полостью;
- параллелепипедной формы с ручкой, выполненные из нержавеющей стали в виде моноблока, могут иметь подгоночную полость.
Гири класса точности F? с номинальными значениями массы от 1 до 50 кг включительно изготавливаются в следующих модификациях:
цилиндрической формы с головкой, выполненные из нержавеющей стали в виде моноблока с подгоночной полостью
цилиндрической формы с ручкой, выполненные из нержавеющей стали в виде моноблока с подгоночной полостью
Гири класса точности Mi с номинальными значениями массы от 1 до 50 кг включительно изготавливаются в следующих модификациях с подгоночной полостью:
- цилиндрической формы с ручкой, выполненные из нержавеющей стали в виде моноблока
- параллелепипедной формы с ручкой, выполненные из чугуна в виде моноблока с двухкомпонентным лакокрасочным покрытием
- параллелепипедной формы с ручкой, выполненные из нержавеющей стали в виде моноблока.
Гири класса точности Mi с номинальными значениями массы от 100 до 5000 кг включительно изготавливаются из чугуна в виде моноблока с двухкомпонентным лакокрасочным покрытием и имеют подгоночную полость, имеют форму плиты с четырьмя ножками снизу и ответными выемками сверху для возможности штабелирования. Гири номиналом 1000 кг, 2000 кг и 5000 кг оснащены четырьмя стальными проушинами для возможности использования подъемных тросов.
Гири изготавливаются отдельно или в наборах.
Наборы изготавливаются в следующих модификациях:
12 гирь с номинальными значениями массы от 1 до 500 мг включительно, упакованных в деревянный, или пластиковый футляр, или алюминиевый;
23 гири с номинальными значениями массы от 1 мг до 200 г включительно, упакованных в деревянный, или пластиковый футляр, или алюминиевый; --=^55^
ОС 1
25 гирь с номинальными значениями массы от 1 мг- до 1 кг включительно, упакованных в деревянный, или пластиковый фх гляр. иди' V. алюминиевый; U I
|
27 гирь с номинальными значениями |
массы от 1 |
мг до 2 кг |
|
включительно, упакованных в деревянный, или |
пластиковый |
футляр, или |
|
алюминиевый; | ||
|
28 гирь с номинальными значениями |
массы от 1 |
мг до 5 кг |
|
включительно, упакованных в деревянный, или |
пластиковый |
футляр, или |
алюминиевый;
- 8 гирь с номинальными значениями массы от 1 до 50 г включительно, упакованных в в деревянный, или пластиковый футляр, или алюминиевый;
- 12 гирь с номинальными значениями массы от 1 до 500 г включительно, упакованных в в деревянный, или пластиковый футляр, или алюминиевый;
- 38 гирь с номинальными значениями массы от I мг до 1 кг включительно, упакованных в деревянный, или пластиковый футляр, или алюминиевый;
- 4 гири с номинальными значениями массы от 1 до 5 кг включительно, упакованных в в деревянный, или пластиковый футляр, или алюминиевый;
- 2 гири, упакованные в специальный пластиковый футляр СагеРас для удобства тестирования весов на месте установки. Каждой гире присвоен серийный номер. Набор СагеРас можно доукомплектовать одной дополнительной гирей по выбору заказчика.
Отдельные гири для удобства пользователя могут комплектоваться по несколько отдельных гирь в металлическом ящике, пластиковом или деревянном футляре.
Для отличия в наборах гирь с одинаковыми номинальными значениями массы в проволочных гирях используются дополнительные сегменты, а для гирь цилиндрической формы - одна или две звездочки, или точки, нанесенные в центре верхней плоскости.

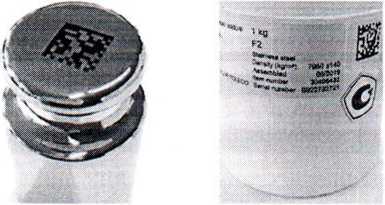

Гири цилиндрической формы с головкой могут иметь специальную маркировку в виде штрих кода, который наносится на поверхность головки или нижнюю часть гири, или на футляр. Штрих код содержит следующею информацию: серийный номер, класс точности, номинал. Пример маркировки в виде штрих кода приведен на рисунке 1.
Рисунок 1 - маркировка в виде штрих кода
По требованию заказчика на гири может также наноситься дополнительная цифробуквенная маркировка (не более 5 символов) для удобства гирь.
На гири наносится маркировка в соответствии с ГОСТ OIML R.1
Описание типа средства измерений
Наборы гирь и отдельные гири могут комплектоваться пинцетами, замшевыми и байковыми салфетками, кожаными и нейлоновыми перчатками, захватами для взятия гирь и кисточками для их чистки.
Общий вид гирь приведен на рисунках 2-13.

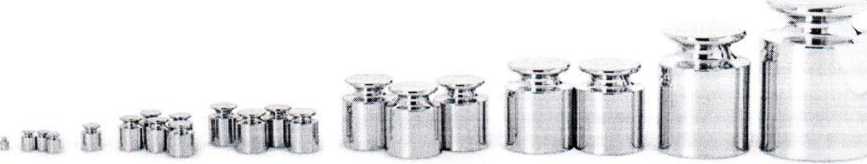

Рисунок 2 - Общий вид гирь с номинальной массой от 1 г до 50 кг цилиндрической формы с головкой из нержавеющей стали
Рисунок 3 - Общий вид проволочных гирь в форме многоугольника
Рисунок 4 - Общий вид пластинчатых гирь в форме многоугольника

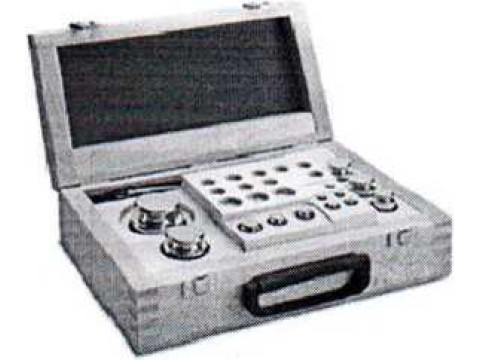

Рисунок 5 - Общий вид набора из 25 гирь с номинальными значениями массы от 1 мг до 1 кг
Рисунок 6 - Общий вид набора из 12 гирь с номинальными значениями массы от 1 мг до 500 мг
Описание типа средства измерений
О’
Рисунок 7 - Общий вид набора из 12 гирь с номинальными значениями массы от 1 г до 500 г
Рисунок 8 - Общий вид набора из 2 гирь в специальном пластиковом футляре СагеРас

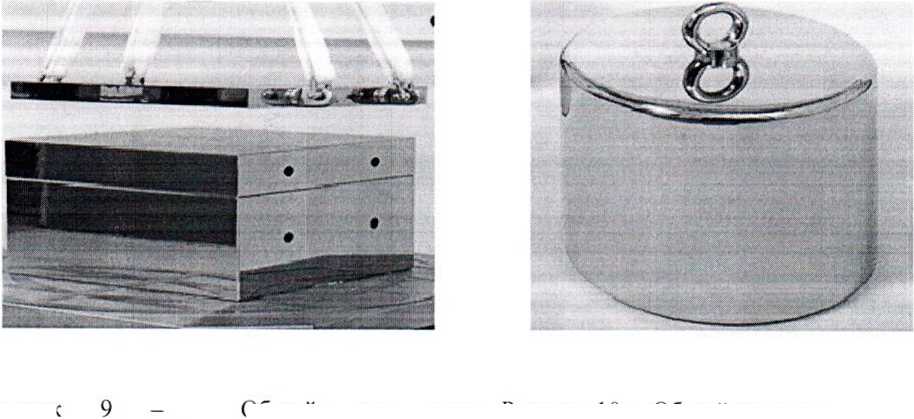

Рисунок
параллелепипедной формы с отверстиями для захвата
Общий вид гирь
Рисунок 10 - Общий вид гирь цилиндрической формы с кольцом для захвата
Рисунок 1 1
Общий вид
цилиндрической формы с ручкой
ill

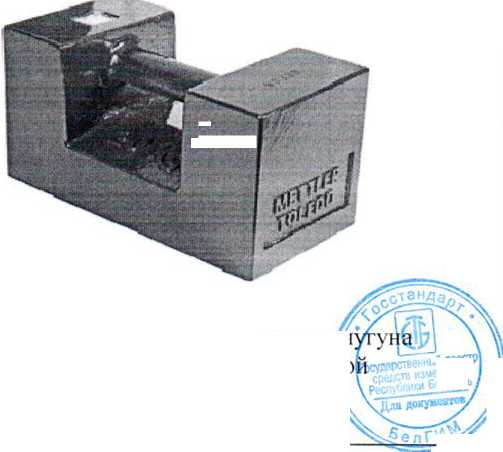

гирь Рисунок 12 - Общий вид гирь параллелепипедной формы с ручко

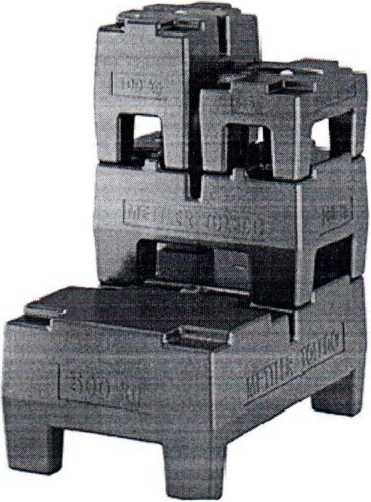

Рисунок 13 - Общий вид гирь из чугуна в форме плиты с четырьмя ножками
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы допускаемых погрешностей указаны в таблице 1. Таблица 1
|
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности гирь в зависимости от их класса точности, мг | |||
|
Е2 |
F1 |
F2 |
Ml | |
|
5000 кг |
- |
- |
- |
±250000 |
|
2000 кг |
- |
- |
- |
±100000 |
|
1000 кг |
- |
- |
- |
±50000 |
|
500 кг |
- |
- |
- |
±25000 |
|
200 кг |
- |
- |
- |
±10000 |
|
100 кт |
- |
- |
- |
±5000 |
|
50 кг |
- |
- |
±800 |
±2500 |
|
20 кг |
±30 |
±100 |
±300 |
±1000 |
|
10 кг |
±16 |
±50 |
±160 |
±500 |
|
5 кг |
±8,0 |
±25 |
±80 |
±250 |
|
2 кг |
±3,0 |
±10 |
±30 |
±100 |
|
1 кг |
±1,6 |
±5.0 |
±16 |
±50 |
|
500 г |
±0,8 |
±2,5 |
±80 |
±25 |
|
200 г |
±0,3 |
±1,0 |
±3,0 |
±10 |
|
100 г |
±0,16 |
±0,5 |
±1,6 |
±5,0, |
|
50 г |
±0,10 |
±0,3 |
±1,0 |
-3.Q |
|
20 г |
±0,08 |
±0,25 |
±0,8 |
1( у \ |
|
10 г |
±0,06 |
±0,20 |
±0.6 | |
|
5 г |
±0,05 |
±0,16 |
±0.5 |
~w . У |
Продолжение таблицы 1
|
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности гирь в зависимости от их класса точности, мг | |||
|
Е2 |
F1 |
F2 |
Ml | |
|
2 г |
±0,04 |
±0,12 |
±0.4 |
±1,2 |
|
1 г |
±0,03 |
±0,10 |
±0,3 |
±1,0 |
|
500 мг |
±0,025 |
±0,08 |
±0,25 |
±0.8 |
|
200 мг |
±0,020 |
±0,06 |
±0,20 |
±0,6 |
|
100 мг |
±0.016 |
±0,05 |
±0,16 |
±0,5 |
|
50 мг |
±0,012 |
±0,04 |
±0.12 |
±0.4 |
|
20 мг |
±0,010 |
±0,03 |
±0,10 |
±0.3 |
|
10 мг |
±0,008 |
±0,025 |
±0.08 |
±0.25 |
|
5 мг |
±0,006 |
±0,020 |
±0,06 |
±0,20 |
|
2 мг |
±0,006 |
±0,020 |
±0,06 |
±0,20 |
|
1 мг |
±0,006 |
±0,020 |
±0,06 |
±0,20 |
Пределы допускаемых значений плотности материала гирь приведены в таблице 2. Таблица 2
|
Номинальное значение массы гирь |
Pmin, Ртах, 103КГМ’3 ДЛЯ КЛЭССа ТОЧНОСТИ ГИрЬ | |||
|
е2 |
Fi |
f2 |
Ml | |
|
> 100 г |
7,81-8,21 |
7,39-8,73 |
6.4-10,7 |
>4,4 |
|
50 г |
7,74-8,28 |
7,27-8,89 |
6,0-12.0 |
>4.0 |
|
20 г |
7,50-8,57 |
6,6-10,1 |
4,8-24.0 |
>2.6 |
|
10 г |
7,27-8,89 |
6,0-12,0 |
>4,0 |
>2,0 |
|
5 г |
6,9-9,6 |
5,3-16,0 |
>3,0 |
- |
|
2 г |
6.0-12.0 |
>4.0 |
> 2.0 |
- |
|
1 г |
5,3-16,0 |
>3,0 |
- |
- |
|
500 мг |
>4,4 |
>2.2 |
- |
- |
|
200 мг |
>3,0 |
- |
- |
- |
|
100 мг |
- |
- |
- |
- |
|
50 мг |
- |
- |
- |
- |
|
20 мг |
- |
- |
- |
- |
Максимальные значения шероховатости поверхности гирь приведены в таблице 3
Таблица 3
|
Шероховатость поверхности |
Класс точности гирь | ||
|
е2 |
F, |
f2 | |
|
Rz, мкм |
1 |
2 |
5 |
|
Ra, МКМ |
0,2 |
0,4 |
1 |
Для гирь с номинальной массой более 50 кг, значения шероховатости в два раза превышают значения, указанных в таблице 3.
Значения остаточной намагниченности М. выраженные в единицах остаточной магнитной индукции /лоМ, приведены в таблице 4.
Таблица 4
|
Максимальная остаточная магнитная индукция |
Класс точности гирь | |||
|
е2 |
Fi |
f2 |
Mi | |
|
доЛ/, мкТл |
8 |
25 |
80 |
250 |
Максимальные значения магнитной восприимчивости % приведены в таблице 5. Таблица 5
|
Номинальное значение массы гирь m |
Максимальные значения магнитной восприимчивости гирь/ в зависимости от их класса точности | ||
|
е2 |
F, |
F2 | |
|
m < 1 г |
0,9 |
10 |
— |
|
2 г< m < 10 г |
0,18 |
0,7 |
4 |
|
20 г< m |
0,07 |
0,2 |
0.8 |
Условия эксплуатации гирь приведены в таблице 6
Таблица 6
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающего воздуха, °C - для гирь классов точности Mi - для гирь всех прочих классов точности |
от минус 30 до плюс 50 от плюс 10 до плюс 35 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
|
Изменение температуры, °C в час, не более - гири классов точности Ej, Е2. Fi, F2. - гири классов точности М, |
±0,5 ±2 |
|
Средняя наработка на отказ, часов - гири классов точности Е2 - гири классов точности Fj, F2. Mi. |
10000 5000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа наносится типографским способом на титульный
лист руководства по эксплуатации.
Комплектность
Комплектность одиночной гири представлена в таблице 7
Таблица 7
|
Наименование |
Количество |
|
Гиря |
1 шт. |
|
Сертификат первичной заводской калибровки (в зависимости от модификации) |
1 экз. |
|
Деревянный или пластиковый, или металлический футляр (для гирь в виде проволок и цилиндрической формы с головкой из нержавеющей стали с номинальными значениями массы от 1 мг до 50 кг включительно), если предусмотрено в заказе. |
1 шт. |
Комплектность набора гирь представлена в таблице 8
Таблица 8
|
Наименование |
Количество |
|
Набор гирь |
1 набор |
|
Сертификат первичной заводской калибровки (в зависимости от модификации) |
1 экз. |
|
Деревянный, пластиковый или алюминиевый футляр |
1 шт. |
|
Пинцет (кроме набора гирь от 1 кг до 5 кг) |
1 шт. |
|
Кисточка |
1 шт. |
|
Салфетка из микрофибры |
1 шт. |
Поверка
Поверка проводится по СТБ 8073-2018 «Гири. Методика поверки».
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация компании «Mettler-Toledo GmbH». Швейцария ГОСТ OIML R 11 1-1 - 2009 «Гири классов Ei, Ег, Fi, F?, Mi. Mi-z, Мг, Мг-з, Мз. Часть 1. Метрологические и технические требования».
СТБ 8073-2018 «Гири. Методика поверки».
Заключение
Гири классов точности Ег, Fi, F?, Mi соответствуют требованиям ГОСТ OIML R 111-1 - 2009 и технической документации фирмы «Mettler-Toledo GmbH», Швейцария.
Межповерочный интервал - не более 12 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.:+375 (212)42-68-04
Аттестат аккредитации № BY/ 1 12 02.6.0.0003 от 10.06.2008 г. Z f р \ \ fl Иреестр!
________________________________лист 9 из 10__________________ у \' Y/'
