Анализаторы молока вискозиметрические "Соматос-Мини"

Назначение

Анализаторы молока вискозиметрические «Соматос-Мини» предназначены для определения количества соматических клеток, в молоке по условной вязкости, измеряемой по времени вытекания контролируемой пробы через капилляр с известным диаметром.

Описание

Принцип действия анализатора основан на взаимодействии водного раствора препарата «Мастоприм» ГОСТ 23455-79 с соматическими клетками в молоке, в результате которого изменяется вязкость молока (метод определения количества соматических клеток по ГОС'Г Р 54077-2010). В зависимости от времени вытекания смеси молока через капилляр на индикаторе отражается время вытекания и количество соматических клеток в молоке.

После введения в колбу анализатора водного раствора «Мастоприм» и молока, и нажатии кнопки «ВВОД» включается шаговый двигатель, и блок перемешивания начинает совершать вращательные движения на 160° в течение (30 ± 10) с. После окончания процесса смешивания исследуемая смесь молока вытекает через капилляр. При срабатывании оптического датчика автоматически включается встроенный секундомер. Секундомер срабатывает, когда исследуемая смесь перестает вытекать или прерывается. Микроконтроллер суммирует время вытекания смеси молока за 58,0 с, пересчитывает это время в количество соматических клеток в молоке и отображает на индикаторе.

После вытекания смеси и промывки колбы и капилляра дистиллированной водой анализатор готов к проведению следующего измерения.

Анализатор состоит из двух основных частей - электронного блока и блока перемешивания. Блок перемешивания закреплен на оси шагового двигателя, находящегося внутри электронного блока. В блок перемешивания вставлена колба.

В электронном блоке расположены блок питания, блок измерительный, шаговый двигатель и оптический датчик.

В блоке перемешивания расположены кронштейн с фиксаторами для крепления колбы, колба с надетым через уплотнение капилляром диаметром (1.5 ± 0,05) мм.

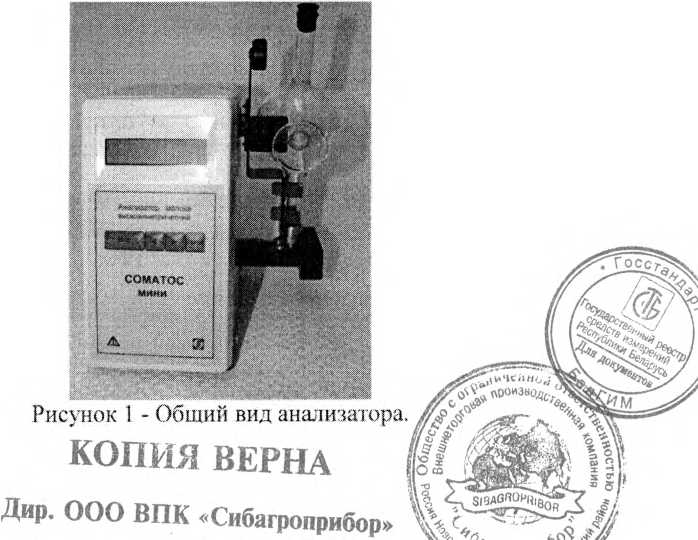

Внешний вид анализатора приведен на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) обеспечивает измерение времени срабатывания оптического датчика и пересчет измеренного времени в количество соматических клеток по таблице 2 ГОСТ Р 54077-2010, управление шаговым двигателем перемешивающего устройства, управление яркостью светоизлучающего диода оптического датчика, отображение полученных данных на цифровом индикаторе.

ПО можно идентифицировать по отображению версии на цифровом индикаторе при включении анализатора. Анализатор имеет защиту встроенного ПО от преднамеренных и непреднамеренных изменений результатов измерений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи ПО анализатора заложено в микросхемах AtMega32

Обновление ПО в процессе эксплуатации не предусмотрено. Иных способов идентификации версии программного обеспечения не предусмотрено.

Идентификационные данные ПО приведены в таблице 1.

Уровень зашиты ПО от преднамеренного или непреднамеренного доступа А по МИ 3286-2010.

Влияние встроенного ПО анализатора на процесс измерения учтено при нормировании мет-роло ri i чес ки х х ара ктеристи к.

Таблица 1

Технические характеристики

1 Время вытекания контрольного раствора объемом 15 см ' через капилляр (8.3 ± 0.3) с.

2 Шкала встроенного цифрового секундомера анализатора от 0,1 до 99,9 с. Дискретность отсчета 0,1 с.

3 Диапазон определения количества соматических клеток в 1 см-’ молока от 90 до 1500 тысяч.

4 Пределы допускаемой относительной погрешности определения количества соматических клеток в молоке ± 5 %.

5 Диапазон измерения времени вытекания смеси молока объемом 15 см3 через капилляр от 8 до 58 с.

6 Пределы допускаемой относительной погрешности измерения времени вытекания смеси молока ± 5 %,

Примечание - Погрешность измерения времени вытекания смеси молока в диапазоне от 0.1 до 8 с и от 58 до 99.9 с не нормируется.

7 Время прогрева и установления рабочего режима анализатора не более 10 с.

8 Продолжительность одного анализа смеси молока не более 4 мин.

9 Время непрерывной работы анализатора не более 8 ч.

10 Питание анализатора осуществляется от сети переменного тока напряжением (220 +22 -

33) В частотой (50 ± 1) Гц.

11 Мощность, потребляемая анализатором не более 20 В-А.

12 Габаритные размеры анализатора не более 190x220x260 мм.

13 Масса анализатора не более 2 кг.

14 Средняя наработка на отказ (То) не менее 10000 ч.

15 Полный средний срок службы анализатора (Тел) не менее 8

время

16 Анализатор является восстанавливаемым и восстановления (Тв) после ремонта "«0ЯИЯ ВЕРНА

Дир. ООО ВПК «Сибагроприбор»

Условия эксплуатации:

- температура окружающего воздуха, °C.............................. 20 ± 2;

- относительная влажность воздуха, %................................ 30  80;

- атмосферное давление, кПа (мм рт.ст.)................. 84 + 106 (630 * 795).

Знак утверждения тина

наносится в левом верхнем углу паспорта САП 066.00.00.000ПС принтером и в правом верхнем углу на самоклеющейся пленке лицевой панели методом шелкографии.

Комплектность

В комплект поставки анализатора входят:

1 Анализатор молока вискозиметрический «Соматос-Мини»

ТУ 4215-005-70513965-2008 .....................................................1 шт.

2 Пипетка глазная..................................................  1 шт.

3 Ванночка САП 066.00.01.007.................................................1 шт.

4 Пипетка 2-2-5 ГОСТ 29227-91 .........  1 шт.

5 Пипетка 2-2-10 ГОСТ 29227-91 ..............................................1 шт.

6 Колба 1 -100-2 ГОСТ 1770-74 ..............................................2 шт.

7 Приспособление для прочистки капилляра (леска диаметром. 1,2 мм) САП 066.00.02.006.................................................................1 шт.

8 Стержень диаметром 7 ± 0,5 мм САП 066.00.02.008.....................1 шт.

9 Шнур питания...................................................................1 шт.

10 Паспорт САП 066.00.00.000ПС....................................  1 экз.

11 Руководство по эксплуатации САП 066.00.00.000РЭ...................1 экз.

Поверка

осуществляется в соответствии с Приложением А «Анализатор молока вискозиметрический «Со-матос - Мини».Методика поверки» руководства по эксплуатации САП 066.00.00.000РЭ, утвержденным ГЦИ СИ ФГУП «СИПИМ» 17 ноября 2008 г.

Эталоны, используемые при поверке:

- секундомер механический CoIInp 2А-3-331: Шкала (0 + 30) с, цена деления секундной шкалы 0,2 с, класс точности 2.

Сведения о методах измерений

Методы измерений изложены в эксплуатационной документации на анализатор.

Нормативные документы

- ГОСТ 8.025-96 ГСП. Государственная поверочная схема для средств измерений вязкости жидкостей.

- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования.

- ГОСТ Р 54077-2010 Молоко. Методы определения количества соматических клеток по изменению вязкости.

- Технические условия ТУ 4215-005-70513965-2008.

Рекомендации к применению

- при осуществлении ветеринарной деятельности.

КОПИЯ ВЕРНА

Дир. ООО ВПК "( ибагроприбор»
