Счетчики газа бытовые СГБ-3,2; СГБ-4,0; СГБ-1,8 ТК; СГБ-3,2 ТК; СГБ-4,0 ТК
| Номер в ГРСИ РФ: | РБ 03 07 5804 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Элехант", г. Омск |
Счетчики газа бытовые СГБ-3,2; СГБ-4,0; СГБ-1,8 ТК; СГБ-3,2 ТК; СГБ-4,0 ТК (далее по тексту - счетчики) предназначены для измерения объема сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-2014 при учете потребления газа индивидуальными потребителями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5804 19 |
| Наименование | Счетчики газа бытовые СГБ-3,2; СГБ-4,0; СГБ-1,8 ТК; СГБ-3,2 ТК; СГБ-4,0 ТК |
| Год регистрации | 2019 |
| Номер сертификата | 13059 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-01-30 |
| Получатель сертификата | ООО "Элехант", г. Омск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Элехант"
Адрес: ул. Толстого, 43, 644005, г. Омск
Контакты: +7 (3812) 35-36-10 // info@elehant.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены при проведении первичной поверки ввиду отсутствия поверочной установки, необходимой для проверки герметичности счетчика и задающей значение разряжения, равное 10 кПа. Метрологически обеспечены при проведении периодической поверки. |
| Методика поверки | Поверка проводится: первичная по 4213-002-037996313-2014 МП (утв в 2014 г.); периодическая в Республике Беларусь для средств измерений, изготовленных с 28.11.2019, проводить по ГОСТ 8.324-2002. |
| Признание поверки | Первичная при выпуске из производства: ООО "Центр метрологии", г. Омск, РФ (аттестат аккредитации - № RA.RU.310581, шифр поверительного клейма - ГХС)(НТК №09-15) и при выпуске из производства, проводимой Омским ЦСМ (аттестат аккредитации - №RA.RU.311220, шифр поверительного клейма - ВЗ) (НТК №11-19). |
Поверители
Скачать
|
Описание типа РБ 03 07 5804 19 [2020-02-05]
rb-03-07-5804-19_2020-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5804 19 [2015-11-23]
rb-03-07-5804-19_2015-11-23.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа бытовые СГБ-3,2; СГБ-4,0; СГБ-1,8 ТК; СГБ-3,2 ТК; СГБ-4,0 ТК (далее по тексту - счетчики) предназначены для измерения объема сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-2014 при учете потребления газа индивидуальными потребителями.
Описание
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.
Счетчики состоят из следующих основных узлов:
- корпус с расположенным в нем струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками;
- электронный блок;
- элемент питания;
- две цветные пластиковые накладки.
Счетчики имеют отчетное устройство на жидкокристаллическом индикаторе.
Счетчики выпускаются в следующих модификациях:
- СГБ-3,2; СГБ-4,0 - без температурной коррекции;
- СГБ-1,8 ТК: СГБ-3,2 ТК; СГБ-4,0 ТК - с температурной коррекцией.
В счетчиках с температурной коррекцией используется специализированная микросхема с датчиком температуры. Данные об измеренных значениях температуры передаются в программный модуль, который вычисляет значения объема газа при температуре 20 °C.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

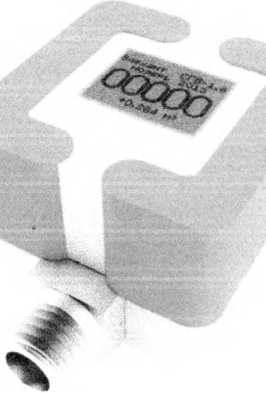

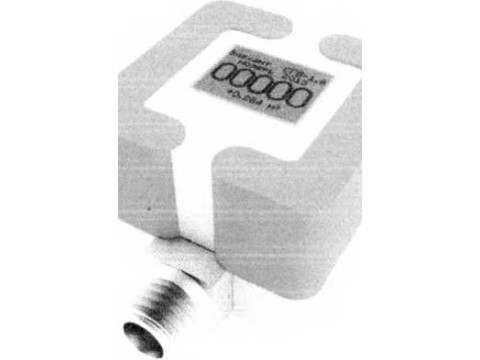

Рисунок 1 - Общий вид счетчиков
Место нанесения знака поверки:
способ нанесения - давление на пломбу 'специальную мастику;
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО является метрологически значимым и включает в себя:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющих на них;
- программные модули, осуществляющие отображение, хранение, и защиту измерительной информации.
Таблица I - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Prog40.hex |
|
Номер версии (идентификационный номер) ПО |
1.0* |
|
Цифровой идентификатор ПО |
CRC16:F9AC |
* допускается замена программного обеспечения на более новую версию
Все интерфейсы связи счетчиков скрыты под корпусом, который пломбируется при поверке.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».
* Шх
Хирологические и технические характеристики
2-
гики
гические ха
|
Модификация | ||||||
|
11аи м снование х а ра ктер и с г и к и |
СГБ-3.2 |
СГБ-4.0 |
СГБ-1.8 ТК |
Г : СГБ-3.2 ТК |
1 ; XI. 0Т-Я.1Э | |
|
3 |
иаченис | |||||
|
Минимальный расход (Л,|Н1. мэ/ч |
0.06 |
0.08 |
0.03 |
0.06 |
0.08 | |
|
Максимальный расход (20М(Ч. м’/ч |
3.20 |
4.00 |
1.80 |
3.20 |
4.00 | |
|
Пределы допускаемой относительной iioi решност и измерения объема газа. %. в диапазоне расходов: - от £)mm до 0.2(2„,яч включ. “ СВ. 0.2'(2тач ДО (2тах. |
±2.5 +1.5 | |||||
|
Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне температур or-10 до +50 °C. °C |
0.5 | |||||
|
Емкость отсчетного устройства. м\ нс менее |
99999.999 | |||||
|
Цена деления отсчетного усгройсттш. мЕ не менее |
0.001 | |||||
Таблица 3 - Основные технические характеристи к и
|
11аименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
15 |
|
Потеря давления при (2тйч, кПа. не более |
2,0 |
|
Степень защит ы по ГОСТ 14254-2015 |
1Р50 |
|
Напряжения питания, 13 |
3.6 |
|
Габаритные размерит, мм, не более: - высота - длина - ширина |
55 110 66 |
|
Масса, кг, не более |
0.3 |
|
Средний срок службы, лег |
24 |
|
Средняя наработка на отказ, ч |
120000 |
|
Условия эксплуатации - температура воздуха, °C - относительная влажность воздуха. % _____- атмосферное давление, кПа |
от-10 до+50 от 30 до 80 от 84.0 до 106.7 |
Знак утверждения типа
наносится на этикетку, размещенную на корпусе счетчика, на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измереной
|
Наименование |
Количество |
|
Счетчик |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка индивидуальная |
1 шт. |
|
Методика поверки______________________________ |
1 экз. в один адрес |
. .ерка
осуществляется по документу 4213-002-037996313-2014 Ml 1 «I СП. Счетчики i а за бытовые СГБ-3.2: CI Б-4.01 СГБ-1.8 ГК; СГБ-3.2 ГК. СГБ-4.0 ГК. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 19 мая 2014 г.
Основные cpe.'iei ва поверки;
ус гановка поверочная У ИС-1.8 (pci №>54150-13): диапазон воспроизводимых расходов от 0.03 до 11.00 м'*'ч: пределы допускаемой относительной погрешности при измерении объема <0.5
- термометр сопротивления платиновый налонный 2-го разряда ГОСТ 30679-99: диапазон температур от минус 196 до иное 660 С.
Допускае тся применение аналогичных средств поверки. обеспечивающих определение мстроло, пческих характеристик счетчиков с требуемой точностью.
Знак поверки наносится:
- в паспорт и на счетчик при первичной поверке
- на свидегельство о поверке и на счетчик при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСП. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 421 3-002-03799631 3-2014 Счетчики газа бытовые СГБ-3.2; СГЬ-4.0. СГБ-1.8 ГК;
СГБ-3.2 ГК: СГБ-4.0 ГК. Технические условия
Н и oiOBHie.li>
Общество с ограниченной ответственное гыо «Алехинг» (ООО «O.iexani)
НИИ 8601045642
Адрес: 64400*5. г. Омск. ул. Толе гою. 43
Телефон: 17 (3812) 35-36-10
Web-сай г: https: "elehant.ru
К-mail: infou/ clchanl.ru
Испытательный центр
Государст венный центр иены ганий средс тв измерений Федерального oio.pkcihoi о учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (1 ЦП СП ФБУ «Омский ЦСМ»)
Адрес: 6441 16. г. Омск. ул. 24 Северная. 1 I 7-А
Телефон (факс): (7 (3812) 68-07-99; 68-04-07
Web-сайт: hitpAcsm.omsk.ru
К-mail: into и ocsm.omsk.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» ио проведению испытаний средств измерений в целях утверждения типа pei. №30051-11 от 01.06?()1 I i
Замести।ель
Руководителя Федерального , —-
агентст ва по техническому
регулированию и метрологии / / А.В. Кулешов
М.п. « 2019 1.
