Счетчики газа ультразвуковые Ecosonic X12
| Номер в ГРСИ РФ: | РБ 03 07 5555 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | "RMA Messund Regeltechnik GmbH & Co. KG", Германия |
Счетчики газа ультразвуковые Ecosonic XI2 (далее — счетчики) предназначены для измерения объема газа с приведением к стандартным условиям путем вычисления коэффициен та сжимаемости с использованием измеренных значений давления и температуры газа, а также введенных параметров газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5555 20 |
| Наименование | Счетчики газа ультразвуковые Ecosonic X12 |
| Год регистрации | 2020 |
| Номер сертификата | 13227 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "RMA Messund Regeltechnik GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "RMA Messund Regeltechnik GmbH & Co. KG"
Адрес: Forsthausstrabe,3, D-77866 Rheinau
Контакты: +49 (78 44) 4 04 0, mrt@rma-rheinau.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Счетчики газа, предназначенные для эксплуатации при атмосферном давлении, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках (на атмосферном давлении) в диапазоне расходов газа до 6500 м^3/ч (поверочная среда - воздух). Счетчики газа, предназначенные для эксплуатации при давлении выше атмосферного, метрологически не обеспечены в Республике Беларусь, так как метрологический контроль данных счетчиков должен проводиться на рабочем давлении. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2455-2014. |
| Признание поверки | Для метрологически необесп. счетчиков газа (DN 300 мм), предназн. для эксплуат. при атмосферном давлении, признавать результаты первичной и периодической поверки, проводимой на стенде для поверки счетчиков газа на атмосферном давлении (поверочная среда - воздух) фирмы "RMA Mess- und Regeltechnik GmbH & Co. KG", признанном государственным поверочным управлением земли Баден-Вюрттемберг, Германия (свидетельство № 4024.G12/11, шифр знака государственной поверки - GA 12). Для счетчиков газа, предназн. для эксплуат. при давлении выше атмосферного, признавать результаты первич. и период. поверки, проводимой на стенде для поверки счетчиков газа на высоком давлении (поверочная среда - природный газ) фирмы "RMA Mess- und Regeltechnik GmbH & Co. KG", признанном государственным поверочным управлением земли Баден-Вюрттемберг, Германия (свидетельство № 4024.G12/11, шифр знака государственной поверки - GA 12) или на стенде фирмы "NMi EuroLoop" (Нидерланды) или на стенде Pigsartm компании "E.ON Ruhrgas AG" (Германия). |
Поверители
Скачать
|
Описание типа РБ 03 07 5555 20 [2015-03-05]
rb-03-07-5555-20_2015-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5555 20 [2020-07-14]
rb-03-07-5555-20_2020-07-14.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ультразвуковые Ecosonic XI2 (далее — счетчики) предназначены для измерения объема газа с приведением к стандартным условиям путем вычисления коэффициен та сжимаемости с использованием измеренных значений давления и температуры газа, а также введенных параметров газа.
Область применения — предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства.
Описание
Конструктивно счетчик состоит из:
первичного преобразователя, с установленными на нем шестью ультразвуковыми приемопередатчиками, размещенными на трех уровнях;
электронного блока;
блока датчиков температуры, давления и корректора Есо-рТ, встроенного в корпус;
- дисплея Eco-Touch.
Принцип действия счетчиков основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления потока газа пропорциональна скорости потока (расходу) газа в трубопроводе. При движении газа через счетчик происходит измерение интервалов времени прохождения ультразвуковых импульсов в акустических каналах, исходя из данных измерений, определяют среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя счетчика. По средней скорости потока вычисляют расход и объем прошедшего через счетчик газа с приведением к стандартным условиям путем вычисления коэффициента сжимаемости с использованием измеренных значений давления и температуры газа, а также введенных параметров газа.
Счетчики работают как при прямом, так и при обратном потоке измеряемой среды в трубопроводе.
Счетчики присоединяются к трубопроводу с помощью фланцев. Длина прямого участка трубопровода перед счетчиком должна быть не менее 10 DN (без выпрямителя потока), не менее 5 DN (с выпрямителем потока). Длина прямого участка трубопровода после счетчика должна быть не менее 3 DN.
Контроль работы счетчиков и вычисление всех параметров й&йзв^ггс^- с использованием программного обеспечения Eco-View. II \ \
Счетчики выполнены по классу взрывозащиты II 2 (2) G Ex d е ib [ib] mb 11 /
Внешний вид счетчика приведет на рисунке 1.
Место нанесение знака поверки в виде клейма-наклейки указаны в Приложение А к описанию типа.

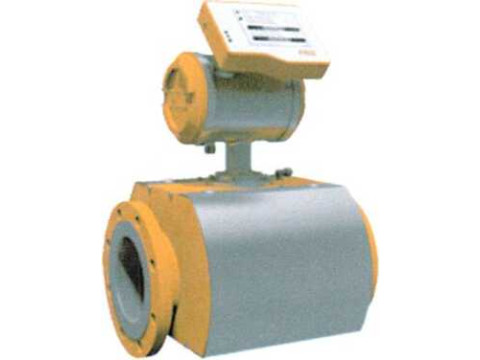

Рисунок 1. Внешний вид счетчика
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |
|
Диаметр условного прохода DN, мм |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 | |
|
Значения объёмных расходов, м3/ч: | ||||||||||
|
минимальный Qmjn |
8 |
10 |
25 |
40 |
65 |
100 |
160 |
180 |
240 | |
|
максимальный Qmax |
650 |
1000 |
2500 |
4000 |
6500 |
10000 |
16000 |
22000 |
30000 | |
|
Масса, кг, не более |
55 |
90 |
125 |
175 |
280 |
330 |
800 |
1350 |
1900 | |
|
Габаритные размеры, мм, не более | ||||||||||
|
длина |
240 |
300 |
450 |
600 |
750 |
900 |
1200 |
1500 |
1800 | |
|
ширина |
302 |
328 |
403 |
423 |
503 |
553 |
685 |
928 |
950 | |
|
высота |
555 |
585 |
635 |
675 |
745 |
800 |
873 |
1098 |
1170 | |
|
Диапазон абсолютного рабочего давления газа, бар реализован в следующих исполнениях, бар |
от 0,8 до 10 от 0,8 до 4; от 2 до 10 от 6 до 30; от 10 до 50 от 20 до 10 |
1 ; от 4 до 20; от 14 до 70; 1 | ||||||||
|
Пределы допускаемой относительной погрешности измерения объема газа при проведении поверки методом непосредственного сличения на эталонной расходомерной установке при атмосферном давлении (поверочная среда — воздух), % в диапазоне расходов: Qmin<Q<Qt Qt^Q^Qmax |
±1,0 ±0,5 | |||||||||
|
Пределы допускаемой относительной погрешности измерения объёма газа при проведении поверке методом непосредственного сличения при высоком давления (поверочная среда — природный газ), % в диапазоне расходов: Qmin<-Q<'Qt Qt^Q^Qmax |
±0,5 . ±0,2 7 |
7®^ \/Vtp. документов/ |
1^\ | |||||||
Продолжение таблицы 1
|
Пределы допускаемой относительной погрешности измерения рабочего абсолютного давления измеряемой среды. % |
±0.2 |
|
Пределы допускаемой относительной погрешности измерения абсолютной температуры. % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычислителя при расчё те объёма, приведенного к стандартным условиям. % |
±0.2 |
|
Пределы допускаемой погрешности измерения объёма газа, приведенного к стандартным условиям, в диапазоне изменения температур и давления измеряемой среды в условиях эксплуатации. % в диапазоне расходов: при поверке первичного преобразователя расхода при вы соком давлении на поверочной среде природный газ: Qmin<Q<Qt Qt<Q<Q,nax при поверке первичного преобразователя расхода при атмосферном давлении: Qmin<Q<Qt Qt<Q<Qmax |
±0.65 ±0.40 ±1,15 ±1,00 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 25 до плюс 55 |
|
Диапазон температур измеряемого газа, °C |
от минус 25 до плюс 55 |
|
Диапазон температур окружающего воздуха при храпении, °C |
от минус 40 до плюс 60 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 10 до 93 (с конденсацией влаги) |
|
Номинальное напряжение питания постоянного тока. В |
24 |
|
Потребляемая мощность. Вт. не более |
10 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 65 |
|
Примечание - Qt=O, 1 Qmax | |
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- счетчик газа ультразвуковой Ecosonic XI2;
- руководство по эксплуатации:
- выпрямитель потока (по заказу);
- методика поверки.
Гаэдавствояиив реда 1«змеренкй \ >*естт,й1жи Бмадо, \Д« депутатов 7
ТЕХИИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "RMA Mess- und Regeltechnik GmbH & Co. KG" (Германия).
СТБ OIML R 137-1/2-2017 Счетчики газа. Часть 1. Метрологические и технические требования. Часть 2. Метрологический контроль и методы испытаний
СТБ ISO 17089-1-2018 Измерение сред, протекающих в закрытых трубопроводах. Ультразвуковые счетчики газа. Часть 1. Счетчики для коммерческого учета на газоизмерительных станциях и измерений в газораспределительных системах.
МРБ МП.2455-2014 «Счетчики газа ультразвуковые Ecosonic Х12. Методика поверки».
Заключение
Счетчики газа ультразвуковые Ecosonic XI2 соответствуют требованиям документации фирмы «RMA Mess- und Regeltechnik GmbH & Co. KG» (Германия).
Соответствуют требованиям TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ТС RU C-DE.AA87.B.00312 до 03.08.2021).
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация соответствия № ТС N RU Д-ОЕ.АВ45.В.43560 до 04.02.2020).
Межповерочный интервал — не более 48 месяцев.
Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Республиканское унитарное предприятия «Гродненский центр стандартизации, метрологии и сертификации»
230003. Республика Беларусь, г. Гродно, пр. Космонавтов. 56
факс (0152) 64 31 41. тел. (0152) 64 31 29. эл. почта csms@csms.grodno.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
