Счетчики газа ультразвуковые БУГ-02

Номер в ГРСИ РФ:	РБ 03 07 7818 20
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Счетчики газа
Производитель / заявитель:	ИООО "РУСБЕЛГАЗ", г. Брест

Скачать

Описание типа РБ 03 07 7818 20 [2021-01-18]

rb-03-07-7818-20_2021-01-18.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Счетчики газа ультразвуковые БУГ-02 предназначены для измерения объема потребляемого природного газа по ГОСТ 5542 в диапазоне температур от минус 30 °C до 50 °C. В диапазоне температур от минус 23 °C до 50 °C счетчики газа приводят измеренный объем к стандартным условиям по температуре и давлению по ГОСТ 2939 (давление Рс=0,101325 МПа, температура tc=20 °C) при плотности природного газа в стандартных условиях в диапазоне от 0,66 до 1,05 кг/м3. В диапазоне температур от минус 30 °C до минус 23 °C счетчики продолжают производить учет газа с приведением к стандартным условиям с ненормированной относительной погрешностью.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 7818 20
Наименование	Счетчики газа ультразвуковые БУГ-02
Год регистрации	2020
Номер сертификата	13870
Дата регистрации	2020-11-26
Срок действия	2025-11-26
Получатель сертификата	ИООО "РУСБЕЛГАЗ", г. Брест, Республика Беларусь (BY)

Производитель / Заявитель

ИООО "РУСБЕЛГАЗ"

Адрес: ул. Московская, 202, 224020, г. Брест

Контакты: (+375 162) 52-2701, (0162) 28-11-97 / rusbelgaz.brest@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по МРБ МП.3039-2020.

Поверители

Скачать

Описание типа РБ 03 07 7818 20 [2021-01-18]

rb-03-07-7818-20_2021-01-18.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы Поверка Заключение

Назначение

Область применения - системы учета, контроля и регулирования природного газа на предприятиях газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства.

Описание

Принцип действия счетчиков газа основан на измерении времени распространения акустических волн в текущей среде. Время прохождения звуковых импульсов измеряется в обоих направлениях.

Счетчики газа состоят из первичного измерительного преобразо^^^^д блока электроники. Первичный измерительный преобразователь ^о^тодг из корпуса с установленными в нем преобразователями пьезоэлекфическими, датчиком температуры и датчиком абсолютного давления. Каждой датчик одновременно является передатчиком и приемником ультразвуковог<^1Щндла/ Расходомер построен по двухканальной двулучевой схеме с поочередной коммутацией преобразователей ультразвуковых на излучение и прием ультразвуковых колебаний в каждом канале. Зондирующий сигнал, формируемый вычислителем поступает на один преобразователь пьезоэлектрический первого канала, который излучает ультразвуковой сигнал в среду. Прошедший сигнал принимается другим преобразователем пьезоэлектрическим этого же канала и поступает для обработки в электронный блок, в который включен вычислитель и блок интерфейсов счетчика. В следующем цикле направление излучения и приема меняется и процесс излучения повторяется. Аналогичная процедура выполняется и для второго канала.

Измерение температуры производится посредством датчика температуры на основе полупроводникового сенсора типа ADT-742 фирмы Analog Devices.

Давление измеряется с помощью датчика давления 19 мм серии фирмы Honeywell типа 19CxxxPA7L или аналогичного. Предел измерения датчика давления ххх выбирается в соответствии с условиями эксплуатации счетчика, исходя из максимального давления газа в магистрали - ххх равно 100 на предел давления 0,7 МПа или 0,35 МПа.

Блок электроники установлен на корпусе первичного измерительного преобразователя и рассчитывает скорость потока газа, усредненную поперечному сечению счетчика газа, объемный расход и объем газа в прямом направлении (направление газа указано стрелкой на корпусе счетчика), приведенный объемный расход и приведенный объем, температуру газа, абсолютное давление газа, скорость потока газа по каждой траектории.

В состав блока электроники входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, сообщения об ошибках, показания от преобразователей температуры и давления.

Счетчик имеет программное обеспечение (далее - ПО).

Программное обеспечение счетчиков является встроенным. Идентификацией соответствия ПО является номер версии ПО, который в соответствии с принципом разделения ПО состоит из двух частей. Первая часть (до точки) отображает состояние ПО, подлежащее метрологическому контролю и определяется как контрольная сумма. Изменение законодательно контролируемой части ПО автоматически приводит к изменению первой части номера версии. Вторая часть номера ПО, которая не подлежит контролю, устанавливается разработчиком и служит для контроля соответствия версии ПО последним обновлениям, сделанным разработчиком. Метрологически значимая (законодательно контролируемая) часть ПО защищена от несанкционированных изменений с помощью контрольной суммы. При изменении законодательно контролируемой контрольной сумш^с^четчик выдает соответствующее сообщение. (if

Параметры, которые влияют на метрологические характеристики счетчика, защищены от случайного или преднамеренного изменениях^ Застройка изменения параметров возможна только в специальном режиме счетчика после ввода уполномоченным лицом уникального ПИН-кода.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении счетчика.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Пример номера версии (идентификацио нный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

не применяется

4185.ХХ

4185

не применяется

Имеется возможность подключения счетчиков газа к персональному компьютеру.

Блок интерфейсов счетчиков газа содержит узлы интерфейсов RS-232, RS-485 с гальванической развязкой и Ethernet.

Счетчики газа имеют энергонезависимую память и память для хранения архивной информации.

Счетчики газа имеют степень взрывозащиты, маркировка взрывозащиты по ГОСТ 31610.11-2014 и ГОСТ 31610.0-2014: 1Ех ib IIAT4 Gb X.

Счетчики газа выпускают следующих типоразмеров: БУГ-02 Т160; БУГ-02 Т250; БУГ-02 Т400; БУГ-02 Т650; БУГ-02 Т1000.

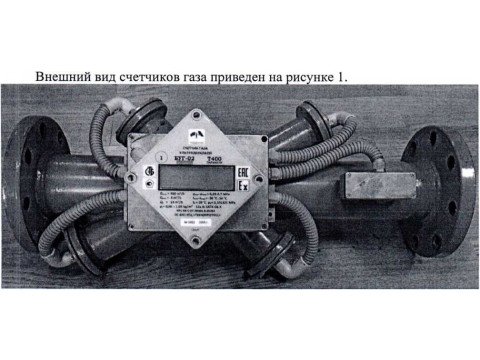

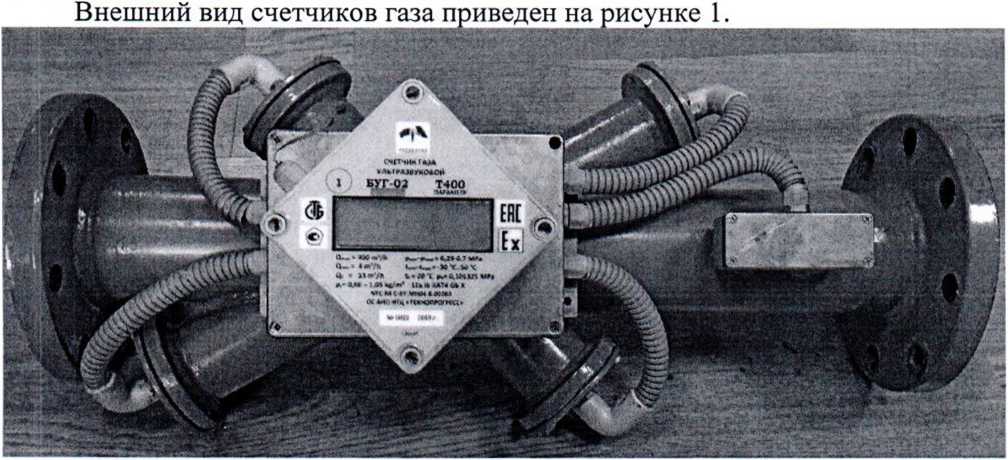

Рисунок 1 Внешний вид счетчиков газа БУГ-02.

Место нанесения знака поверки (клейма-наклейки) пломбирования поверителем и ОТК изготовителя приведены в прил; рисунок А1. (!

:ста

осударсте^нный реестр] средств измь.^иий ] t Республгн- Е .::угь / \Для документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики счетчиков газа БУГ-02 приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики
Наименование характеристики	Т160	Т250	Т400	Т650	Т1000
1	2	3	4	5	6
Диаметр условного прохода, мм	65	65	80	125	125
Диапазон измерений расхода, м3/ч	от 1,6 до 160	от 2,5 до 250	от 4,0 до 400	от 6,5 до 650	от 10,0 до 1000
Переходный расход, м3/ч	37	37	53	130	130
Скорость потока газа при переходном расходе, м/с	3
Предел допускаемой относительной погрешности при измерении объема в рабочих условиях (при проведении поверки методом непосредственного сличения на эталонной расходомерной установке при атмосферном давлении, поверочная среда - воздух), %	±1,2 в диапазоне измерений Qmin — Q < Qt ±1,0 в диапазоне измерений Qt — Q — Qmax где Qt - переходный расход
Пределы допускаемой относительной погрешности при измерении объема приведенного к стандартным условиям в диапазоне температур от -23 °C до 50 °C, %	±1,5 в диапазоне измерений Qmin<Q<Qt ±1,3 в диапазоне измерений Qt — Q — Qmax
Допускаемая относительная погрешность при вычислении объема приведенного к стандартным условиям, %	±0,05
Допускаемая относительная погрешность при измерении температуры газа, %	±0,2
Допускаемая относительная погрешность при измерении давления, %	±0,5
Диапазон рабочих давлений измерения газа, МПа	от 0,15 до 0,35 от 0,29 до 0,70
Диапазон температур измеряемого газа, °C	от - 30 до 50
Диапазон температур окружающего воздуха при эксплуатации, °C	от - 40 до 55 и относительной влажности воздуха 95 % без конденсации влаги
Диапазон температур окружающего воздуха при хранении, °C	от 5 до 40
Диапазон температур окружающего воздуха при транспортировании, °C	от - 40 до 50^^				J <v
Относительная влажность воздуха при хранении и транспортировании, %	с а /\ средств изменений 1 не более 80 % уресп^.-.. у»/ , _ V, \ДЛЯ Документов/ // при 25 С без конденсавдН'Влаги^/

Номинальное напряжение питания (встроенная литиевая батарея), В	3,6
Потребляемая мощность, мВт	10
Продолжительность работы батареи, не более, час	8760
Степень защиты оболочки по ГОСТ 14254	IP 65
Чувствительность счетчиков, м3/ч	0,0025 Qmax
Устойчивость к воздействию случайных и синусоидальных вибраций при эксплуатации в диапазоне частот, Гц	от 10 до 150 с ускорением до 7 м/с2 и до 10 м/с2 соответственно
Устойчивость к воздействию вибрационных нагрузок при транспортировании в диапазоне частот, Гц	от 10 до 150 с ускорением до 9,8 м/с2
Устойчивость к воздействию ударов при транспортировании со значением пикового ударного ускорения 98 м/с2, длительностью ударного импульса 16 мс, количество ударов	1000±10

Габаритные размеры счетчиков и их масса приведены в таблице 3.

Таблица 3

Типоразмер счетчика	Ду, ММ	Номинальный диаметр фланцев, мм	Г абаритные размеры не более, мм	Масса не более, кг
Т160	65	180	540x255x265	14,0
Т250	65	180	540x255x265	14,0
Т400	80	195	590x285x275	17,0
Т650	125	245	632x315x325	25,0
Т1000	125	245	632x315x325	25,0

Минимальная длина прямолинейного участка трубопровода до счетчика -не менее 10 Ду. В случае конфигурации трубопровода два изгиба под углом 90° применять стабилизатор потока в форме перфорированных дисков.

Минимальная длина прямолинейного участка трубопровода после счетчика - не менее 3 Ду.

Гарантийный срок эксплуатации счетчиков - 24 месяца со дня ввода в эксплуатацию.

Гарантийный срок хранения счетчиков - не более 6 месяцев со дня изготовления.

Срок службы счетчиков - не менее 12 лет.

осударсгбен/1нй регистр средств из

Ресл /5л.1 иf ।

и документ

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель счетчиков и на эксплуатационную документацию типографским способом.

Комплектность

Комплектность счетчика указана в таблице 4.

Таблица 4

Наименование и обозначение изделия	Кол-во	Заводской номер	Примечание
1. Счетчик газа ультразвуковой	1
2. Счетчик газа ультразвуковой БУГ-02. Паспорт. БАСР 644.00.00.00 ПС	1
3. Счетчик газа ультразвуковой БУГ-02. Руководство по эксплуатации. БАСР 644.00.00.00 РЭ	1
4. Упаковка	1
5. Ключ магнитный	1
6. Стабилизатор потока	1		По отдельному заказу
7. Кабель интерфейса RS-232	1		По отдельному заказу
8. Адаптер Ethernet	1		По отдельному заказу
9. Методика поверки	1		По отдельному заказу
