Счетчики газа ультразвуковые БУГ-01
| Номер в ГРСИ РФ: | РБ 03 07 4489 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ИООО "РУСБЕЛГАЗ", г. Брест |
|
Описание типа РБ 03 07 4489 20 [2010-11-29]
rb-03-07-4489-20_2010-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2023-05-25]
rb-03-07-4489-20_2023-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2013-09-30]
rb-03-07-4489-20_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2012-10-05]
rb-03-07-4489-20_2012-10-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2015-05-13]
rb-03-07-4489-20_2015-05-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2020-12-07]
rb-03-07-4489-20_2020-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2016-03-02]
rb-03-07-4489-20_2016-03-02.pdf
|
Скачать |
Счетчики газа ультразвуковые БУГ-01 (далее - счетчики) предназначены для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях, с приведением измеренного объема газа к стандартным условиям по температуре и давлению и возможностью передачи информации в централизованную систему учета.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4489 20 |
| Наименование | Счетчики газа ультразвуковые БУГ-01 |
| Год регистрации | 2020 |
| Номер сертификата | 13826 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2025-10-29 |
| Получатель сертификата | ИООО "РУСБЕЛГАЗ", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
ИООО "РУСБЕЛГАЗ"
Адрес: ул. Московская, 202, 224020, г. Брест
Контакты: (+375 162) 52-2701, (0162) 28-11-97 / rusbelgaz.brest@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 72 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2092-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 4489 20 [2010-11-29]
rb-03-07-4489-20_2010-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2023-05-25]
rb-03-07-4489-20_2023-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2013-09-30]
rb-03-07-4489-20_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2012-10-05]
rb-03-07-4489-20_2012-10-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2015-05-13]
rb-03-07-4489-20_2015-05-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2020-12-07]
rb-03-07-4489-20_2020-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4489 20 [2016-03-02]
rb-03-07-4489-20_2016-03-02.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ультразвуковые БУГ-01 (далее - счетчики) предназначены для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях, с приведением измеренного объема газа к стандартным условиям по температуре и давлению и возможностью передачи информации в централизованную систему учета.
Область применения: общественные, коммунально-бытовые здания, промышленные предприятия, потребляющие газ, а также автоматизированные системы учета, контроля и регулирования газа.
Описание
Счетчики измеряют температуру, абсолютное давление и скорость потока газа. По измеренным параметрам в счетчиках вычисляются расход и объем газа, а также расход и объем газа, приведенный к стандартным условиям по температуре и давлению.
В счетчиках реализован метод поочередного излучения пьезоэлектрическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в мерном участке счетчика по и против потока газа. Полученная разность и сумма времени распространения ультразвука используются для вычисления прошедшего через мерный участок объема газа в рабочих условиях (в соответствии с ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода»). Расчет коэффициента сжимаемости ведется согласно ГОСТ 30319.2-2015. Для вычисления объема газа, приведенного к стандартным условиям по температуре и давлению (V?), используются данные, поступающие с датчиков температуры и давления, и данные о параметрах газа. Обработанная и накопленная информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчика и может передаваться в централизованную систему учета через стандартный последовательный интерфейс RS-232 и, при необходимости, через интерфейс RS-485.
Измерение температуры проводится посредством датчика температуры, основным элементом конструкции которого является термопреобразователь сопротивления с классом допуска не ниже В и НСХ Pt500 по ГОСТ 6651-2009. Датчик вкручивается в гильзу, вваренную в присоединенный к выходному фланцу счетчика трубопровод, и состыковывается с разъемом блока вычислителя (рисунок 1).

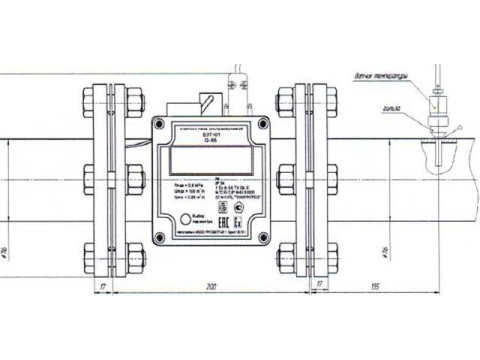

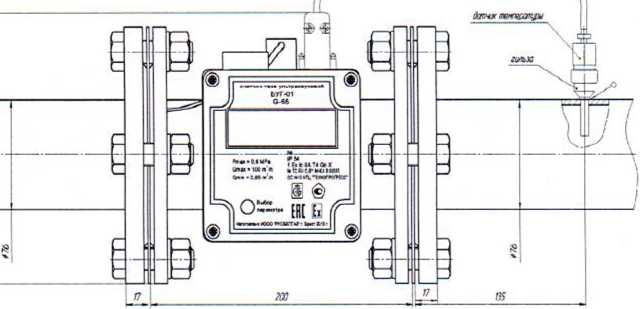

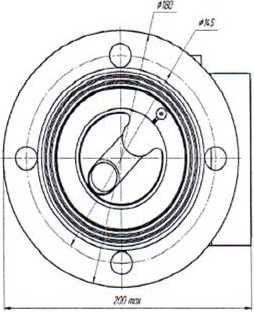

Рисунок 1
