Счетчики газа бытовые ультразвуковые РБГ У

Назначение

Счетчики газа бытовые ультразвуковые РБГ У (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018 с приведением измеренного в рабочих условиях объема газа к стандартным условиям по температуре газа 293,15 К (20 °C) и без приведения к стандартным условиям по температуре газа 293,15 К (20 °C), с максимальным избыточным рабочим давлением газа 50 кПа, с отображением информации об объеме потребленного газа на табло счетчика, архивированием и возможностью передачи информации в централизованную систему учета.

Область применения - жилищно-коммунальное и бытовое хозяйство.

Описание

Счётчики состоят из блока измерителя расхода, представляющего собой герметичный измерительный канал (расходомерный участок) с установленными в нем ультразвуковыми датчиками.

В счетчиках реализован метод поочередного излучения электроакустическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в расходомерном участке счетчика и произведении вычислений прошедшего через счетчик объема газа в рабочих условиях с дальнейшим выводом объема газа на ЖКИ счётчика. Для вычисления объема газа, приведенного к стандартным условиям по температуре, используются также данные, поступающие с датчика температуры. Обработанная и накопленная вычислителем информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчиков.

Счетчики выпускают следующих исполнений:

- Тк - с температурной коррекцией;

- А - с архивом;

- Тк А М - с температурной коррекцией и функцией беспроводной передачи данных;

- А М - с архивом и функцией беспроводной передачи данных.

Направление подачи газа указано стрелкой на дне корпуса счетчиков.

Счетчики имеют последовательный интерфейс RS-232 для передачи текущих и архивных данных в системы дистанционного сбора и передачи информации^ичВДЯ подключения различных модулей передачи данных. Программное обеспе«^йЦ?^\ (GX_gas.hex, версии V.35) имеет защиту от несанкционированного вмещатёльства.

I .Государственный реестр) К

,                                                   II средств изменений / !:

ЛИСТ 1 ИЗ 5                                        V \ Ресг!У6ли>^ Беларусь /

“    “                                      \Для документе!/ //

Счётчики с функцией беспроводной передачи данных обеспечивают передачу на удаленный сервер текущего потребленного объема газа в м3 (целого значения).

Внешний вид счетчика представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа и места для нанесения клейм-наклеек приведены в приложении А.

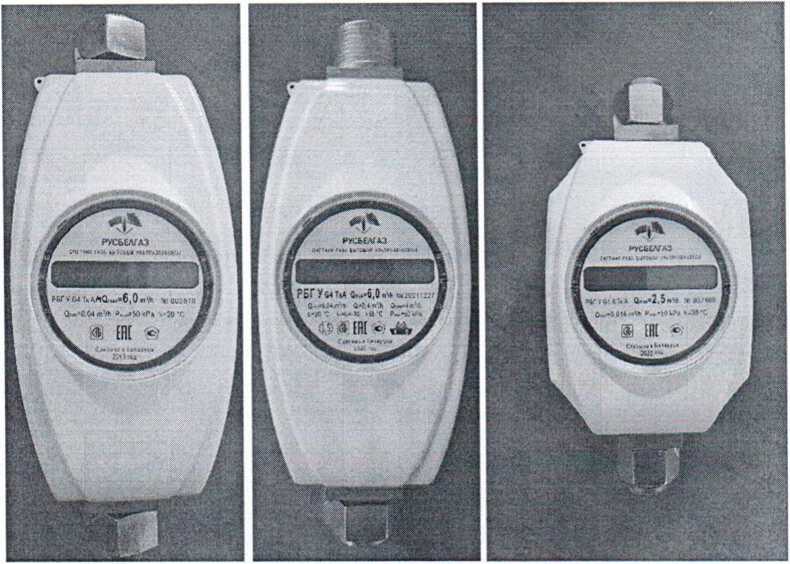

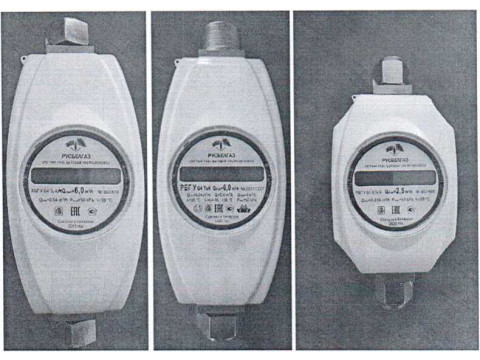

Рисунок1. Внешний вид счетчиков РБГ У

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков приведены в таблице 1.

Таблица 1

Гоеударственний реесп I ««рений \ Респ-, 6л,«и Беларусь .

\Для документов/

Продолжение таблицы 1

Ёмкость отсчетного устройства счетчиков 99999,999 м3.

Электрическое питание счетчиков осуществляется от автономного источника питания - литиевой батареи с номинальным напряжением 3,6 В, обеспечивающей поддержание работоспособности без замены батареи не менее 10 лет.

Счетчики имеют энергонезависимую память для хранения часовых, суточных и месячных значений объема газа, а также архива отказов и нештатных ситуаций с указанием времени и характера возникающих неисправностей. В счетчиках обеспечивается хранение указанных параметров в случае отсутствия напряжения питания в течение всего срока службы.

Счетчики регистрируют расход 1,2Омакс и после этого обеспечивают установленный предел погрешности при расходе QMaKC.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха при эксплуатации, транспортировании и хранении счетчики соответствуют группе С1 по ГОСТ 12997-84. Диапазон температуры окружающего воздуха от минус 30 °C до плюс 55 °C и относительной влажности 95% при 35 °C и более низких температурах, без конденсации влаги.

По прочности к воздействию механических воздействий при эксплуатации счетчики соответствуют группе L1 по ГОСТ 12997-84, при транспортировании группе N2 ГОСТ 12997-84.

Счетчики устойчивы к термическому воздействию окружающей среды не менее 450 °C.

Счетчики герметичны при температуре окружающей среды 120 °C и наибольшем избыточном рабочем давлении.

Счетчики прочные к воздействию переменного магнитного поля с частотой 50 Гц и напряженностью 400 А/м.

Счетчики устойчивы к воздействию электростатических разрядов в соответствии с СТБ IEC 61000-4-2-2011 по критерию качества функционирования А испытательный уровень 2.

Счетчики устойчивы к воздействию радиочастотного электромагнитного поля в соответствии с СТБ IEC 61000-4-3-2009 испытательный уровень 2 (3 В/м) по критерию качества функционирования А.

Гарантийный срок эксплуатации счётчика - 30 месяцев с даты ввода его в эксплуатацию, но не более 36 месяцев с даты изготовления.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель счетчиков методом офсетной печати, а также на паспорт-руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки счетчиков входит:

- счетчик газа бытовой ультразвуковой РБГ У - 1 шт.;

- паспорт-руководство по эксплуатации - 1 экз.;

- прокладка - 2 шт.;

- упаковка - 1 шт.;

- методика поверки (по отдельному заказу) - 1 экз.

- монтажный комплект (по отдельному заказу) - 1 компл.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 809001016.004-2014 «Счетчики газа бытовые ультразвуковые РБГ У». Технические условия.

МРБ МП.2464-2014 «Счетчики газа бытовые ультразвуковые РБГ У». Методика поверки.

Заключение

Счетчики газа бытовые ультразвуковые РБГ У соответствуют требованиям ТУ BY 809001016.004-2014, ТР ТС 020/2011 (декларация о соответствии ТС № BY/112 11.01. ТР020 004 03907, действительна до 03.06.2020).

Межповерочный интервал - не более 120 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.

Научно-исследовательский

центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1.0025.
