Преобразователи измерительные серии S
| Номер в ГРСИ РФ: | РБ 03 13 6560 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Pepperl+Fuchs", Германия |
|
Описание типа РБ 03 13 6560 18 [2018-04-14]
rb-03-13-6560-18_2018-04-14.pdf
|
Скачать |
Преобразователи измерительные серии S (далее - преобразователи) предназначены для измерительных преобразований аналоговых сигналов от датчиков в виде силы, напряжения постоянного электрического тока и электрического сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, а также для питания пассивных датчиков сопротивления, распложенных в опасной зоне.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6560 18 |
| Наименование | Преобразователи измерительные серии S |
| Год регистрации | 2018 |
| Номер сертификата | 11703 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "Pepperl+Fuchs", Германия (DE), Сингапур (SG) |
Производитель / Заявитель
фирма "Pepperl+Fuchs"
Адрес: Lilienthalstrasse 200, 68307 Mannheim, Germany / 18 Ayer Rajah Crescent, Singapore 1399942, Singapore
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2798-2018. |
Поверители
Скачать
|
Описание типа РБ 03 13 6560 18 [2018-04-14]
rb-03-13-6560-18_2018-04-14.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные серии S (далее - преобразователи) предназначены для измерительных преобразований аналоговых сигналов от датчиков в виде силы, напряжения постоянного электрического тока и электрического сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, а также для питания пассивных датчиков сопротивления, распложенных в опасной зоне.
Область применения - системы регулирования, контроля и управления технологическими процессами и могут быть использованы в различных областях хозяйственной деятельности.
Описание
Принцип действия преобразователей основан на модуляции измерительного сигнала (наложение измерительного сигнала на несущую частоту), аналого-цифровом преобразовании, с последующей гальванически разделенной передачей двоичных разрядов и цифро-аналоговом преобразовании.
Аналоговый сигнал подается на вход электронных микросхем, входящих в состав преобразователя. Микропроцессор обрабатывает сигналы и передает в цифровом виде через оптопары на цифро-аналоговый преобразователь выходной цепи.
Конструктивно преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты с микросхемами и оптопарами. Оптопары выполняют функцию гальванической развязки цепей. Печатные платы устанавливаются в корпуса из полимерных материалов. Клеммы для подключения входных, выходных цепей и цепей электропитания расположены в корпусе. Преобразователи устанавливаются на 35 мм DIN-рейку.
Преобразователи конфигурируются с помощью органов управления и настройки, а также с помощью программного обеспечения «PACTware» и соответствующего адаптера для подключения преобразователя к персональному компьютеру.
Некоторые модификации рассчитаны на передачу SMART и HART сигналов, налагаемых на аналоговые сигналы.
Структурная схема условного обозначения преобразователей представлена на рисунке 1.

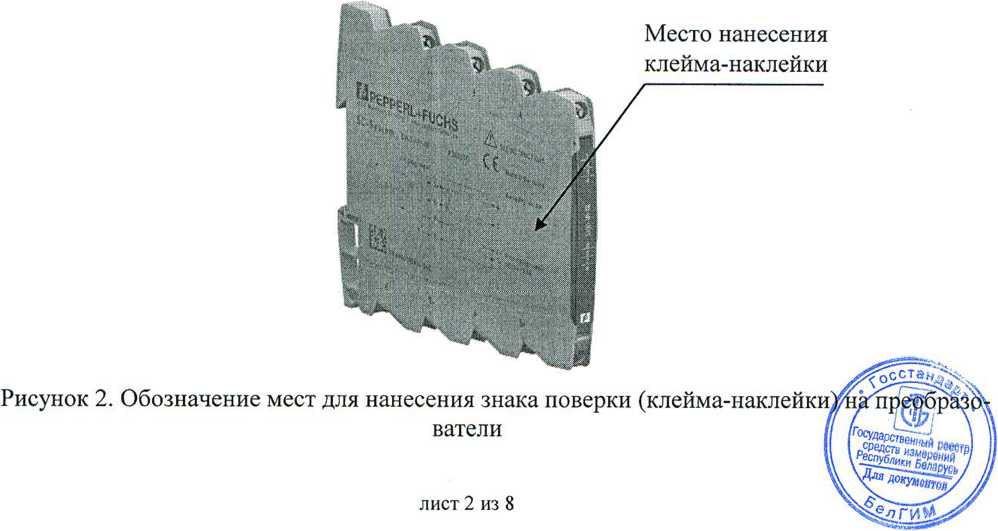

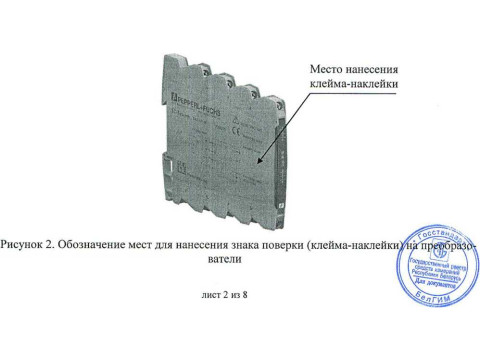

Обозначение мест для нанесения знака поверки (клейма-наклейки) на преобразователи приведено на рисунке 2.
9 Дополнительные функции, при наличии
8 Назначение выходных каналов
7 Количество выходных каналов
6 Назначение входных каналов
5 Количество входных каналов
4 Тип источника питания
3 Тип клемм
2 Исполнение
1 Серия
|
Позиция 1 |
S-серия | ||
|
Позиция 2 |
1 |
\ Тип корпуса 1, ширина - 6,2 мм | |
|
Позиция 3 |
р |
Пружинные клеммы Винтовые клеммы | |
|
S | |||
|
Позиция 4 |
D |
24 В постоянного тока | |
|
L |
Питание от контура | ||
|
Позиция 5 |
1 2 |
1 канал 2 канала | |
|
Позиция 6 |
AI |
Аналоговый вход | |
|
TI |
Преобразователь температуры | ||
|
Fl |
: Преобразователь частоты | ||
|
; |
, канал 2 канала | ||
|
Позиция 8 |
С |
Токовый выход | |
|
R |
Релейный выход | ||
|
и |
{ Универсальный выход | ||
|
Позиция 9 |
( 1 |
Изолированный усилитель | |
|
2 |
Изолированный усилитель биполярных сигналов | ||
|
3 |
Преобразователь напряжения (мВ) | ||
|
н |
HART |
Рисунок 1. Структурная схема условного обозначения преобразователей.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики преобразователей указаны в таблицах 1-10. Основные технические характеристики преобразователей указаны в таблице 11. Сокращения, принятые в таблицах 1-10: ВП - верхний предел диапазона измерений, ИВ - измеряемая величина.
Таблица 1. Преобразователь S1SD-1AI-1C.H.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
± 0,1 % от ВП |
± 0,01 % от ВП |
Таблица 2. Преобразователь S1SD-1AI-1U.1.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА Напряжение постоянного тока: 0... 10 В; 2... 10 В |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА Напряжение постоянного тока: 0... 10 В; 2... 10 В |
± 0,1 % от ВП |
±0,01 % от ВП |
Таблица 3. Преобразователь S1SD-1AI-2C.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
± 0,1 % от ВП |
±0,01 % от ВП |
Таблица 4. Преобразователь S1SD-1AI-1U.2.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: |
Сила постоян- | ||
|
0 ... 20 мА; |
ного тока: | ||
|
4 ... 20 мА; |
0... 20 мА; | ||
|
0... 10 мА; |
4 ... 20 мА; | ||
|
2 ... 10 мА; |
—10 ... +10 мА; | ||
|
-10 ... +10 мА; |
-20 ... +20 мА | ||
|
-20 ... +20 мА |
Напряжение | ||
|
Напряжение постоянного |
постоянного |
±0,1 % от ВП |
±0,01 % от ВП |
|
тока: |
тока: | ||
|
0... 5 В; |
0... 5 В; | ||
|
1 ...5 В; |
1 ... 5 В; | ||
|
0... 10 В; |
0... 10 В; | ||
|
2... 10 В; |
2... 10 В; | ||
|
-5 ...+5 В; |
-5 ...+5В; | ||
|
-10...+10В |
-10 ... +10В |
Таблица 5. Преобразователь S1SD-1AI-1U.3.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Напряжение постоянного тока: -60 ... +60 мВ; - 100 ... +100 мВ; - 150 ... +150 мВ; - 250 ... +250 мВ; - 300 ... +300 мВ; -500 ... +500 мВ |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА; -10 ... +10мА; -20 ... +20 мА Напряжение постоянного тока: 0... 5 В; 1 ... 5 В; 0... 10 В; 2... 10 В; -5 ... +5 В; -10 ... +10В |
±0,1 % от ВП |
±0,01 % от ВП |
Таблица 6. Преобразователь S1SD-1AI-1U.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА Напряжение постоянного тока: 0... 10 В; 2... 10 В |
± ОД % от ВП |
± 0,01 % от ВП |
Таблица 7. Преобразователь S1SD-1AI-2U.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА Напряжение постоянного тока: 0... 5 В; 1 ...5 В; 0... 10 В; 2... 10 В |
± 0,1 % от ВП |
± 0,01 % от ВП |
Таблица 8. Преобразователь S1SD-1FI-1R.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Частота переменного тока: 0,01 ... 50000 Гц |
Релейный выход |
±0,1 % от ИВ |
± 0,01 % от ИВ |
|
Таблица 9. Преобразователь S |
1SD-1TI-1U. | ||
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Напряжение постоянного тока: -100 ... +100 мВ; -1000 ... +1000 мВ |
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА; 0 ... 10 мА; 2 ... ЮмА Напряжение постоянного тока: 0... 5 В; 1 ...5 В; 0... 10 В; 2... 10 В |
± (0,1 % от ВП + 0,1 % от ИВ) |
±0,01 % от ВП |
|
Сопротивление постоянному току: 0 ... 5 кОм |
± (0,1 % от ВП + 0,02 % от ИВ) | ||
|
Сигналы от потенциометрических датчиков: 0,2 ... 50 кОм |
± (0,1 % от ВП + 0,02 % от ИВ) | ||
|
Сигналы от термопреобразователей сопротивления: PtlOO (-200 °C ... +850 °C); Pt200 (-200 °C ... +850 °C); Pt500 (-200 °C ... +850 °C); PtlOOO (-200 °C ... +850 °C); NilOO (-60 °C ... +180 °C); Ni200 (-50 °C ... +180 °C); Ni500 (-50 °C ...+180 °C); NilOOO (-50 °C...+180 °C) |
± (0,1 % от ВП + 0,05 % от ИВ) или ±(0,1 % от ВП + 0,1 °C), выбирается большее значение | ||
|
Сигналы от термопар: К (-270 °C ... +1372 °C); В (+250 °C ... +1820 °C); Е (-270 °C ... +1000 °C); J (-210 °C ... +1200 °C); N (-270 °C ... +1300 °C); R (-50 °C ... +1768 °C); S (-50 °C...+1768 °C) |
± (0,1 % от ВП + 0,1 % от ИВ) или ±(0,1 % от ВП + 0,3 °C), выбирается большее значение | ||
Таблица 10.
S1SL-1AI-1C, S1SL-2AI-2C.
|
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности при изменении температуры на 1 °C от 20 °C |
|
Сила постоянного тока: 0 ... 20 мА; 4 ... 20 мА |
Сила постоянного тока: 0 ... 20 мА; 4... 20 мА |
± 0,1 % от ВП |
±0,01 % от ВП |
|
- дополнительная погрешность при увеличении нагрузки на 100 Ом составляет ± %'®'ИЙ\ | |||
Таблица 11. Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температур окружающего воздуха относительная влажность окружающего воздуха |
-25 °C ... +70 °C; до 95 % без конденсации |
|
Условия хранения: - диапазон температур окружающего воздуха |
-40 °C ... +85 °C |
|
Напряжение питания: - S1SD-* - S1SL-* |
16,8 ... 31,2В 2,2 ... ЗОВ |
|
Потребляемая мощность - S1SD-1AI-1C.H, S1SD-1AI-1U - S1SD-1AI-1U.1 - S1SD-1AI-1U.2, S1SD-1AI-1U.3 - S1SD-1AI-2U, S1SD-1AI-2C - S1SD-1FI-1R - S1SD-1TI-1U - S1SL-1AI-1C - S1SL-2AI-2C |
1,3 Вт 0,7 Вт 0,8 Вт 1,4 Вт 1,1 Вт 0,9 Вт 0,3 Вт 0,6 Вт |
|
Степень защиты оболочки |
IP20 |
|
Габаритные размеры |
6,2x97x107 мм |
|
Масса, не более |
0,070 кг |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки преобразователей в соответствии с технической документацией фирмы «Pepperl+Fuchs GmbH», Германия, Сингапур.
Нормативные документы
Техническая документация фирмы «Pepperl+Fuchs GmbH», Германия, Сингапур
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
МРБ МП^/7/^-2018 «Преобразователи измерительные серий Н, К, S. Методика поверки»
Заключение
Преобразователи измерительные серии S соответствуют требованиям технической документации фирмы «Pepperl+Fuchs GmbH», Германия, Сингапур, ГОСТ 12997-84 «Изделия ГСП. Общие технические условия», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (сертификат соответствия № ТС RU C-DE.MH04.B.00397).
Межповерочный интервал - не более 12 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс+375 152 64 31 29, тел. +375 152 64 31 41
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
