Термостаты низкотемпературные "Криостат"

Назначение

Термостаты низкотемпературные "Криостат" (далее - термостаты) предназначены для создания термостатированной среды, измерения и поддержания температуры в лабораторных условиях.

Область применения - поверка и исследование средств измерений температуры, научно-исследовательские лаборатории.

Описание

Принцип действия термостатов основан на равномерном нагреве и перемешивании жидкости в рабочем объеме термостата. Термостат обеспечивает цифровую индикацию измеряемой температуры среды и поддержание температуры в течение заданного времени.

Термостаты изготавливают в четырех модификациях: Криостат А1.02, Криостат А1.05, Криостат А2.02, Криостат А2.05, отличающихся диапазоном измерения и пределами допускаемой абсолютной погрешность измерения температуры.

Термостаты состоят из термостатируемой ванны в защитном кожухе и электронного блока управления. Термостатируемая ванна изготовлена из нержавеющей стали, в нижней части которой расположен сливной кран. В качестве термостатируемой жидкости используется спирт технический по ГОСТ 18.300-87. В блоке управления размещены мешалка, нагреватель, датчик температуры, испаритель. Все узлы термостата расположены на шасси, которые выполняют функцию несущей конструкции.

Стабилизация и автоматическое поддержание температуры теплоносителя осуществляется с помощью регулятора мощности.

Перемешивающее устройство, состоящее из электродвигателя и мешалки, позволяет достигать равномерного распределения температуры поля во всем объеме термостатируемой жидкости.

Управление термостатом осуществляется с помощью клавиатуры, расположенной на передней панели блока управления. Задаваемые режимы индицируются на табло индикации, при достижении режима подается звуковой сигнал.

Внешний вид термостата приведен на рисунке 1.

Схема с указанием места нанесения знака поверки приведена в приложении А.

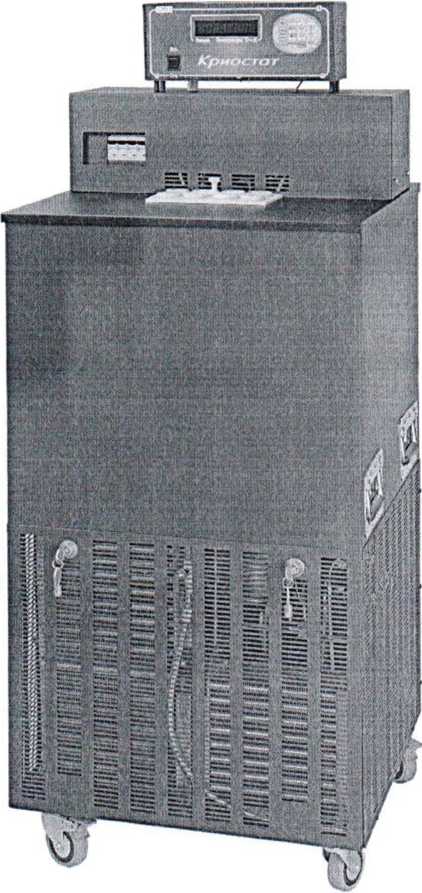

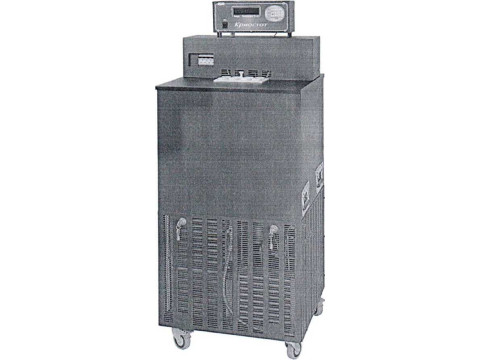

Рис. 1 Внешний вид термостата

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания переменного тока, В

Класс защиты от поражения электрическим током Габаритные размеры термостата, мм, не более Габаритные размеры рабочей зоны, мм, не более Масса термостата, кг, не более:

- Криостат А1.02; Криостат А1.05

- Криостат А2.02; Криостат А2.05

Диапазон измерения и поддержания температуры среды, °C:

- Криостат А1.02; Криостат А1.05

- Криостат А2.02; Криостат А2.05

Пределы допускаемой абсолютной погрешности при измерения температуры, °C - Криостат А1.02; Криостат А2.02

- Криостат А1.05; Криостат А2.05

Нестабильность поддержания температуры, °C, не более:

Неравномерность температуры в рабочем объеме, °C, не более

Потребляемая мощность, В-A, не более

Условия эксплуатации:

- диапазон температур окружающего воздуха, °C;

- относительная важность воздуха при 25 °C, %;

Средняя наработка на отказ, ч, не менее

Среднее время восстановления, ч, не более

Средний срок службы, лет, не менее

230 ± 23

I по ГОСТ 12.2.091-2012 620x760x1500 100x180x350

185

150

от минус 80 до плюс 20 (от 193 К до 293 К)

от минус 40 до плюс 20 (от 233 К до 293 К)

±0,02 ±0,05

±0,01

± 0,01

4000

от 15 до 25

80

10000

5

5

ЗНАК УТВЕРЖДЕНИЧ ТИПА

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель термостата.

Комплектность

Комплект поставки представлен в таблице 1. Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электронных и магнитных величин. Общие технические условия».

ТУ РБ 100270996.005-2001 «Термостаты низкотемпературные «Криостат». Технические условия».

МП.МН 1073-2002 (изменение №2) «Термостаты низкотемпературные «Криостат». Методика поверки».

Заключение

Термостаты низкотемпературные «Криостат» соответствуют техническим условиям ТУ РБ 100270996.005-2001.

Термостаты низкотемпературные «Криостат» соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации ТС BY/112 11.01 .ТР004 003 16196 от 17.03.2016).

Межповерочный интервал - не более 24 месяцев.
