Термостаты низкотемпературные «Криостат»

Назначение

Термостаты низкотемпературные «Криостат» (далее - термостат) предназначены для создания термостатированной среды и измерения ее температуры в лабораторных условиях.

Область применения: медицина, различные отрасли промышленности.

Описание

Термостат выполнен в едином корпусе и состоит из термостатированной ванны в защитном кожухе и электронного блока управления.

Термостатированная ванна представляет собой сосуд из нержавеющей стали. Температура в термостатированной ванне измеряется с помощью термометра сопротивления (далее - ТС).

Блок управления включает в себя устройство перемешивания (далее - УН), устройство охлаждения (далее - У О), ТС и электронный блок, на передней панели которого закреплены платы цифрового индикатора и клавиатуры.

Электронные модули блока управления термостата размещены на шасси электронного блока и соединены между собой разъемами.

Блок управления установлен на верхней стороне корпуса и соединён с ванной посредс твом монтажных плит.

Аналого-цифровой преобразователь (далее - АЦП) преобразует электрический сигнал ТС в цифровой код, который поступает в микроконтроллер (далее - МК) для обработки и преобразования в значение температуры. На цифровом индикаторе (далее - ЦИ) отображается значение температуры и другая дополнительная информация о различных режимах работы термостата.

Охлаждение рабочей среды, в качестве которой используется спирт технический по ГОСТ 18.300-87, происходит с помощью УО, подключаемого к источнику холода с помощью гибких шлангов.

Стабилизация температуры рабочей среды производится с помощью элемента, который подключен к регулятору мощности (далее - РМ). В зависимости от измеренной температуры МК управляет РМ, меняя подачу холода в рабочую среду, тем самым достигая термостабилизации при заданной температуре.

УП, состоящее из электродвигателя и системы подъема уровня теплоносителя, позволяет достичь равномерного распределения температурного поля по всему объему рабочей зоны.

Термостат обеспечивает цифровую индикацию измеряемой температуры среды и поддержание температуры в течение заданного времени.

Термостат управляется пользователем с помощью кнопочной многофункциональной клавиатуры. Каждая из кнопок используется как для ввода цифр, так и для установки различных режимов работы термостата. Для отображения информации используется светодиодный индикатор. Помимо световой индикации термостат имеет звуковую сигнализацию, которая в любой момент времени может быть включена или выключена. Также в своем составе термостат имеет энергонезависимую память, которая позволяет сохранять основные настройки после выключения питания.

Термостат изготавливают в четырех модификациях: Криостат А 1.02, Криостат А1.05, Криостат Л2.02, Криостат А2.05, отличающихся диапазоном воспроизведения температуры среды и пределами допускаемой абсолютной погрешности при измерении температуры среды.

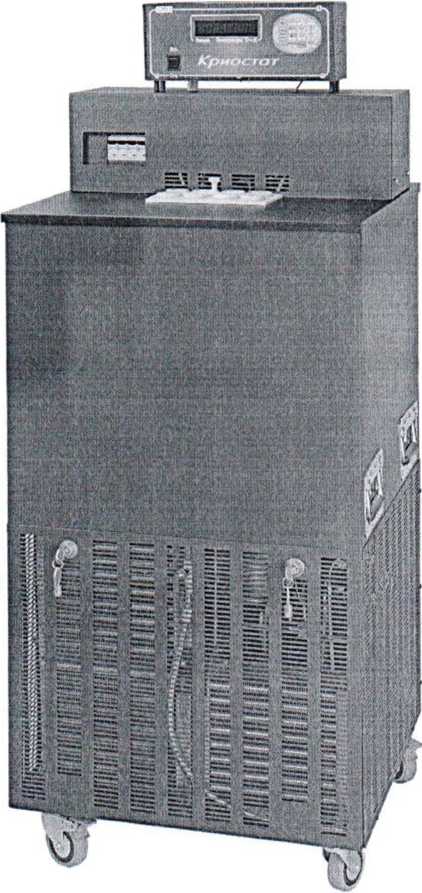

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Продолжение таблицы 2

Комплектность

Таблица 3

* Модификация в зависимости от заказа.

Место нанесения знака утверждения тина средств измерений: знак утверждения типа наносится на лицевую панель термостата и титульный лист паспорта и руководства по эксплуатации 14789681.005-00.00.00 ПС.

Поверка осуществляется по МП.МН 1073-2002 «Система обеспечения единства измерений Республики Беларусь. Термостаты низкотемпературные «Криостат». Методика поверки» в редакции с изменением № 3.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ РБ 100270996.005-2001 «Термостаты низкотемпературные «Криостат». Технические условия»

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

МП.МН 1073-2002 «Система обеспечения единства измерений Республики Беларусь. Термостаты низкотемпературные «Криостат». Методика поверки» в редакции с изменением № 3.

Перечень средств поверки: представлен в таблице 4. Таблица 4

Наименование, тип средств поверки

Измеритель температуры эталонный ИТЭМ______                 ___

Секундомер электронный «Интеграл С-01»__________________________________

Линейка измерительная металлическая___ _________________

Тсрмогигромстр UNITESS ТНВ 1

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик устройства с требуемой точностью

Идентификация программного обеспечения: приведена в таблице 5. Таблица 5

* Допускается применение более поздних версий ПО.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: термостаты низкотемпературные «Криостат» соответствуют требованиям ТУ РБ 100270996.005-2001, требованиям ТР ТС 004/2011, ТР ТС 020/2011.
