Приставки измерительные СКАТ-70П

Номер в ГРСИ РФ: РБ 03 13 6402 17
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: ООО "Инженерный центр России Современные технологии", г. Волгоград
Скачать
Описание типа РБ 03 13 6402 17 [2017-12-15]
rb-03-13-6402-17_2017-12-15.pdf
Скачать
Нет данных о поставщике

Приставки измерительные СКАТ-70П (далее - приставки) предназначены для измерения напряжения и токов утечки при испытаниях средств защиты, используемых в электроустановках.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 6402 17
Наименование Приставки измерительные СКАТ-70П
Год регистрации 2017
Номер сертификата 11325
Дата регистрации 2017-10-03
Срок действия 2020-06-30
Получатель сертификата ООО "Инженерный центр России "Современные технологии", г. Волгоград, Российская Федерация (RU)
Производитель / Заявитель

ООО "Инженерный центр России Современные технологии"

Адрес: 400065, Россия, г. Волгоград, ул. им. Генерала Ватутина, 29, оф.1.

Контакты: Тел/факс: (8442) 26-99-94; zakaz@skat-v.com

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Приставки метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия комплекта нагрузочных резисторов 1 МОм, 50 Вт; 2 МОм, 250 Вт.
Методика поверки Поверка проводится по СТСК.468217.002 МП (2010 г.).
Признание поверки Первичная при выпуске из производства и периодическая: Волгоградский ЦСМ (аттестат аккредитации - №RA.RU.311474, шифр поверительного клейма - БИ)(НТК №09-17).

Поверители

Скачать

Описание типа РБ 03 13 6402 17 [2017-12-15]
rb-03-13-6402-17_2017-12-15.pdf
Скачать

Описание типа

Назначение

Приставки измерительные СКАТ-70П (далее - приставки) предназначены для измерения напряжения и токов утечки при испытаниях средств защиты, используемых в электроустановках.

Описание

Принцип действия приставок основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.

Функционально приставки состоят из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.

Таймер организован на базе микроконтроллера. С помощью таймера можно задавать разные значения времени удержания высокого напряжения. С помощью кнопки «ПРОГРАММА» пользователь может выбирать уже существующие программы для испытания. С помощью кнопки «НАЗВАНИЕ ПРОГРАММЫ» пользователь может записать любое название программы, а кнопками «Имах» и «ВРЕМЯ» выставить нужное максимальное напряжение с последующим автоматическим (авт) или ручным (рун) отключением или ( 7 кВ (авт) / 7 кВ (руч) или 50 кВ (авт) / 50 кВ (руч) ) и время испытаний. В энергонезависимую память изменения записываются автоматически.

Ванна для испытаний выполнена из нержавеющей стали, с последующей окраской и предназначена для долговременного хранения воды. Внешний делитель выполнен из компонентов на основе пластика и алюминия и представляет собой отдельный высоковольтный делитель напряжения с диапазоном измерения от 0,3 до 50 кВ и выполнен в виде столба на основании, с антикоронным экраном в верхней части. Внутренний делитель с диапазоном измерения от 0,3 до 20 кВ встроен в штангу измерительную и конструктивно располагается в верхней части ванны испытательной.

Приставка выполнена в переносном пластиковом ударопрочном корпусе с регулируемой рукояткой. Ванна для испытаний выполнена из нержавеющей стали, с последующей окраской. Внешний делитель выполнен из компонентов на основе пластика и алюминия.

Рабочее положение горизонтальное.

Органы управления приставки расположены на лицевой панели.

В приставке предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

а) блокировка воспроизведения высокого напряжения на объект испытания при открытой дверце защитного ограждения;

б) автоматическое аварийное отключение высокого напряжения от испытуемого объекта (разъем «БЛОКИРОВКА»):

в) при превышении напряжения свыше максимального значения на высоковольтном выводе;

г) при превышении тока утечки на объекте заданного значения (при пробое изоляции);

д) ручное аварийное отключение при помощи кнопки подачи питания;

е) индикация наличия высокого напряжения:

1) на лицевой панели приставки, индикатор «Вкл. Высокое» ;

2) на разъеме «БЛОКИРОВКА», подключение внешней сигнальной лампы;

ж) наличие звуковой сигнализации следующих сигналов: «Пробой», «Окончание испытания».

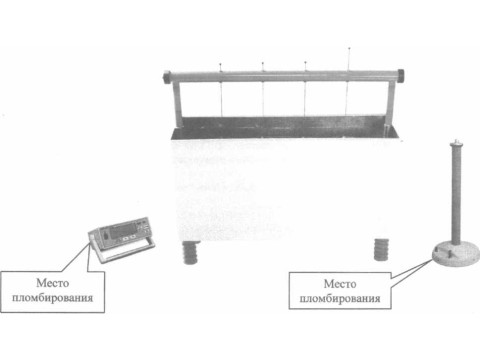

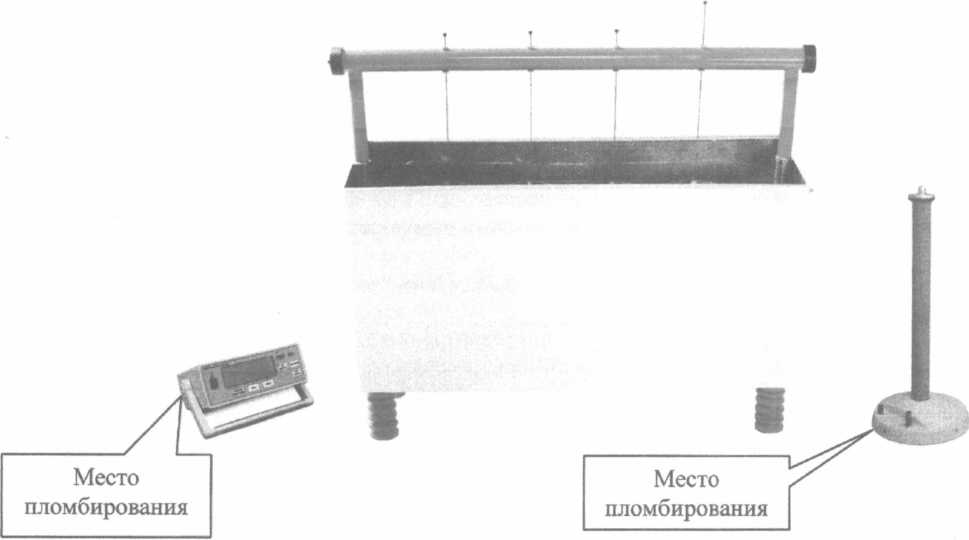

Рисунок 1 - Общий вид приставок измерительных СКАТ-70П

Программное обеспечение

Приставки имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность приставок незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«scat70p»

Номер версии (идентификационный номер ПО)

не ниже 1.2

Цифровой идентификатор ПО

Другие идентификационные данные (если имеются)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Характеристика

Значение

Диапазон измерения среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц в исполнении приставки с внешним делителем напряжения, кВ

от 0,30 до 50,00

Диапазон измерения среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц в исполнении приставки с делителем напряжения, встроенным в ванну испытательную

от 0,30 до 20,00

Диапазон измерения среднеквадратических значений силы переменного тока в каждом канале в исполнении приставки с встроенным делителем напряжения, мА

от 0,30 до 10,00

Пределы допускаемой относительной основной погрешности измерения среднеквадратических значений напряжения переменного тока частотой 45-65 Гц в исполнении приставки с внешним и встроенным делителем напряжения, кВ:, %

± (1,0 + 0,04-( | Xk/x | - 1) + 1/х) %, где Хк-конечное значение диапазона измерения; х- измеренное значение

Пределы допускаемой относительной основной погрешности измерения силы переменного тока, %

± (1,0 + 0,04-( | Хк/х 1) + 1/х) %, где Хк-конечное значение диапазона измерения; х- измеренное значение

Коэффициент несинусоидальности напряжения переменного тока, %

не более 5

Количество каналов измерения силы тока

4

Количество диапазонов измерения испытательного напряжения

2

Программируемое время испытания, мин

от 1 до 8 с шагом 1 мин

Габаритные размеры, мм, не более - блока измерительного - внешнего делителя - ванны испытательной

285x95x220 690x310x310 950x800x280

Масса, кг

- блока измерительного

- внешнего делителя

- ванны испытател ьной

3±0,3 2,5±0,3 15±О,5

Степень защиты блока измерительного

IP22

Режим работы:

8 часов непрерывной работы при последующем отключении на 1 час

Окончание таблицы 2

Характеристика

Значение

Электропитание

Сеть переменного тока напряжением (220±22) В частотой (50±0,5) Гц

Нормальные условия применения:

- температура окружающего воздуха, °C;

- относительная влажность воздуха, %;

- атмосферное давление, кПа

20±5 от 30 до 80 от 84 до 106

Рабочие условия применения:

- температура окружающего воздуха, °C;

- относительная влажность воздуха, не более, %;

- атмосферное давление, кПа

От плюс 10 до плюс 40 80 при 25 °C от 84 до 106,7

Средний срок службы, не менее, лет

5

Примечание: пределы допускаемых приведённых дополнительных погрешностей измерения среднеквадратических значений высокого напряжения переменного тока и силы тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C по отношению к нормальным значениям температуры не превышают 0,1 %.

Знак утверждения типа

наносится на титульный лист паспорта типографическим способом; на паспортную табличку (шильдик), на блок измерительный приставки методом трафаретной печати.

Комплектность

Комплектность приставок приведена в таблице 3.

Таблица 3

Наименование

Обозначение

Количество, шт.

Блок измерительный

СТСК.468122.003

1

Ванна испытательная

СТСК.675113.001

1

Делитель напряжения (внешний)

СТСК.47813 3.002

1

Соединительный кабель делителя

СТСК.478235.001

1

Соединительный кабель ванны измерительной

СТСК.478235.002

1

Межблочный соединительный кабель

СТСК.478235.003

2

Кабель сетевой

1 (длина не менее 1,5 м)

Вставка плавкая ВП-2Б-1.0А

1

Паспорт

СТСК 468217.001 ПС

1

Методика поверки

СТСК.468217.002 МП

1

Поверка

осуществляется по документу СТСК.468217.002 МП «Приставки измерительные СКАТ-70П.

Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2010 года.

Основные средства поверки: киловольтметр спектральный цифровой КВЦ-120 (г.р. №41104-09); аппарат высоковольтный испытательный СКАТ-70 (г.р. №36036-13); трансформатор напряжения измерительный лабораторный незаземляемый НЛЛ-10 (г.р. №34035-07); трансформатор напряжения измерительный лабораторный незаземляемый НЛЛ-15 (г.р. №34035-07); трансформатор напряжения измерительный лабораторный незаземляемый НЛЛ-35 (г.р. №34035-07); регистратор показателей качества электрической энергии Парма РК3.01 (г.р. № 25731-05); мультиметр цифровой МТХ 3283 (г.р. №34314-07).

Сведения о методах измерений

приводятся в паспорте 4222-021-93527556-2010 ПС.

Нормативные документы

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

3. ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

4. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».

5. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

6. ТУ 4222-021-93527556-2010 «Приставки измерительные СКАТ-70П. Технические условия».
