Твердомеры портативные цифровые ТПЦ предназначены для неразрушающего измерения твердости изделий из углеродистых конструкционных сталей по шкалам Бринелля и Роквелла «С».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6414 17 |
| Наименование | Твердомеры портативные цифровые ТПЦ |
| Год регистрации | 2017 |
| Номер сертификата | 11371 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | ИПФ НАН БЕЛАРУСИ, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ИПФ НАН БЕЛАРУСИ
Адрес: 220072, г. Минск, ул. Академическая, 16
Контакты: (017) 284-17-94
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2742-2017. |
Поверители
Скачать
|
Описание типа РБ 03 03 6414 17 [2018-01-24]
rb-03-03-6414-17_2018-01-24.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры портативные цифровые ТПЦ предназначены для неразрушающего измерения твердости изделий из углеродистых конструкционных сталей по шкалам Бринелля и Роквелла «С».
Область применения: предприятия машиностроения, приборостроения, энергетики, авиа- и судостроения, транспорта и др.
Описание
Принцип работы прибора основан на использовании зависимости параметров ударного импульса от упруго-пластических свойств контролируемого материала.
При выполнении измерения по поверхности контролируемого изделия наносится испытательный удар индентором. Входящий в состав твердомера датчик регистрирует параметры движения индентора, формируя измерительный сигнал. В электронном блоке на основе полученного сигнала определяется значение твердости контролируемого материала.
Твердомер изготавливается в виде модификаций ТПЦ-7, ТПЦ-5 и ТПЦ-4М. Модификации ТПЦ-7 и ТПЦ-5 состоят из блока ударного преобразователя и электронного блока, размещенных в одном корпусе. Модификация ТПЦ-4М состоит из блока ударного преобразователя и электронного блока, соединенных электрическим кабелем.
Модификации ТПЦ-7 и ТПЦ-5 обеспечивают возможность измерения твердости плоских и выпуклых изделий, модификация ТПЦ-4М обеспечивает возможность измерения твердости плоских, выпуклых и вогнутых изделий.
Твердомеры позволяют оценивать твердость металлических материалов (легированных сталей, чугунов, цветных металлов и сплавов) по шкалам Бринелля, Роквелла, Виккерса.
Внешний вид модификаций ТПЦ-7, ТПЦ-5 и ТПЦ-4М представлен на рисунках 1а, 16 и 1в соответственно.
Схема с указанием мест для нанесения знака поверки в виде клейма-наклейки приведена в Приложении А. / ; - о
б

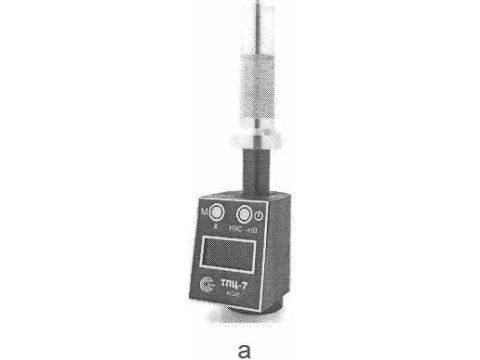

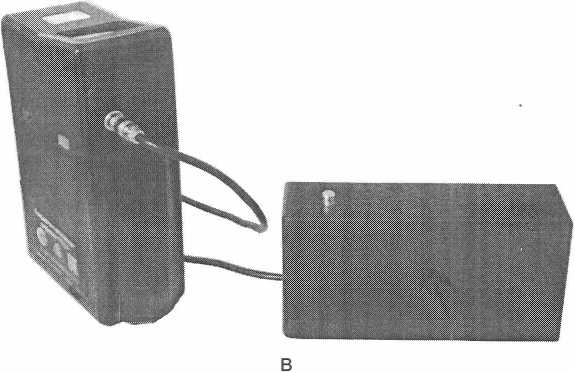

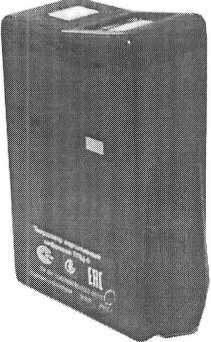

Рисунок 1 - Внешний вид твердомера ТПЦ: а - модификация ТПЦ-7; модификация ТПЦ-5; модификация ТПЦ-4М.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики соответствуют значениям, приведенным в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения твердости по шкале Бринелля по шкале Роквелла «С» |
от 90 до 450 НВ от 20 до 70 HRC |
|
Пределы допускаемых значений абсолютной погрешности измерения твердости по шкале Бринелля по шкале Роквелла «С» |
±10 НВ в диапазоне от 90 до 150 НВ ±12 НВ в диапазоне от 150 до 450 НВ ±1,5 HRC в диапазоне от 20 до 51 HRC ±2 HRC в диапазоне от 51 до 70 HRC |
Время установления рабочего режима, с,
не более
модификации ТПЦ-7
модификаций ТПЦ-5 и ТПЦ-4М
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Время одного измерения, с, не более модификации ТПЦ-7 модификаций ТПЦ-5 и ТПЦ-4М |
2 3 |
|
Номинальное напряжение питания постоянного тока, В модификаций ТПЦ-7 и ТПЦ-5 модификации ТПЦ-4М |
3,7 9 |
|
Потребляемый ток, А, не более |
0,15 |
|
Габаритные размеры, мм, не более модификации ТПЦ-7 модификации ТПЦ-5 модификации ТПЦ-4М электронного блока блока ударного преобразователя |
140x44x34 122x86x42 122x86x42 64x109x39 |
|
Масса, кг, не более модификации ТПЦ-7 модификации ТПЦ-5 модификации ТПЦ-4М |
0,12 0,21 0,3 |
|
Климатические условия при эксплуатации: - температура окружающего воздуха, °C модификации ТПЦ-7 модификаций ТПЦ-5 и ТПЦ-4М - относительная влажность воздуха, % - атмосферное давление, кПа |
от минус 10 до плюс 40°С от плюс 5 до плюс 40°С 75 при температуре 30 °C от 84,0 до 106,7 |
|
Степень защитной оболочки по ГОСТ 14254-96 |
IP 20В |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на корпус твердомера способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки твердомера приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Твердомер |
1 |
|
Сетевой адаптер с кабелем (для модификаций ТПЦ-7 и ТПЦ-5) |
1 |
|
Руководство по эксплуатации (паспорт) |
1 |
|
Футляр |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100289280.025 - 2017 Твердомеры портативные цифровые ТПЦ. Технические условия.
МРБ МП. 2742 - 2017 Твердомеры портативные цифровые ТПЦ. Методика поверки.
Заключение
Твердомеры портативные цифровые ТПЦ соответствуют требованиям ТУ BY 100289280.025-2017.
Твердомеры портативные цифровые ТПЦ соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР020 003 24410).
Межповерочный интервал - не более 12 месяцев. Научно-исследовательский центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
