Твердомеры портативные динамические "Константа ТД"

Назначение

Твердомеры портативные динамические «Константа ТД» (далее - твердомеры) предназначены для измерений твердости конструкционных и углеродистых сталей по шкалам Роквелла, Бринелля, Виккерса в лабораторных и цеховых условиях.

Описание

Твердомеры представляют собой портативные электронные приборы динамического действия. Твердомеры состоят из электронного блока и трёх датчиков. Электронный блок позволяет менять режимы измерения. Электронный блок автоматически опознаёт датчик, подключенный к нему, и загружает необходимые программы. Основными частями датчиков являются боёк и электромагнитная катушка. При прохождении бойка через катушку вырабатывается электрический сигнал, отношение сигналов при падении бойка на поверхность материала и отскоке переводится программно в числа твёрдости.

Твердомеры могут быть укомплектованы датчиками четырёх типов D, D-+T5, DC, G. Датчики D, D+15, DC используются при измерении образцов с минимальной массой 3 кг и минимальной толщиной 10 мм. Датчик G используются при измерении образцов с минимальной массой 10 кг и минимальной толщиной 100 мм. Все датчики имеют разные габаритные размеры. Датчики G предназначены для измерения твёрдости по шкалам Бринелля.

Принцип работы твердомеров основан на определении отношения скоростей отскока и падения бойка, преобразуемого в числа твердости HRC, НВ, HV. Числа твёрдости индицируются на экране электронного блока.

С помощью твердомеров можно оценивать твердость стали по шкалам HRN, HRA, HRB, HRT, HSD, HL, твёрдость чугунов, предел прочности металлов на разрыв.

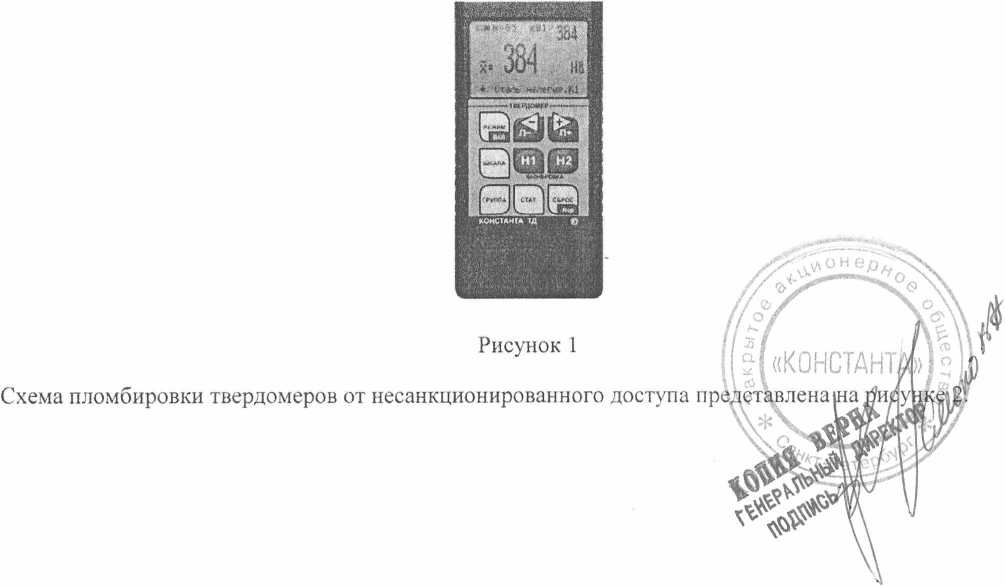

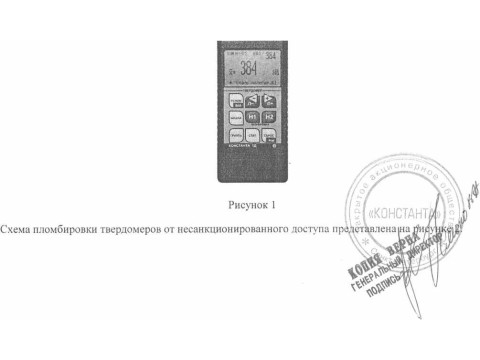

Фотография общего вида твердомеров представлена на рисунке 1.

Неподделываемая пломба качества ЗАО «КОНСТАНТА»

Рисунок 2

Твердомеры могут быть использованы в машиностроении, металлургии, энергетике и других отраслях промышленности.

Технические характеристики

Таблица 1

Габаритные размеры электронного блока, мм, не более

длина

ширина высота

датчиков, мм, не более датчик D длина диаметр датчик D+15 длина диаметр датчик DC

120

60

25

145

27

Продолжение таблицы 1

длина

диаметр датчик G длина

диаметр

Масса, кг, не более электронный блок датчик D

датчик D+15 датчик DC датчик G

Напряжение питания твердомера от двух батарей ААА или аккумулятора. В Время непрерывной работы от элемента питания, ч, не менее

Средняя наработка на отказ, ч, не менее

90 27

255

33

0,200 0,125

0,130 0,100

0,340

от 2,7 до 3,3

120

3000

Рабочие условия применения:

температура окружающего воздуха, °C

от минус 10 до плюс 40

относительная влажность воздуха, при 25 °C, %

атмосферное давление. кПа

от 10 до 90

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации УАЛТ.171.000.09РЭ типографским способом и резиновым клише на наружную сторону электронного блока.

Комплектность

Таблица 2

Наименование

твердомер «Константа ТУ»: блок обработки информации датчик D

датчик D+15

датчик DC

датчик G

футляр

Обозначение

Кол-во

Руководство по эксплуатации

ТУ 4271-029-27449627-09

УАЛТ. 170.001.00

УАЛТ. 170.210.00

1 шт.

1 шт.

1 шт.

УАЛТ. 170.220.00           1 шт.*

УАЛТ. 170.230.00 УАЛТ. 1 шт.*

Продолжение таблицы 2

- поставляется по заказу

Поверка

осуществляется в соответствии с документом УАЛТ.171.000.09МП «Твердомер портативный динамический «Константа ТД». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 07.04.2009 г.

При поверке используются следующие основные средства поверки. Таблица 3

Сведения о методах измерений

В соответствии с документом «Твердомеры портативные динамические «Константа ТД». Руководство по эксплуатации»

Нормативные документы

ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»

ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»

ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твёрдости по Виккерсу»

ГОСТ 8.062-85 «ГСП. Государственный специальный эталон и государственная поверочная

схема для средств измерений твёрдости по шкалам Бринелля»

ГОСТ 8.063-2012 «ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкале Виккерса»

ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла»

Технические условия ТУ 4271-029-27449627-09
