Твердомеры MIC
| Номер в ГРСИ РФ: | РБ 03 03 3933 15 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | "GE Sensing & Inspection Technologies GmbH", Германия |
Твердомеры MIC (далее - твердомеры) предназначены для измерения твердости металлов и сплавов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3933 15 |
| Наименование | Твердомеры MIC |
| Год регистрации | 2015 |
| Номер сертификата | 9779 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2020-06-03 |
| Получатель сертификата | фирма "GE Sensing & Inspection Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "GE Sensing & Inspection Technologies GmbH"
Адрес: Robert-Bosch-Str.3, 50354 Hurth
Контакты: +49 2233 601103
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1872-2009 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 3933 15 [2009-04-25]
rb-03-03-3933-15_2009-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3933 15 [2015-10-07]
rb-03-03-3933-15_2015-10-07.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры MIC (далее - твердомеры) предназначены для измерения твердости металлов и сплавов.
Область применения - в производственных и лабораторных условиях в машиностроении, металлургии, энергетики и других отраслях промышленности.
Описание
Твердомеры изготавливают двух модификаций MIC 10 и MIC 20:
- модификация MIC 10 с датчиками MIC 205-A, MIC 201-A, MIC 2010-А выполнена в виде переносного прибора в двух исполнениях: MIC 10 - основное, MIC 10DL - со встроенной памятью и считыванием данных по магнитной карте;
- модификация MIC 20 с датчиками MIC 201-A, MIC 205-A, MIC 2010-A, MIC 201-AL, MIC 205-AL, MIC 201-AS, MIC 205-AS, MIC 2103-A, MIC 2101-A, DynaD, Dyna G.
Обе модификации представляют результаты измерений по шкалам Виккерса, Бринелля, Роквелла.
Измерение твердости в твердомерах MIC производится двумя способами.
При измерении твердости по Виккерсу (модификации MIC 10, MIC 20) используется алмазная пирамидка, закрепленная на конце металлического стержня, который под действием пьезоэлектрического устройства колеблется на определенной частоте. При внедрении алмазной пирамидки в материал металлический стержень меняет резонансную частоту, которая возрастает с увеличением площади контакта, по которой оценивается величина твердости материала.
При измерении твердости методом отскока (модификация MIC 20) ударное тело, на конце которого закреплен шарик из твердого материала, под действием пружины падает на исследуемую поверхность. После своего падения вследствие суммарной пластической деформации падающее тело теряет часть своей энергии и, как следствие, уменьшается его скорость - тем больше, чем меньше твердость исследуемого материала. Для изменения начальной скорости и скорости при отскоке используется постоянный магнит, соединенный с ударным телом. Магнит, проходу через катушку, наводит в ней ЭДС индукции. Величина ее пропорциональна скорости движения магнита (ударного тела). По соотношению скорости падения и отскока оценивается величина твердости.
Оба метода позволяют получить результаты измерения, независящие от направления измерений (пространственного положения датчика). Результаты измерения автоматически корректируются путем запатентованной специальной обработки сигналов.
Внешний вид твердомеров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.

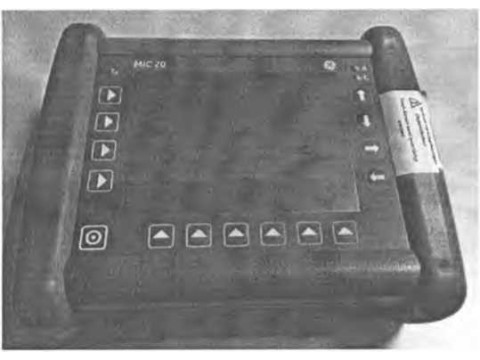

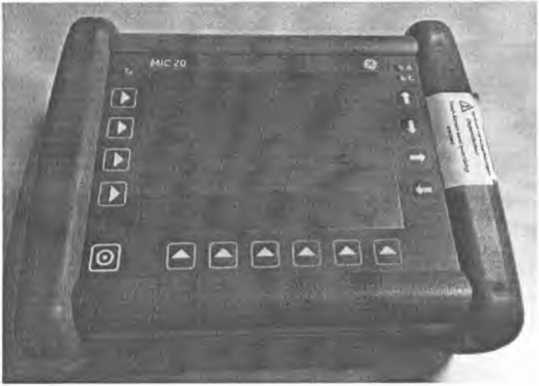

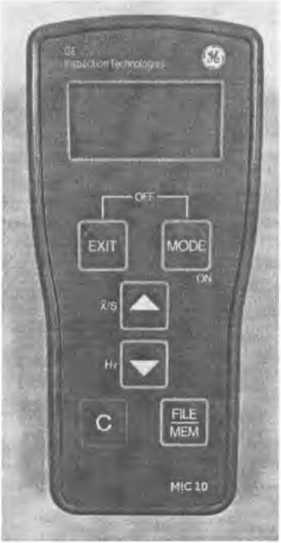

Рисунок 1 - Внешний вид твердомеров MIC
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики твердомеров приведены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик для модификации | |
|
MIC 10 |
MIC 20 | |
|
1 |
2 |
3 |
|
Диапазон измерения твердости: - по шкале “С” Роквелла - по шкале Бринелля - по шкале Виккерса |
от 20,3 до 68,0 HRC от 76,0 до 618,0 НВ от 20 до 1740 HV | |
|
Дискретность показаний: - по шкале “С” Роквелла - по шкале Бринелля - по шкале Виккерса |
0,1 HRC 1,0 НВ 1,0 HV |
0,170,5/1,0 HRC 1,0 НВ 1,0 HV |
|
Пределы допускаемой абсолютной погрешности измерения твердости: - по шкале “С” Роквелла - по шкале Бринелля |
±3,5 HRC ±15 НВ | |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Пределы допускаемой относительной погрешности измерения твердости, %: - по шкале Виккерса |
±5 | |
|
Напряжение питания от сети переменного тока, В |
- |
от 100 до 240 |
|
Номинальное напряжение питания от внутреннего источника постоянного тока (батареи), В |
две батареи по 1,5 |
- |
|
Диапазон рабочих температур, °C |
от 0 °C до плюс 40 °C |
от 0 °C до плюс 50 °C |
|
Диапазон температур хранения, °C |
от минус 20 °C до плюс 60 °C |
от минус 20 °C до плюс 70 °C |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP42 | |
|
Габаритные размеры, не более, мм |
160x70x45 |
215x180x78 |
|
Масса (включая батарею), не более, кг |
0,3 |
1,4 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 2.
Таблица 2 - Комплект поставки
|
Наименование |
Количество, ед. |
|
Твердомер MIC (модификация в зависимости от заказа) |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1872-2009 |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GE Sensing & Inspection Technologies GmbH" (Германия).
Методика поверки МРБ МП. 1872-2009 - "Твердомеры MIC. Методика поверки".
Заключение
Твердомеры MIC соответствуют требованиям технической документации фирмы "GE Sensing & Inspection Technologies GmbH" (Германия).
Соответствуют требованиям ТР ТС 020/2011 - "Электромагнитная совместимость технических средств". (Декларация о соответствии ТС № RU Д-ОЕ.АЯ46.В.63883, действительна по 02.12.2018).
Межповерочный интервал - не более 12 месяцев (для твердомеров, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025, действителен до 30.03.2019.
