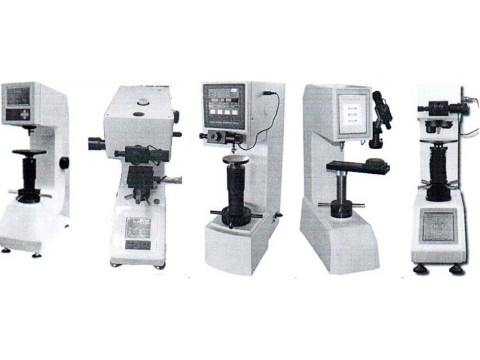

Твердомеры KASON серии 59
| Номер в ГРСИ РФ: | РБ 03 03 6977 19 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | "Jinan Kason Testing Equipment Co., LTD", Китай |
|
Описание типа РБ 03 03 6977 19 [2019-10-29]
rb-03-03-6977-19_2019-10-29.pdf
|
Скачать |
Твердомеры Kason серии 59 (далее - твердомеры) предназначены для определения твердости металлов и сплавов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6977 19 |
| Наименование | Твердомеры KASON серии 59 |
| Год регистрации | 2019 |
| Номер сертификата | 12447 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2024-03-26 |
| Получатель сертификата | фирма "Jinan Kason Testing Equipment Co., LTD", Китай (CN) |
Производитель / Заявитель
фирма "Jinan Kason Testing Equipment Co., LTD"
Адрес: Duandian Industrial Park, Jingshi Road, Jinan City, Shandong Province, China
Контакты: тел.: +86-531-58595086, факс: +86-531-86113759
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП.2884-2019. |
Поверители
Скачать
|
Описание типа РБ 03 03 6977 19 [2019-10-29]
rb-03-03-6977-19_2019-10-29.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры Kason серии 59 (далее - твердомеры) предназначены для определения твердости металлов и сплавов.
Область применения - научно-исследовательские и производственные лаборатории, в металлургической машиностроительной и других отраслях промышленности.
Описание
Принцип действия твердомеров основан:
- для шкал Роквелла: на внедрении в поверхность образца (или изделия) алмазного конусного (шкалы А, С) или стального сферического наконечника (шкалы В) под действием последовательно прилагаемой предварительной Fo и основной Fi нагрузки и в определении глубины внедрения наконечника после снятия основной нагрузки (ЕД;
- для шкал Виккерса: на вдавливании алмазного наконечника в форме правильной четырехгранной пирамиды в образец (изделие) под действием нагрузки F, приложенной в течение определенного времени, и измерении диагоналей отпечатка, оставшихся на поверхности образца после снятия нагрузки;
- для шкал Бринелля: на вдавливании стального шарика в образец (изделие) под действием нагрузки, приложенной перпендикулярно к поверхности образца, в течение определенного времени, и измерения диаметра отпечатка после снятия нагрузки.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства. Твердомеры KASON 59-HBRV, KASON 59-НВ, KASON 59-HVS имеют сенсорный дисплей, твердомеры KASON 59-HR, KASON 59-HV имеют кнопочное управление рядом с экраном. Твердомеры KASON 59-HBRV, KASON 59-НВ, KASON 59-HVS воспроизводят испытательную нагрузку за счет системь силоизмерительного датчика, твердомеры KASON 59-HR, воспроизводят испытательную нагрузку за счет набора грузов.
нагружения и
KASON 59-HV
Измерение размера отпечатка для расчета твердости по и Виккерса выполняется с помощью микроскопа, входящего твердомера. Измерение твердости по шкале Роквелла выполняется в автоматическом режиме.
Твердомеры KASON серии 59 включают:
- твердомер KASON 59-HBRV, предназначенный для измерений твердости по шкалам: Роквелла; Бринелля, Виккерса;
- твердомер KASON 59-HV, предназначенный для измерений твердости по шкале Виккерса (с малой нагрузкой и микротвердости);
- твердомер KASON 59-HVS, предназначенный для измерений твердости по шкале Виккерса;
- твердомер KASON 59-HR, предназначенный для измерений твердости по шкале Роквелла;
- KASON 59-НВ, предназначенный для измерений твердости по шкале Бринелля.
Схема нанесения знака поверки представлена в приложении А.
Встроенное программное обеспечение твердомеров используется для управления их работой, а также для визуального отображения, хранения и математической обработки результатов измерений. Версия встроенного программного обеспечения твердомеров KASON 59-HBRV, KASON 59-HV, KASON 59-HVS, KASON 59-HR, KASON 59-HB: 1.0 (в ПО калибровочные данные должны быть защищены от несанкционированного вмешательства).
Общий вид твердомеров приведен на рисунке 1.
59-HR 59-HV 59-НВ 59-HBRV 59-HVS

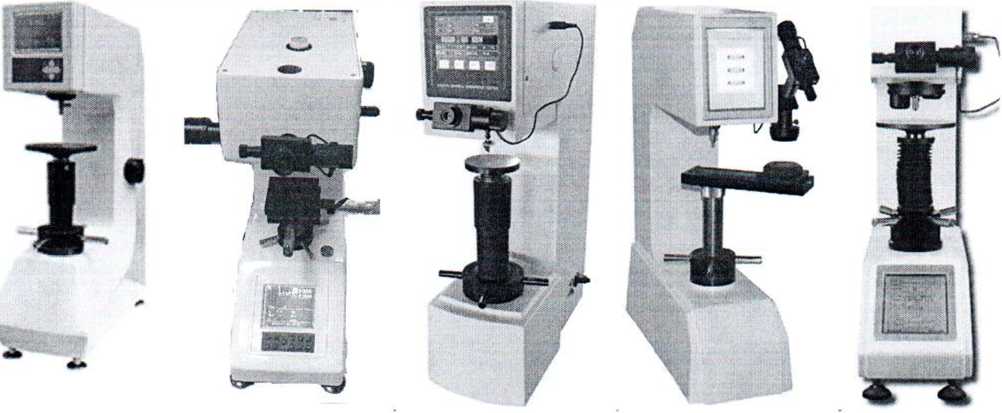

Рисунок 1 - Общий вид твердомеров KASON серии 59
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики твердомеров приведены в таблицах 1-8.
Таблица 1 - Основные метрологические характеристики твердомеров по шкале Виккерса (KASON 59-HBRV, KASON 59-HV,
KASON 59-HVS)_________________
Наименование характеристики | Значение характеристики
Пошкале твердости Виккерса
|
Диапазон показаний твердости, HV |
от 8 до 2000 | ||||||||
|
Шкала твердости для твердомера3): | |||||||||
|
- KASON 59-HBRV, KASON 59-HVS |
- |
- |
- |
HV5 |
HV 10 |
HV 20 |
HV 30 |
HV 502' |
HV 1002) |
|
- KASON 59-HV |
HV0,011) |
HV 0,0251) |
HV0.0517 |
HV0.1 |
HV 0,2 |
HV0.3 |
HV 0,5 |
HV 1,0 |
- |
|
Номинальное значение испытательной нагрузки для соответствующей шкалы твердости F, Н | |||||||||
|
- KASON 59-HBRV, KASON 59-HVS - KASON 59-HV |
0,09807 |
0,2452 |
0,4903 |
49,03 0,9807 |
98,07 1,961 |
196,1 2,942 |
294,2 4,903 |
490,3 9,807 |
980,7 |
|
Пределы относительной погрешности воспроизведения испытательной нагрузки, % | |||||||||
|
- KASON 59-HBRV, KASON 59-HVS |
- |
±1,0 | |||||||
|
- KASON 59-HV |
±1,5 |
±1,0 | |||||||
|
Дискретность, HV |
0,1 | ||||||||
|
Пределы допускаемой погрешности твердомеров по шкале Виккерса |
приведены в таблицах 2, 3 | ||||||||
1'Твердомер KASON 59-HV имеет ненормируемые шкалы твердости HV 0,01, HV 0,025, HV 0,05.
2>Для твердомера KASON 59-HVS шкалы HV 50, HV 100 могут быть включены по специальному заказу.
^Нормируемые шкалы твердости твердомеров KASON 59-HBRV, KASON 59-HVS приведены в таблице 2, для твердомеров KASON 59-HV в таблице 3.
Таблица 2 -Пределы допускаемой абсолютной погрешности твердомера KASON 59-HBRV, KASON 59-HVS по шкале Виккерса
|
Обозначение шкалы |
Пределы допускаемой абсолютной погрешности твердомера, ед. тв., в зависимости от значения твердости1 )2)3> | |||||||||||||
|
150 HV |
200 HV |
250 HV |
300 HV |
350 HV |
400 HV |
450 HV |
500 HV |
600 HV |
650 HV |
700 HV |
750 HV |
800 HV |
850 HV | |
|
HV5 HV 10 HV 20 HV 30 HV 50 HV 100 |
±5 |
±6 |
±8 |
±10 |
±11 |
±12 |
±14 |
±15 |
±20 |
±22 |
±24 |
±26 |
±28 |
±30 |
|
±20 |
±21 |
±23 |
±24 |
±26 | ||||||||||
|
1,Метрологические характеристики действительны для 5 измерений; 2)Для промежуточных значений, указанных в настоящей таблице, максимально допустимая абсолютная погрешность твердомера, HV, может быть получена с помощью интерполяции 3)При использовании оптического устройства с увеличением 75 крат (KASON 59-HBRV) | ||||||||||||||
Таблица 3 - Пределы допускаемой относительной погрешности твердомера KASON 59-HV по шкале Виккерса
|
Обозначение шкалы |
Пределы допускаемой относительной погрешности твердомера, %, в зависимости от значения твердости1 )2)3) | |||||||||||||
|
150 HV |
200 HV |
250 HV |
300 HV |
350 HV |
400 HV |
450 HV |
500 HV |
600 HV |
650 HV |
700 HV |
750 HV |
800 HV |
850 HV | |
|
HV0.1 HV 0,2 HV0.3 HV 0,5 HV 1,0 |
±8 |
±9 |
±10 |
±10 |
±11 |
±12 |
±12 |
- |
- |
- |
- |
- |
- |
- |
|
±6 |
±7 |
±7 |
±8 |
±8 |
±9 |
±9 |
±10 |
±11 |
±11 |
±11 |
±11 |
±12 |
±12 | |
|
±5 |
±6 |
±6 |
±7 |
±7 |
±8 |
±8 |
±8 |
±9 |
±9 |
±10 |
±10 |
±10 |
±10 | |
|
±5 |
±5 |
±5 |
±6 |
±6 |
±6 |
±7 |
±7 |
±7 |
±8 |
±8 |
±8 |
±8 |
±8 | |
|
- |
±4 |
±4 |
±5 |
±5 |
±5 |
±5 |
±5 |
±6 |
±6 |
±6 |
±6 |
±6 |
±6 | |
|
1)Метрологические характеристики действительны для 5 измерений; 2)Для промежуточных значений, указанных в таблице, максимально допустимая относительная погрешность твердомера, %, может быть получена с помощью интерполяции 3,При использовании оптического устройства с увеличением 400 крат | ||||||||||||||
Таблица 4 - Основные метрологические характеристики твердомеров по шкале Бринелля (KASON 59-HBRV, KASON 59-НВ)
|
Наименование характеристики |
Значение характеристики | |||||
|
Г |
о шкале твердости Бринелля | |||||
|
Диапазон показаний твердости, НВ |
от 8 до 450 | |||||
|
Шкала твердости для твердомера2': - KASON 59-HBRV - KASON 59-НВ |
НВ 2,5/31,25 НВ 10/3000 |
НВ 2,5/62,5 НВ 5/750 |
НВ 2,5/187,5 НВ 2,5/187,5 |
НВ 5/125 НВ 10/1000 |
НВ 5/250 |
НВ 5/62,51) |
|
Значение индекса сила-диаметр (0,102*F/D2) для соответствующей шкалы твердости для твердомера: - KASON 59-HBRV - KASON 59-НВ |
5 30 |
10 30 |
30 30 |
5 10 |
10 |
2,5 |
|
Номинальное значение испытательной нагрузки для соответствующей шкалы твердости, F, Н - KASON 59-HBRV - KASON 59-НВ |
306,5 29420 |
612,9 7355 |
1839 1839 |
1226_ 9807 |
2452 |
612,9 |
|
Пределы относительной погрешности воспроизведения испытательной нагрузки, % |
±1,0 | |||||
|
Дискретность, НВ |
0,1 | |||||
|
Пределы допускаемой абсолютной погрешности твердомеров по шкале Бринелля |
приведены в таблице 5 | |||||
'Твердомер KASON 59-НВ имеет ненормируемую шкалу твердости НВ 5/62,5
^Нормируемые шкалы твердости для твердомеров I^XSON 59-HBRV, KASON 59;НВ приведены в таблице 5.
Таблица 5 - Пределы допускаемой абсолютной погрешности твердомеров по шкале Бринелля (KASON 59-HBRV, KASON 59-НВ)
|
Обозначение шкалы2' |
Интервалы измерения твердости, Н, НВ | ||||
|
75<Н<125 |
125<Н<150 |
150<Н<250 |
250<Н<350 |
350<Н<450 | |
|
Пределы допускаемой абсолютной погрешности твердоме |
ра, ед. тв.1' | ||||
|
НВ 10/3000, НВ 5/750, НВ 2,5/187,5 |
±3,75 |
±4,5 |
±7,5 |
±10,5 |
±13,5 |
|
НВ 10/1000, НВ 5/250 |
±3,75 |
±4,5 |
±7,5 |
- |
- |
|
НВ 2,5/31,25, НВ 5/125 |
±3,75 |
±4,5 |
- |
- |
- |
|
НВ 2,5/62,5 |
- |
±4,5 |
±7,5 |
- |
- |
|
?^^тр<^фгические характеристики действительны для 5 измерений твердости, НВ, для каждой шкалы согласно ГОСТ 9012-59 | |||||
Таблица 6 - Основные метрологические характеристики твердомеров по шкале Роквелла (KASON 59-HBRV, KASON 59-HR)
|
Наименование характеристики |
Значение характеристики | ||
|
По шкале твердости Роквелла | |||
|
Шкала твердости для твердомера |
HRA |
HRB |
HRC |
|
Диапазон показаний твердости, ед. тв. |
от 70 до 93 |
от 25 до 100 |
от 20 до 70 |
|
Пределы допускаемой абсолютной погрешности твердомера при измерении твердости, ед. тв., по мере твердости: | |||
|
(83+3) HRA |
±1,5 |
- |
- |
|
(90+10) HRB |
- |
±2,0 |
- |
|
(25+5) HRC |
- |
- |
±2,0 |
|
(45±5) HRC |
- |
- |
±1,5 |
|
(65+5) HRC |
±1,5 | ||
|
Номинальное значение испытательной нагрузки, Н - предварительной Fo - основной Ft |
98,07 588,4 |
98,07 980,7 |
98,07 1471 |
|
Пределы относительной погрешности воспроизведения испытательной нагрузки, % - предварительной Fo - основной Fi |
±2,0 +0,5 | ||
|
Дискретность, ед. тв. |
0,1 | ||
Таблица 7 - Параметры оптического измерительного устройства и индентора твердомеров (KASON 59-HBRV, KASON 59-НВ, KASON 59-HV, KASON 59-HVS)
|
Наименование характеристики |
Значение характеристики |
|
По шкале твердости Виккерса | |
|
Пределы абсолютной погрешности интервалов шкалы ОИУ (в диапазоне измеряемых длин диагоналей 0,10 мм < d < 0,20 мм), мм, для твердомера KASON 59-HBRV, KASON 59-HVS |
±0,0015 |
|
Пределы относительной погрешности интервалов шкалы ОИУ (в диапазоне измеряемых длин диагоналей 0,20 мм < d < 1,10 мм), %, для твердомера KASON 59-HBRV, KASON 59-HVS |
±0,75 |
|
Угол между противоположными гранями алмазной пирамиды, град для твердомера KASON 59-HBRV, KASON 59-HVS |
136 ±0,5 |
|
Пределы абсолютной погрешности интервалов шкалы ОИУ, мм, для KASON 59-HV для длин диагоналей 0,020 мм < d < 0,100 мм |
±0,001 |
|
По шкале твердости Бринелля | |
|
Пределы абсолютной погрешности интервалов шкалы ОИУ на всей длине шкалы (в диапазоне 0,6 мм <d<1,5 мм), мм, для твердомера KASON 59-HBRV |
±0,02 |
|
Пределы абсолютной погрешности интервалов шкалы ОИУ на одно миллиметровое деление для твердомера KASON 59-НВ, мм в диапазоне: - от 1 мм до 3 мм - свыше 3 мм до 6 мм |
±0,01 ±0,02 |
|
Диаметр шарика, мм |
2,5 ±0,003; 5,0 ±0,004 10,0 ± 0,005 |
|
По шкале твердости Роквелла | |
|
Индентор в виде алмазного конуса: угол при вершине алмазного конуса, град Индентор в виде шарика: диаметр шарика, мм |
120±0,35 1,5875±0,0035 |
ь ill Ny•5 А?,
о / г> х р /-£> /
/<ь/>
Таблица 8 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Увеличение ОИУ, крат, для твердомера - KASON 59-HBRV |
37,5/75 |
|
- KASON 59-HV |
100/400 |
|
- KASON 59-НВ |
20 |
|
- KASON 59-HVS |
100 |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C |
от 18 до 23 |
|
Диапазон температуры окружающего воздуха в условиях хранения и транспортирования, °C |
от 0 до 40 |
|
Параметры электропитания: -диапазон напряжения питания, В |
от 207 до 253 |
|
- номинальная частота, Гц |
50 |
|
Габаритные размеры, мм (длинахширинахвысота), не более - KASON 59-HBRV, KASON 59-НВ |
600x300x800 |
|
- KASON 59-HV |
500x250x600 |
|
- KASON 59-HR |
550x220x750 |
|
- KASON 59-HVS |
600x300x700 |
|
Масса, кг, не более - KASON 59-HBRV, KASON 59-HR |
80 |
|
- KASON 59-HV |
40 |
|
- KASON 59-HB |
160 |
|
- KASON 59-HVS |
60 |
|
Высота измеряемого образца, мм, не более для твердомера: - KASON 59-HBRV (при измерении по шкале HR) |
220 |
|
- KASON 59-HBRV (при измерении по шкале НВ, HV), KASON 59-HVS |
170 |
|
- KASON 59-HV |
80 |
|
- KASON 59-HB |
280 |
|
- KASON 59-HR |
210 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати и/или на маркировке твердомера методом типографической печати.
Комплектность
В комплект поставки твердомеров входит:
1 Твердомер 1 шт.
2 Руководство по эксплуатации 1 шт.
3 Комплект ЗИП 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Jinan Kason Testing Equipment Co., Ltd.», Китай. n
МРБ МП./vzW ~/4/1уТвердомеры KASON серии 59. Методика поверки»
Заключение
Твердомеры соответствуют требованиям технической документации фирмы «Jinan Kason Testing Equipment Co., Ltd.», Китай.
Твердомеры соответствуют требованиям TP ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия
ЕАЭС N RU Д-СЫ.АУО4.В.717О4 от 06.06.2018 действительна по 05.06.2023).
Межповерочный интервал: не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
Другие Твердомеры
