Твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3,ТЭМП-4 (в дальнейшем - твердомеры) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Бринелля, Виккерса и Шора D.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3975 18 |
| Наименование | Твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3, ТЭМП-4 |
| Год регистрации | 2018 |
| Номер сертификата | 12108 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-02-02 |
| Получатель сертификата | ООО НПП "Технотест", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "Технотест"
Адрес: ул. Шарикоподшипниковская, д. 4, корп. 1, 115088, г. Москва
Контакты: (495) 674-05-86, 675-85-68 / (495) 674-05-86
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при проведении измерений по шкале Шора HSD. |
| Методика поверки | Поверка проводится, в т.ч. находящихся в эксплуатации и поверяемых ранее по ТСЛА.427113.001МП (2007 г.) и по ТСЛА.427113.001 МП (2012 г.), по ТСЛА.427113.001 МП, утвержденному в 2012 г. |
| Признание поверки | Первичная при выпуске из производства: ОАО НПО "ЦНИИТМАШ" (аттестат аккредитации - №RA.RU.31153, шифр клейма - БГЦ)(НТК №01-09). Периодическая : ОАО НПО "ЦНИИТМАШ" (временно, до создания эталонной базы)(аттестат аккредитации - №RA.RU.31153, шифр клейма - БГЦ)(НТК №03-14). |
Поверители
Скачать
|
Описание типа РБ 03 03 3975 18 [2014-07-01]
rb-03-03-3975-18_2014-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3975 18 [2018-10-30]
rb-03-03-3975-18_2018-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3975 18 [2009-04-29]
rb-03-03-3975-18_2009-04-29.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3,ТЭМП-4 (в дальнейшем - твердомеры) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Бринелля, Виккерса и Шора D.
Описание
Принцип работы твердомера основан на определении отношения скоростей падения и отскока ударника, преобразуемого в числа твердости. Твердомеры представляют собой портативные электронные приборы динамического действия. Твердомер состоит из электронного блока, датчика и элементов питания. Автономный источник питания расположен внутри корпуса. На боковой поверхности корпуса имеются разъемы для подключения датчика и гнездо для размещения толкателя.
У твердомеров ТЭМП-2 и ТЭМП-3 датчик вынесен из электронного блока. Твердомер ТЭМП-4 поставляется, как со встроенным в электронный блок датчиком, так и с вынесенным из блока.
Твердомеры отличаются друг от друга программным обеспечением (ПО). ТЭМП-2 и ТЭМП-4 имеют встроенное ПО; у твердомеры ТЭМП-3 встроенного ПО нет.
Твердомеры ТЭМП-2 и ТЭМП-3 поставляются вместе с внешним ПО на CD, ТЭМП-4 поставляется без внешнего ПО.
Функционирование твердомера поддерживается микропроцессором. Управление твердомером осуществляется через клавиатуру электронного блока.
Твердомеры позволяют проводить измерения твёрдости металлов по шкалам твёрдости Роквелла HRC, Виккерса, Бринелля и Шора D, а также определять предел прочности Rm (<тв) по результатам измерения твердости по Бринеллю НВ в соответствии с ГОСТ 22761-77.
Внешний вид твердомеров приведён на рисунке 1.
ых

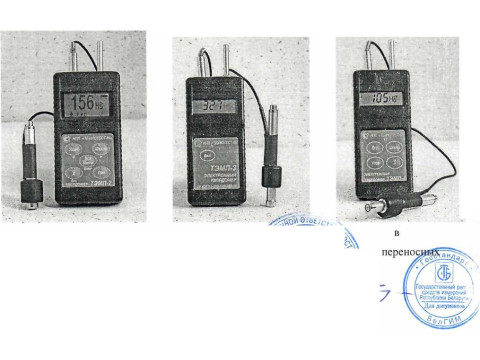

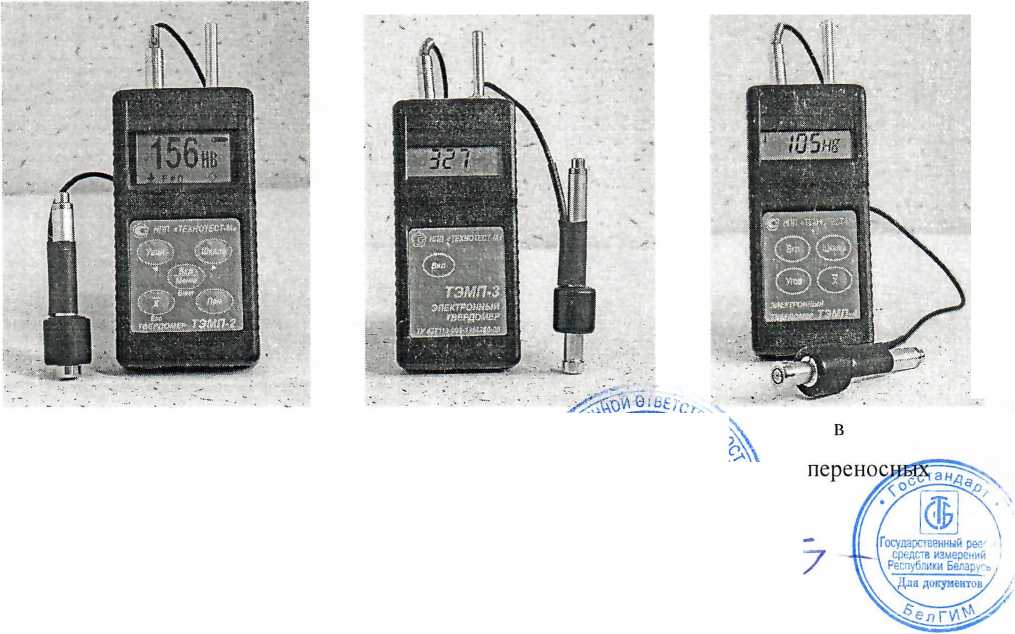

Рисунок 1 - Внешний вид твердомеров элеюиэд ТЭМП-2 (а), ТЭМП-З(б), ТЭМП-4(в). i g
(ta»aoa|
Лист № 2 всего листов 5
Конструкция твердомера предусматривает пломбирование электронного блока прибора от несанкционированного доступа, пломбируются винты сборки корпуса. Места нанесения пломб и знака утверждения типа приведены на рисунке 2.

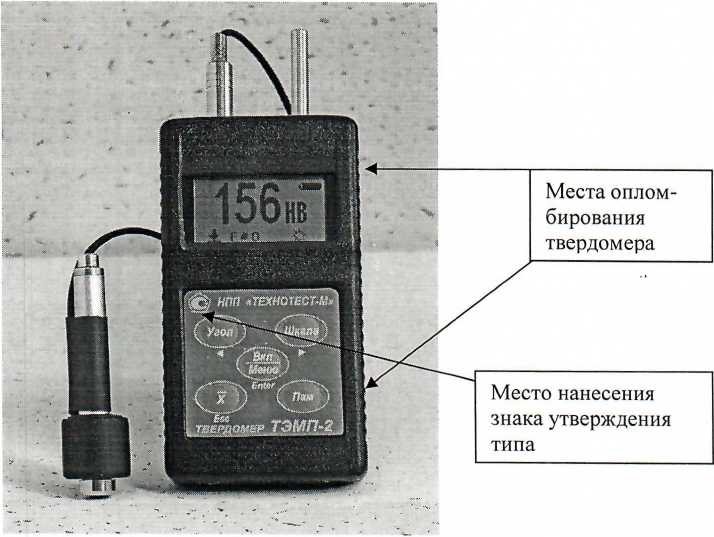

Рисунок 2 - Места нанесения пломб и знака утверждения типа.
Программное обеспечение
Встроенное ПО твердомеров ТЭМП-2 и ТЭМП-4 позволяет с клавиатуры приборов выбирать: режим работы, угол падения бойка, алгоритм осреднения результатов измерений твёрдости, а также выполнять запись шкал твердости. На экране электронного блока отображается заряд батареи, результат измерения. Метрологически значимая часть ПО прошита во внутренней долговременной памяти твердомера и защищена кодом производителя.
Внешнее ПО на CD для твердомеров ТЭМП-2 позволяет считывать шкалы твердости и запомненные результаты измерений на компьютер через USB-порт, а для ТЭМП-3 строить переводные таблицы твердости.
Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование по |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО ТЭМП-2 Внешнее ПО ТЕМР-2 |
keybcv 104 temp2u.exe |
V 1.5.1 V 1.5 | ||
|
Внешнее ПО ТЕМР-3 |
temp3.exe |
V 1.2 |
- |
- |
|
Встроенное ПО ТЕМР-4 |
test48.mcp |
V 1.3.1 |
- |
Лист № 3 всего листов 5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
Метрологические характеристики твердомеров приведены в таблице 2.
Таблица 2.
|
Диапазоны измерений твердости |
Пределы допускаемой абсолютной погрешности измерения твердости | |
|
шкала |
диапазон | |
|
HRC |
от 20,0 до 70,0 |
± 2,0 |
|
НВ |
от 90 до 450 |
± 12 |
|
HV |
от 100 до 950 |
± 15 |
|
HSD |
от 30,0 до 99,9 |
± 3,0 |
Время автоматического отключения твердомера
Время автоматического отключения твердомера после проведения последнего измерения, сек, не более ........................................2
Шероховатость измеряемой поверхности, Ra, не более
Напряжение питания от источника постоянного тока (АА),В
Рабочие условия эксплуатации: температура окружающего воздуха, °C.........................................................от минус 20 до 55;
относительная влажность воздуха, при 25 °C, % , не более
Габаритные размеры составных частей твердомеров, мм, не более: электронного блока (длинахширинахвысота)...........................................................135x65x30;
датчика удлинённого(длинахдиаметр)............................................................................107x23;
датчика коротко го(дли нах диаметр)...................................................................................85x23.
Масса электронного блока с датчиком, кг, не более.........................................................................0,3.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководств по эксплуатации ТСЛА.427113.001 РЭ, ТСЛА.427113.002 РЭ, ТСЛА.427113.003 РЭ типографским способом и на пластиковую сенсорную панель электронного блока твердомера.
Комплектность
Комплект поставки твердомеров приведён в таблице 3.
Таблица 3
|
№ |
Наименование |
Количество |
Поставка |
|
1 |
Блок электронный в пластмассовом или металлическом корпусе ТЭМП-2 (ТЭМП-3,ТЭМП-4) |
1 шт. |
В зависимости от заказа |
|
2 |
Датчик с экранированным кабелем |
1 шт. | |
|
3 |
Толкатель |
1 шт. | |
|
4 |
Элементы питания, типа АА |
2 шт. | |
|
5 |
Диск с программным обеспечением |
1 экз. |
В зависимости от заказа |
|
6 |
Твердомер электронный малогабаритный переносный ТЭМП-2. Руководство по эксплуатации ТСЛА.427113.001 РЭ. ( Твердомер электронный малогабаритный переносный ТЭМП-3. Руководство по эксплуатации ТСЛА.427113.002 РЭ., |
1 экз. |
В зависимости от заказа Ob |
[государственный ;
средств измерзну- '
\ республики ьелару -,
/
е п Г
|
Твердомер электронный малогабаритный переносный ТЭМП-4. Руководство по эксплуатации ТСЛА.427113.003 РЭ.) | |||
|
7 |
Твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3, ТЭМП-4. Методика поверки ТСЛА.427113.001 МП. |
1 экз. | |
|
8 |
Чехол или чемодан |
1 шт. | |
|
9 |
Кабель соединения прибора с компьютером (USB) |
1 шт. |
ТЭМП 2 |
|
10 |
Комплект образцовых мер твердости МТБ |
1 шт. |
В зависимости от заказа |
|
11 |
Комплект образцовых мер твердости МТР |
1 шт. |
В зависимости от заказа |
Поверка
осуществляется по документу ТСЛА.427113.001 МП «Твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3, ТЭМП-4. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 28.12.2012 г.
Основные средства поверки: меры твёрдости образцовые типа МТР, МТБ, МТВ 2-го разряда по ГОСТ 9031-75 и меры твёрдости образцовые типа МТШ 2-го разряда по ГОСТ 8.426-81.
Сведения о методах измерений
«Твердомер электронный малогабаритный переносный ТЭМП-2. Руководство по эксплуатации» ТСЛА.427113.001 РЭ;
«Твердомер электронный малогабаритный переносный ТЭМП-3. Руководство по эксплуатации» ТСЛА.427113.002 РЭ;
«Твердомер электронный малогабаритный переносный ТЭМП-4. Руководство по эксплуатации» ТСЛА.427113.003 РЭ.
Нормативные документы
1. ГОСТ 8.062-85 Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля.
2. ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твердости по тттка-лам Роквелла и Супер Роквелла.
3. ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса.
4. ГОСТ 8.516-2001 Государственная поверочная схема для средств измерений твердости металлов по шкале Шора D.
5. ГОСТ 22761-77 Метод измерения твердости по Бринеллю переносными твердомерами статического действия.
6. «Твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3, ТЭМП-4. Технические условия» ТУ 427113-005-13286280-07
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
