Твердомеры предназначены для определения твердости металлов и сплавов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4865 17 |
| Наименование | Твердомеры AFFRI |
| Год регистрации | 2017 |
| Номер сертификата | 11075 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "AFFRI DI AFFRI ROBERTO", Италия (IT) |
Производитель / Заявитель
фирма "AFFRI DI AFFRI ROBERTO"
Адрес: Via Monte Tagliaferro, 8, 21056 Induno Olona Varese
Контакты: 0332-201533 / 0332-203621 / info@affri.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8008-98; СТБ 8009-98; МРБ МП.2712-2017. |
Поверители
Скачать
|
Описание типа РБ 03 03 4865 17 [2017-09-14]
rb-03-03-4865-17_2017-09-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4865 17 [2019-04-18]
rb-03-03-4865-17_2019-04-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4865 17 [2012-06-29]
rb-03-03-4865-17_2012-06-29.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры предназначены для определения твердости металлов и сплавов.
Область применения - в производственных и лабораторных условиях в металлургической, машиностроительной и других отраслях промышленности.
Описание
Твердомеры выпускаются следующих модификаций:
AFFRI-RB-RTD (шкалы измерений - Роквелла, Бринелля);
AFFRI-RB-RSD (шкалы измерений - Роквелла, Бринелля);
AFFRI-RB-DRM (шкалы измерений - Роквелла, Супер Роквелла, Бринелля);
AFFRI-MVDM8 (шкала измерений - микротвердости Виккерса, Виккерса при малых нагрузках);
AFFRI-MVWIKI (шкалы измерений - микротвердости Виккерса, Виккерса при малых нагрузках, Виккерса);
AFFRI-URBV-INTEGRAL (шкалы измерений - Роквелла, Бринелля, Виккерса при малых нагрузках, Виккерса);
AFFRI-URBV-VRS (шкалы измерений - Роквелла, Супер Роквелла, Бринелля, Виккерса при малых нагрузках, Виккерса);
AFFRI-RB-3000 (шкалы измерений - Роквелла, Бринелля).
Принцип действия твердомеров (при измерении твердости по методу Виккерса) основан на вдавливании индентора стандартной формы под действием статических нагрузок. После выдержки в течение определенного времени нагрузка снимается, производится измерение диагонал£Д^$®й$^гка и по среднему значению результатов измерений рассчитывается ^вердость образца. (( I
Описание типа средства измерений
Принцип действия твердомеров (при измерении твердости по методу Роквелла) основан на вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Принцип действия твердомеров (при измерении твердости по методу Бринелля) основан на вдавливании твердосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные приборы, состоящие из стойки, системы приложения нагрузки, испытательного узла, турели с индентором и объективами, испытательной наковальни.
Твердомеры AFFRI-MVDM8, AFFRI-MVWIK1, AFFRI-URBV-INTEGRAL, AFFRI-URBV-VRS, AFFRI-RB-DRM, AFFRI-RB-3000 обеспечивают:
- автоматический режим работы;
- вывод на дисплей результата измерения;
- переключение на одну из соответствующих испытательных нагрузок.
Твердомеры AFFRI-RB-RTD, AFFRI-RB-RSD обеспечивают:
- ручной режим работы;
- вывод на дисплей результата измерения;
- переключение на одну из соответствующих испытательных нагрузок.
Управление твердомерами может осуществляться с помощью персонального компьютера с установленным программным обеспечением, позволяющим проводить тестирование поэтапно: выбор образца, измерение по шкалам Роквелла, Бринелля, Виккерса, запоминание, хранение файлов изображения, измерение отпечатков. Процесс управления твердомером и результаты измерений отображаются на мониторе персонального компьютера.
Благодаря наличию USB-портов, портов «Ethernet», имеется возможность подключения к твердомерам принтера и вывод информации на печать, а также подключение другой периферийной аппаратуры.
Идентификационные данные программного обеспечения (ПО) твердомеров приведены в таблице 1.
Таблица 1
|
Модификация твердомера |
Номер версии ПО |
Наименование ПО |
|
AFFRI-RB-RTD |
V7.18 и выше |
AFRRSD99A |
|
AFFRI-RB-RSD |
V7.18 и выше |
AFRRSD99 |
|
AFFRI-RB-DRM |
V2.29 и выше |
AFRDDRM01A |
|
AFFRI-MVDM8 |
V6.2.15 и выше |
MTHV003 |
|
AFFRI-MVWIKI |
VI 0.20 и выше |
AFRWIKI16 |
|
AFFRI-URBV-INTEGRAL |
V077.0.34 и выше |
EASYDURHB |
|
AFFRI-URBV-VRS |
V2.29 и выше |
AFRVRS01 |
|
AFFRI-RB-3000 |
V2.19 и выше |
AFRLD09B |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

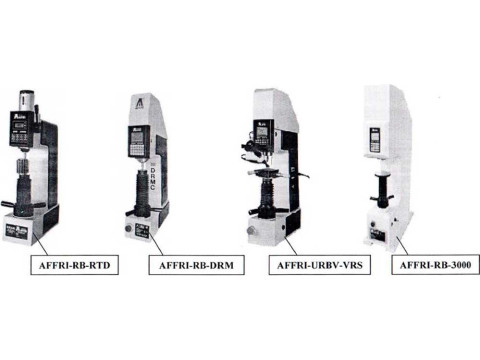

Внешний вид твердомеров AFFRI приведен на рисунке 1.
_

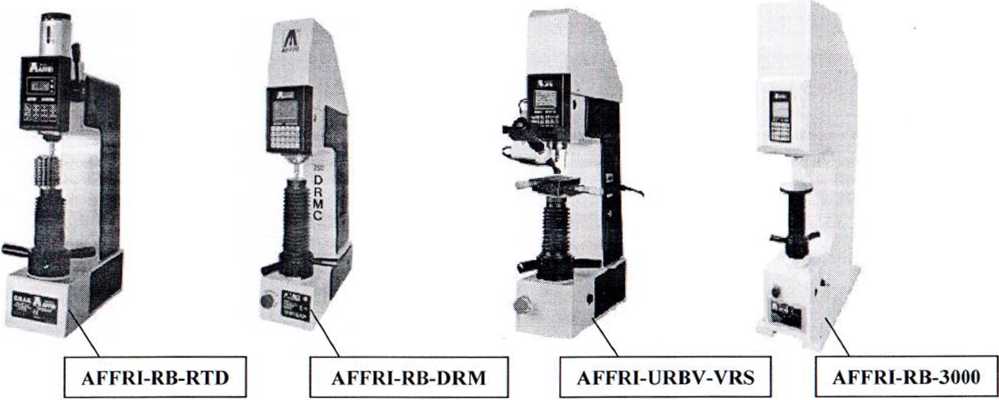

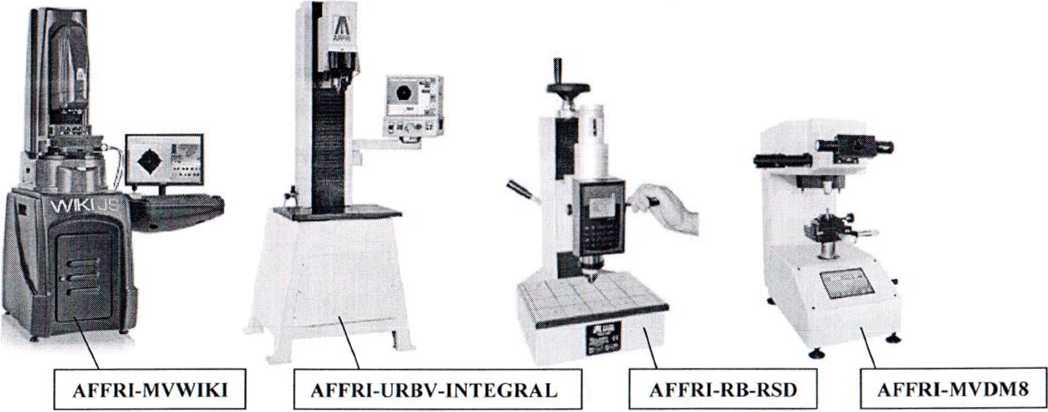

Рисунок 1 - Внешний вид твердомеров AFFR.I
лист 3 из 9
|
Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические и метрологические характеристики твердомеров AFFRI приведены в таблицах 1, 2. Таблица 1 | |||||||
|
,й i ?s£ |
Наименование характеристики |
Модификация твердомера | |||||
|
AFFRI-RB-RSD |
AFFR1-RB-RTD |
AFFR1-RB-DRM |
AFFRI-MVW1K1 |
AFFRI-URBV-INTEGRAL | |||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
1 Шкалы твердости: | |||||||
|
- Бринелля |
НВ |
НВ |
НВ |
- |
НВ | ||
|
- Виккерса, Виккерса при малых нагрузках, микротвердости Виккерса) |
- |
- |
- |
HV |
HV | ||
|
- Роквелла |
HRA. HRB. HRC |
HRA, HRB, HRC |
HR A, HR В, HRC |
- |
HRA, HRB, HRC | ||
|
- Супер Роквелла |
- |
- |
HRN, HRT |
- |
- | ||
|
2 Нагрузки, Н: | |||||||
|
- по шкале Бринелля |
612,9, 1226, 1839 |
612,9, 1226, 1839 |
49,03,61,29, 98,07, 153,2,245,2, 294,2, 306,5,612,9, 1226, 1839, 2452* |
- |
9,807, 49,03,98,07, 147,1, 153,2,294,2,306,5,612,9, 1226, 1839, 2452, 4903, 7355, 9807, 29420 | ||
|
- по шкале Роквелла |
588,4, 980,7, 1471 |
588,4, 980,7, 1471 |
588,4,980,7, 1471 |
- |
588,4,980,7, 1471 | ||
|
- по шкалам: - Виккерса (F > 49,03); - Виккерса при малых нагр. (1,961 <F <49,03); - микротвердости Виккерса (0,09807 < F < 1,961). |
- |
- |
- |
0,09807, 0,1961, 0,4903, 0,9807, 1,961,2,942, 4,903, 9,807, 19,61,29,42, 49,03,98,07, 196,1, 294,2, 490,3 |
9,807, 19,61,29,42, 49,03, 98.07, 147,1, 294,2, 490,3, 980,7, 1176,8 | ||
|
- по шкале Супер Роквелла |
- |
- |
147,1,294,2, 441,3 |
- |
- | ||
|
3 Степень автоматизации рабочего цикла (управление) |
ручное |
ручное |
автоматическое |
автоматическое |
автоматическое | ||
|
4 Пределы допускаемой погрешности твердомеров: | |||||||
|
- по шкале Бринелля: | |||||||
|
относительная (% от числа твердости. НВ), % |
3 |
3 |
3 |
- |
3 | ||
|
\&Ъо шкале Виккерса, ,-Виккерса при малых нагрузках, 'йикрсПвердости Виккерса | |||||||
|
относительная (% от числа твердости, HV), % |
- |
лист 4 и |
3 9 |
3 |
3 | ||
Описание типа средства измерений
Продолжение таблицы 1
|
1 |
2 |
з |
4 |
5 |
6 |
|
- по шкале Роквелла, ед.тв.: | |||||
|
HRA |
±2,0 (от20др 75 HRA) ±1,5 (от75до88НРЛ) |
±2,0 (от20до75НКА) ±1,5 (от75до88№А) |
±2,0 (от20до75НРА) ±1,5 (от 75 до 88 HRA) |
- |
±2,0 (от20до75 HRA) ±1,5 (от 75 до 88 HRA) |
|
HRB |
±4,0 (от20до45 HRB) ±3,0 (от45до801ЖВ) ±2,0 (от 80 до 100 HRB) |
±4,0 (от20до45 HRB) ±3,0(от45до80НИВ) £2,O(ot8Oad1OOHRB) |
±4,0 (от20до45 HRB) ±3,0 (ог45до80НИВ) ±2,0 (от80до 100HRB) |
±4,0 (от20до45 HRB) ±3,0 (от45 до 80 HRB) ±2,0 (от80до100НРВ) | |
|
HRC |
±1,5 (ог20до70Н1<С) |
±1,5 (or20w70HRC) |
±1,5 (от20до70НКС) |
±1,5 (от20до70НРС) | |
|
HRN |
- |
- |
±1,5 |
- | |
|
HRT |
±2,5 | ||||
|
5 Диапазоны измерений твердости, ед.тв.: | |||||
|
НВ |
от 12 до 497 |
от 12 до 497 |
от 12 до 497 |
- |
от 12 до 497 |
|
HRA |
от 20 до 85,5 |
от 20 до 85,5 |
от 20 до 85,5 |
от 20 до 85,5 | |
|
HRB |
от 1 до 99 |
от 1 до 99 |
от 1 до 99 |
от 1 до 99 | |
|
HRC |
от 2 до 68 |
от 2 до 68 |
от 2 до 68 |
от 2 до 68 | |
|
HRN |
- |
- |
от 20 до 93 |
- | |
|
HRT |
от 20 до 93 | ||||
|
HV |
- |
от 80 до 1710 |
от 80 до 1710 | ||
|
6 Масса, кг, не более |
85 |
70 |
64 |
160 |
600 |
|
7 Габаритные размеры, мм, не более |
540 х 540 х 990 |
600 х 600 х 800 |
445 х 930 х 675 |
1200х 1200х 1600 |
1600 х 1300 x 2300 |
Примечания:
— знак минус «-» указывает на отсутствие параметра/функции в составе твердомера;
— знак «*» - по заказу потребителя.
pt
Таблица 2
|
Наименование характеристики |
Модификация твердомера | ||
|
AFFRI-URBV-VRS |
AFFRI-RB-3000 |
AFFRI-MVDM8 | |
|
1 |
2 |
3 |
4 |
|
1 Шкалы твердости: | |||
|
- Бринелля |
НВ |
НВ |
- |
|
- Виккерса, Виккерса при малых нагрузках, микротвердости Виккерса |
HV |
- |
HV |
|
- Роквелла |
HRA. HRB, HRC |
HRA, HRB, HRC |
- |
|
- Супер Роквелла |
HRN, HRT |
- |
- |
|
2Нфрузки, Н: | |||
|
- по шкале Бринелля /ф // /ь II |
61,29,98,07, 153,2, 245,2,294,2, 306,5, 612,9, 1226, 1839, 2452* |
98,07, 153,2, 294,2, 306,5,612,9, 1839, 2450, 4900, 7350, 9807, 29403 |
- |
|
'■ 'К по шкале Роквелла |
588,4, 980,7, 1471 |
588,4. 980,7, 1471 |
- |
лист 5 из 9
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
- по шкалам: - Виккерса (F > 49,03); - Виккерса при малых нагр. (1,961 <F <49,03); - микротвердости Виккерса (0,09807 <F< 1,961). |
9,807, 19,61,29,42, 49,03,98,07, 196,1, 294,2, 490,3, 980,7 |
- |
0,0098, 0,029, 0,049, 0.098, 0,245, 0,490, 0,980, 1,961,2,942, 4,903,9,807, 19,61 |
|
- по шкале Супер Роквелла |
147,1,294,2, 441,3 |
- |
- |
|
3 Степень автоматизации рабочего цикла (управление) |
автоматическое |
автоматическое |
автоматическое |
|
4 Пределы допускаемой погрешности твердомеров: | |||
|
- по шкале Бринелля: | |||
|
относительная (% от числа твердости, НВ), % |
3 |
3 |
- |
|
- по шкале Виккерса, Виккерса при малых нагрузках, микротвердости Виккерса | |||
|
относительная (% от числа твердости, HV), % |
3 |
- |
3 |
|
- по шкале Роквелла, ед.тв.: | |||
|
HRA |
±2,0 (ог20до751ЖА) ±1,5 (or75flp88HRA) |
±2,0 (от20до75ЖА) ±1,5 (от 75 до 88 HRA) |
- |
|
HRB |
±4,0 (ot20/»45HRB) ±3,0 (от45до80НКВ) ±2,0 (от80до 100HRB) |
±4,0 (ot20ao45HRB) ±3,0 (ог45до80НРВ) ±2,0 (от80до 100 HRB) | |
|
HRC |
±1,5 (от 20 до 70 HRQ |
±1,5 (or20.no70HRC) | |
|
HRN |
±1,5 |
- | |
|
HRT |
±2,5 | ||
|
5 Диапазоны измерений твердости, ед.тв.: | |||
|
НВ |
от 12 до 497 |
от 12 до 497 |
- |
|
HRA |
от 20 до 85,5 |
от 20 до 85,5 | |
|
HRB |
от 1 до 99 |
от 1 до 99 | |
|
HRC |
от 2 до 68 |
от 2 до 68 | |
|
HRN |
от 20 до 93 |
- | |
|
HRT |
от 20 до 93 | ||
|
HV |
от 80 до 1710 |
от 80 до 1710 | |
|
6 Масса, кг, не более |
105 |
290 |
70 |
|
7 Габаритные размеры, мм, не более |
445 х 930x675 |
500 х 900 х 1250 |
600 х 600 х 800 |
|
Примечания: -знак минус «-» указывает на отсутствие параметра/функции в составе твердомера; - знак «*» - по заказу потребителя. | |||
Параметры питания:
230 В (частота от 50 Гц);
150.
от 10 °C до 35 °C; от 5 % до 95 %.
- напряжение питания сети переменного тока
- потребляемая мощность, В-А, не более
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
|
- твердомер AFFRI* |
1 шт.; |
|
- руководство по эксплуатации |
1 экз.; |
|
-МРБ МП.2712-2017** |
1 экз.; |
|
- программное обеспечение |
1 шт.; |
|
- круглый стол для образцов |
1 шт.; |
|
- комплект кабелей для подключения |
1 компл. |
|
- индентор |
*** |
|
По отдельному заказу: | |
|
- дополнительные инденторы |
* * * * |
|
- дополнительные объективы |
**** |
|
- передвижной столик с микрометрическими винтами |
* * * * |
|
- персональный компьютер |
* * * * |
Примечания:
* - модификация указывается при заказе;
* * - поставляется при наличии у твердомера возможности измерения по шкалам Виккерса;
* ** - в зависимости от модификации твердомера;
* *** - в зависимости от заказа.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «AFFRI DI AFFR1 ROBERTO» (Итальянская Республика);
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические условия»;
ГОСТ 9450-76 «Измерение микротвсрдости вдавливанием алмазных наконечников»;
СТБ 8008-98 «Приборы для измерения твердости по шкалам Бринелля. Методика поверки»;
СТБ 8009-98 «Приборы для измерения твердости по шкалам Роквелла А, В, С, N, Т. Методика поверки»;
МРБ МП.2712-2017 «Твердомеры AFFRI. Методика поверки».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Твердомеры AFFRI соответствуют требованиям технической документации фирмы «AFFRI DI AFFRI RIBERTO» (Итальянская Республика), ГОСТ 23677-79 и требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Межповерочный интервал - не более 12 месяцев.
