Комплексы наземного слежения, приема и обработки сигналов ГНСС-"EFT RS1"

Назначение

Комплексы наземного слежения, приема и обработки сигналов КПСС - «EFT R.S1» (далее - приемники) предназначены для измерения длин базисов.

Описание

Конструктивно приемник представляет собой металлический шкаф в антивандальном исполнении для дополнительной защиты внутренних элементов. Шкаф с оборудованием блока обработки служит для размещения компонентов, разъемов и управляющих элементов. На внешних поверхностях корпуса предусмотрены разъемы для внешнего питания, подключения Ethtemet и антенны.

Приемник представлен четырьмя основными модулями:

- модуль слежения, приема и обработки сигналов ГНСС (далее ГНСС-модуль);

- модуль управления референцией ГНСС-станции;

- модуль питания;

- модуль маршрутизации.

Принцип действия основан на получении и обработке данных от приемника спутниковой навигационной системы и от блока инерциальной навигационной системы.

Приемник обладает следующими возможностями:

- одновременно использовать спутники ГЛОНАСС, GPS, Galileo, Bcidou и Compass;

- одновременно работать с тремя частотами;

- подавления многолучевости и внутриполосных помех.

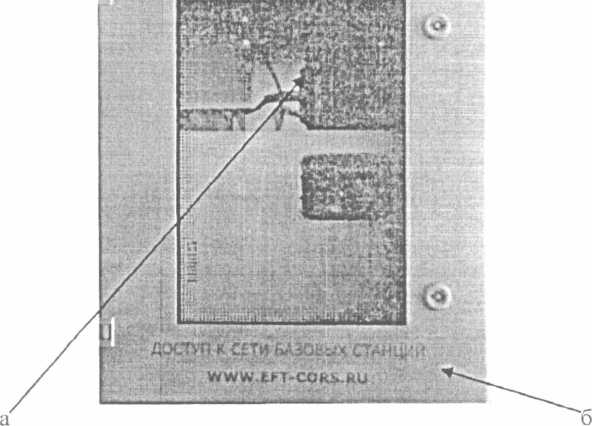

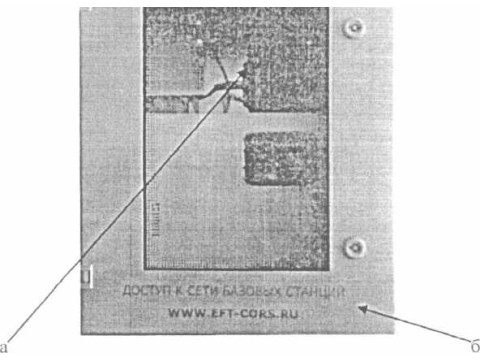

Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

i ■ ' .GiONASS f GF-а/ COMPASS ; GAi.lU.1

'          ПРИЕМНИК Ы-Т KS 1

П -■ _ ___________'____

a - место пломбировки

б - место нанесения наклейки со знаком утверждения типа (верхняя панель) Рисунок 1 - Внешний вид приемника со стороны верхней панели

Программное обеспечение

Приемники поставляются со встроенным программным обеспечением (далее ПО) «BD970 firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики приемника не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приемников приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Основные средства поверки:

- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-1 1, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± (240(’’D) мм, где D - длина базиса в миллиметрах;

- рабочий эталон - тахеометр электронный TDA5005, рсг. № 19547-05, пределы допускаемой абсолютной погрешности измерений угла ± 0,3", пределы допускаемой абсолютной погрешности измерений расстояний ± 0,3 мм.

Сведения о методах измерений

Комплекс наземного слежения, приема и обработки сигналов ГНСС - «EFT RS1». Руководство по эксплуатации EFT RS1.P3.

Нормативные документы

1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».

2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».

3 Комплекс наземного слежения, приема и обработки сигналов ГНСС - «EFT RS1».

Технические условия ТУ 6811-001-60438719-2014.
