Установки поверочные "ТЭСМАРТ-РУ" модификаций "ТЭСМАРТ-РУ-60" и "ТЭСМАРТ-РУ-200"
| Номер в ГРСИ РФ: | РБ 03 07 6438 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО "Энергосберегающая компания "ТЭМ", г. Москва |
|
Описание типа РБ 03 07 6438 17 [2018-06-14]
rb-03-07-6438-17_2018-06-14.pdf
|
Скачать |
Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» предназначены для воспроизведения расхода жидкости, испытаний, градуировки и поверки расходомеров и счетчиков жидкости, а также каналов измерений расхода и объёма теплосчетчиков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6438 17 |
| Наименование | Установки поверочные "ТЭСМАРТ-РУ" модификаций "ТЭСМАРТ-РУ-60" и "ТЭСМАРТ-РУ-200" |
| Год регистрации | 2017 |
| Номер сертификата | 11395 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2019-07-02 |
| Получатель сертификата | ООО "Энергосберегающая компания "ТЭМ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Энергосберегающая компания "ТЭМ"
Адрес: Бескудниковский б-р, д. 29, к. 1, г. Москва, 127474
Контакты: (495)980-12-57, 7305712@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по МП РТ 2094-2014 (2014 г.). Перед вводом в эксплуатацию и в процессе эксплуатации в Республике Беларусь подлежат метрологической аттестации (периодичность - 1 год). |
Поверители
Скачать
|
Описание типа РБ 03 07 6438 17 [2018-06-14]
rb-03-07-6438-17_2018-06-14.pdf
|
Скачать |
Описание типа
Назначение
Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» предназначены для воспроизведения расхода жидкости, испытаний, градуировки и поверки расходомеров и счетчиков жидкости, а также каналов измерений расхода и объёма теплосчетчиков.
Описание
Принцип работы установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» основан на воспроизведении объёмного расхода рабочей жидкости, при помощи гидравлической системы, и средств измерения объема (массы) либо объёмного расхода жидкости при помощи эталонных расходомеров.
Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» изготавливаются по блочному принципу в виде различных конструкций, включающих в себя накопительный резервуар (HP), насосные группы, устройства стабилизации потока, рабочие столы (PC), узел регулирования (УР), эталонные расходомеры (ЭР), узлы переключателей потока (ПП), весовые устройства (ВУ) и автоматизированного измерительного комплекса (АИК).
Работа установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» осуществляется по замкнутому циклу.

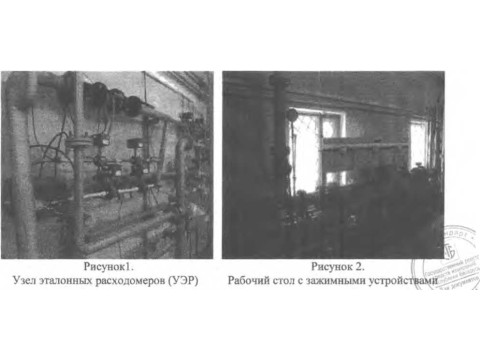

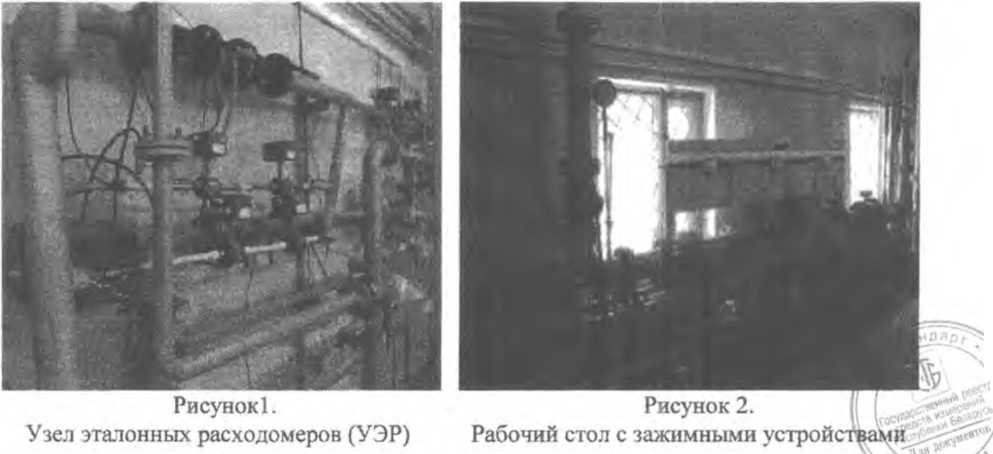

Основные составные части установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» изображены на рисунках 1...4.
В установках поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» реализованы следующие режимы измерения:
- режим сличения с эталонными расходомерами;
- режим статического взвешивания (в качестве опции).

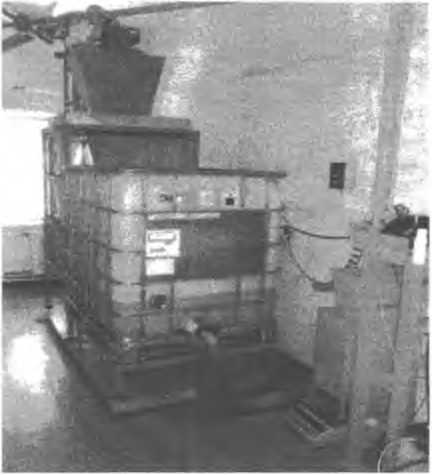

Рисунок 3
Узел переключателей потока и весов

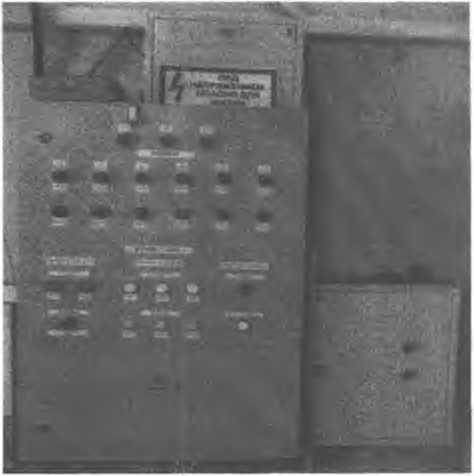

Рисунок 4.
Шкаф управления насосами и автоматикой
Поверяемые СИ устанавливаются в измерительный участок рабочего стола, состоящего из рамы, ванны для слива воды, зажимных устройств, запорной арматуры, манометров, термопреобразователей и специальных компенсирующих проставок. Конструкция модификации рабочего стола PC позволяет осуществлять реверсирование потока воды.
Циркуляция воды обеспечивается с помощью насосных групп, которые подают воду из HP к PC через устройства стабилизации потока.
Для дополнительной стабилизации потока на малых расходах (в качестве опции) используются напорные ёмкости. Напорные ёмкости представляют собой закрытые негерметичные ёмкости с рабочим объемом не более 0,1 м3. Емкости располагаются на высоте от 3 м и выше. Они предназначены для поддержания гидростатического режима в измерительных контурах.
АИК конструктивно состоит из нескольких блоков и осуществляет преобразование аналоговых сигналов с эталонных и поверяемых СИ в цифровые данные и отображение их на мониторе компьютера. Так же АИК производит необходимые математические расчеты, формирует протоколы поверки и осуществляет управление процессом поверки и градуировки поверяемых СИ.

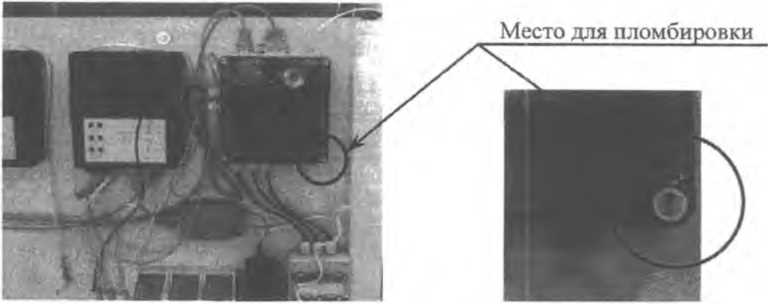

В установках поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» предусмотрена пломбировка от несанкционированного доступа к ПО и к метрологически значимым участкам схем АИК. Схема пломбировки АИК представлена на рисунках 5 и 6. Так же предусмотрена пломбировка для предотвращения разборки прямых участков ЭР (для модификаций установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» не оснащённых ВУ). Схема пломбировки прямых участков представлена на рисунках 7 и 8.
Программное обеспечение
Программное обеспечение (ПО) установок поверочных «ТЭСМАРТ-РУ»/модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» представляет собой микропрограмму АИК, установленную на заводе-изготовителе и программы для компьютера оператора. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
микропрограмма АПК |
Aic.hex |
3.03 |
2BA6C2D5 |
CRC-32 |
Уровень защиты от непреднамеренных и преднамеренных изменений "С" согласно МИ 3286-2010.
Технические характеристики
Основные технические и метрологические характеристики установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение ха |
эактеристики |
|
модификация «ТЭСМАРТ-РУ-60» |
модификация «ТЭСМАРТ-РУ-200» | |
|
Поверочная жидкость |
Вода, соответствующая СНиП 2.04.07-86 | |
|
Диапазон воспроизводимых расходов воды, м3/ч |
от 0,015 до 60 |
от 0,015 до 200 |
|
Диаметры условных проходов (Ду) поверяемых приборов, мм |
от 4 до 50 |
otw. |
|
Пределы допускаемой относительной погрешности измерений установки в режиме сличения с эталонными расходомерами. % |
±0,25 \\ К Р 11' г | |
Продолжение таблицы
|
Пределы допускаемой относительной погрешности измерений в режиме статического взвешивания, % |
±0,06 | |
|
Нестабильность поддержания расхода, %, не более |
±0,5 | |
|
Пределы допускаемой относительной погрешности измерений частоты электрических импульсов, % |
±0,02 | |
|
Пределы допускаемой приведенной погрешности измерений сигналов постоянного тока, %: - в диапазоне (4.. .20) мА - в диапазоне (0.. .5) мА |
±0,05 ±0,1 | |
|
Виды электрических информационных сигналов поверяемых приборов: - цифровой - токовый - частотно-импульсный |
RS232, RS485 (0.. .5) мА или (4.. .20) мА (0,1... 10000) Гц | |
|
Температура поверочной жидкости, °C |
от+15 до +25 | |
|
Рабочее давление поверочной жидкости, МПа, не более |
0,5 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 84 до 107 | |
|
Напряжение питания (переменный ток), В |
380 ±38 | |
|
Частота, Гц |
50±2 | |
|
Потребляемая мощность, кВт, не более |
30 |
60 |
|
Габаритные размеры, м, не более: - без напорных емкостей - размер напорных емкостей (опция) |
8,0x4,5x2,5 1,0x1,0x1,0 |
12,0x5,5x5,0 2,0x1,0x1,0 |
Звак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» приведена в таблице 3.
Таблица 3.
|
Наименование |
Количество, шт. | |||
|
модификация ТЭСМАРТ-РУ-60 |
модификация ТЭСМАРТ-РУ-200 | |||
|
Накопительный резервуар для воды (рабочая емкость) |
1 |
1 | ||
|
Насосная группа НГ1 (15 кВт) с гасителем пульсаций |
от 1 до 2 |
от 0 до 2 | ||
|
Насосная группа НГ2 (30 кВт) с гасителем пульсаций |
— |
1 | ||
|
Шкаф управления насосами и автоматикой ША |
1 |
1 | ||
|
Узел эталонных расходомеров УЭР-50 |
от 1 до 2 |
от Одо 2 | ||
|
Узел эталонных расходомеров УЭР-100 |
— | |||
|
Узел напорной емкости (опция) |
от 0 до 2 |
Ог<йо 3 \ ' \ | ||
|
Рабочий стол РС.А с узлом регулирования* |
от 0 до 2 |
1 -отбдо2 |
л 1 1| ■ ' || | |
|
Рабочий стол РС.В с узлом регулирования* |
от 0 до 2 |
) /7 | ||
|
Рабочий стол РС.С с узлом регулирования* |
— | |||
Продолжение таблицы
|
Автоматизированный измерительный комплекс АИК |
от 1 до 2 |
от 1 до 3 |
|
Узел переключателей потока УПП |
1 |
1 |
|
Весовые устройства (опция): | ||
|
ВУ1 (НПВ до 50 кг) |
1 |
1 |
|
ВУ2 (НПВ до 1000 кг) |
1 |
1 |
|
ВУЗ (НПВ до 1000 кг) |
— |
1 |
|
Руководство по эксплуатации |
ЭС 99556332.014. |
000 РЭ |
|
Паспорт |
ЭС 99556332.014.000 ПС | |
|
Методика поверки |
МП РТ 2094-2014 | |
|
Примечание: * - общее количество рабочих столов - не более 3 шт. | ||
Поверка
осуществляется по документу МП РТ 2094-2014 "ГСИ. Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 28 марта 2014 г.
При поверке применяются следующие средства измерений:
- гири классов Mi и F2, по ГОСТ OIML R 111-1-2009;
- мера электрического сопротивления Р4831, КТ 0,02;
- секундомер электронный «Интеграл С-01», ПГ ±(9,610'6 Тх+0,01) с;
- вольтметр универсальный цифровой В7-40, ПГ= ±0,1 % (при измерении постоянного тока);
- генератор импульсов АКИП-3301, ПГ ±(5-Т10’5+5 нс);
- частотомер электронно-счётный 43-88, д/* = ±(ро | - tx + ТфА + То);
- установка поверочная с диапазоном расходов (0,015...200) мЗ/ч, ПГ не более ±0,07 %.
Сведения о методах измерений
Отсутствуют.
Нормативные документы
ТУ 4213-014-99556332-2013 «Технические условия. Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200»;
ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды».
Рекомендации к применению
Осуществление деятельности в области обеспечения единства измерений дения расхода жидкости, испытаний, градуировки и поверки расходомеров и сч кости. а также каналов измерений расхода и объёма теплосчетчиков).
