Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль
| Номер в ГРСИ РФ: | РБ 03 04 4618 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО "ЭлМетро Групп", г. Челябинск |
Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль (в дальнейшем- КД) с микропроцессорным управлением предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4618 17 |
| Наименование | Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль |
| Год регистрации | 2017 |
| Номер сертификата | 11403 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2020-03-27 |
| Получатель сертификата | ООО "ЭлМетро Групп", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭлМетро Групп"
Адрес: ул. Неглинная, д. 21, 454106, г. Челябинск
Контакты: (351)793-8028, 742-6884
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 3121.000.00 МП (2010 г.). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (аттестат аккредитации - № RA.RU. 311503, шифр поверительного клейма - ГА)(НТК №07-11). |
Поверители
Скачать
|
Описание типа РБ 03 04 4618 17 [2018-02-19]
rb-03-04-4618-17_2018-02-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4618 17 [2011-06-08]
rb-03-04-4618-17_2011-06-08.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль (в дальнейшем- КД) с микропроцессорным управлением предназначены для:
- поверки, калибровки и испытаний средств измерений давления, реле и других приборов давления;
- измерений избыточного давления и давления разрежения.
Описание
Калибраторы-контроллеры КД сочетают в себе функции прецизионного манометра и точного регулятора (контроллера) давления.
Калибраторы-контроллеры КД представляют собой задатчик - измеритель давления (разрежения), состоящий из высокоточных внутренних и внешних модулей (первичных преобразователей давления), микропроцессорного блока, преобразующего низкоуровневые сигналы первичных преобразователей в цифровую индикацию на дисплее, и устройства, задающего (генерирующего) давление.
Для функционирования КД в режиме генерации давления необходим внешний источник давления (компрессор, баллон со сжатым газом, вакуумный насос). При этом давление питания через систему пневмораспределителей, пневмоемкостей и клапанов, поступает в выходную пневмомагистраль, где измеряется посредством высокоточного сенсора давления, сигнал с которого поступает на вход микропроцессорного блока, управляющего работой электропневмоклапанов. Клапаны, управляемые по особому алгоритму, пропускают газ в магистраль или, наоборот, стравливают выходное давление в атмосферу. Совместная, синхронизируемая микропроцессорным блоком, работа клапанов обеспечивает плавный выход давления на заданное значение без перерегулирования, что необходимо для проверки вариации (погрешности, обусловленной наличием гистерезиса) показаний датчиков давления и манометров. После выдержки заданного значения давления в течение заданного интервала времени контроллер, в зависимости от выбранного режима задания давления, автоматически или по команде оператора выходит на следующее заданное значение.
КД может комплектоваться одним или несколькими внешними модулями давления, различающихся диапазоном измерений и исполнением по точности.
Для каждого модуля полный диапазон давления разбит на поддиапазоны, один из которых выбирается в качестве рабочего из меню настройки прибора.
Применение внешних модулей позволяет:
- расширить диапазон измерений в область более низких значений давления применением внешних сменных модулей с меньшим диапазоном измерений давления, чем внутренний;
- повысить точность КД (в том числе и приобретенного ранее), применением внешних модулей более высокого класса, чем внутренний;
- в случае протяженных пневматических линий связи с поверяемыми датчиками установить внешний эталонный модуль вблизи датчиков и скомпенсировать падение давления на линии связи.
В качестве внешних модулей давления возможно использование других калибраторов давления, например, модулей Метран-518, цифровых манометров МТ-210/220. В этом случае КД играет лишь роль регулятора давления, а точность измерений определяется характеристиками соответствующих подключенных внешних эталонов.
КД имеет четыре исполнения по конструкции, определяемые верхним пределом измерения/регулирования (ВПИ) избыточного давления:
- исполнение 1 - ВПИ избыточного давления внутреннего модуля - 0,2 МПа;
- исполнение 2 - ВПИ избыточного давления внутреннего модуля - 0,7 МПа;
- исполнение 3 - ВПИ избыточного давления внутреннего модуля - 2,0 МПа;
- исполнение 4 - ВПИ избыточного давления внутреннего модуля - 3,5 МПа.
Общий вид КД показан на рисунке 1. Схема пломбировки КД приведена на рисунке 2.

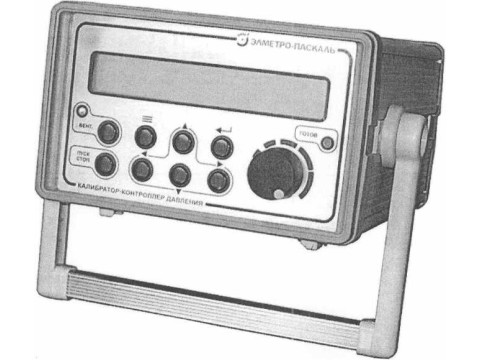

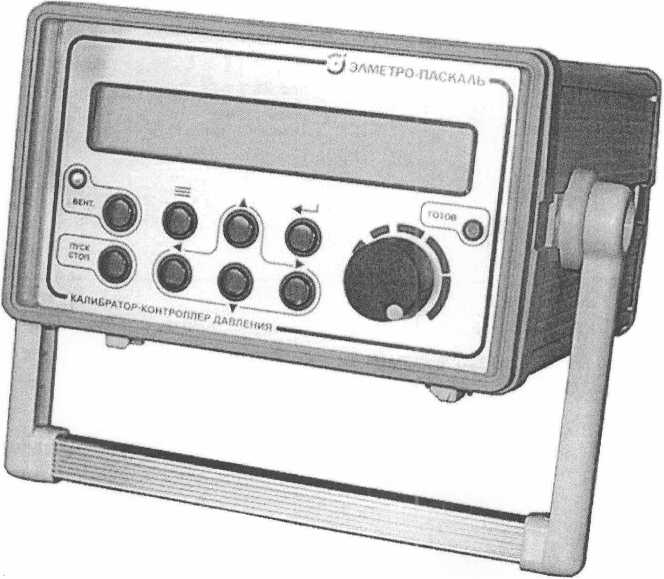

Рисунок 1 - Общий вид КД

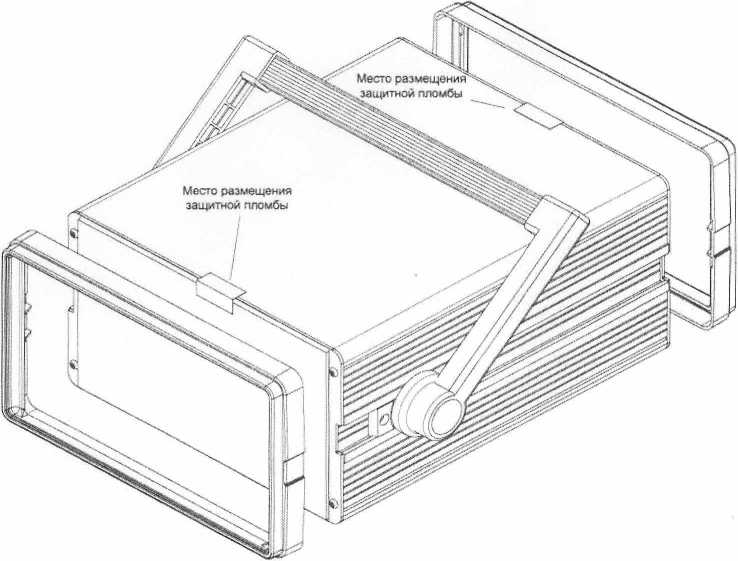

Рисунок 2 - Схема пломбировки КД
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерений (ВПИ), МПа: - избыточного давления - давления разрежения |
от 6,3 • 10'3 до 3,5 от 6,3 • 10'3 до 0,1 |
|
Пределы допускаемой основной погрешности измерения давления при температуре (23 ± 3) °C, Кпр и Котн, для исполнения модуля давления (по точности),%: -А -Б -В -Г -д |
± 0,025 ±0,03 ±0,04 ±0,05 ±0,06 |
|
Диапазон рабочих температур, °C |
от 10 до 40 |
|
Пределы допускаемой дополнительной погрешности измерения давления при изменении температуры окружающего воздуха от 10 до 40 °C |
не превышают пределов допускаемой основной погрешности на каждые 10 °C от температуры (23 ± 3) °C в соответствующей точке по давлению |
|
Нестабильность регулирования давления (максимальное отклонение выходного давления (измеряемое рабочим модулем) в процессе его поддержания от целевой величины), не более: - для исполнения 1 - для исполнения 2 - для исполнения 3 - для исполнения 4 |
± 1 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) ± 2 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) ± 5 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) ± 10 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) |
|
Напряжение питания, В |
220 ± 10% |
|
Потребляемая мощность, В А, не более |
20 |
|
Время установления рабочего режима, мин., не более |
30 |
|
Масса прибора (без внешних модулей), кг, не более |
7 |
|
Габаритные размеры (без внешних модулей, без ручки), мм, не более |
260x140x300 |
|
Примечание: Кат - пределы допускаемой основной относительной погрешности (от 40 до 100% поддиапазона измерений); Кпр - пределы допускаемой основной приведенной погрешности (от 0 до 40% поддиапазона измерений), отнесенной к 40% поддиапазона. | |
Знак утверждения типа
наносится на эксплуатационную документацию калибратора-контроллера давления типографским способом или на заднюю панель корпуса.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
|
Функциональный блок в металлическом корпусе |
1 шт. |
|
Сетевой адаптер 220В с разъемом для подключения к прибору |
1 шт. |
|
Комплект латунных штуцеров с накидной гайкой G1/8 (3 прямых, 1 тройник) |
1 комплект |
|
Внешние эталонные модули давления с соединительным кабелем |
согласно заказу (опция) |
|
Адаптер интерфейса к компьютеру |
1 шт. (опция) |
|
Паспорт 3121.000 ПС |
1 экз. |
|
Руководство по эксплуатации 3121.000 РЭ |
1 экз. |
|
Методика поверки 3121.000.00 МП |
1 экз. |
Поверка
осуществляется в соответствии с методикой поверки «Калибратор-контроллер давления
ЭЛМЕТРО-Паскаль. Методика поверки», согласованной ФГУП «ВНИИМС» 03.02.2010 г.
Основные средства поверки приведены в таблице 3.
Таблица 3 - Основные средства поверки
|
Наименование |
Тип |
Требуемые технические характеристики |
|
Манометр грузопоршневой |
СРВ 5000 |
диапазоны воспроизведения давления от 0,04 до 5 МПа, от 0,003 до 0,2 МПа, предел основной погрешности ± 0,01 % |
|
Задатчики давления «Воздух» |
Воздух-4000 Воздух-6,3 Метран-505 Метран-504 Метран-503 |
от 0,02 до 40 кПа, класс точности 0,02 % от 10 до 630 кПа, класс точности 0,02 % от 0,005 до 25 кПа, класс точности 0,015 % от 0,6 до 1000 кПа, класс точности 0,015 % от минус 0,25 до минус 63 кПа, класс точности 0,02% |
|
Контроллер давления |
РРСЗ |
от 0 до 200 кПа от минус 90 до 100 кПа от минус 90 до 600 кПа от минус 90 до 3400 кПа все - с пределом допускаемой основной погрешности ± 0,01 % |
|
Калибратор давления портативный |
Метран-517 |
диапазон измерения давления от 6,3 кПа до 3,5 МПа, класс точности 0,02 % |
|
Примечание: допускается применять другие эталонные средства измерений, с техническими характеристиками не хуже указанных выше. | ||
Сведения о методах измерений
приведены в документе «Калибраторы-контроллеры ЭЛМЕТРО-Паскаль. Руководство по эксплуатации».
Нормативные документы
1 .ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 . ТУ 4212-023-99278829-2009 «Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль. Технические условия».
Рекомендации к применению
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
