Колонки топливораздаточные ТКО

Назначение

Колонки топливораздаточные ТКО (далее - колонка) предназначены для измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0.55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Колонки состоят из следующих функциональных блоков: информационнозаправочного. измерительного и насосного.

В качестве счетчика жидкости используются:

- счетчики жидкости объемного типа: М403.25, М403.25Р. М403.32, М403.32Р (с механической юстировкой) или М403.25Е. М403.25ЕР. М403.32Е, М403.32ЕР (с электронной юстировкой) фирмы «ADAMOV-SYSTEMS. a.s», Чехия, или RSJ фирмы «Zhejiang Maide Machine Со., Ltd.». Китай.

В качестве электроприводного насосного моноблока используются:

- насосные моноблоки Р640.50 или Р641.50 или Р640.100 или Р640.50.121В или Р641.50.121В или Р641.100. производства фирмы «ADAMOV-SYSTEMS, a.s.». Чехия, или ZYB-50A или ZYB-80A фирмы «Zhejiang Maide Machine Со., Ltd.». Китай.

В колонке используется отсчетные устройства серии «Топаз-ЗОбБУ» производства ООО «Топаз-сервис». Россия.

Информационно-заправочный блок содержит отсчетное устройство, индикаторы газа и напорные рукава с раздаточными кранами.

Измерительный блок содержит фильтр (номинальная тонкость фильтрования 60 мкм), счетчик жидкости и электроуправляемый клапан. По заказу могут комплектоваться фильтрами 20 или 80 мкм.

Насосный блок содержит фильтр и электроприводной насосный моноблок.

Отсчетное устройство обеспечивает:

- сбор и обработку информации;

- управление режимом выдачи;

- отображение информации о заданной и отпущенной дозе;

- накопление суммарных данных об измеренном количестве топлива;

- передачу результатов измерений в систему управления колонкой:

- аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Отсчетное устройство колонок отображает информацию об объеме выданной дозы, а также ее стоимости и цене.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

- системой электронной юстировки;

- клавиатурой и считывателем пластиковых карт,

- устройством отбора паров из топливного бака транспортного средства при его заправке,

- устройством подтяжки раздаточного крана,

- системой электрообогрева.

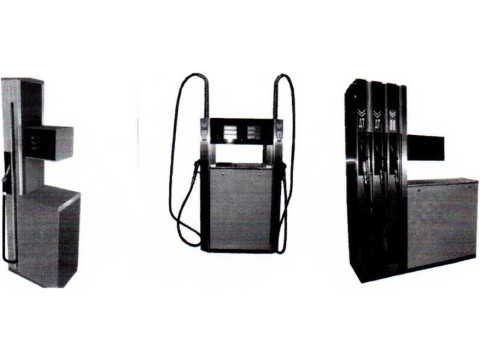

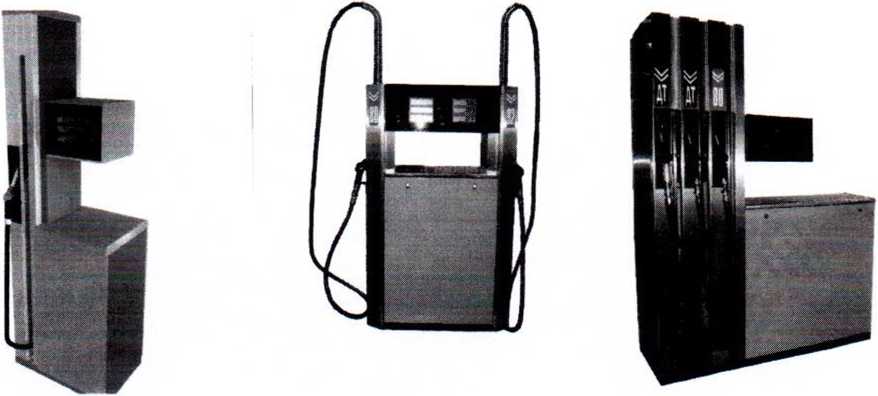

Рисунок 1 - Общий вид топливораздаточных колонок ТКО

Порядок обозначения колонок топливораздаточных ТК в документации и при заказе: Колонка топливораздаточная ТКО-хх-хх-хх.

где х - числовые и буквенные обозначения, указывающие на конструктивную модель, номинальный расход, количество раздаточных кранов и сортов топлива, способ размещения функциональных блоков, фирмы-производителя гидравлических узлов, климатическое исполнение.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Схемы пломбировки основных элементов колонок приведены на рисунках 2-7.

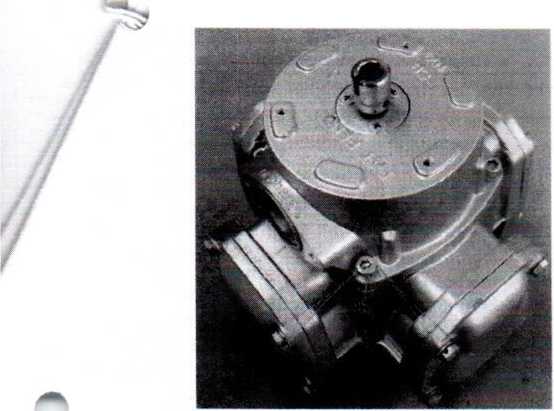

Рисунок 2 - Пломбировка счетчика жидкости объемного типа RSJ

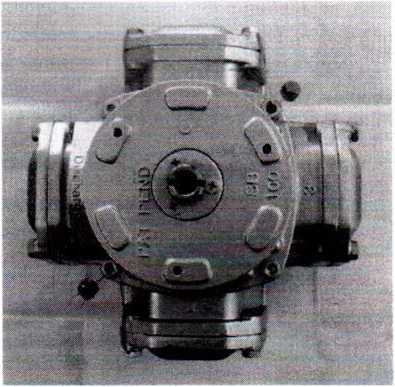

Рисунок 3 - Пломбировка счетчика жидкости объемного типа RSJ

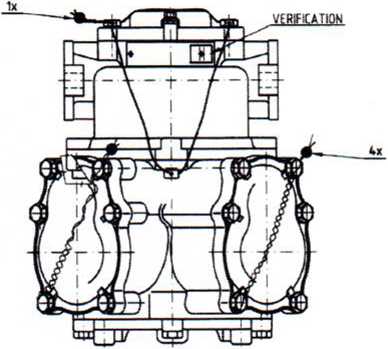

Рисунок 4 - Схема пломбировки счетчиков жидкости объемного типа: М403.25, М403.25Р, М403.32, М403.32Р

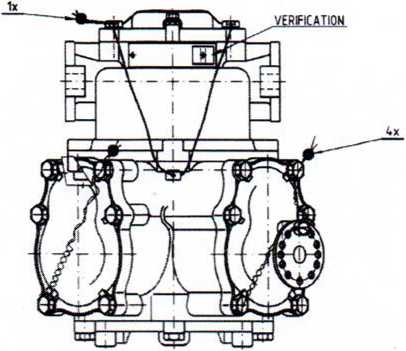

Рисунок 5 - Схема пломбировки счетчиков жидкости объемного типа: М403.25Е, М403.25ЕР, М403.32Е, М403.32ЕР

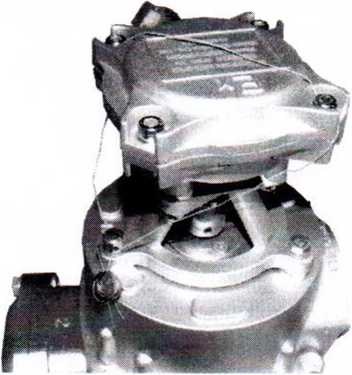

Рисунок 6 - Пломбировка датчика

импульсов

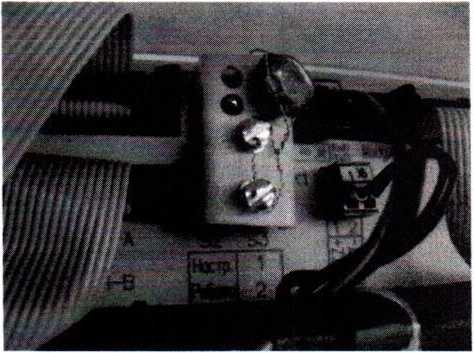

Рисунок 7 - Пломбировка фиксирующей планки блока управления отсчетного устройства

Для документов

Государственной реестр средств измерений Республики Беларусь

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:

- сбор и обработку информации от средств измерений, входящих в состав колонки;

- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;

- формирование отчётов;

- управление процессом измерений и передачу результатов измерений в компьютерную сеть.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролем.

Идентификационные данные ПО колонок приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации «Средний» по Р 50.2.077-2014 г.

Технические характеристики

Поминальный расход топлива через один кран, л/мин                   50±5; 80±8; 130±13

Минимальная доза выдачи, л                                                     2; 5; 10

Наименьший расход топлива через кран, л/мин                                     5; 8; 13

Пределы допускаемой основной относительной погрешности при измерении объема выданного топлива.

температура окружающей среды и топлива (20 ±5) °C, %

Пределы допускаемой дополнительной относительной погрешности при измерении объема выданного топлива, вызванной изменением

температуры окружающей среды и топлива от (20 ±5) °C, в пределах рабочих условий, %

Сходимость показаний, %

Пределы допускаемой относительной погрешности при измерении

объема минимальной дозы выданного топлива, %:

Верхний предел показаний указателя разового учета, не менее;

выданного количества топлива, л                                                  999,99

цены за 1 л, руб.                                                                         99.991

стоимости выданной дозы, руб.                                               99 999,99

Верхний предел показаний указателя суммарного учета, л                       9 999 999

Дискретность отображения информации указателя:

- разового учета, л

- суммарного учета, л

Длина раздаточного рукава, м. не менее

Примечания:

- цена за 1 л может быть указана в других расчетных единицах, при этом запятая отделяющая

целые расчетные единицы может быть сдвинута;

Рабочие условия измерений:

- температура окружающего воздуха. °C:

- для исполнений У1 и У2

- для исполнений ХЛ1 и ХЛ2

- температура измеряемого топлива. °C:

- для бензина

- для дизельного топлива и керосина

Габаритные размеры, мм. не более

Масса, кг. нс более

Средний срок службы, лет

от минус 40 до плюс 50

от минус 60 до плюс 50

от минус 40 до плюс 35

от минус 40 до плюс 402

1600 х 600 х 2200

500

12

Примечания:

2 - или температуры помутнения или кристаллизации.

Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

1 Колонка

2 Запасные части

3 Эксплуатационная документация на колонку

4 Эксплуатационная документация на комплектующие изделия.

1 шт.

1 компл.

1 экз.

входящие в состав колонки

1 компл.

Поверка осуществляется в соответствии с МИ 1864-88 «Рекомендации. ГСП. Колонки топливораздаточные. Методика поверки»;

Основное поверочное оборудование:

-при первичной поверке, мерники 2 разряда вместимостью 10, 50. 100 л. с основной относительной погрешностью не более ± 0.08 % по ГОСТ 8.400-80;

-при периодической поверке, мерники 2 разряда вместимостью К), 50, 100 л, с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методах измерений

изложены в документе «Колонки топливораздаточные ГК. Руководство по эксплуатации», АПБЛ 2.833.300.00 РЭ.

Нормативные документы

1 ГОСТ 8.510-2002 «ГСП. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2 ГОС'Г 9018-89 «Колонки топливораздаточные. Общие технические условия».

3 Технические условия ТУ 4213-011-17875317-2013.
