Колонки топливораздаточные ТКМ

Назначение

Колонки топливораздаточные ТКМ (далее - колонка) предназначены для измерения объёма или массы топлива (бензин, керосин, дизельное топливо) с вязкостью от 0.55 до 40 мм /с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема или массы. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Колонки состоят из следующих функциональных блоков: информационнозаправочного. измерительного и насосного.

В качестве счетчика жидкости используются:

- счетчики-расходомеры массовые Micro Motion (модификации CMF и F). производства фирмы «Emerson Process Management/Micro Motion Inc.», США; фирмы «Emerson Process Management Flow BV», Нидерланды; фирмы Emerson SRL. Румыния; фирмы Emerson Process Management Flow Technologies Co., Ltd. Китай; фирмы F-R Technologias de Flujo. S.A. de C.V, Мексика.

В качестве электроприводного насосного моноблока используются:

- насосные моноблоки Р640.50 или Р641.50 или Р640.100 или Р640.50.121В или Р641.50.121В или Р641.100. производства фирмы «ADAMOV-SYSTEMS, a.s.». Чехия, или ZYB-50A или ZYB-80A фирмы «Zhejiang Maide Machine Со.. Ltd.». Китай.

В колонке используется отсчетные устройства серии «Топаз-ЗОбБУ» производства ООО «Топаз-сервис». Россия.

Информационно-заправочный блок содержит отсчетное устройство, индикаторы газа и напорные рукава с раздаточными кранами.

Измерительный блок содержит фильтр (номинальная тонкость фильтрования 60 мкм), счетчик жидкости и электроуправляемый клапан. По заказу могут комплектоваться фильтрами 20 или 80 мкм.

Насосный блок содержит фильтр и электроприводной насосный моноблок.

Отсчетное устройство обеспечивает:

- сбор и обработку информации;

- управление режимом выдачи;

- отображение информации о заданной и отпущенной дозе;

- накопление суммарных данных об измеренном количестве топлива;

- передачу результатов измерений в систему управления колонкой;

- аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Отсчетное устройство колонок отображает информацию об объеме или массе выданной дозы, а также ее стоимости и цене.

Количество одновременно заправляемых транспортных средств 1 или 2 в от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

- системой электронной юстировки;

- клавиатурой и считывателем пластиковых карт.

- устройством отбора паров из топливного бака транспортного средства при его заправке,

- устройством подтяжки раздаточного крана,

- системой электрообогрева.

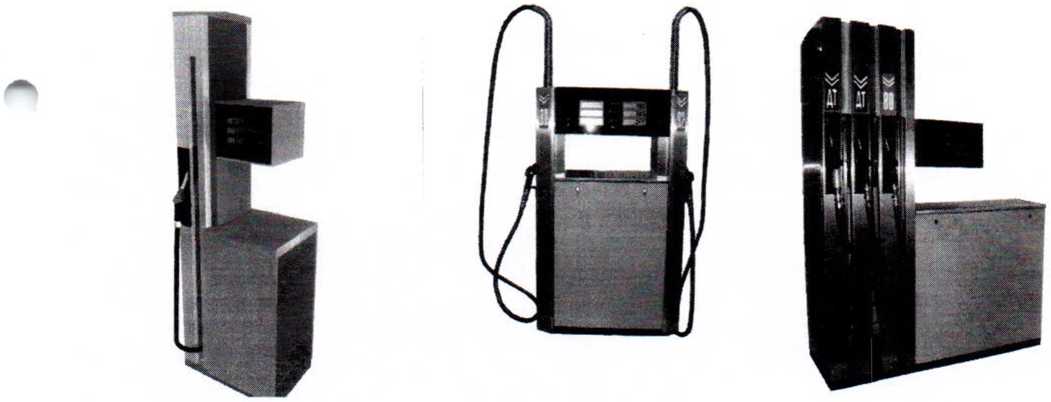

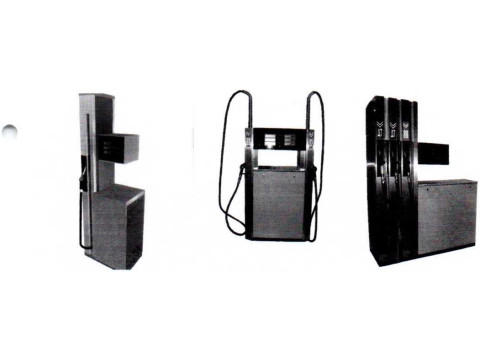

Рисунок 1 - Общий вид топливораздаточных колонок ТК

Порядок обозначения колонок топливораздаточных ТК в документации и при заказе: Колонка топливораздаточная ТКМ-хх-хх-хх.

где х - числовые и буквенные обозначения, указывающие на конструктивную модель, номинальный расход, количество раздаточных кранов и сортов топлива, способ размещения функциональных блоков, фирмы-производителя гидравлических узлов, климатическое исполнение.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Пломбировка счетчиков-расходомеров массовых Micro Motion модификации CMF и F осуществляется в соответствии с МИ 3002-2006.

Пломбировка отсчетного устройства в соответствии с рисунком 2.

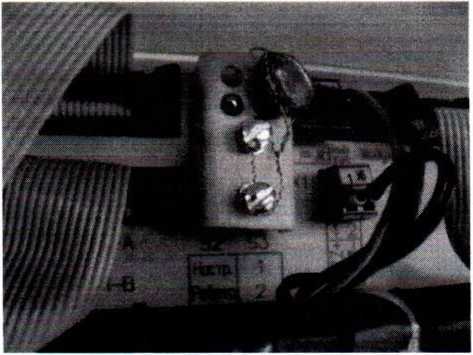

Рисунок 2 - Пломбировка фиксирующей планки блока управления отсчетного устройства

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:

- сбор и обработку информации от средств измерений, входящих в состав колонки;

- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;

- формирование отчётов;

- управление процессом измерений и передачу' результатов измерений в компьютерную сеть.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролем.

И дентификационные данные ПО колонок приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014 г.

Технические характеристики

Номинальный расход топлива через один кран, л/мин (кг/мин)

5О±5;8О±8; 130±13

2; 5; 10

5; 8; 13

±0,15*;±0,252

±0,15’;±0,252

±0,15’;±0,252

Минимальная доза выдачи, л (кг)

Наименьший расход топлива через кран, л/мин (кг/мин) Пределы допускаемой относительной погрешности колонок, %: - при измерении массы выдаваемой дозы топлива - при измерении объема выдаваемой дозы топлива Сходимость показаний, %:

Примечания:

- при комплектации колонок счетчиком-расходомером массовым Micro Motion модификации CMF;

2 - при комплектации колонок счетчиком-расходомером массовым Micro Motion модификации F.

Пределы допускаемой относительной погрешности при измерении минимальной дозы, %:

- при измерении массы выдаваемой дозы топлива

- при измерении объема выдаваемой дозы топлива

Верхний предел показаний указателя разового учета, не менее: выданного количества топлива, л (кг) цены за 1 л (кг), руб.

стоимости выданной дозы, руб.

Верхний предел показаний указателя суммарного учета, л (кг)

Дискретность отображения информации указателя:

- разового учета, л (кг)

- суммарного учета, л (кг)

Длина раздаточного рукава, м. не менее

Рабочие условия измерений:

- температура окружающего воздуха, °C:

- для исполнений У1 и У2

- для исполнений ХЛ1 и ХЛ2

- температура измеряемого топлива. °C:

- для бензина

- для дизельного топлива и керосина

Габаритные размеры, мм, не более

Масса, кг, не более

±0.3*;±0,52

±0,3';±0,52

999,99

99,993

99 999.99

9 999 999

0,01

1.0

4.0

от минус 40 до плюс 50

от минус 60 до плюс 50

от минус 40 до плюс 35

от минус 40 до плюс 404

1600 х 600 х 2200

500

Средний срок службы, лет                                                          12

Примечания:

3 - цена за 1 л (кг) может быть указана в других расчетных единицах, при этом запятая отделяющая целые расчетные единицы может быть сдвинута;

4 - или температуры помутнения или кристаллизации.

Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

1 Колонка                                                                 1 шт.

2 Запасные части                                                       1 компл.

3 Эксплуатационная документация на колонку                            1 экз.

4 Эксплуатационная документация на комплектующие изделия, входящие в состав колонки                                          1 компл.

Поверка

осуществляется в соответствии с документом МЦКЛ.0136 «Колонки топливораздаточные ТКМ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 04.04.2014 г.

Основное поверочное оборудование:

- установки поверочные универсальные _УПУ-АТ. номинальная вместимость мерника при 20 °C: 10 дм3; 100 дм3, пределы допускаемой относительной погрешности при измерении: массы - ±0,04 %; объема - ±0.05 %.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методах измерений

изложены в документе «Колонки топливораздаточные ТК. Руководство п АПБЛ 2.833.300.00 РЭ.

Нормативные документы

1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2 ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»;

3 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

4 Технические условия ТУ 4213-011-17875317-2013.
