Аппараты высоковольтные испытательные СКАТ-70
| Номер в ГРСИ РФ: | РБ 03 13 6401 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Инженерный центр России Современные технологии", г. Волгоград |
|
Описание типа РБ 03 13 6401 17 [2017-12-15]
rb-03-13-6401-17_2017-12-15.pdf
|
Скачать |
Аппараты высоковольтные испытательные «СКАТ-70» (далее - аппараты) предназначены для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока, а также для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6401 17 |
| Наименование | Аппараты высоковольтные испытательные СКАТ-70 |
| Год регистрации | 2017 |
| Номер сертификата | 11324 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2018-03-25 |
| Получатель сертификата | ООО "Инженерный центр России "Современные технологии", г. Волгоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Инженерный центр России Современные технологии"
Адрес: 400065, Россия, г. Волгоград, ул. им. Генерала Ватутина, 29, оф.1.
Контакты: Тел/факс: (8442) 26-99-94; zakaz@skat-v.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Аппараты метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия комплекта нагрузочных резисторов 5 МОм -10 МОм.. |
| Методика поверки | Поверка проводится по 4227-009-93527556-2012 МП (2012 г.). |
| Признание поверки | Первичная поверки при выпуске из производства и периодическая: Волгоградский ЦСМ (аттестат аккредитации - №RA.RU.311474, шифр поверительного клейма - БИ)(09-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6401 17 [2017-12-15]
rb-03-13-6401-17_2017-12-15.pdf
|
Скачать |
Описание типа
Назначение
Аппараты высоковольтные испытательные «СКАТ-70» (далее - аппараты) предназначены для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока, а также для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
Описание
Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (высоковольтного диодного столба) - в напряжение постоянного тока отрицательной полярности.
Функционально аппараты состоят из следующих основных узлов:
- блока высоковольтного, предназначенного для получения высокого напряжения переменного или постоянного тока;
- блока измерительного, содержащего органы управления, элементы защиты, приборы контроля и световой индикации;
- кабеля, соединяющего высоковольтный и измерительный блоки;
- кабеля сетевого питания, предназначенного для подключения аппарата к однофазной сети переменного тока.
Измерение выходного напряжения и силы тока осуществляется с помощью делителя напряжения и токового шунта, после преобразования АЦП с последующей математической обработкой, при этом на цифровом индикаторе аппарата отображаются среднеквадратические и амплитудные значения напряжения и силы тока.
Блок измерительный выполнен в металлическом корпусе, с последующей порошковой окраской. Предназначен для индикации измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения калибровочных констант. Состоит из органов индикации, управления, коммутационных элементов и регулятора напряжения с приводом на двигателе постоянного тока. Имеет ручку для переноски. Рабочее положение блока измерительного -горизонтальное.
Блок высоковольтный выполнен в металлическом корпусе, с последующей порошковой окраской, часть компонентов состоит из пластика и стекловолокна. Предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, оснащен штангой защитного заземления. Конструктивно включает в себя: встроенный высоковольтный делитель, всегда подключенный к выходному высоковольтному выводу, диодный столб на обратное напряжение 180 кВ с ручным переключением рода напряжения (переменное/постоянное), изолятор блока высоковольтного, снабженный дисковым антикоронным экраном в верхней части. Материалы изоляции высоковольтного трансформатора - трансформаторное масло, пластик, стекловолокно.
Рабочее положение блока высоковольтного - вертикальное.
Аппараты имеют следующие дополнительные режимы работы: режим автоматического подъема напряжения до заданного значения и режим прожига. Управление аппаратами осуществляется с помощью кнопок на передней панели и светодиодного семисегментного индикатора.
В конструкции аппарата реализована схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения.
лист ж всего листов 5
В аппарате предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:
а) блокировка воспроизведения высокого напряжения на объект испытания при открытой дверце защитного ограждения (разъем «БЛОКИРОВКА»);
б) автоматическое аварийное отключение высокого напряжения от испытуемого объекта (разъем «БЛОКИРОВКА»);
в) блокировка воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;
г) автоматическое отключение при превышении тока утечки на объекте заданного значения (при пробое изоляции);
д) ручное аварийное отключение при помощи кнопки подачи питания;
е) индикация наличия высокого напряжения:
1) на лицевой панели аппарата, индикатор «ВЫХОДНОЕ НАПРЯЖЕНИЕ»;
2) на разъеме «БЛОКИРОВКА», подключение внешней сигнальной лампы;
Программное обеспечение
Встроенное ПО «СКАТ-70» реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность аппаратов незначителен, так как определяется погрешностью АЦП и погрешностью округления при увеличении разрядности и не превышает 0,3 % (3 единицы младшего разряда 10-битного АЦП). Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО управляет режимами работы аппаратов и предназначено для удобства работы с аппаратами.
Таблица 1 - Характеристики программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
СКАТ-70 |
v6.0 |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Программное обеспечение аппаратов может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.

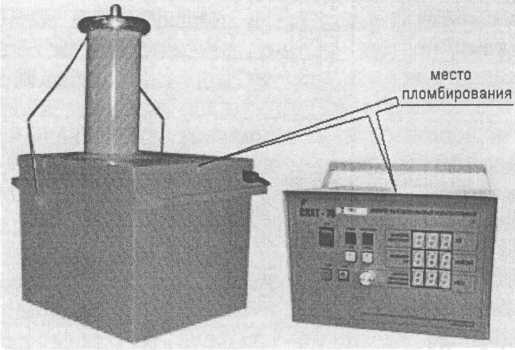

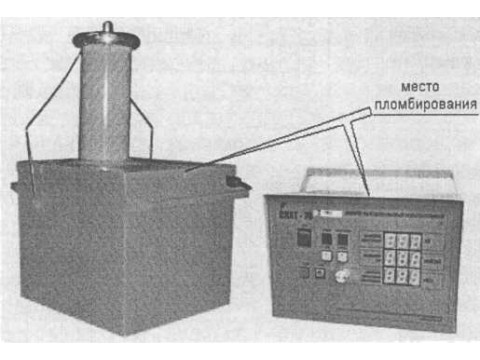

Общий вид аппаратов высоковольтных испытательных «СКАТ-70»
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
|
Характеристика |
Значение |
|
Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц, кВ |
0,2... 50,0 |
|
Диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ |
0,2... 70,0 |
|
Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц, кВ |
5,0...50,0 |
|
Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ |
5,0...70,0 |
|
Диапазон измерения действующих значений силы переменного тока, мА |
0,05...35,0 |
|
Диапазон измерения действующих значений силы постоянного тока, мА |
0,05... 15,0 |
|
Пределы допускаемой относительной погрешности измерения действующих значений высокого напряжения переменного тока частотой 50 Гц, % |
±[2,5+0,1(|Хк/Х|-1)]% |
|
Пределы допускаемой относительной погрешности измерения высокого напряжения постоянного тока с амплитудой пульсации не превышающей 3 % от установленного значения напряжения, % |
±[ 2,5+0,1(|Хк/Х|-1)]% |
|
Пределы допускаемой приведенной погрешности измерения силы переменного тока, % |
± 2,5 % |
|
Пределы допускаемой приведенной погрешности измерения силы постоянного тока, % |
± 2,5 % |
|
Автоматическое отключение выходного напряжения при превышении предельных значений напряжения: переменного тока (действующее значение), не более, кВ постоянного тока (амплитудное значение), не более, кВ |
51,0 71,0 |
|
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току, мА |
36±1 |
|
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по току, мА |
16,0±1 |
|
Габаритные размеры блока измерительного, мм |
(280±10)х(240± 10)х(340± 10) |
|
Габаритные размеры блока высоковольтного, мм |
(370± 10)х(600± 10)х(450± 10) |
|
Масса блока измерительного, кг |
18±1 |
|
Масса блока высоковольтного, кг |
39±1 |
|
Максимальное время работы в циклическом режиме: - в режиме постоянного тока (25 кВ, 7 мА); - в режиме переменного тока (25 кВ, 15 мА): |
8 часов с последующим отключением на 1 час |
|
Электропитание от сети переменного тока |
(50 ± 10) Гц, (220 ±22) В |
|
Максимальная потребляемая мощность аппаратов, В А |
2600 |
|
Средний срок службы, лет, не менее |
5 |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
от минус 20 до плюс 40 98 при 25 °C от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, на лицевую панель аппаратов - методом трафаретной печати.
Комплектность
В комплект аппаратов входят составные части, принадлежности и документация, приведенные в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный |
СТСК.4227.009.01 |
1 |
|
Блок высоковольтный |
СТСК.4227.009.02 |
1 |
|
Межблочный соединительный кабель |
СТСК.4227.009.03 |
1 |
|
Кабель сетевой |
1 | |
|
Вставка диодная |
СТСК.4227.009.04 |
1 |
|
Вставка-перемычка |
СТСК.4227.009.05 |
1 |
|
Вставка плавкая 20А |
АГО .481.304 ТУ |
2 |
|
Паспорт |
4227-009-93527556-2012 ПС |
1 |
|
Методика поверки |
4227-009-93527556-2012 МП |
1 |
|
Гарантийный талон |
1 |
Поверка
осуществляется по документу 4227-009-93527556-2012 МП «Аппараты высоковольтные испытательные «СКАТ-70». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Основные средства поверки: киловольтметр спектральный цифровой КВЦ-120 , диапазон измерения напряжения переменного/постоянного тока 0,2 - 120 кВ, ПГ (0,5/0,05 ) %;
мультиметр МТХ 3283, диапазон измерения силы переменного/ постоянного тока 0,1 мкА - 1000,0 мА, 1 мкА - 10,000 мА, 10 мкА - 100,00 мА, 0,1 мА - 20000 мА, ПГ (0,5 + 30 е.м.р.) %
Сведения о методах измерений
Сведения приведены в паспорте 4227-009-93527556-2012 ПС.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
3. ГОСТ Р 51522-99. «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
4. ТУ 4227-009-93527556-2012 «Аппараты высоковольтные испытательные «СКАТ-70». Технические условия».
5. ГОСТ Р 51350 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
