Устройства сбора и передачи данных ЭКОМ-3100

Назначение

Устройства сбора и передачи данных ЭКОМ-ЗЮО (далее - УСПД ЭКОМ-ЗЮО) предназначены для преобразований унифицированных аналоговых сигналов постоянного электрического тока и напряжения в цифровой сигнал, сбора данных со счетчиков электрической энергии и других цифровых измерительных устройств (ЦИУ) и синхронизации времени в них; ведения архивов расхода электроэнергии за различные периоды, архивов профилей, параметров электросети; регистрации дискретных сигналов о состоянии оборудования, выдачи сигналов управления, обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем.

Описание

УСПД ЭКОМ-ЗЮО применяются в качестве устройств сбора и передачи данных в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ, АСУ Э) на электрических подстанциях (ПС), распределительных пунктах (РП), трансформаторных подстанциях (ТП), электростанциях, объектах ЖКХ и других объектах энергетики, системах учета энергоресурсов, а также в качестве контроллеров телемеханики.

УСПД ЭКОМ-ЗЮО обеспечивают:

- сбор, хранение и передачу данных с устройств ввода аналоговых и дискретных сигналов;

- сбор и обработку данных с периферийных модулей телемеханики, микропроцессорных измерительных преобразователей (МИП) и других вычислительных устройств по цифровым протоколам Modbus и собственным протоколам устройств, МЭК 60870-5-101,

UDW1         I                             Г1 VVVV 1 UClllUHLYl 11 V 1 V-/1XXJ JI CILYl JVlJJVrLVlD,              W V <J / V .J “ I V 1 ,

МЭК 60870-5-103, МЭК 60870-5-104, МЭК 61850-8-1, МЭК 62056 (DLMS/COSEM), SPA, СТАРТ;

- сбор и обработку данных с электрических счетчиков электроэнергии (до 250) счетчиков;

- сбор и обработку до 3000 каналов информации;

- опрос внешних устройств;

- выполнение пользовательских алгоритмов, в том числе алгоритмов оперативных блокировок;

- синхронизацию внутреннего времени по встроенному или внешнему источнику точного времени ГЛОНАСС/GPS и/или от NTP-серверов, поддержка синхронизации в протоколе РТР;

- синхронизацию времени цифровых измерительных устройств (ЦИУ), счетчиков, МИП, по внутреннему времени ЭКОМ-ЗЮО;

расчет данных на основе аналоговой информации, полученной от ЦИУ, счетчиков,

МИП, терминалов релейной защиты и автоматики (РЗиА), устройств аналогового ввода;

- ведение календаря (число, месяц, год), отсчет текущего астрономического времени (секунды, минуты, часы), синхронизацию собственного времени с временем системы верхнего уровня и трансляцию системного времени внешним поддерживаемым устройствам;

- хранение данных о приращении электропотребления в энергонезависимой памяти в виде коротких, основных, суточных, месячных и годовых архивов. Для основных и коротких архивов должен настраиваться интервал архивирования от одной минуты до одних сут^^вй^ гом в одну минуту, а также - глубина архивирования. Для суточных, месячных и годовых архивов должна настраиваться только глубина архивирования. Глубина хранения данны: тиминутных приращениях электропотребления (выработки) по каждому каналу должна настраиваться и составлять не менее 45 суток;

- хранение введенных пользователем данных в постоянной перепрограммируемой памяти с электрическим стиранием в течение всего срока службы (100000 циклов перезаписи);

- программную защиту от несанкционированного изменения параметров и данных;

- ведение «Журнала событий»;

- передачу данных коммерческого и технического учета отпуска (потребления) электроэнергии от счетчиков электрической энергии на верхние уровни;

- возможность использования встроенного WEB-сервера;

- непрерывную работу часов при отключении питания не менее 2 лет (до замены батареи);

- сохранность данных при отключении питания не менее 10 лет;

- режим непрерывной работы;

- самодиагностику (при включении и в рабочем режиме с периодом одни сутки) с фиксацией результатов в «Журнале событий»;

- конфигурирование параметров контроллера: интерфейсов связи, номенклатуры, типов и характеристик ЦИУ и внешних устройств с кодовым интерфейсом, перечня и параметров информационных каналов в соответствии с потребностями заданного объекта автоматизации, с помощью сервисного программного обеспечения, поставляемого в комплекте с УСПД ЭКОМ-3100, либо с помощью встроенного WEB-сервера;

- защиту от несанкционированного доступа при конфигурировании, включая запрет на чтение, модификацию и запись конфигураций;

- экспорт/импорт конфигураций в файл;

- поддержку протокола резервирования PRP;

- беспроводной обмен данными через сеть мобильной связи стандартов GSM/GPRS/3G/LTE с помощью встроенного модема;

- возможность интеграции в АСУ ТП и другие автоматизированные системы.

Фотография общего вида УСПД ЭКОМ-3100 приведена на рисунке 1. Знак поверки в виде наклейки наносят на поверхность корпуса, как показано на рисунке 2. Для защиты от несанкционированного доступа УСПД ЭКОМ-3100 опечатывают пломбами, как показано на ри

сунке 3.

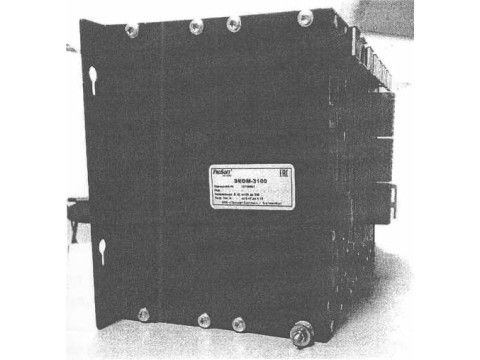

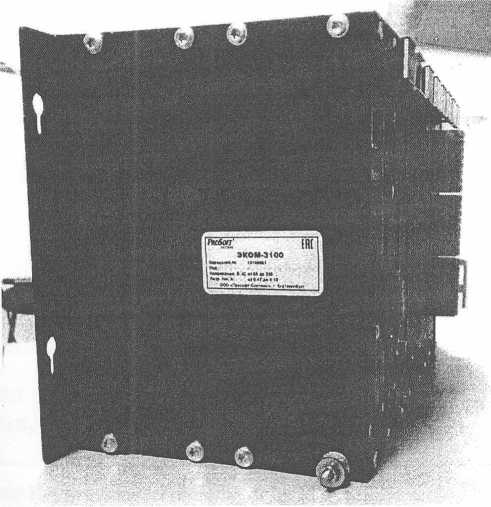

Рисунок 1 - Общий вид УСПД ЭКОМ-3100

Место нанесения наклейки (клейма) о поверке

«гланда,

Рисунок 2 - Место нанес (клейма) о поверке,:

Место нанесения заводской

Рисунок 3 - Место нанесения заводской наклейки (пломбы), вид спереди

Перечень поддерживаемых счетчиков и измерительных преобразователей приведен в руководстве по эксплуатации ПБКМ.421459.008 РЭ. Идентификационные данные программного обеспечения приведены в таблице!. Основные метрологические и технические характеристики указаны в таблицах 2, 3. Комплектность поставки указана в таблице 4.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

УСПД ЭКОМ-3100

Таблица 2 - Основные

Государственный реестр 1 переде™ измерений / \ гбспублики Беларусь / \Дпя Документов/

Таблица 3 - Основные метрологические и технические характеристики УСПД ЭКОМ-ЗЮО

Знак утверждения типа

наносится на титульные листы «Руководства по эксплуатации», «Формуляра» печатным способом и на шильдик УСПД ЭКОМ-ЗЮО.

Комплектность

Таблица 4 - Комплектность поставки

Примечания

1* При оснащении УСПД ЭКОМ-3100 ГЛОНАСС/GPS модулем, одна антенна на один модуль.

2** При оснащении УСПД ЭКОМ-3100 3G/LTE модулем, две антенны на один модуль.

3*** При оснащении УСПД ЭКОМ-ЗЮО источником питания с

24 В, один источник на один модуль питания.

Поверка

осуществляется в соответствии с документом ПБКМ.421459.008 МП «Устройства сбора и передачи данных ЭКОМ-ЗЮО. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 марта 2016 г.

Перечень основного оборудования для поверки:

1 Многофункциональный калибратор Calys 15OR (регистрационный № 48000-11);

2 Радиочасы МИР РЧ-02 (регистрационный № 46656-11).

Знак поверки в виде наклейки наносят на поверхность корпуса контроллера, в паспорт наносят клеймо о поверке.

Сведения о методах измерений

Метод измерений приведен в документе ПБКМ.421459.008 РЭ «Устройства сбора и передачи данных ЭКОМ-3100. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ПБКМ.421459.008 ТУ Устройства сбора и передачи данных ЭКОМ-ЗЮО. Технические условия.
