Калибраторы многофункциональные портативные серий Calys и Thermys (далее -калибраторы) предназначены для измерения и воспроизведения силы и напряжения постоянного тока, электрического сопротивления, сигналов преобразователей термоэлектрических (термопар) и термопреобразователей сопротивления, частоты и количества периодических сигналов, а также для измерения давления.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 6196 17 |
Наименование | Калибраторы многофункциональные портативные серий Calys и Thermys |
Год регистрации | 2017 |
Номер сертификата | 10867 |
Дата регистрации | 2017-01-31 |
Срок действия | 2022-01-31 |
Получатель сертификата | фирма "AOIP", Франция (FR) |
Производитель / Заявитель
фирма "AOIP"
Адрес: 50-52 Avenue Paul Langevin, F-91130 Ris Orangins
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МРБ МП.2663-2017. |
Поверители
Скачать
Описание типа РБ 03 13 6196 17 [2018-06-04]
rb-03-13-6196-17_2018-06-04.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные портативные серий Calys и Thermys (далее -калибраторы) предназначены для измерения и воспроизведения силы и напряжения постоянного тока, электрического сопротивления, сигналов преобразователей термоэлектрических (термопар) и термопреобразователей сопротивления, частоты и количества периодических сигналов, а также для измерения давления.
Применяются в различных областях промышленности.
Описание
Принцип действия калибраторов в режиме измерений основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на цифровом дисплее. Принцип действия калибраторов в режиме воспроизведения калиброванных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых или хранящихся в памяти микро-ЭВМ, в аналоговые сигналы, поступающие на выходные гнезда калибраторов.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы. Управление калибраторами осуществляется оператором через систему меню.
Основные узлы калибраторов: блок питания, микропроцессор, модули АЦП/ЦАП, ЖК-дисплей, клавиатура. Для связи с персональным компьютером приборы оснащены интерфейсами RS-232 и USB. Для подключения внешних преобразователей давления измерительных приборы оснащены интерфейсом RS-485.
Калибраторы Calys 75R, CalyslOOR, Calys 150R в режиме измерения давления работают с внешними преобразователями давления измерительными PR, РА, РАА, PRO, PD, DCX фирмы «KELLER AG fur Druckmeasurement», Швейцария (Госреестр РБ 03 04 6214 17), имеющими цифровой выходной сигнал RS-485.
Калибраторы представляют собой переносные цифровые измерительные приборы с расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш, кнопок и переключателей для задания режима измерений или воспроизведений, а также для набора, ввода или вывода значений физических величин. На лицевых (боковых) панелях калибраторов размещены клеммы измерительных входов (выходов).
50R, Calys
Калибраторы изготавливаются в следующих модификациях 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 12Qf^W^6632R, TC
6622R, Thermys 150R. я/
Модификации калибраторов идентичны по принципу действия и отличаются друг от друга функциональными возможностями, конструкцией корпуса, расположением органов управления, диапазонами измерений, пределами допускаемых погрешностей, габаритными размерами и массой.
Калибраторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием- изготовителем и не может быть изменена пользователем.
Внешнее ПО применяется для связи с компьютером через интерфейсы RS-232, RS-485 и USB. Оно состоит из драйвера, позволяющего подключать калибратор к персональному компьютеру как съемный диск (флэш-память) и программы, позволяющей сохранять установки и параметры калибратора; проводить быструю оценку и сравнения результатов измерений, позволяет распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - ха |
рактеристики программного обеспечения (ПО) | |||
Тип прибора |
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО | ||||
Calys 50R I__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ |
Микропрограмма |
В.10 |
01895T37CA48D40D4 E4D9E37C0F3FC44 |
MD5 |
Calys 75R |
Микропрограмма |
В.10 |
01895T37CA48D40D4 E4D9E37C0F3FC44 |
MD5 |
Calys 100R |
Микропрограмма |
В.10 |
01895T37CA48D40D4 E4D9E37C0F3FC44 |
MD5 |
Calys 150R |
Микропрограмма |
А.10 |
7DF1BE9F6B8A62324 07C3C8BB1E6FA5E |
MD5 |
Calys 60R-IS |
Микропрограмма | |||
Calys 80R-IS |
Микропрограмма | |||
Calys 120R-IS |
Микропрограмма | |||
CP 6632R |
Микропрограмма | |||
TC 6622R |
Микропрограмма |
В.07 |
СЕ2В871FA0009414E A5AEF82DADD1878 |
MD5 |
Thermys 150R |
Микропрограмма |
А.10 |
C000CEAEA06FCCD7 80E9C62075F0AEC3 |
MD5 |
Внешнее ПО | ||||
Calys 50R, 75R, 100R, 150R, TC 6622R, Thermys 150R |
Datacal |
2,4 |
75185787D12F0A3FB 1093А8265821Е2В |
MD5 |

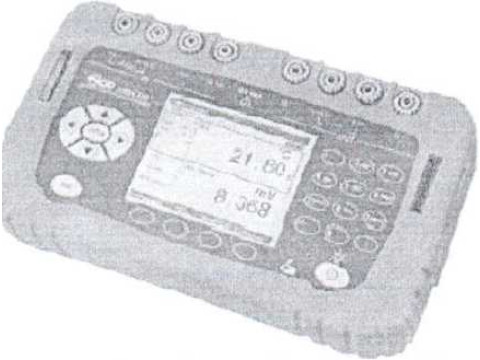

Внешний вид калибраторов приведен на рисунке 1.
Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

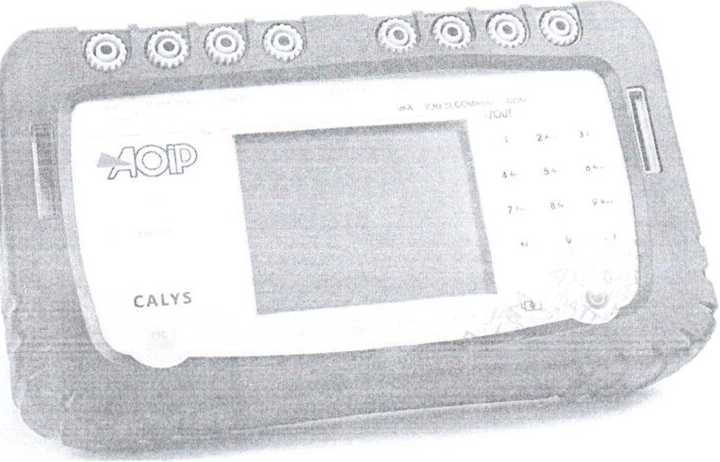

Калибраторы Calys 50R, Calys 75R, Calys 100R, Calys 150R

Калибраторы Calys 60R-IS, Calys 80R-IS, Calys 120R-IS

Калибраторы Thermys 150R

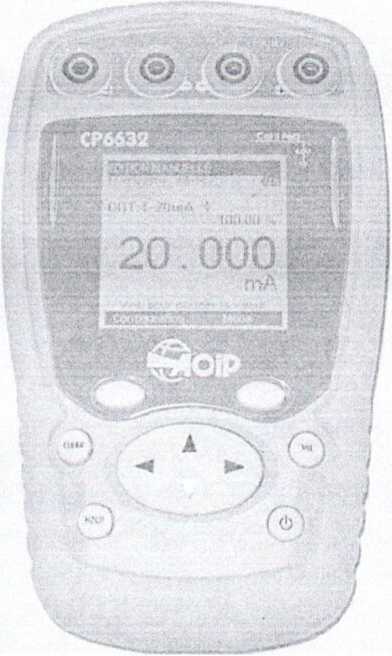

Калибраторы СР 6632R, ТС 6622R
Рисунок 1 - Внешний вид калибраторов многофункциональных
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики калибраторов приведены в таблицах 2 - 20 Погрешности измерений представлены в следующем виде:
± Др - пределы допускаемой основной абсолютной погрешности калибратора в нормальных условиях.
Значения Др вычисляют по формуле:
△р = ±(АТХ + В),
где: А - процент от показаний;
Тх - измеренное значение величины (показания);
В - постоянная величина.
± 6Р - пределы допускаемой дополнительной температурной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона компенсированных температур от + 18 °C до + 28 °C (если нет других данных). Измеряется в %/°С относительно измеренного значения величины.
Таблица 2
Тип калибратора |
Диапазон измерения напряжения постоянного тока |
Цена единицы младшего раз-ряда, мкВ |
Погрешность |
Примечание | |
А, % |
В, мкВ | ||||
Calys 50R Calys 75R |
±100 мВ |
1 |
0,013 |
3 |
Rbx.>10 МОм |
От минус 0,8 до 1 В |
10 |
0,013 |
20 |
Rbx.>10 МОм | |
±10 В |
100 |
0.015 |
200 |
Rbx.=1 МОм | |
±50 В |
1 мВ |
0.015 |
2 мВ |
Rbx.=1 МОм | |
8Р = ± 0,0007 %/°С | |||||
Calys 100R |
±100 мВ |
1 |
0,010 |
3 |
Rbx.>10 МОм |
От минус 0,8 до 1 В |
10 |
0,010 |
20 |
Rbx.>10 МОм | |
±10 В |
100 |
0,012 |
200 |
Rbx =1 МОм | |
±50 В |
1 мВ |
0,012 |
2 мВ |
Rbx.=1 МОм | |
= ± 0.0007 %/°С | |||||
Calys 150R |
От минус 10 до 100 мВ |
1 |
0,005 |
2 |
Rbx.>10 МОм |
От минус 0.1 до 1 В |
10 |
0,005 |
8 |
Rbx.>10 МОм | |
От минус 1,0 до 10 В |
100 |
0,007 |
80 |
Rbx.=1 МОм | |
От минус 5,0 до 50 В |
1 мВ |
0,007 |
0,5 мВ |
Rbx.=1 МОм | |
8Р = ± 0,0005 %/°С | |||||
Calys 60R-IS |
От минус 20 до 200 мВ |
1 |
0,02 |
3 |
Rbx.>10 МОм |
От минус 0,2 до 2 В |
10 |
0.02 |
10 |
Rbx.>10 МОм | |
От минус 2 до 20 В |
100 |
0.02 |
0,1 мВ |
Rbx.>0,5 МОм | |
5Р = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С | |||||
Calys 80R-IS |
От минус 20 до 200 мВ |
1 |
0,01 |
3 |
Rbx.>10 МОм |
От минус 0,2 до 2 В |
10 |
0,01 |
10 |
Rbx.>10 МОм | |
От минус 2 до 20 В |
100 |
0,01 |
0,1 мВ |
Rbx.>0.5 МОм | |
30 = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С | |||||
Calys 120R-IS |
От минус 20 до 200 мВ |
1 |
0,006 |
3 |
Rbx.>10 МОм |
От минус 0.2 до 2 В |
10 |
0,006 |
10 |
Rbx >10 МОм | |
От минус 2 до 20 В |
100 |
0,01 |
0,1 мВ |
Rbx >0,5 МОм | |
5Р = ± 0,002 %/°С относительно 23 °C в диапазоне от 0°С до 45°С | |||||
CP 6632R |
От 0 до 10 В |
1 мВ |
0,015 |
2 мВ |
Rbx. = 1 МОм |
От 0 до 25 В |
1 мВ |
0.015 |
2 мВ |
Rbx.=1 МОм | |
От 0 до 50 В |
1 мВ |
0,015 |
4 мВ |
Rbx.-1 МОм | |
50 = ± 0.0015 %/°С | |||||
Thermys 150R |
От минус 10 до 75 мВ |
1 0,005 5Р = ± 0,0005 %/°С |
2 |
Rbx >10 МОм | |
Примечания: 1 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: ±Др = (АТХ + В), где А - процент от показаний: Тх - измеренное значение величины (показания): В - постоянная величина; 2 Rbx - входное сопротивление калибратора: 3 ±<SP - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относительно измеренного значения величины. |
Тип калибратора |
Диапазон воспроизведения напряжения постоянного тока |
Цена единицы младшего раз-ряда, мкВ |
п Погрешность |
Примечание | |
А, % |
В, мкВ | ||||
Calys 50R Calys 75R |
От 0 до 100 мВ |
1 |
0,013 |
3 |
Инагр. >1 кОм |
От 0 до 2 В |
10 |
0,013 |
20 |
Инагр. >2 кОм | |
От 0 до 20 В |
100 |
0,015 |
200 |
Инагр. >4 кОм | |
Calys 75R |
От 0 до 50 В |
1 мВ |
0,015 |
2 мВ |
Инагр. >4 кОм |
5Р = ± 0.0007 %/°С | |||||
Calys 100R |
От 0 до 100 мВ |
1 |
0,010 |
3 |
Инагр. >1 кОм |
От 0 до 2 В |
10 |
0,010 |
20 |
Инагр. >2 кОм | |
От 0 до 20 В |
100 |
0,012 |
200 |
Инагр. >4 кОм | |
От 0 до 50 В |
1 мВ |
0,012 |
2 мВ |
Инагр. >4 кОм | |
SD = ± 0.0007 %/°С | |||||
Calys 150R |
От минус 5 до 100 мВ |
1 |
0.005 |
2 |
Инагр. > 1 кОм |
От минус 0,005 до 1 В |
10 |
0,005 |
8 |
Инагр. >2 кОм | |
От минус 0,1 до 10 В |
100 |
0,007 |
80 |
RHarp. >4 кОм | |
От минус 0.1 до 50 В |
1 мВ |
0,007 |
0,5 мВ |
RHarp. >4 кОм | |
5„ = ± 0,0005 % /°C | |||||
Calys 60R-IS |
От минус 20 до 200 мВ |
1 |
0,02 |
3 |
RBbix.<0,5 Ом |
От минус 0.2 до 2 В |
10 |
0,02 |
10 |
RBbix. <0,5 Ом | |
От минус 2 до 20 В |
100 |
0,02 |
0,1 мВ |
RBbix. <0,5 Ом | |
80 = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С | |||||
Calys 80R-IS |
От минус 20 до 200 мВ |
1 |
0,01 |
3 |
RBbix.<0,5 Ом |
От минус 0,2 до 2 В |
10 |
0,01 |
10 |
RBbix. <0,5 Ом | |
От минус 2 до 20 В |
100 |
0,01 |
0,1 мВ |
RBbix. <0,5 Ом | |
6р = ± 0,002 %/°С относительно 23 °C в диапазоне от 0°С до 45°С | |||||
Calys 120R-IS |
От минус 20 до 200 мВ |
1 |
0,006 |
3 |
RBbix.<0,5 Ом |
От минус 0,2 до 2 В |
10 |
0,006 |
10 |
RBbix. <0,5 Ом | |
От минус 2 до 20 В |
100 |
0,01 |
0,1 |
RBbix. <0,5 Ом | |
8Р = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С | |||||
CP6632R |
От 0 до 10 В |
1 мВ |
0,015 |
2 мВ |
1нагр.=5 мА |
От 0 до 15 В |
1 мВ |
0,015 |
2 мВ |
1нагр.=8 мА | |
Рр = ± 0,0015 %/°С | |||||
Thermys 150R |
От минус 5 до 75 мВ |
1 |
0,005 |
2 |
RBbix. >1 кОм |
I_______________________________________________________________________________ |
80 = ± 0,0005 %/°С |
Примечания:
1 пределы допускаемой основной погрешности. ±Др, вычисляют по формуле: +Д₽ = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
2 Инагр. - сопротивление нагрузки;
3 Ивых. - выходное сопротивление калибратора;
4 1нагр. - ток нагрузки;
5 +<5Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относитель-но измеренного значения величины.
Таблица 4
Тип калибратора |
Диапазон измерения силы постоянного тока |
Цена единицы младшего раз-ряда, мкА |
Погрешность |
Примечание | |
А, % |
В, мкА | ||||
Calys 50R Calys 75R |
+50 мА |
1 |
0,0175 |
2 |
Rbx.<25 Ом |
От 4 до 20 мА |
1 |
0,0175 |
2 |
Rbx.<25 Ом | |
От 0 до 20 мА |
1 |
0,0175 |
2 |
Rbx.<25 Ом | |
80 = ± 0,001 %/°С | |||||
Calys 100R |
±50 мА |
1 |
0,012 |
2 |
Rbx.<25 Ом |
От 4 до 20 мА |
1 |
0,012 |
2 |
Rbx.<25 Ом | |
От 0 до 20 мА |
1 |
0,012 |
2 |
Rbx <25 Ом | |
__Sp = ± 0.001 %/°С |
Государственный реестр) I средств измерений J \ Республики Беларуд? / \Дла докумеятоЛИ
'Ч&елГИ^Х
Тип калибратора |
Диапазон измерения силы постоянного тока |
Цена единицы младшего раз-ряда, мкА |
Погрешность |
Примечание I | |
А. % |
В, мкА | ||||
Calys 150R |
От 0 до 20 мА |
0.1 |
0,007 |
0.8 |
Rbx.<30 Ом |
От 3 до 24 мА |
0.1 |
0,007 |
0,8 |
Rbx <30 Ом | |
От 0 до 100 мА |
0,1 |
0,009 |
2 |
Rbx.<30 Ом | |
8Р = ± 0.0007 %/°С | |||||
Calys 60R-IS |
От минус 5 до 50 мА |
0,1 |
0,02 |
0,4 |
Rbx.<600 Ом |
80 = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С | |||||
Calys 80R-IS |
От минус 5 до 50 мА |
0,1 |
0,01 |
0.4 |
Rbx.<600 Ом |
5В = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С | |||||
Calys 120R-IS |
От минус 5 до 50 мА |
0,1 |
0,01 |
0,4 |
Rbx.<600 Ом |
8Р = + 0,002 %/°С относительно 23 °C в диапазоне от 0°С до 45°С | |||||
Тип калибратора |
Диапазон измерения силы постоянного тока |
Цена единицы младшего раз-ряда, мкА |
Погрешность |
Примечание | |
А, % |
В, мкА | ||||
СР 6632R |
От 0 до 20 мА |
1 |
0,015 |
2 |
Rbx.<30 Ом |
От 4 до 20 мА |
1 |
0.015 |
2 |
Rbx.<30 Ом | |
От 0 до 25 мА |
1 |
0.015 |
2 |
Rbx.<30 Ом | |
= ± 0,002 %/°С |
Примечания:
1 пределы допускаемой основной погрешности. ±Др, вычисляют по формуле: ±лР = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания): В - постоянная величина:
2 Rbx - входное сопротивление калибратора;
3 ±<5Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относительно измеренного значения величины.
Таблица 5
Тип калибратора |
Диапазон воспроизведения силы постоянного тока |
Цена единицы младшего раз-ряда, мкА |
Погрешность |
Примечание | |
А, % |
В. мкА | ||||
Calys 50R Calys 75R |
От 0 до 24 мА |
1 |
0.0175 |
2 | |
От 4 до 20 мА |
1 |
0,0175 |
2 |
- | |
От 0 до 20 мА |
1 |
0,0175 |
2 |
- | |
5р = ± 0,001 %/°С | |||||
Calys 100R |
От 0 до 24 мА |
1 |
0,012 |
2 |
- |
От 4 до 20 мА |
1 |
0,012 |
2 |
- | |
От 0 до 20 мА |
1 |
0,012 |
2 | ||
5С = ± 0,001 %/°С | |||||
Calys 150R |
От 0 до 24 мА |
1 |
0,007 |
0.8 |
- |
От 4 до 20 мА |
1 |
0,007 |
0.8 |
■ ■ —................ - | |
От 0 до 20 мА |
1 |
0,007 |
0,8 | ||
8Р = ± 0,0007 %/°С | |||||
Calys 60R-IS |
От 0 до 21 мА |
0.1 |
0,02 |
0,4 | |
8Р = ± 0,002 %/°С относительно 23 °C в диапазоне от 0°С до 45°С | |||||
Calys 80R-IS |
От 0 до 21 мА |
0,1 |
0,01 |
0,4 |
- |
6Р = + 0,002 %/°С относительно 23 °C в диапазоне от 0 "С до 45°С | |||||
Calys 120R-IS |
От 0 до 21 мА |
0,1 |
0.01 |
0,4 | |
8Р = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45°С |
Тип калибратора |
Диапазон воспроизведения силы постоянного тока |
Цена единицы младшего раз-ряда. мкА |
Погрешность |
Примечание | |
А. % |
В, мкА | ||||
СР 6632R |
От 0 до 20 мА |
1 |
0,015 |
2 |
Rbx.<20 Ом |
От 4 до 20 мА |
1 |
0,015 |
2 |
Rbx.<20 Ом | |
От 0 до 25 мА |
1 |
0,015 |
2 |
Rbx.<20 Ом | |
80 = ± 0,002 %/°С |
Примечания:
1 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: ±Др = (АТх + В), где А - процент от показаний: Тх- измеренное значение величины (показания): В - постоянная величина:
2 Rbx. - входное сопротивление калибратора:
3 ±йр - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относительно измеренного значения величины.
Таблица 6
Тип калибратора |
Диапазон измерения электрического сопротивления |
Цена единицы младшего раз-ряда, мОм |
Погрешность |
Примечание | |
А, % |
В, мОм | ||||
Calys 50R Calys 75R |
От 0 до 400 Ом |
1 |
0.012 |
10 |
1нагр.= 0,25 мА |
От 0 до 4000 Ом |
10 |
0,012 |
100 |
1нагр. = 0,25 мА | |
5D = ± 0,0005 %/°С | |||||
Calys 100R |
От 0 до 400 Ом |
1 |
0,01 |
10 |
1нагр.= 0,25 мА |
От 0 до 4000 Ом |
10 |
0,01 |
100 |
1нагр.= 0,25 мА | |
80 = ± 0,0007 %/°С | |||||
Calys 150R |
От 0 до 400 Ом |
1 |
0,006 |
8 |
4-х пров. схема |
От 0 до 3600 Ом |
10 |
0,006 |
50 |
4-х пров. схема | |
От 0 до 50000 Ом |
100 |
0,008 |
1 Ом |
4-х пров. схема | |
80 = ± 0,0005 %/°С | |||||
Calys 60R-IS |
От 0 до 500 Ом |
10 |
0,02 |
12 |
0,2 мА |
От 0 до 5000 Ом |
100 |
0,02 |
120 |
0,2 мА | |
8Р = ± 0,002 %/°С относительно 23 ° |
С в диапазоне от 0 °C до 45 °C | ||||
Calys 80R-IS |
От 0 до 500 Ом |
10 |
0.008 |
12 |
0,2 мА |
От 0 до 5000 Ом |
100 |
0,008 |
120 |
0,2 мА | |
8о = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45 °C | |||||
Calys 120R-IS |
От 0 до 500 Ом |
10 |
0,01 |
12 |
1нагр.= 0,2 мА |
От 0 до 5000 Ом |
100 |
0,01 |
120 |
1нагр.= 0,2 мА | |
3„ = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45 °C | |||||
TC 6622R |
От 0 до 400 Ом |
10 |
0,012 |
10 |
Ивых. <1 Ом |
От 0 до 3600 Ом |
100 |
0.012 |
100 |
Рвых. <1 Ом | |
__8Р = ± 0,001 %/°С относительно 23 °C в диапазоне от 0 °C до 50 °C | |||||
Thermys 150R |
От 0 до 400 Ом |
1 |
0,006 |
8 |
4-х пров. схема |
От 0 до 3600 Ом |
10 |
0,006 |
50 |
4-х пров. схема | |
8р = ± 0,0005 %/°С |
Примечания:
1 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: +Др = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания): В - постоянная величина,
2 Rbmx. - выходное сопротивление калибратора;
3 1нагр. - ток нагрузки;
4 ±8Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относи-тельно измеренного значения величины.
Государственный реестр средств измерений Республики Беларусь
Для документов
Тип калибратора |
Диапазон воспроизведения сопротивления |
Цена единицы младшего раз-ряда, мОм |
Погрешность |
I Ток нагрузки | |
А, % |
В, мОм | ||||
Calys 50R Calys 75R |
От 0 до 400 Ом |
10 |
0,006 |
20 |
1 мА/4 мА |
От 10 до 3600 Ом |
100 |
0,006 |
100 |
от 0,1 до 1 мА | |
60 = + 0,0005 %/°С | |||||
Calys 100R |
От 0 до 40 Ом |
1 |
0,012 |
3 |
10 мА |
10 |
1 мА | ||||
От 0 до 400 Ом |
10 |
0,012 |
20 |
от 1 до 10 мА | |
30 |
от 0,1 до 1 мА | ||||
От 0 до 4000 Ом |
100 |
0,012 |
300 |
от 0,1 до 1 мА | |
8В = ± 0,0005 %/°С | |||||
Calys 150R |
От 0 до 400 Ом |
10 |
0,006 |
8 |
1 мА/1 мА |
От 0 до 4000 Ом |
100 |
0,006 |
50 |
0,1/1 мА | |
От 0 до 50000 Ом |
1 Ом |
0,006 |
1 Ом |
5 мкА/50 мкА | |
8п = ± 0,0005 %/°С | |||||
Calys 60R-IS |
От 0 до 500 Ом |
1 |
0.02 |
20 |
от 0,1 до 2 мА |
От 0 до 5000 Ом |
10 |
0,02 |
200 |
от 0,1 до 2 мА | |
So = ± 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45 °C | |||||
Calys 80R-IS |
От 0 до 500 Ом |
1 |
0,008 |
20 |
От 0,1 до 2 мА |
От 0 до 5000 Ом |
10 |
0,008 |
200 |
От 0,1 до 2 мА | |
8„ = + 0,002 %/°С относительно 23 ° |
С в диапазоне от 0 °C до 45 °C | ||||
Calys 120R-IS |
От 0 до 500 Ом |
1 |
0,01 |
20 |
от 0,1 до 2 мА |
От 0 до 5000 Ом |
10 |
0,01 |
200 |
от 0,1 до 2 мА | |
3D = ± 0,002 %/°С относительно 23 ° |
С в диапазоне от 0 °C до 45 °C | ||||
TC 6622R |
От 0 до 400 Ом |
1 |
0,012 |
30 |
от 0,1 до 4 мА |
От 0 до 3500 Ом |
10 |
0,012 |
300 |
от 0,1 до 1 мА | |
80 = ± 0,001 %/°С относительно 23 °C в диапазоне от 0 °C до 50 °C | |||||
Thermys 150R I. |
От 0 до 400 Ом |
10 |
0,006 |
30 |
0,1 мА/ 1 мА |
От 0 до 3600 Ом |
100 |
0,006 |
100 |
0,1 мА/ 1 мА | |
5о = ± 0,0005 %/°С |
Примечания:
1 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: ±Др = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания): В - постоянная величина:
2 ±6Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относи-тельно измеренного значения величины.|
Таблица 8
Тип калибратора |
Диапазон измерения частоты и числа импульсов |
Цена единицы младшего разряда |
Погрешность |
Примечание | |
А, % |
В, Гц | ||||
Calys 50R Calys 75R Calys 100R |
От 0 до 20 кГц |
0.01 Гц |
0.005 |
0.005 |
Un = 1 В |
8В = ± 0,0005 %/°С | |||||
Calys 150R |
От 0 до 10000 Гц |
0,01 Гц |
0,005 |
0,005 |
ип = 1 в |
От 0,01 до 100 кГц |
0,1 Гц |
0,005 |
0,005 |
ип = 1 в | |
SD = ± 0,0005 %/°С |
Мдарсгаениый и*™
Продолжение таблицы 8 | |||||
Тип калибратора |
Диапазон измерения частоты и числа импульсов |
Цена единицы младшего разряда |
Погрешность |
Примечание | |
А, % |
В, Гц | ||||
Calys 60R-IS |
От 1 до 200 Гц |
0,001 Гц |
0,005 |
0,001 |
R вх >500 кОм |
Calys 80R-IS |
От 1 до 2000 Гц |
0.01 Гц |
0,005 |
0,01 |
R вх >500 кОм |
Calys 120R-IS |
От 1 до 20000 Гц |
0,1 Гц |
0.005 |
0,1 |
R вх .>500 кОм |
5Р = + 0,002 %/°С относительно 23 °C в диапазоне от 0 °C до 45 °C |
Примечания:
1 пределы допускаемой основной погрешности. ±Др, вычисляют по формуле: ±л₽ = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
2 Rbx. - входное сопротивление калибратора;
3 Un - напряжение переключения;
4 ±бр - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относительно измеренного значения величины;
5 для Calys 50R/75R/100R/150R импульсы измеряются в минуту или непрерывно. Параметры канала импульсов не нормируются.
Таблица 9
Тип калибратора |
Диапазон воспроизведения частоты и числа импульсов |
Цена единицы младшего разряда |
Погрешность |
Примечание | |
А, % |
В, Гц | ||||
Calys 50R Calys 75R Calys 100R |
От 0 до 1000 Гц |
0,01 Гц |
0,005 |
0,005 |
- |
От 0 до 10 кГц |
0,1 Гц |
0,005 |
0,005 | ||
ё0 = ± 0.0005 %/°С | |||||
Calys 150R |
От 0.01 до 10000 Гц |
0,01 Гц |
0,005 |
0,005 |
- |
От 0,001 до 100 кГц |
1 Гц |
0,005 |
0,005 |
- | |
= ± 0,0005 %/°С |
Примечания:
1 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: ±Др = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
2 ±6Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C. Измеряется в %/°С относительно измеренного значения величины:
3 для Calys 50R/75R/100R/150R параметры канала импульсов не нормируются.
Таблица 10
Тип ТС |
Диапазон измерения сигналов ТС, °C |
Разрешение, °C |
Calys 50R, Calys 75R |
Calys 100R |
Calys 150R | |||
погрешность | ||||||||
А. % |
В, "С |
А. % |
В, °C |
А. % |
В, °C | |||
Pt 50 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,06 |
0.01 |
0,06 |
0,006 |
0,04 |
Pt 100 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,05 |
0,01 |
0,05 |
0.006 |
0.03 |
Pt 200 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,12 |
0,01 |
0,12 |
0,006 |
0,04 |
Pt 500 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,07 |
0,01 |
0,07 |
0,006 |
0,03 |
Pt 1000 (1,385) |
От минус 200 до 760 |
0,01 |
0,012 |
0,05 |
0,01 |
0,05 |
0,006 |
0,03 |
Sp = ± 10 % от значения погрешности /°C
[Примечания:
1 ТС термопреобразователи сопротивления;
2 пределы допускаемой основной погрешности, ±цР, вычисляют по формуле: ±д₽ = (АТх + В), где А - процент от показаний; Тх - измеренное значение величины (показания); В - постоянная величина;
3 ±(5Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от плюс 18 °C до плюс 28 °C.
Тип ТС |
Диапазон воспроизведения сигналов ТС, °C |
Разрешение, °C |
Calys 50R, Calys 75R |
Calys 100R |
Calys 150R | |||
погрешность | ||||||||
А, % |
В, °C |
А, % |
В, °C |
А. % |
В, °C | |||
Pt 50 (1.385) |
От минус 200 до 850 |
0 03 |
0,014 |
0,18 |
0,012 |
0,18 |
0,006 |
0,04 |
Pt 100 (1,385) |
От минус 200 до 850 |
0,02 |
0,014 |
0,12 |
0,012 |
0,12 |
0,006 |
0,035 |
Pt 200(1,385) |
От минус 200 до 850 |
0,10 |
0,014 |
0,33 |
0,012 |
0,33 |
0,006 |
0,04 |
Pt 500(1,385) |
От минус 200 до 850 |
0,03 |
0,014 |
0,18 |
0,012 |
0,18 |
0,006 |
0,04 |
Pt 1000 (1,385) |
От минус 200 до 760 |
0,02 |
0,014 |
0,08 |
0,012 |
0,08 |
0,006 |
0,035 |
5Р = ± 10 % от значения погрешности /°C
Примечания:
1 ТС - термопреобразователи сопротивления;
2 пределы допускаемой основной погрешности, ±дР, вычисляют по формуле: +Лр = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
3 +8Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от плюс 18 °C до плюс 28 °C
Таблица 12
Тип ТС |
Диапазон измерения и воспроизведения сигналов ТС, °C |
Разрешение. °C |
Calys 60R-IS |
Calys 80R-IS |
Calys 120R-IS | |||
погрешность | ||||||||
А, % |
В. °C |
А, % |
В, °C |
А, % |
В, °C | |||
Pt 100 (1,385) |
От минус 200 до 850 |
0,01 |
0,02 |
0,05 |
0,01 |
0,05 |
0,01 |
0,05 |
Pt 200 (1,385) |
От минус 200 до 850 |
0,1 |
0,02 |
0,15 |
0,01 |
0,15 |
0,01 |
0.15 |
Pt 500 (1,385) |
От минус 200 до 850 |
0,1 |
0,02 |
0,10 |
0,01 |
0,10 |
0,01 |
0.10 |
Pt 1000 (1,385) |
От минус 200 до 760 |
0,1 |
0,02 |
0,10 |
0,01 |
0,10 |
0,01 |
о.ю |
Sp = ± 0,005 %/°С
|Примечания:
1 ТС - термопреобразователи сопротивления;
2 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: ±др = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина:
3 ±8Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °C за пределы диапазона температур от плюс 18 °C до плюс 28 °C
Таблица 13
Тип ТС |
Диапазон измерения и воспроизведения сигналов ТС. °C |
Разре ше ние, °C |
ТС 6622R |
Thermys 150R |
ТС 6622R |
Thermys 150R | ||||
погрешность измерений |
погрешность воспроизведения | |||||||||
А, % |
В,°C |
А, % |
В.°C |
А, % |
В,°C |
А. % |
В.°C | |||
Pt 50 (1.385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,06 |
0,006 |
0,04 |
0,012 |
0,18 |
0,006 |
0,040 |
Pt 100 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,05 |
0.006 |
0,03 |
0,012 |
0,12 |
0,006 |
0,035 |
Pt 200 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0,12 |
0.006 |
0,04 |
0,012 |
0,33 |
0,006 |
0,040 |
Pt 500 (1,385) |
От минус 200 до 850 |
0,01 |
0,012 |
0.07 |
0.006 |
0,03 |
0,012 |
0,18 |
0,006 |
0,040 |
Pt 1000 (1.385) |
От минус 200 до 760 |
0,01 |
0,012 |
0,05 |
0,006 |
0,03 |
0,012 |
0,08 |
0.006 |
0,035 I |
______________________________8р = + 10 % от значения погрешности /°C
Примечания:
1 ТС - термопреобразователи сопротивления;
|2 пределы допускаемой основной погрешности, ±Д₽, вычисляют по формуле: ±Др = (АТХ + В), где А - процент от ^показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
3 +<5р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры: 'окружающего воздуха на 1 °C за пределы диапазона температур от плюс 18 °C до плюс 28 °C
Тип ТП |
Диапазон измерения сигналов ТП, °C |
Разре шение °C |
Calys 50R Calys 75R |
Calys 100R |
Calys 150R | ||||
погрешность |
разре-шение, °C |
погрешность | |||||||
А. % |
В, °C |
А, % |
В, °C |
А, % |
В, °C | ||||
'■ |
От минус 250 до минус 200 |
0,2 |
0 |
0,80 |
0 |
0,70 |
0,2 |
0 |
0,50 |
От минус 200 до минус 120 |
0,1 |
0 |
0,25 |
0 |
0,20 |
0.05 |
0 |
0,15 | |
От минус 120 до 0 |
0,05 |
0 |
0,10 |
0 |
0,10 |
0,05 |
0,005 |
0,08 | |
От 0 до 1372 |
0,05 |
0,013 |
0,08 |
0,01 |
0,08 |
0,05 |
0,005 |
0,08 | |
т |
От минус 250 до минус 200 |
0,20 |
0 |
0.70 |
0 |
0,60 |
0,20 |
0 |
0,50 |
От минус 200 до минус 100 |
0,05 |
0 |
0,25 |
0 |
0,20 |
0,05 |
0,05 |
0,06 | |
От минус 100 до минус 50 |
0.05 |
0 |
0,10 |
0 |
0,10 |
0,05 |
0,015 |
0,07 | |
От минус 50 до 400 |
0.05 |
0,013 |
0,08 |
0,01 |
0,08 |
0,05 |
0 |
0,06 | |
J |
От минус 210 до минус 120 |
0,05 |
0 |
0,25 |
0 |
0,20 |
0,05 |
0 |
0.15 |
От минус 120 до 0 |
0,05 |
0 |
0,09 |
0 |
0,09 |
0,05 |
0,005 |
0,07 | |
От 0 до 1200 |
0,05 |
0,013 |
0,07 |
0,01 |
0,07 |
0,05 |
0.002 5 |
0,06 | |
Е |
От минус 250 до минус 200 |
0,1 |
0 |
0,45 |
0 |
0.40 |
0,1 |
0 |
0,30 |
От минус 200 до минус 100 |
0.05 |
0 |
0,15 |
0 |
0,13 |
0,05 |
0 |
0,06 | |
От минус 100 до 0 |
0,05 |
0 |
0,07 |
0 |
0,07 |
0,05 |
0,005 |
0,05 | |
От 0 до 100 |
0,05 |
0 |
0,07 |
0,01 |
0,05 |
0.05 |
0,005 |
0,05 | |
От 100 до 1000 |
0,05 |
0,013 |
0,05 |
0.01 |
0,05 |
0.05 |
0,005 |
0,05 | |
R |
От минус 50 до 150 |
0,5 |
0 |
0 80 |
0 |
0,7 |
0,05 |
0 |
0.6 |
От 150 до 550 |
0,2 |
0,013 |
0,35 |
0,01 |
0,3 |
0,1 |
0 |
0,3 | |
От 550 до 1768 |
0,1 |
0,013 |
0,20 |
0,01 |
0,2 |
0,1 |
0 |
0,3 | |
S |
От минус 50 до 150 |
0,5 |
0 |
0,80 |
0 |
0,70 |
0,2 |
0 |
0,8 |
От 150 до 550 |
0,2 |
0,013 |
0,35 |
0,01 |
0,35 |
0.1 |
0 |
0.3 | |
От 550 до 1760 |
0.1 |
0,013 |
0,25 |
0,01 |
0,25 |
0,05 |
0 |
0,35 | |
В |
От 400 до 900 |
0,2 |
0,013 |
0,4 |
0,01 |
0,4 |
0,1 |
0,005 |
0.4 |
От 900 до 1820 |
0,1 |
0,013 |
0,2 |
0,01 |
0,2 |
0,05 |
0,005 |
0.2 | |
N |
От минус 240 до минус 190 |
0,2 |
0 |
0,50 |
0 |
0,40 |
0,1 |
0,25 |
0 |
От минус 190 до минус 110 |
0,1 |
0 |
0,15 |
0 |
0,10 |
0,05 |
0,1 |
0 | |
От минус 110 до 0 |
0,05 |
0 |
0,08 |
0 |
0,08 |
0,01 |
0,04 |
0,06 | |
От 0 до 400 |
0,05 |
0 |
0,08 |
0 |
0,08 |
0,01 |
0 |
0,08 | |
От 400 до 1300 |
0,05 |
0,013 |
0,06 |
0,01 |
0,06 |
0,01 |
0,005 |
0,06 | |
L |
От минус 195 до 100 |
0,05 |
0 |
0,30 |
0 |
0,30 |
0,05 |
0 |
0,25 |
От 100 до 300 |
0,05 |
0 |
0,83 |
0 |
0,83 |
0,05 |
о |
0.69 | |
От 300 до 800 |
0,05 |
0 |
0,23 |
0 |
0,23 |
0,05 |
0 |
0,19 |
i_______________5d = ± 10 % от значения погрешности /°C______,
| Примечания:
1 ТП - термоэлектрический преобразователь;
2 пределы допускаемой основной погрешности, +Ар, вычисляют по формуле: ±Ар = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
3 погрешность измерений гарантируется для температуры холодного спая 0 °C. При использовании внутреннего холодного спая (за исключением ТП типа В), необходимо учитывать дополнительную погрешность ± 0,2 °C при О °C. Для других температур
ных значений следует учитывать чувствительность ТП (S) к исследуемой температуре (Т):
± 0,2 °C S(0 °C)/S/T. Тип компенсации холодного спая можно выбрать с помощью программирования с клавиатуры внешнюю компенсацию при 0 ’С, внутреннюю компенсацию (компенсация температуры на клеммах калибратора), внешнюю компенсацию с помощью программирования;
4 ±6Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окру-жающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C.
Государственный реестр средств измерений Республики Беларусь
Тип ТП |
Диапазон воспроизведения сигналов ТП, °C |
Разре шение, °C |
Calys 50R Calys 75R |
Calys 100R |
Calys 150R | ||||
погрешность |
раз-решение, °C |
погрешность | |||||||
А, % |
В. °C |
А. % |
В, °C |
А, % |
В. °C | ||||
к |
От минус 240 до минус 50 |
0,2 |
0 |
0,60 |
0 |
0,50 |
0,2 |
0,15 |
0.J |
От минус 50 до 0 |
0,1 |
0 |
0,10 |
0 |
0,09 |
0.1 |
0,06 |
0 | |
От 0 до 120 |
0,05 |
0,013 |
0,08 |
0,013 |
0,07 |
0.1 |
0,06 |
Q-... | |
От 120 до 1020 |
0,05 |
0,013 |
0,08 |
0,013 |
0,07 |
0,05 |
0,005 |
0,05 | |
От 1020 до 1372 |
0,05 |
0,013 |
0,08 |
0,013 |
0,07 |
0,05 |
0,007 |
0.05 | |
т |
От минус 240 до минус 100 |
0,2 |
0 |
0,40 |
0 |
0,35 |
0.2 |
0,1 |
0.05 |
От минус 100 до 0 |
0,05 |
0 |
0,10 |
0 |
0,09 |
0,05 |
0,02 |
0,06 | |
От 0 до 400 |
0.05 |
0,013 |
0,08 |
0,010 |
0,08 |
0,05 |
0 |
0,055 | |
J |
От минус 210 до 0 |
0.05 |
0 |
0,20 |
0 |
0,18 |
0,05 |
0,03 |
0.08J |
От 0 до 50 |
0,05 |
0,013 |
0,07 |
0,01 |
0,07 |
0,05 |
0,05 |
0,07 i | |
От 50 до 1200 |
0,05 |
0,013 |
0,07 |
0,01 |
0,07 |
0,05 |
0,005 |
0,04 | |
Е |
От минус 240 до минус 100 |
0,1 |
0 |
0,25 |
0 |
0,20 |
0,1 |
0 |
0,15 |
От минус 100 до 40 |
0.1 |
0 |
0,10 |
0 |
0,09 |
0.1 |
0 |
0,15 | |
От 40 до 550 |
0,05 |
0,013 |
0,05 |
0.01 |
0,05 |
0,05 |
0,005 |
0.12 | |
От 550 до 1000 |
0,05 |
0,013 |
0,05 |
0,01 |
0,05 |
0,05 |
0,005 |
0,13 | |
R |
От минус 50 до 0 |
0,5 |
0 |
0,50 |
0 |
0,45 |
0,5 |
0,35 |
0,4 |
От 0 до 350 |
0,5 |
0 |
0,50 |
0 |
0,45 |
0,2 |
0 |
0.4 | |
От 350 до 900 |
0,2 |
0,013 |
0,35 |
0,01 |
0,35 |
0,1 |
0 |
0,25 | |
От 900 до 1768 |
0,1 |
0,013 |
0,20 |
0,01 |
0,20 |
0,1 |
0 |
0,25 | |
3 |
От минус 50 до 0 |
0,5 |
0 |
0.80 |
0 |
0,70 |
0,5 |
0,25 |
0.40 |
От 0 до 120 |
0.5 |
0 |
0.80 |
0 |
0,70 |
0,2 |
0 |
0.30 | |
От 120 до 350 |
0,2 |
0,013 |
0,35 |
0.01 |
0,35 |
0,2 |
0 |
0.30 | |
От 350 до 450 |
0,2 |
0,013 |
0,35 |
0,01 |
0,35 |
0.1 |
0 |
0,25 | |
От 450 до 1768 |
0,1 |
0,013 |
0,25 |
0,01 |
0,25 |
0.1 |
0 |
0,25 | |
в |
От 400 до 850 |
0,2 |
0,013 |
0.4 |
0,01 |
0,4 |
0,2 |
0,005 |
0,4 |
От 850 до 1820 |
0,1 |
0,013 |
0,2 |
0,01 |
0,2 |
0.1 |
0,005 |
0,2 | |
N |
От минус 240 до минус 200 |
0.2 |
0 |
0,30 |
0 |
0,25 |
0,2 |
0,15 |
0 |
От минус 200 до минус 190 |
0.2 |
0 |
0,30 |
0 |
0,25 |
0,1 |
0 |
0,10 | |
От минус 190 до минус 110 |
0,1 |
0 |
0,15 |
0 |
0,13 |
0,1 |
0 |
0,10 | |
От минус 110 до 0 |
0.05 |
0 |
0,08 |
0 |
0,08 |
0,1 |
0 |
0,10 | |
От 0 до 10 |
0,05 |
0,013 |
0,06 |
0,01 |
0,06 |
0,1 |
0 |
0,10 0 OS | |
От 10 до 250 |
0,05 |
0,013 |
0,06 |
0,01 |
0,06 |
0.05 |
0 | ||
От 250 до 1300 |
0,05 |
0,013 |
0,06 |
0,01 |
0,06 |
0,05 |
0,008 |
0.05 | |
L |
От минус 195 до 100 |
0,05 |
0 |
0,04 |
0 |
0,03 |
0,05 |
0 |
0,10 |
От 100 до 300 |
0,05 |
0 |
1,27 |
0 |
1,27 |
0,05 |
0 |
0,95 | |
От 300 до 800 |
0,05 |
0 |
0,25 |
0 |
0.22 |
0,05 |
0 |
0,17 |
I________________________________8Р = ± 10 % от значения погрешности /°C_____
Примечания:
1 ТП - термоэлектрический преобразователь;
2 пределы допускаемой основной погрешности, ±Др, вычисляют по формуле: ±Др = (АТх + В), где А - процент от показаний; Тх- измеренное значение величины (показания); В - постоянная величина;
3 ±8Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окру-жающего воздуха на 1 "С за пределы диапазона температур от 18 °C до 28 ”0. ________
Таблица 16
Тип ТП |
Диапазон измерения и воспроизведения сигналов ТП, °C |
Разре-шение, °C |
Calys 60R-IS |
Calys 80R-IS |
Calys 120R-1S | |||
погрешность | ||||||||
А. % |
В. °C |
А, % |
В. °C |
А, % |
В, "С | |||
J |
От минус 210 до 1200 |
0,01 |
0,02 |
0.1 |
0,01 |
0,1 |
0,01 |
0.1 |
L1£_j |
От минус 270 до 1370 |
0,01 |
0,02 |
0,1 |
0,01 |
0,1 |
0,01 |
0,1 ______________________________________________________________________________________________________________________________________________________I |
Тип ТП |
Диапазон измерения и воспроизведения сигналов ТП, °C |
Разре-шение, °C |
Calys 60R-IS |
Calys 80R-IS |
Calys 120R-IS | |||
погрешность | ||||||||
А, % |
В, °C |
А, % |
В, °C |
А, % |
В, °C | |||
Т |
От минус 270 до 400 |
0,01 |
0,02 |
0,1 |
0,01 |
0,1 |
0,01 |
0,1 |
R |
От минус 50 до 1760 |
0,1 |
0,02 |
0,2 |
0,01 |
0.2 |
0,01 |
0,2 |
S |
От минус 50 до 1760 |
0,1 |
0,02 |
0,2 |
0,01 |
0,2 |
0,01 |
0.2 |
В |
От 50 ДО 1820 |
0.1 |
0,02 |
0,3 |
0,01 |
0,3 |
0,01 |
0.3 |
N |
От минус 270 до 1300 |
0,01 |
0,02 |
0,1 |
0,01 |
0,1 |
0,01 |
0,1 |
8Р = + 10 % от значения погрешности /°C
Примечания:
1 ТП - термоэлектрический преобразователь;
2 пределы допускаемой основной погрешности, ±лр, вычисляют по формуле: ±Лр = (АТх + В), где А - процент от показаний: Тх- измеренное значение величины (показания): В - постоянная величина;
3 компенсация холодного спая: внутренняя автоматическая - от минус 10 °C до 55 °C: внешняя настраиваемая - от минус 50 °C до 100 °C; погрешность компенсации холодного спая - ± 0,02 °С/°С (от минус 10 °C до 45 °C):
4 ±8Р - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры | окружающего воздуха на 1 °C за пределы диапазона температур от 18 °C до 28 °C.
Таблица 17
Тип ТП |
Thermys 150 | |||||||
Диапазон измерения сигналов ТП, °C |
Разре ше ние, °C |
Погрешность |
Диапазон воспроизведения сигналов ТП, °C |
Разре ше ние, °C |
Погрешность | |||
А, % |
В, °C |
А, % |
В. °C | |||||
К |
От минус 250 до минус 200 |
0,1 |
0 |
0.50 |
От минус 250 до минус 50 |
0,1 |
0,15 |
0 |
От минус 200 до минус 120 |
0,01 |
0 |
0,15 |
От минус 50 до 120 |
0,05 |
0 |
0,06 | |
От минус 120 до 1372 |
0,01 |
0,005 |
0,08 |
От 120 до 1020 |
0,01 |
0,005 |
0,05 | |
- |
- |
- |
- |
От 1020 до 1370 |
0,01 |
0,007 |
0,05 | |
т |
От минус 250 до минус 200 |
0.1 |
0 |
0,50 |
От минус 250 до минус 100 |
0.1 |
0,1 |
0.05 |
От минус 200 до минус 100 |
0,01 |
0,05 |
0,06 |
От минус 100 до 0 |
0,01 |
0,02 |
0,06 | |
От минус 100 до 80 |
0,01 |
0,015 |
0,07 |
От 0 до 400 |
0.01 |
0 |
0,055 | |
От 80 до 400 |
0,01 |
0 |
0,06 |
- |
- | |||
J |
От минус 210 до минус 120 |
0,01 |
0 |
0,15 |
От минус 210 до 0 |
0,01 |
0,03 |
0,08 |
От минус 120 до 60 |
0,01 |
0,005 |
0,07 |
От 0 до 60 |
0,01 |
0,05 |
0.07 | |
От 60 до 1200 |
0,01 |
0,0025 |
0,06 |
От 60 до 1200 |
0,01 |
0,005 |
0,04 | |
! Е |
От минус 250 до минус 200 |
0,1 |
0 |
0,30 |
От минус 250 до 40 |
0,1 |
0 |
0,15 |
От минус 200 до 100 |
0,05 |
0 |
0,06 |
От 40 до 550 |
0,05 |
0.005 |
0,12 | |
От 100 до 1000 |
0,05 |
0,005 |
0,05 |
От 550 до 1000 |
0,05 |
0,005 |
ПЙЗ | |
R |
От минус 50 до 0 |
0.2 |
0 |
0.6 |
От минус 50 до 0 |
0.2 |
0,35 |
0,40 |
От 0 до 150 |
0.1 |
0 |
0,6 |
От 0 до 350 |
0,1 |
0 |
0,40 | | |
От 150 до 1768 |
0,05 |
0 |
0,3 |
От 350 до 1768 |
0,05 |
0 |
0.25 | |
S |
От минус 50 до 150 |
0,2 |
0 |
0,80 |
От минус 50 до 0 |
0,2 |
0,25 |
0.40 |
От 150 до 1450 |
0,1 |
0 |
0,30 |
От 0 до 350 |
0,1 |
0 |
0.30 | |
От 1450 до 1768 |
0,05 |
0 |
0,35 |
От 350 до 1768 |
0,05 |
0 |
0.25 | |
I в |
От 400 до 900 |
0.1 |
0,005 |
0,4 |
От 400 до 900 |
0,1 |
0,005 |
0,4 |
От 900до 1820 |
0,05 |
0,005 |
0,2 |
ОтЭООдо 1820 |
0,05 |
0,005 |
02 |
Тил ТП |
Thermys 150 | |||||||
Диапазон измерения сигналов ТП. °C |
Разре ше ние, °C |
Погрешность |
Диапазон воспроизведения сигналов ТП, °C |
Разре ше ние °C |
Погрешность | |||
А, % |
В, °C |
А, % |
В. °C | |||||
N ■ |
От минус 240 до минус 190 |
0,2 |
0,25 |
0 |
От минус 240 до минус 200 |
0,2 |
0.15 |
0 |
От минус 190 до минус 110 |
0.1 |
0,10 |
0 |
От минус 200 до 10 |
0.1 |
0 |
0,08 | |
От минус 110 до 0 |
0.05 |
0,04 |
0,06 |
От 10 до 250 |
0,05 |
0,008 |
0 | |
От 0 до 400 |
0.05 |
0 |
0,08 |
От 250 до 1300 |
0,05 |
0 |
0,05 | |
От 400 до 1300 |
0.05 |
0,005 |
0,06 |
- |
- |
- | ||
5Р = + 10 % от значения погрешности /°C |
Примечания:
1 ТП - термоэлектрический преобразователь:
2 пределы допускаемой основной погрешности. ±Д₽, вычисляют по формуле: ±Д₽ = (АТх + В), где А - процент от показаний:
; Тх- измеренное значение величины (показания): В - постоянная величина;
| 3 погрешность измерений гарантируется для температуры холодного спая О °C. При компенсации холодного спая по встроенному датчику (за исключением ТП типа В), необходимо учитывать дополнительную погрешность ± 0,2 °C. Тип компенсации холодного спая можно выбрать с помощью программирования с клавиатуры: внешнюю компенсацию при 0 °C. внутреннюю компенсацию по встроенному термометру, внешнюю компенсацию с помощью программирования:
4 ±Sp - пределы допускаемой дополнительной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на | 1 °C за пределы диапазона температур от 18 °C до 28 °C.
Таблица 18
Calys 60R-IS, Calys 80R-IS |
. Calys 120R-IS | ||
Вид давления |
Диапазон измерений |
Пределы основной приведенной погрешности измерений,% | |
Со встроенными датчиками давления | |||
Абсолютное |
от 0 до 0,2; 2 МПа |
±0,025 | |
Избыточное |
± 10 кПа; ± 50 кПа; от минус 95 кПа до 100; 200; 700; 2000 кПа |
± 0,025 | |
С внешними датчиками давления EUROTRON серия PDCR900 | |||
Абсолютное |
от Одо 0,2; 2 МПа |
± 0,025 | |
Избыточное |
+ 10 кПа; ± 50 кПа; от минус 95 кПа до 0,1; 0,2; 0,7; 2; 3,5 МПа; от Одо 7; 15; 35; 70 МПа |
± 0,025 | |
Ур = ± 0,002 %/°С относительно 23“С в диапазоне от |
0 °C до 45 °C |
Примечания:
1 ± У» - пределы допускаемой дополнительной температурной погрешности, вызванной отклонением температуры окружающего] воздуха на 1 °C за пределы диапазона температур от О °C до плюс 45 °C;
2 калибраторы Calys 75R, Calys 100R, Calys 150R используются с измерительными преобразователями давления (РБ 03 04 6214 17).I подключаемых к калибраторам по цифровому интерфейсу RS-485.
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию калибратора методом типографической печати.
Комплектность
Комплект поставки калибраторов в соответствии с требованиями документации фирмы "AOIP", Франция.
П да документов
Государственный реестр соелста мчмерении гчют/гхти Беларусь
ст 15 Листов 17
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документации фирмы "AOIP", Франция.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП.2663-2017 «Калибраторы многофункциональные портативные серий Calys и Thermys. Методика поверки».
Заключение
Калибраторы многофункциональные портативные серий Calys и Thermys соответствуют требованиям технической документации фирмы "AOIP", Франция, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии № RU-fl-Afl16.B.565O2 от 13.10.2016, срок действия - до 12.10.2019) и ТР ТС 012/2011 (сертификат соответствия № ТС RU C-FR.BH02.B.00326 от 19.12.2016, срок действия - до 18.12.2021).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
