Преобразователи измерительные серий D5000, D6000
| Номер в ГРСИ РФ: | РБ 03 13 6192 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «G.M.International s.r.l.», Италия |
|
Описание типа РБ 03 13 6192 17 [2017-06-02]
rb-03-13-6192-17_2017-06-02.pdf
|
Скачать |
Преобразователи измерительные серий D5000, D6000 (далее - преобразователи) в зависимости от модели, предназначены для измерения входного сигнала силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термопар (далее -ТП) и термопреобразователей сопротивления (далее - ТС) и преобразования в пропорциональный измеряемым величинам выходной сигнал силы или напряжения постоянного тока. Преобразователи используются для гальванической изоляции электрических цепей. Преобразователи серии D5000 предназначены для обеспечения искрозащиты выходных цепей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6192 17 |
| Наименование | Преобразователи измерительные серий D5000, D6000 |
| Год регистрации | 2017 |
| Номер сертификата | 10863 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "G.M. INTERNATIONAL S.R.L.", Италия (IT) |
Производитель / Заявитель
фирма "G.M. INTERNATIONAL S.R.L."
Адрес: Via G. Mameli, 53/55 - 20852 Villasanta (MB)
Контакты: Tel: +39 039 2325038 Fax: +39 039 2325107 http://www.gminternationalsrl.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2684-2022 «СОЕИ РБ. Преобразователи измерительные D5000, D6000. Методика поверки» (взамен МРБ МП.2684-2017). |
Поверители
Скачать
|
Описание типа РБ 03 13 6192 17 [2017-06-02]
rb-03-13-6192-17_2017-06-02.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные серий D5000, D6000 (далее - преобразователи) в зависимости от модели, предназначены для измерения входного сигнала силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термопар (далее -ТП) и термопреобразователей сопротивления (далее - ТС) и преобразования в пропорциональный измеряемым величинам выходной сигнал силы или напряжения постоянного тока. Преобразователи используются для гальванической изоляции электрических цепей. Преобразователи серии D5000 предназначены для обеспечения искрозащиты выходных цепей.
Область применения - работа с вторичной аппаратурой, регуляторами и системами централизованного контроля и управления производственными процессами в различных отраслях промышленности.
Описание
Принцип действия преобразователя заключается в преобразовании аналогового сигнала, подаваемого на вход, в аналоговый выходной сигнал. Преобразователи D5072, D6072, D5273, D6273 имеют встроенный микропроцессор, позволяющий
преобразовывать измерительный сигнал от ТП и ТС в конфигурируемый пользователем сигнал силы постоянного тока, пропорциональный измеряемой температуре. Для измерения температуры с использованием ТП может быть использована функция температурной компенсации холодного спая.
Преобразователи обеспечивают гальваническую изоляцию электрических цепей и могут быть одно- или двухканальными. Количество каналов указывается буквой S (1 канал) или D (2 канала) в конце кода номенклатуры преобразователя. Преобразователи прозрачны для цифровых сигналов по протоколу HART®. Преобразователи серии D5000 обеспечивают искробезопасность выходных цепей. Имеется функция диагностики, позволяющая определить обрыв и замыкание цепей и выход сигнала за пределы установленного диапазона.
Монтаж преобразователей может осуществляться на DIN-рейке или коммуникационной плате.
Преобразователи, в зависимости от моделей, выполняют следующие функции:
На входы преобразователей D5011, D6011, D5014, D6014 подаются унифицированные токовые сигналы от различных полевых измерительных преобразователей, в том числе расположенных во взрывоопасной зоне (D5011, D5014). Преобразованный измерительный сигнал с выходов преобразователей передаётся в систему управления;
На входы преобразователей D5020, D6020 подаются унифицированн сигналы от системы управления. Преобразованный управляющий сигнал с образователей передается на исполнительные устройства;
На входы преобразователей D5072, D6072, D5273, D6273 подаются сигналы напряжения постоянного тока, ТП, сопротивления постоянному току, ТС от полевых измерительных преобразователей. Преобразованный измерительный сигнал с выходов преобразователей передаётся в систему управления. Преобразователи D5072, D6072, D5273, D6273 являются конфигурируемыми и позволяют выбирать тип, диапазон входного и выходного сигналов с помощью конфигуратора РРС5092, а также визуализировать измеряемые параметры на дисплее персонального компьютера с установленным программным обеспечением SWC5090 (не является метрологически значимым).

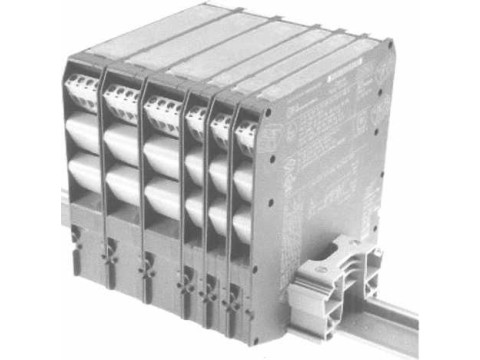

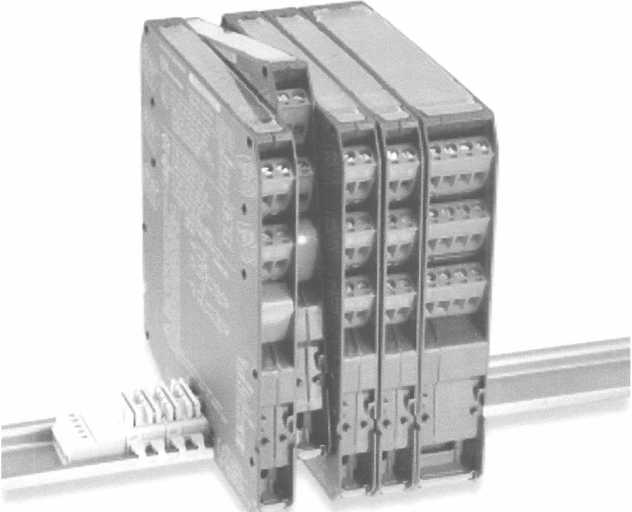

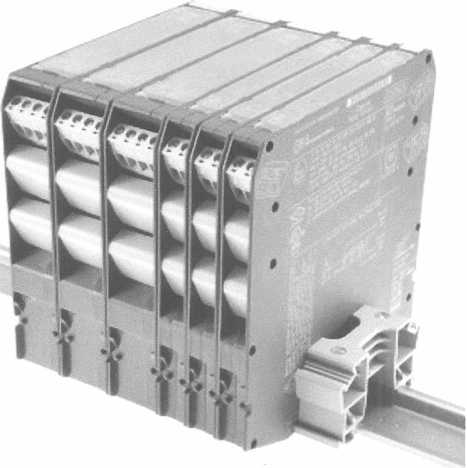

Внешний вид преобразователей приведён на рисунке 1.
Место для нанесения знака поверки указано в приложении А.
D5000
D6000
Рисунок 1 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей представлены в таблицах 1,2.
Таблица 1 - Основные технические и метрологические характеристики преобразователей
|
Наименование характеристики |
D5014S, D6014S, D5014D, D6014D |
D5011S, D6011S, D5011D, D6011D |
D5020S, D6020S, D5020D, D6020D |
D5072S, D6072S, D5072D, D6072D |
D5273S, D6273S | ||
|
1 Диапазон входного сигнала |
от 4 до 20 мА от 0 до 20 мА |
от 4 до 20 мА |
Указан в таблице 2 | ||||
|
2 Диапазон выходного сигнала |
от 4 до 20 мА от 0 до 20 мА от 1 до 5 В от 0 до 5 В |
от 4 до 20 мА |
от 4 до 20 мА от 0 до 20 мА | ||||
|
3 Пределы допускаемой основной приведённой погрешности (от диапазона выходного сигнала) |
±0,15% |
±0,2 % |
Указаны в таблице 2 | ||||
|
4 Диапазон температуры окружающего воздуха рабочих условий, °C |
от минус 40 до плюс 70 | ||||||
|
5 Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 1 °C от температуры нормальных условий (23±1)°С |
±0,01 % (от диапазона выходного сигнала) |
±0,011 % (от диапазона выходного сигнала) |
Указаны в таблице 2 | ||||
|
6 Номинальное сопротивление нагрузки для активного выходного сигнала, Ом |
250 | ||||||
|
7 Диапазон сопротивления нагрузки для активного выходного сигнала, Ом |
от 50 до 550 |
от 50 до 700 |
от 50 до 300 | ||||
|
8 Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением сопротивления нагрузки от номинального значения (в диапазоне сопротивления нагрузки) |
±0,15 % (от диапазона выходного сигнала) |
±0,02 % (от диапазона выходного сигнала) | |||||
|
9 Номинальное напряжение питания постоянного тока, В |
24 | ||||||
|
10 Диапазон напряжения питания постоянного тока, В |
от 18 до 30 | ||||||
|
11 Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания от номинального значения (в диапазоне напряжения питания) |
±0,1 % (от диапазона выходного сигнала) |
±0,02 % (от диапазона выходного сигнала) | |||||
|
12 Температура окружающего воздуха условий хранения, °C |
от минус 45 до плюс 80 | ||||||
|
13 Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP20 | ||||||
|
14 Масса, кг не более |
0,155 |
0,14 |
0,145 |
0,145 |
■:.0,1^ | ||
|
15 Габаритные размеры, мм, не более |
123x120x12,5 l! ' V\ |
120x12^x22,5 ’/ /7 | |||||
Таблица 2 - Основные метрологические характеристики преобразователей D5072S, D6072S, D5072D, D6072D, D5273S, D6273S
|
Тип входного сигнала |
Максимальный диапазон входного сигнала, °C |
Минимальный устанавливаемый диапазон входного сигнала, °C |
Пределы допускаемой основной погрешности при преобразовании входного сигнала* |
Пределы допускаемой дополнительной погрешности при изменении рабочей температуры окружающего воздуха на 1 °C от температуры нормальных условий (23±1) °C |
|
Входные сигналы от ТС (типы и НСХ по ГОСТ 6651) | ||||
|
Pt50 |
от -200 до +850 |
20 |
±(0,4+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,02-ДИ / ДОм) °C |
|
Pt1OO, Pt200 |
от -200 до +850 |
20 |
±(0,2+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,02-ДИ / Дом) °C |
|
Pt300, Pt4OO, Pt500, PtIOOO |
от -200 до +850 |
20 |
±(0,2+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0.2 ДИ / Дом) °C |
|
50П |
от -200 до +650 |
20 |
±(0,4+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,02-ДИ / Дом) °C |
|
100П, 200П |
от -200 до +650 |
20 |
±(0,2 + 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,02-ДИ / Дом) °C |
|
300П, 400П, 500П |
от -200 до +650 |
20 |
±(0,2+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,2-ДИ / Дом) °C |
|
50M |
от -50 до +200 |
2 |
±(0,4+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,02-ДИ / Дом) °C |
|
100M |
от -50 до +200 |
20 |
±(0,2+ 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,02-ДИ / Дом) °C |
|
Входные сигналы от термопар (типы и НСХ по СТБ ГОСТ Р 8.585) | ||||
|
Тип В |
от 180 до 1800 |
100 |
±(0,75 + 0,1 % от ДИ) °C |
±(0,01 % от ДИ + 0,002-ДИ / Дмв) °C |
|
Тип Е |
от -100 до +1000 |
20 |
±(0,3+ 0,1 % от ДИ) °C | |
|
Тип J |
от-125 до +750 |
20 |
±(0,3+ 0,1 % от ДИ) °C | |
|
Тип К |
от-125 до +1350 |
20 |
±(0,3+ 0,1 % от ДИ) °C | |
|
Тип N |
от -100 до +1300 |
20 |
±(0,3+ 0,1 % от ДИ) °C | |
|
Тип R, S |
от 75 до 1750 |
20 |
±(0,5+ 0,1 % от ДИ) °C | |
|
Тип Т |
от-100 до +400 |
20 |
±(0,3+ 0,1 % от ДИ) °C | |
|
Входные сигналы сопротивления постоянному току | ||||
|
— |
от 0 до 4000 Ом |
1 Ом |
±(0,4 + 0,1 % от ДИ) Ом |
±(0,01 % от ДИ+ 0,2) Ом |
|
Входные сигналы напряжения постоянного тока | ||||
|
— |
от -50 до +80 мВ |
1 мВ |
±(0,01 +0,1 % от ДИ) мВ |
±(0,01 % от ДИ + 0,002) мВ |
* Общая основная погрешность преобразования сигнала при измерении температуры при помощи термопар: сумма основной погрешности при преобразовании входного сигнала и погрешности компенсации холодного спая ±1 °C.
Примечание - В таблице используются следующие обозначения:
ДИ - установленный диапазон измерений (°C, Ом, мВ);
Дом- диапазон входного сопротивления постоянному току, Ом, соответствующий установленному диапазону входного сигнала ТС по ГОСТ 6651;
Дмв - диапазон входного напряжения постоянного тока, мВ, соответствующий установленному диапазону входного сигнала термопар по СТБ ГОСТ Р 8.585.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В основной комплект поставки входит:
- преобразователь;
- руководство по эксплуатации;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “G.M. INTERNATIONAL S.R.L.”, Италия
МРБ МП.2684-2017 Преобразователи измерительные серий D5000, D6000. Методика поверки
СТБ ГОСТ Р 8.585-2004 Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Заключение
Преобразователи измерительные серий D5000, D6000 соответствуют документации фирмы “G.M. INTERNATIONAL S.R.L.”, Италия.
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии № ЕАЭС BY/11211.01. ТР020 003 20347 от 27.01.2017), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия (№ ТС RU C-IT.ME92.B.00206 от 13.03.2014).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
