Системы лазерной центровки серий СENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN
| Номер в ГРСИ РФ: | РБ 03 01 6195 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "PRUFTECHNIK AG", Германия |
|
Описание типа РБ 03 01 6195 17 [2017-09-04]
rb-03-01-6195-17_2017-09-04.pdf
|
Скачать |
Системы лазерной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN (далее - системы) предназначены для измерений взаимного расположения поверхностей и являются портативными переносными системами, основными элементами которых служат блок с лазерным источником, блок с приемником излучения (детектор) и встроенным инклинометром и измерительный блок (в некоторых моделях совмещен с блоком приемника излучения).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6195 17 |
| Наименование | Системы лазерной центровки серий СENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN |
| Год регистрации | 2017 |
| Номер сертификата | 10866 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "PRUFTECHNIK AG", Германия (DE) |
Производитель / Заявитель
фирма "PRUFTECHNIK AG"
Адрес: Oskar-Messter-Str. 19-21, 85737 Ismaning
Контакты: Tel.: +49 89 99616-0 Email: info(at)pruftechnik.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2702-2017. |
Поверители
Скачать
|
Описание типа РБ 03 01 6195 17 [2017-09-04]
rb-03-01-6195-17_2017-09-04.pdf
|
Скачать |
Описание типа
Назначение
Системы лазерной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN (далее - системы) предназначены для измерений взаимного расположения поверхностей и являются портативными переносными системами, основными элементами которых служат блок с лазерным источником, блок с приемником излучения (детектор) и встроенным инклинометром и измерительный блок (в некоторых моделях совмещен с блоком приемника излучения).
Область применения - нефтяная, газовая, энергетическая отрасли промышленности и иные, где необходимо контролировать параметры взаимного расположения поверхностей, связанные с использованием машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
При работе системы блок с лазерным источником крепится на вал роторного агрегата по одну сторону муфты, а блок с приемником излучения - на вал другого роторного агрегата, подлежащего центровке с первым агрегатом. Лазерный луч направляется на позиционно-чувствительный фотоприемник блока приемника излучения. На приемнике излучения определяется положение луча на плоскости фотоприемника и соответствующие данные передаются на измерительный блок, на дисплее которого выводятся результаты измерений. Программные функции измерительного устройства позволяют обрабатывать различные ситуации центровки.
Системы изготавливают следующих модификаций: СЕ ROTALIGN (исполнение ROTALIGN EX), OPTALIGN (исполнение^
Лисит
EX), SHAFTALIGN, TABALIGN. Исполнения ROTALIGN EX и OPTALIGN EX предназначены для работы во взрывоопасных средах.
Версии установленного программного обеспечения не ниже: CENTRALIGN - 2.31, ROTALIGN - 1.2, OPTALIGN - 3.20, SHAFTALIGN - 3.0, TABALIGN - 1.5.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

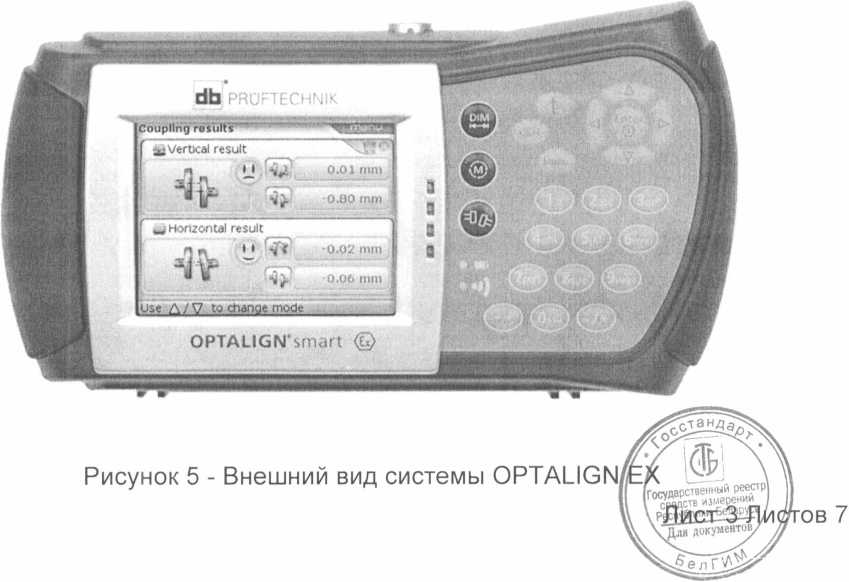

Внешний вид систем приведен на рисунках 1-7.
Рисунок 1 - Внешний вид системы CENTRALIGN

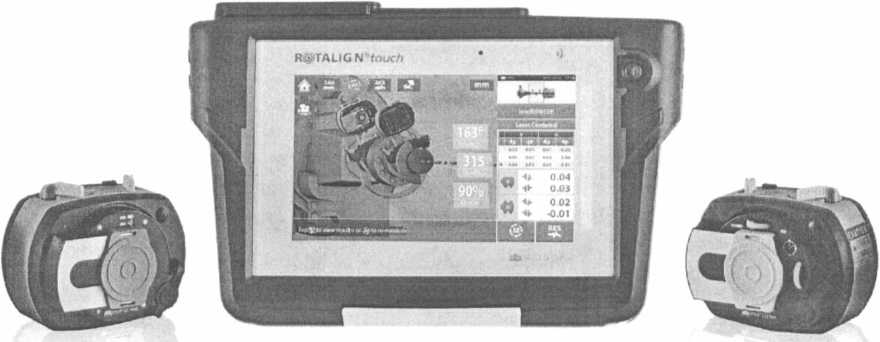

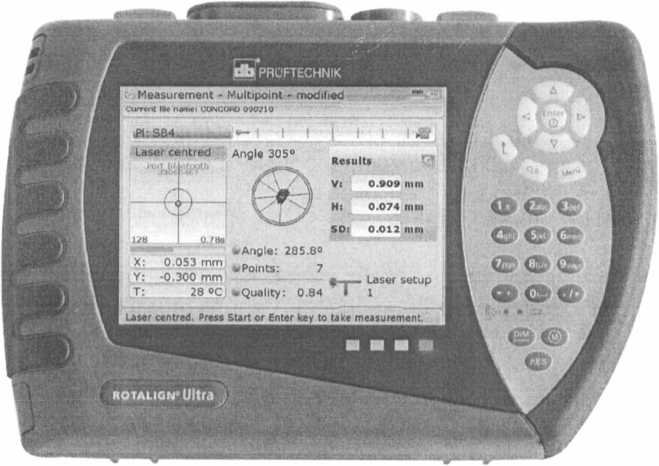

Рисунок 2 - Внешний вид системы ROTALIGN

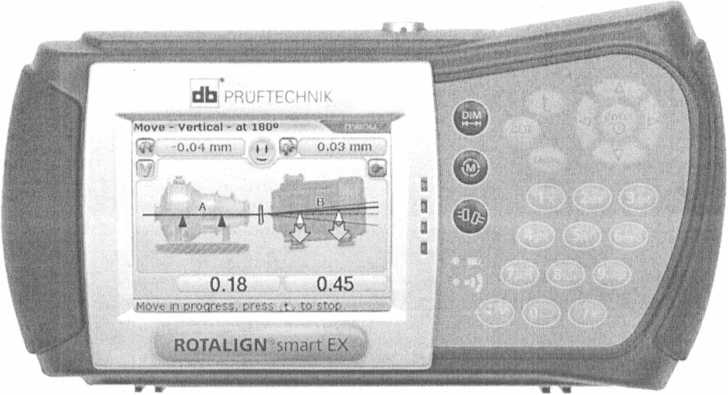

Рисунок 3 - Внешний вид системы ROTALIGN ЕХ

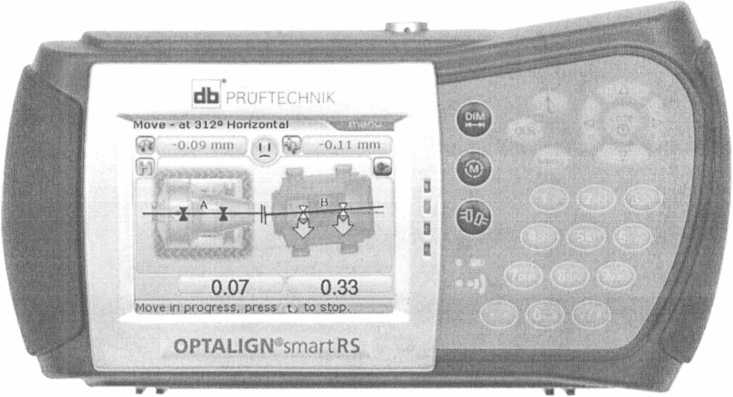

Рисунок 4 - Внешний вид системы OPTALIGN

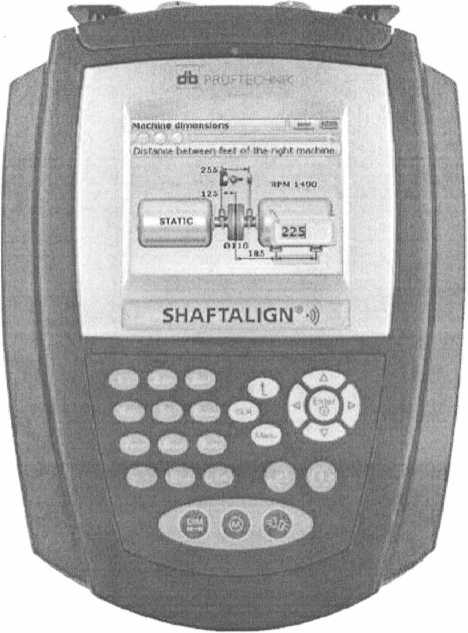

Рисунок 6 - Внешний вид системы SHAFTALIGN

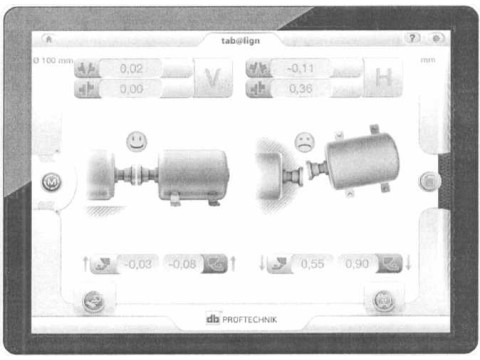

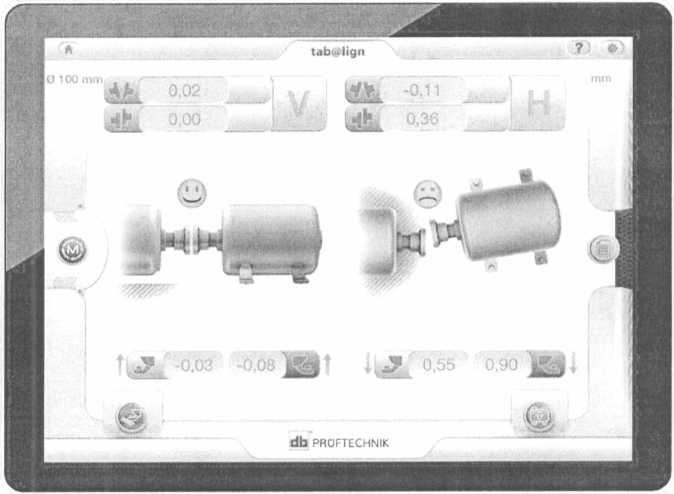

Рисунок 7 - Внешний вид системы TABALIGN
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем ной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, TABALIGN приведены в таблице 1.
Ли
Для документов
Государственный pTOCTt
Таблица 1
|
Наименование характеристики |
CENTRALIGN (ALI 3.600 sensor, ALI 3.610 laser) |
ROTALIGN, OPTALIGN, OPTALIGN EX, ROTALIGN EX (RS5 ВТ sensor, RS5 ВТ laser) |
SHAFTALIGN, TABALIGN (OS3 sensor, призма) |
ROTALIGN | |
|
sensALIGN laser |
sensALIGN sensor | ||||
|
Тип лазера |
Полупроводниковый лазерный диод | ||||
|
Степень опасности генерируемого излучения |
2 класс по СТБ IEC 60825-1 | ||||
|
Длина волны генерируемого излучения, нм |
от 630 до 680 |
670 |
от 630 до 680 | ||
|
Номинальная мощность лазерного излучения, мВт, не более |
1 | ||||
|
Расстояние между датчиком (лазером) и приемником, м, не более |
10 | ||||
|
Диапазон измерений линейного перемещения, мм |
±4 |
±3 |
±7 | ||
|
Дискретность датчика линейного перемещения, мм |
0,001 | ||||
|
Пределы допускаемой относительной погрешности системы при измерении линейного перемещения, % |
±2 |
±1 | |||
|
Диапазон измерений угла наклона |
от 0° до 360° | ||||
|
Дискретность датчика угла наклона, не более |
0,1° | ||||
|
Пределы допускаемой приведенной погрешности системы при измерении угла наклона, % |
±2,0 |
+0,3 |
±0,25 | ||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 |
от 0 до плюс 55 |
от минус 10 до плюс 50 | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 20 до плюс 60 |
от минус 20 до плюс 80 |
от минус 20 до плюс 60 | ||
|
Степень защиты оболочки датчика и приемника по ГОСТ 14254 |
IP65 |
IP67 |
IP65 | ||
|
Масса, г, не более: | |||||
|
- датчик(лазер) |
225 |
177 |
330 | ||
|
- приемник (призма) |
235 |
65 |
310 | ||
|
Габаритные размеры, мм, не более: | |||||
|
- датчик(лазер) |
105x74x47 |
107x70x49 |
10^x84x60 | ||
|
- приемник(призма) |
105x74x58 |
100x41x35 | |||
|
// ® II (Государственный реестр| 11 1 средств измерении 1 II \\ \ Республики Беларусь / Ц \. \Для документов/ // | |||||
е л ПА
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки систем определяется заказом в соответствии с технической документацией фирмы «PRUFTECHNIK AG» (Германия).
Базовая комплектация:
- система лазерной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN (в зависимости от заказа);
- руководство по эксплуатации;
- методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «PRUFTECHNIK AG».
Методика поверки МРБ МП. 2702-2017 «Системы лазерной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN».
Заключение
Системы лазерной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN соответствуют технической документации фирмы «PRUFTECHNIK AG».
Системы лазерной центровки серий OPTALIGN (исполнение OPTALIGN EX), ROTALIGN (исполнение ROTALIGN EX) соответствуют требованиям TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия: № ТС RU С-□Е.ГБО5.В.О1245 по 22.07.2020). Системы лазерной центровки серий CENTRALIGN, SHAFTALIGN, OPTALIGN, ROTALIGN, TABALIGN соответствуют требованиям TP ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии: № RU Д-ОЕ.МЛ66.В.02350 по 24.04.2022)
Межповерочный интервал - не более 12 месяцев (для систем, применяемых в сфере законодательной метрологии).
