Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II
| Номер в ГРСИ РФ: | РБ 03 06 6193 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | "PRUFTECHNIK AG", Германия |
|
Описание типа РБ 03 06 6193 17 [2017-09-05]
rb-03-06-6193-17_2017-09-05.pdf
|
Скачать |
Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II (далее анализаторы) предназначены для измерения и контроля параметров вибрации вращающихся частей машин и оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6193 17 |
| Наименование | Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II |
| Год регистрации | 2017 |
| Номер сертификата | 10864 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "PRUFTECHNIK AG", Германия (DE) |
Производитель / Заявитель
фирма "PRUFTECHNIK AG"
Адрес: Oskar-Messter-Str. 19-21, 85737 Ismaning
Контакты: Tel.: +49 89 99616-0 Email: info(at)pruftechnik.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2705-2017. |
Поверители
Скачать
|
Описание типа РБ 03 06 6193 17 [2017-09-05]
rb-03-06-6193-17_2017-09-05.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II (далее анализаторы) предназначены для измерения и контроля параметров вибрации вращающихся частей машин и оборудования.
Область применения - нефтяная, газовая, энергетическая отрасли промышленности и иные, где необходимо измерять параметры вибрации, связанные с использованием машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д )
Описание
Анализаторы выпускаются в портативном или стационарном исполнении и снабжены стандартными интерфейсами для соединения с ПК. Действие анализаторов основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
В зависимости от назначения анализаторы выпускают в следующих модификациях: VIBXPERT II (исполнения VIBXPERT Hi, VIBXPERT EX), VIBROTIP (исполнения VIBROTIPi, VIBROTIP EX), VIBSCANNER (исполнения VIBSCAN-NERi, VIBSCANNER EX), VIBRONET (исполнение VIBRONETi), VIBNODE (исполнение VIBNODEi), VIBREX (исполнение VIBREXi), VIBGUARD (исполнение VIBGUARDi).
Исполнения VIBXPERT EX, VIBROTIP EX, VIBSCANNER EX предназначены для работы во взрывоопасных средах. Исполения VIBXPERT Hi, VIBROTIPi, VIBSCANNERi, VIBRONETi, VIBNODEi, VIBREXi, VIBGUARDi поставляются в комплекте с первичными преобразователями вибрации.
Для документов
рствгнныг-
Версии программного обеспечения анализаторов приведены в
Таблица 1 - Версии программного обеспечения анализаторов.
|
Тип программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
VIBXPERT II | ||
|
Встроенное |
- |
3.22 |
|
VIBXPERT II (для модификации VIBXPERT EX) | ||
|
Встроенное |
- |
2.33 |
|
VIBSCANNER | ||
|
Встроенное |
- |
2.02 |
|
Анализаторы, подключаемые к персональному компьютеру | ||
|
Внешнее |
OMNITREND |
2.91 |
|
Примечание: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

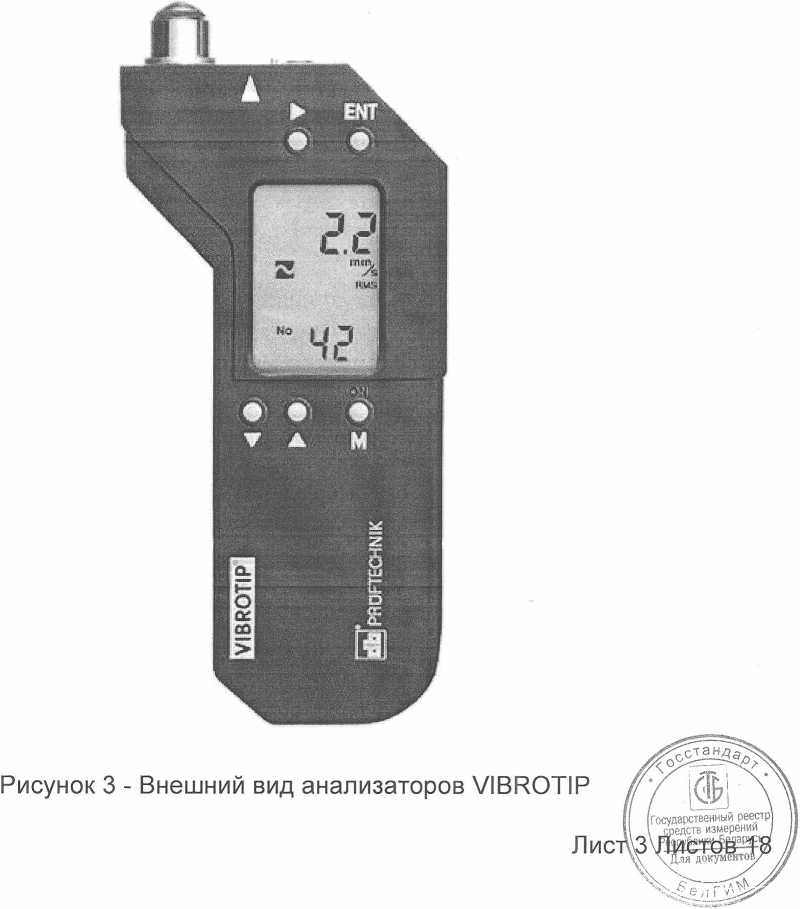

Внешний вид анализаторов приведен на рисунках 1-10.

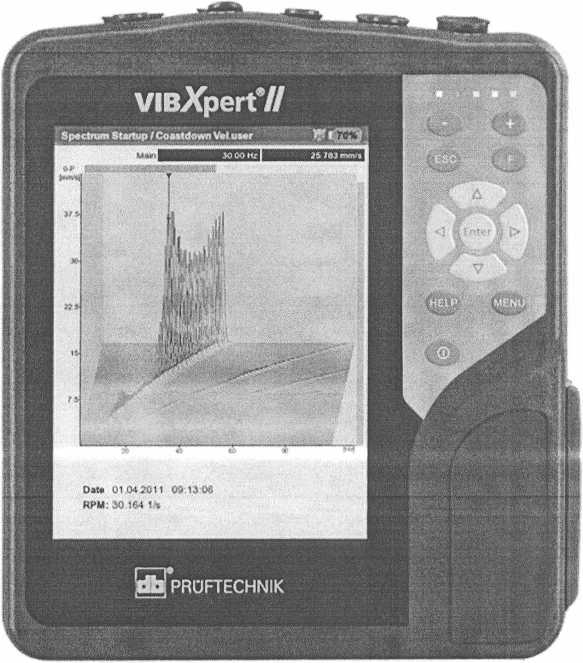

Рисунок 1 - Внешний вид анализаторов VIBXPERT II

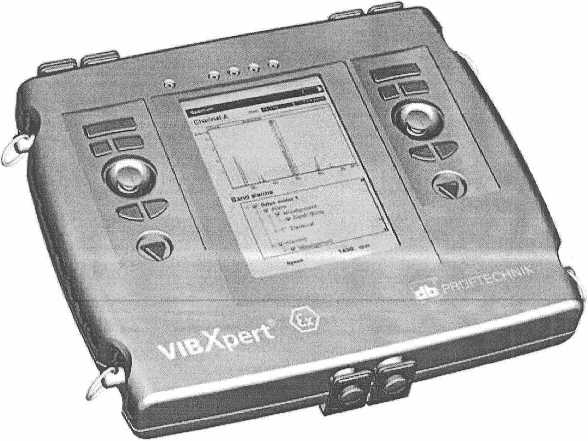

Рисунок 2 - Внешний вид анализаторов VIBXPERT ЕХ

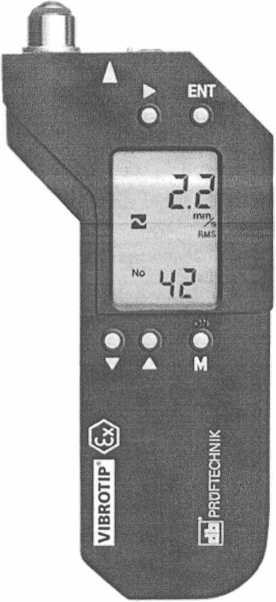

Рисунок 4 - Внешний вид анализаторов VIBROTIP ЕХ

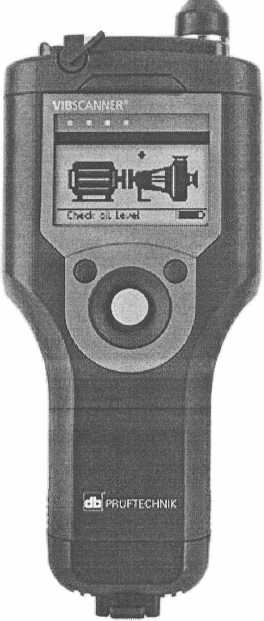

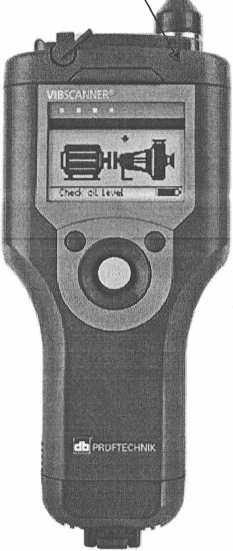

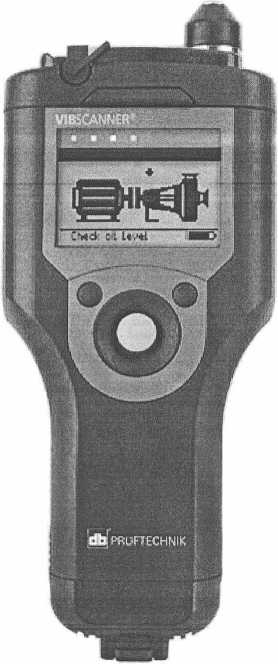

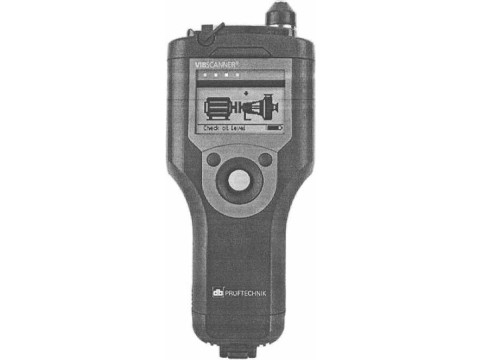

Рисунок 5 - Внешний вид анализаторов VIBSCANNER
Рисунок 6 - Внешний вид анализаторов VIBSCANNER ЕХ

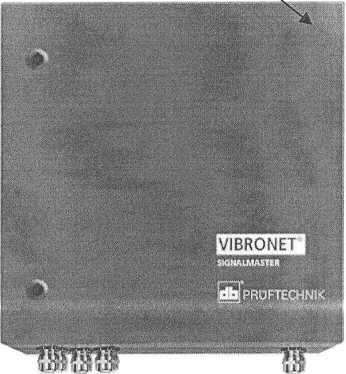

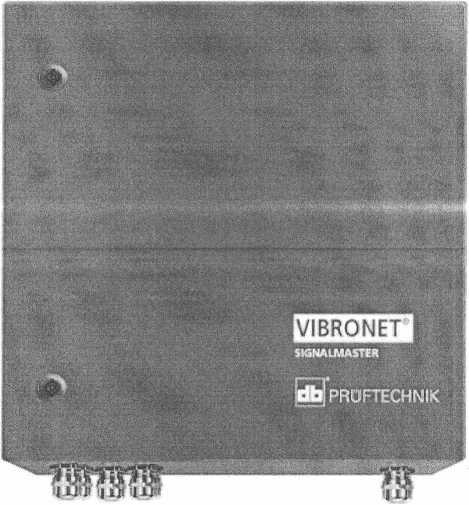

Рисунок 7 - Внешний вид анализаторов VIBRONET

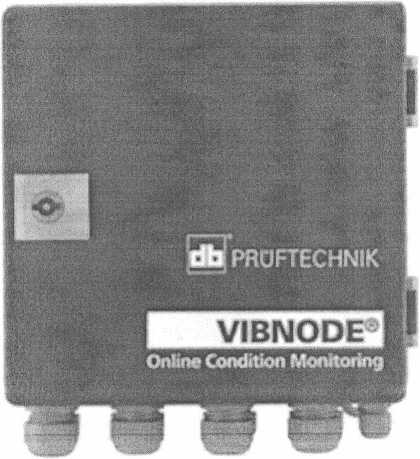

Рисунок 8 - Внешний вид анализаторов VIBNODE

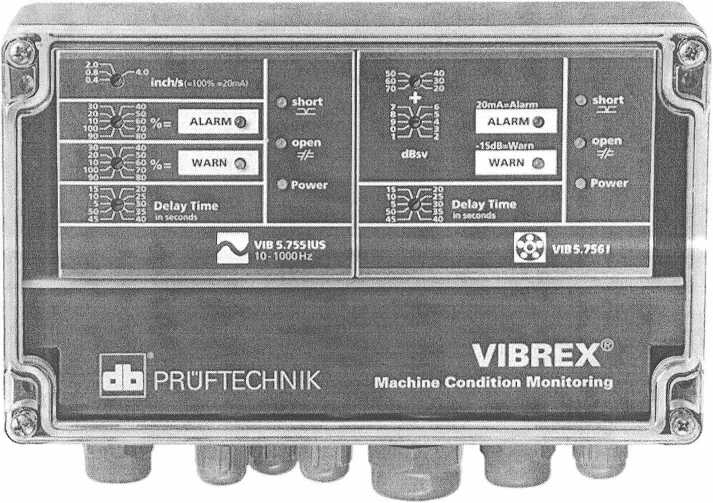

Рисунок 9 - Внешний вид анализаторов VIBREX

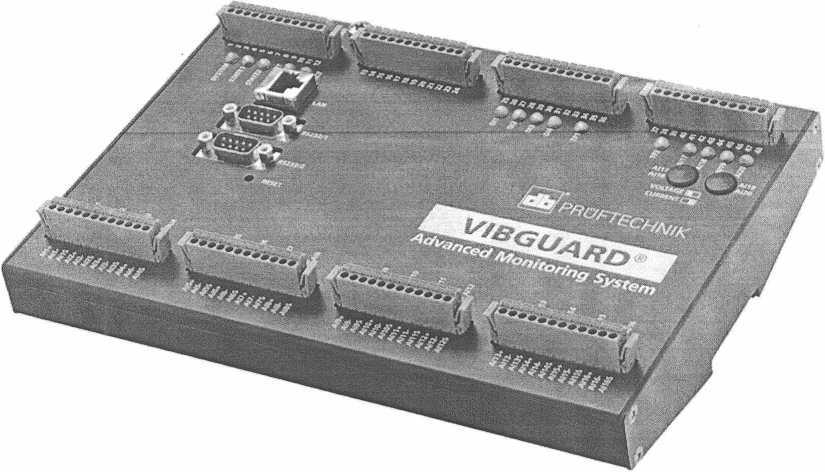

Рисунок 10 - Внешний вид анализаторов VIBGUARD
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II приведены в таблицах 2-8.
Таблица 2 - Основные технические и метрологические характеристики анали-затора VIBGUARD
|
Наименование характеристики |
Значение |
|
Диапазон входных измеряемых аналоговых сигналов |
±24 В (ПИК); 4-20 мА; ±20 мА (ПИК) |
|
Погрешность преобразования аналоговых сигналов, % |
± 1 |
|
Динамический диапазон, дБ |
110 (при 24 битах) |
|
Диапазон рабочих частот, кГц |
от 0 до 50 |
|
Диапазон температур окружающего воздуха, °C - модуль без корпуса - модуль с защитным корпусом |
от минус 20 до 70 от минус 20 до 60 |
|
Диапазон температур окружающего воздуха в условиях хранения, °C |
от минус 30 до 70 |
|
Относительная влажность (при температуре 25 °C), не более, % |
не более 95 |
|
Степень защиты обеспечиваемая оболочкой по ГОСТ 14254 |
IP 22 (IP 65 с защитным корпусом) |
Таблица 3 - Основные технические и метрологические характеристики анализатора VIBXPERT II / VIBXPERT ЕХ
|
Наименование характеристики |
Значение |
|
Максимальное значение входного напряжения (постоянного, переменного (ПИК) тока), В |
±30 |
|
Максимальное значение входного тока (постоянного, переменного(ПИК)), мА |
±30 |
|
Максимальное значение входного напряжения (ПИК-ПИК) от датчиков ICP, В |
24 |
|
Максимальное значение входного тока отдатчиков ICP, мА |
2 |
|
Максимальное значение входного напряжения от датчиков LineDrive, В |
10 |
|
Максимальное значение входного тока (ПИК-ПИК) от датчиков LineDrive, мА |
10 |
|
Диапазон частот, Гц - VIB 5.731 (VIB 5.731 ЕХ) - VIB 5.736 (VIB 5.736 ЕХ) - VIB 8.660 HEX, VIB 8.660 VS (VIB 8.660 XVS) - VIB 8.666 VS - VIB 6.655 - VIB 6.142 - VIB 6.147 - VIB 6.162 - VIB 6.172, VIB 6.195 |
от 10 до 1000 от 2 до 1000 от 1,5 до 20000 от 1 до 10000 от 0,6 до 10000 от 0,5 до 20000 от 0,3 до 12000 от 2 до 2000 от 0,1 до 10000 |
|
Диапазон измеряемого виброускорения на базовой частоте 159,15 Гц, м/с2* - VIB 8.660 HEX, VIB 8.660 VS (VIB 8.660 XVS), VIB 8.666 VS - VIB 6.655 - VIB 6.142, VIB 6.162 - VIB 6.147, VIB 6.195 - VIB 6.172 |
от 0 до 50 от 0 до 500 от 0 до 961 от 0 до 450 от 0 до 700 |
|
Диапазон измеряемой виброскорости (ПИК) на базовой частоте 159,15 Гц, мм/с - VIB 5.731 (VIB 5.731 EX), VIB 5.736 (VIB 5.736 ЕХ) |
от 0 до 20 * |
|
Максимальное значение измеряемого виброперемещения (ПИК) на базовой частоте 159,15 Гц, мкм |
6000* |
|
Диапазон измерения числа оборотов, об/мин |
от 10 до 200 000 |
|
Относительная погрешность на базовой частоте 159,15 Гц при измерении виброускорения и виброскорости, % |
±2 |
|
Относительная погрешность на базовой частоте 159,15 Гц при измерении виброперемещения, % |
±5 |
|
Погрешность при измерении числа оборотов, %/мин’1 |
±0,1 /±1 |
Условия эксплуатации:
- диапазон температур окружающего воздуха, °C
VIBXPERT II
от минус 10 до 60
от минус 10 до 50
от минус 20 до 70
VIBXPERT EX
- диапазон температур окружающего воздуха в условиях хранения,°C
- относительная влажность (при 25 °C ), не более, %
‘Характеристика может изменяться в зависимости от применя
Таблица 4 - Основные технические и метрологические характеристики анализа-тора VIBROTIP / VIBROTIP ЕХ
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброскорости (СКЗ), мм/с - VIB 8.606 VD (VIB 8.606 XVD), VIB 8.660 VD (VIB 8.660 XVD), VIB 8.666 VD -VIB 6.142, VIB 6.162 -VIB 6.147, VIB 6.195 |
от 0 до 50 от 0 до 961 от 0 до 450 |
|
Диапазон измерений числа оборотов, об/мин |
от 60 до 30 000 |
|
Диапазон частот, Гц - VIB 8.606 VD (VIB 8.606 XVD), VIB 8.660 VD (VIB 8.660 XVD), VIB 8.666 VD -VIB 6.142 - VIB 6.147 - VIB 6.162 - VIB 6.172, VIB 6.195 |
от 10 до 1000 от 10 до 20000 от 10 до 12000 от 10 до 2000 от 10 до 10000 |
|
Относительная погрешность анализатора при измерении вибрации в рабочем диапазоне частот, % |
±5 |
|
Относительная погрешность анализатора при измерении числа оборотов, % |
±0,1 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - диапазон температур окружающего воздуха в условиях хранения,°C - диапазон относительной влажности, %, не более |
от 0 до 60 от минус 20 до 70 от 10 до 90 |
Таблица 5 - Основные технические и метрологические характеристики анализа тора VIBRONET__________________________________________________
|
Наименование характеристики |
Значение |
|
Максимальные значения: - входного напряжения переменного тока (ПИК), В - входного напряжения переменного тока (ПИК), мВ |
±10; ±1 ±100; ±10 |
|
Максимальное значение измеряемого виброускорения (ПИК) на базовой частоте 159,15 Гц, м/с2* |
961 |
|
Максимальное значение измеряемой виброскорости (ПИК) на базовой частоте 159,15 Гц, мм/с * |
961 |
|
Диапазон частот с разделением на 11 участков, Гц |
от 0 до 50/ от 0 до 50000 |
|
Диапазон измерения числа оборотов, об/мин |
от 10 до 200 000 |
|
Относительная погрешность анализатора при измерении виброускорения и виброскорости, % |
±3,5 |
|
Относительная погрешность анализатора при измерении числа оборотов, % |
±0,1 |
|
Погрешность при измерении ударного импульса, дБ, не более |
±3 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - диапазон температур окружающего воздуха в условиях хранения,°C -диапазон относительной влажности, %, не более |
от минус 20 до 60 от минус 20 до 70 отЖИШХ |
|
‘Характеристика может изменяться в зависимости от применяемого вибропре^рЙзбййг^лК'А | |
Лиат Идада \\ \ Республики Беларусь V. \ Для документов/
Таблица 6 - Основные технические и метрологические характеристики анализа-тора VIBREX
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброускорения (СКЗ) (VIB 5.757), м/с2: - VIB 5.757 G - VIB 5.757 R |
от 0 до 60 от 0 до 120 от 0 до 300 от 0 до 600 от 0 до 200 от 0 до 400 от 0 до1000 от 0 до 2000 |
|
Диапазоны измерения виброскорости (СКЗ) (VIB 5.755), мм/с - стандартный - VIB 5.755 IV - VIB 5.755 IH |
от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 100 от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 600 от 0 до 10 от 0 до 20 от 0 до 50; от 0 до 2000 |
|
Диапазоны частот, Гц - VIB 5.755 I (Н) (S) (V) - VIB 5.755 L - VIB 5.755 ML -VIB 5.755 G -VIB 5.755 GF -VIB 5.755 GS -VIB 5.757 G -VIB 5.757 R |
от 10 до 1000 от 1 до 1000 от 2 до 1000 от 1 до 3000 от 2 до 3000 от 10 до 3000 от 2 до 20000 от 500 до 20000 |
|
Относительная погрешность анализатора при измерений вибрации в рабочем диапазоне частот, % |
±5 |
|
Класс защиты по ГОСТ 14254 |
IP 65 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - диапазон температур окружающего воздуха в условиях хранения,°C - диапазон относительной влажности, %, не более |
от минус 10 до 60 от минус 20 до 70 от 10 до 90 |
Таблица 7 - Основные технические и метрологические характеристики анализатора VIBSCANNER / VIBSCANNER ЕХ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны входного напряжения переменного (ПИК)/постоянного тока, В |
±30 от 0 до 20 |
|
Диапазоны входного переменного (ПИК-П И К)/постоя иного тока, мА | |
|
Максимальное значение измеряемого виброускорения (ПИК) на базовой частоте 159,15 Гц, м/с2 - VIB 8.606 VS (VIB 8.606 EX), VIB 8.660 HEX, VIB 8.660 VS (VIB 8.660 XVS) |
OTWiW _______ ff * *7» <Гп |
Окончание таблицы 8 - Основные технические и метрологические характери-стики анализатора VIBSCANNER / VIBSCANNER ЕХ
|
1 |
2 |
|
- VIB 6.142, VIB 6.162 - VIB 6.147, VIB 6.195 -VIB 6.172 |
от 0 до 961 от 0 до 450 от 0 до 700 |
|
Максимальное значение измеряемой виброскорости (ПИК) на базовой частоте 159,15 Гц, мм/с |
9000* |
|
Максимальное значение измеряемого виброперемещения (ПИК) на базовой частоте 159,15 Гц, мкм |
9000* |
|
Диапазон измерения числа оборотов, об/мин |
от 60 до 60 000 |
|
Диапазоны частот, Гц - VIB 8.606 VS (VIB 8.606 EX), VIB 6.172, VIB 6.195, VIB 8.660 HEX, VIB 8.660 VS (VIB 8.660 XVS) - VIB 6.142 - VIB 6.147 - VIB 6.162 |
от 10 до 10000 от 10 до 20000 от 10 до 12000 от 10 до 2000 |
|
Относительная погрешность при измерении виброускорения, виброскорости и виброперемещения, % |
±2 |
|
Относительная погрешность при измерении числа оборотов, % |
±0,1 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха (VIBSCANNER / VIBSCANNER EX), °C - диапазон температур окружающего воздуха в условиях хранения (VIBSCANNER / VIBSCANNER EX), °C -диапазон относительной влажности, %, не более |
от 0 до 60/ от 0 до 45 от минус 20 до 80/ от 0 до 45 от 10 до 90 |
*Харакгеристика может изменяться в зависимости от применяемого вибропреобразователя
Таблица 9 - Основные технические и метрологические характеристики анализатора VIBNODE
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Максимальные значения: - входного напряжения (переменного (ПИК), постоянного тока), В - входного напряжения (переменного (ПИК), постоянного тока), мВ |
±5 ±5, ±50, ±500 |
|
Диапазоны входного тока, мА |
от 0 до 20 |
|
Диапазон измеряемого виброускорения (ПИК) на базовой частоте 159,15 Гц, м/с2 - VIB 6.102, VIB 6.122, VIB 6.132, VIB 6.125, VIB 6.135 - VIB 6.107, VIB 6.127, VIB 6.137, VIB 6.129 - VIB 6.202, VIB 6.203, VIB 6.202 XD, VIB 6.203 XD |
от 0 до 961 от 0 до 450 от 0 до 961 |
|
Максимальное значение измеряемой виброскорости (ПИК) на базовой частоте 159,15 Гц, мм/с |
961* |
|
Диапазоны частот, Гц - VIB 6.102, VIB 6.122, VIB 6.132, VIB 6.125, VIB 6.135 - VIB 6.107, VIB 6.127, VIB 6.137, VIB 6.129 - VIB 6.202, VIB 6.203, VIB 6.202 XD, VIB 6.203 XD |
от 1 до 20000 от 0,3 до 10000 от 4 до 8000 |
|
Относительная погрешность анализатора при измерении виброускорения и виброскорости, % |
±3,5^===^ |
|
Относительная погрешность анализатора при измерении числа оборотов на частоте 50 Гц, % |
W4® I |
Гостдарсгееиныйрмстр
Окончание таблицы 10 - Основные технические и метрологические характеристики анализатора VIBNODE
|
1 |
2 |
|
Класс защиты по ГОСТ 14254 |
IP 65 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - диапазон температур окружающего воздуха в условиях хранения,°C - диапазон относительной влажности, %, не более |
от минус 25 до 60 от минус 20 до 70 от 10 до 90 |
|
‘Характеристика может изменяться в зависимости от применяемого вибропреобразователя | |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки систем определяется заказом в соответствии с технической документацией фирмы «PRUFTECHNIK AG» (Германия).
Базовая комплектация:
- анализатор вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II (в зависимости от заказа);
- руководство по эксплуатации;
- методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «PRUFTECHNIK AG».
Методика поверки МРБ МП.2705-2017 «Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II».
Заключение
Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II соответствуют технической документации фирмы «PRUFTECHNIK AG».
Анализаторы вибрации серий VIBRONET, VIBNODE, VIBGUARD, VIBREX, VIBSCANNER, VIBROTIP, VIBXPERT II соответствуют требованиям
TP TC 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный № RU С-ОЕ.ГБ05.В.01203 по 29.06.2020),
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный № RU Д-ОЕ.МЛ66.В.02352 по 24.04.2022 и № RU Д-ОЕ.МЛ66.В.02351), ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный № RU Д-ОЕ.МЛ66.В.02352 по 24.04.2022).
ПРИЛОЖЕНИЕ (обязательное)

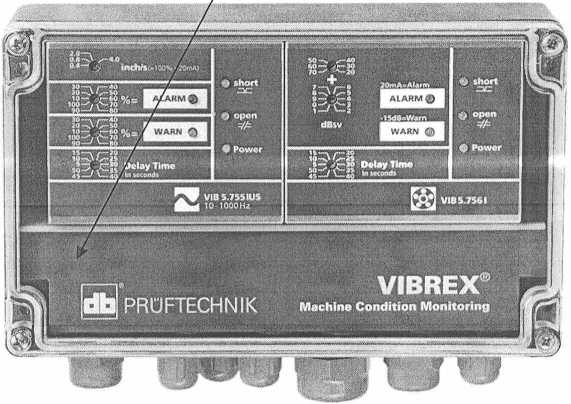

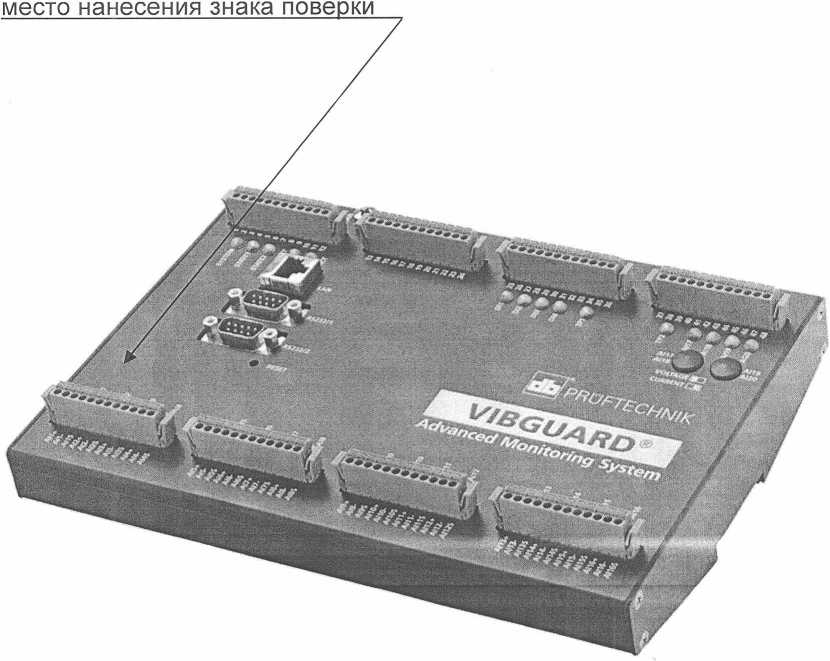

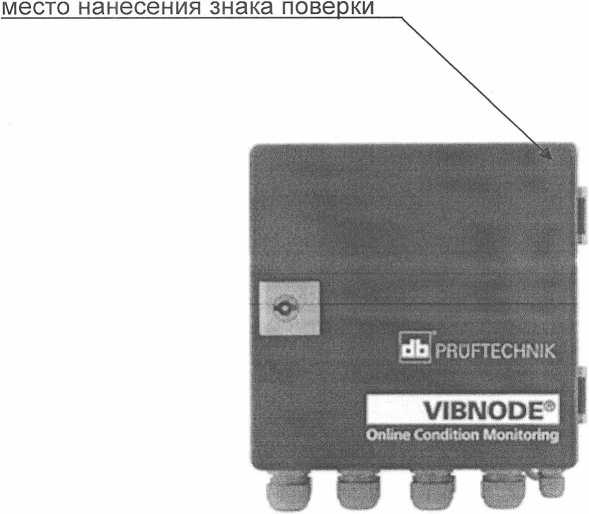

Схема с указанием места нанесения знака поверки в виде клейма-наклейки

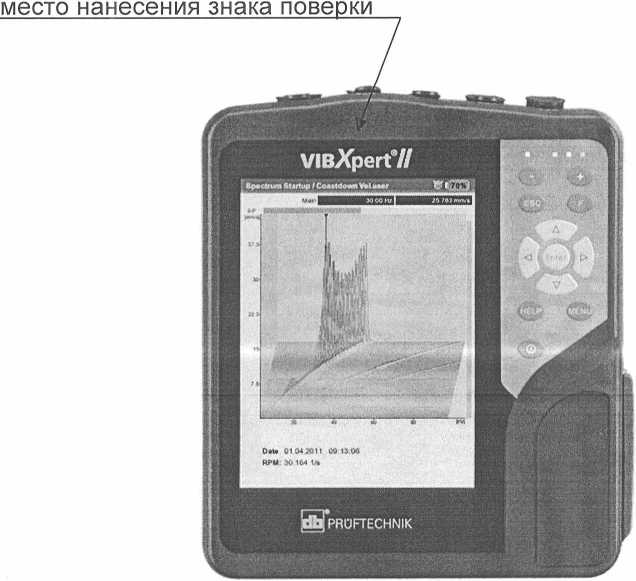

Рисунок 1 - Место нанесения знака поверки на анализатор VIBXPERT II
место нанесения знака поверки

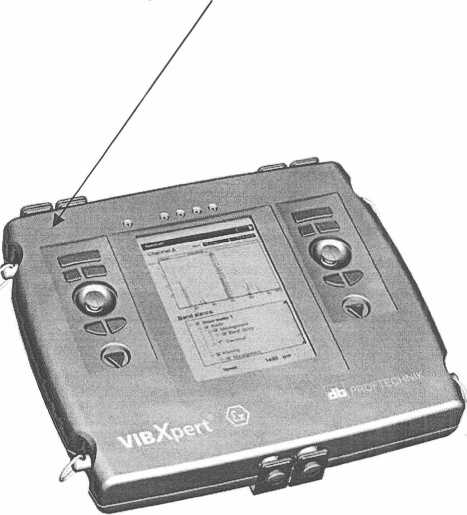

Рисунок 2 - Место нанесения знака поверки на анализатор VIBXPE
дедстеимерент

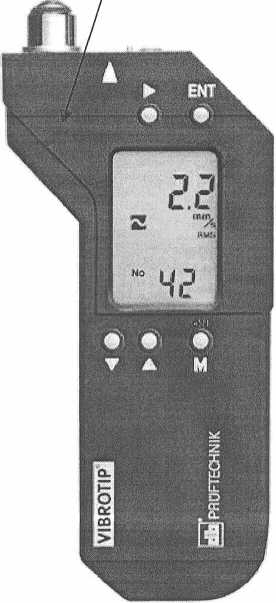

Рисунок 3 - Место нанесения знака поверки на анализатор VIBROTIP

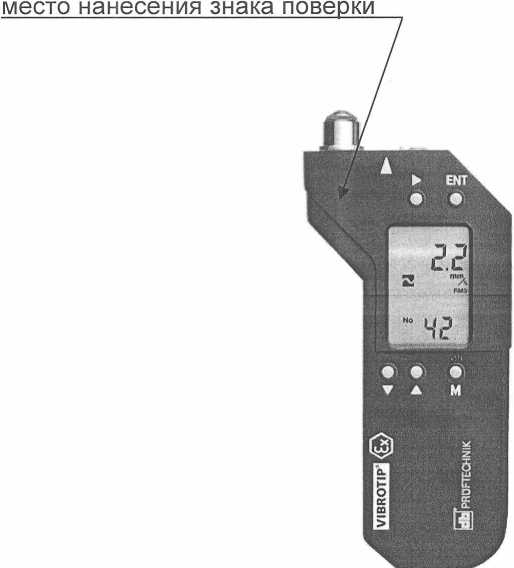

Рисунок 4 - Место нанесения знака поверки на анализатор VIBROTLP-EX^:>

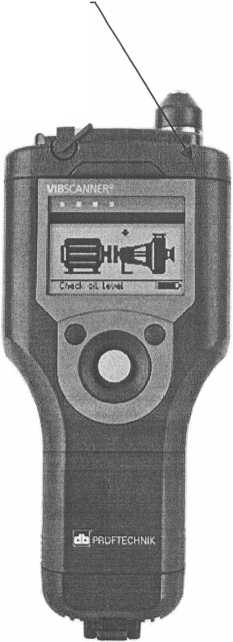

Рисунок 5 - Место нанесения знака поверки на анализатор VIBSCANNER
место нанесения знака поверки
<стандя
Рисунок 6 - Место нанесения знака поверки на анализатор VIBSC/^
Гос? ^рстоёнпби реес ^средств измерении
Лист 1
Рисунок 7 - Место нанесения знака поверки на анализатор VIBRONET
Рисунок 8 - Место нанесения знака поверки на анализатор VIBNODE
Рисунок 9 - Место нанесения знака поверки на анализатор VIBREX
Рисунок 10 - Место нанесения знака поверки на анализатор VIBGUARD
Смотрите также
