Блоки аварийной защиты и сигнализации БАЗИС-21
| Номер в ГРСИ РФ: | РБ 03 13 5951 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "Экоресурс", г. Воронеж |
|
Описание типа РБ 03 13 5951 16 [2016-06-03]
rb-03-13-5951-16_2016-06-03.pdf
|
Скачать |
Блоки аварийной защиты и сигнализации БАЗИС-21 (далее по тексту — контроллеры БАЗИС-21 или контроллеры) предназначены для измерений сигналов напряжения и силы постоянного тока (в том числе сигналов от пассивных токовых датчиков), сигналов от термопар, термопреобразователей сопротивления, в том числе расположенных во взрывоопасных зонах; архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; регулирования по ПИД и другим законам; звуковой и световой сигнализации при срабатывании технологических уставок, передачи информации о нарушениях на внешние сигнальные табло; связи с другими устройствами через интерфейс RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5951 16 |
| Наименование | Блоки аварийной защиты и сигнализации БАЗИС-21 |
| Год регистрации | 2016 |
| Номер сертификата | 10306 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2017-07-23 |
| Получатель сертификата | ЗАО "Экоресурс", г. Воронеж, Россия (RU) |
Производитель / Заявитель
ЗАО "Экоресурс"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по 5ДА2.407.007 МП (2012 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 5951 16 [2016-06-03]
rb-03-13-5951-16_2016-06-03.pdf
|
Скачать |
Описание типа
Назначение
Блоки аварийной защиты и сигнализации БАЗИС-21 (далее по тексту — контроллеры БАЗИС-21 или контроллеры) предназначены для измерений сигналов напряжения и силы постоянного тока (в том числе сигналов от пассивных токовых датчиков), сигналов от термопар, термопреобразователей сопротивления, в том числе расположенных во взрывоопасных зонах; архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; регулирования по ПИД и другим законам; звуковой и световой сигнализации при срабатывании технологических уставок, передачи информации о нарушениях на внешние сигнальные табло; связи с другими устройствами через интерфейс RS-485.
Описание
Контроллеры БАЗИС-21 могут применяться в системах противоаварийной защиты и автоматического управления технологическими установками и агрегатами в нефтеперерабатывающей, химической и других отраслях промышленности.
Контроллеры БАЗИС-21 строятся на базе микропроцессорных однокристальных микроконтроллеров и имеют искробезопасное исполнение и обыкновенное исполнение без искрозащиты, а также конструктивные исполнения с черно-белым жидко-кристаллическим индикатором (ЖКИ) и с цветным ЖКИ. Кроме того, исполнения контроллеров различаются по комбинациям реализуемых функций (ПАЗ, регистрация, регулирование, сигнализация).

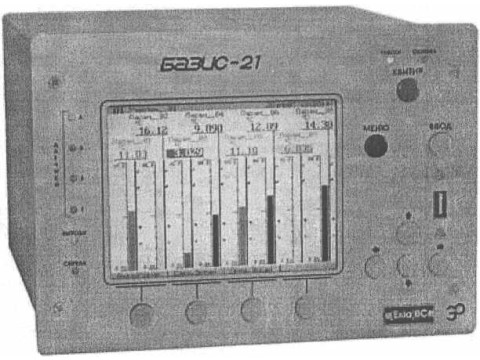

Общий вид контроллера БАЗИС-21 показан на рисунке 1.
Рисунок 1 — Общий вид контроллера БАЗИС-21
Для документов
Измерение входных сигналов от аналоговых датчиков осуществляет входных каналов различного вида (измерительными модулями), содержа
Государственный реестр средств измерений Республики Беларусь
цифровой преобразователь. Используются входные модули с однотипными каналами и комбинированные. С помощью шины расширения БАЗИС-ШР осуществляется наращивание структуры контроллеров БАЗИС-21.
Контроллеры БАЗИС-21 имеют 24 входных канала от дискретных и (или) аналоговых датчиков. Типы измерительных модулей, на 8 входов каждый, могут быть в различных сочетаниях при общем количестве модулей и соответствующих входных разъемов не более трех. Наборы модификаций контроллеров для каждого исполнения отличаются количеством и типами входных и выходных каналов.
Программное обеспечение
Структура программного обеспечения (ПО) контроллеров БАЗИС-21 определяется их технической структурой:
- метрологически значимая часть состоит из следующих подпрограмм, реализуемых в микроконтроллерах измерительных модулей:
- подпрограмма измерения аналоговых сигналов;
- подпрограмма обработки аналоговых сигналов и хранения значений;
- подпрограмма передачи значений по цифровому интерфейсу (RS-485);
- метрологически незначимая часть:
- ПО верхнего уровня контроллеров БАЗИС-21 (обеспечивает работу модуля процессора)
- ПО неметрологических модулей нижнего уровня (модулей дискретного вво-да/вывода, управления и других)
- метрологически незначимая часть ПО измерительных модулей (подпрограмма общего функционирования измерительного модуля).
Таблица 1 — Идентификационные данные метрологически значимого ПО контроллера
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Подпрограмма измерения аналоговых сигналов |
measurement |
1.02 |
79DCC729 |
CRC32 |
|
Подпрограмма обработки аналоговых сигналов и хранения значений |
processing |
1.00 |
0BD899D1 |
CRC32 |
|
Подпрограмма передачи значений |
transmission |
1.00 |
335F23A9 |
CRC32 |
Метрологические характеристики контроллеров БАЗИС-21 нормированы с учётом влияния на них ПО.
ПО измерительных модулей контроллеров БАЗИС-21 хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате, и недоступно для изменения без использования специальных программно-аппаратных средств перепрошивки (программаторов), используемых при изготовлении.
Для предотвращения несанкционированного доступа к ПО измерительных модулей они пломбируются саморазрушающимися наклейками на разъеме для перепрошивки (рисунок 2).
Уровень защиты ПО контроллеров БАЗИС-21 от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — «А».
Доступ к измерительным модулям и их ПО невозможен без разборки корпуса кон
троллера.
Рисунок 2 —- Пломбирование от несанкционированного доступа
Технические характеристики
Основные метрологические характеристики измерительных каналов (ИК) контроллеров БАЗИС-21 представлены в таблице 2.
Таблица 2 — Метрологические характеристики ИК контроллеров БАЗИС-21
|
Входной сигнал |
Диапазон входного сигнала |
Выходной сигнал |
Пределы допускаемой погрешности, приведённой к выходу (абсолютной погрешности) | |
|
1 |
2 |
3 |
4 | |
|
Сигналы от термопар *) |
L |
минус 7,831 - минус 3,005 мВ (от минус 150 до минус 50 °C) |
16 бит |
±0,7% (±0,7 °C) |
|
минус 3,005 - 18,642 мВ (свыше минус 50 до 250 °C) |
±0,17% (±0,5 °C) | |||
|
18,642-57,859 мВ (свыше 250 до 700 °C) |
±0,18% (±0,8 °C) | |||
|
К |
минус 4,913 - 16,397 мВ (от минус 150 до 400 °C) |
±0,18% (±0,8 °C) | ||
|
16,397-41,276 мВ (свыше 400 до 1000 °C) |
±0,18% (±1,2 °C) | |||
|
41,276-52,410 мВ (свыше 1000 до 1300 °C) |
±0,2% (±1,9 °C) | |||
|
N |
минус 3,336 - 47,513 мВ (от минус 150 до 1300 °C) |
±0,09% (±1,3 °C) | ||
|
В |
1,242- 13,591 мВ (от 500 до 1800 °C) |
±0,34% (±4,4 °C) | ||
|
S |
1,441 - 16,777 мВ (от 200 до 1600 °C) |
^О^З^^сстаТ^^ (±з,2°/Кг>Г\- | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 | |
|
Сигналы от термопар *) |
R |
1,469-18,849 мВ (от 200 до 1600 °C) |
16 бит |
±0,19% (±2,6 °C) |
|
А1 |
0 - 20,589 мВ (от Одо 1300 °C) |
±0,18% (±2,4 °C) | ||
|
20,589-33,640 мВ (свыше 1300 до 2500 °C) |
±0,34% (±4,1 °C) | |||
|
А2, АЗ |
А2: 0-20,774 мВ АЗ: 0-20,407 мВ (от Одо 1300 °C) |
±0,18% (±2,4 °C) | ||
|
А2: 20,774-27,232 мВ АЗ: 20,407-26,773 мВ (свыше 1300 до 1800 °C) |
±0,76% (±3,8 °C) | |||
|
Е |
минус 7,279 - минус 2,787 мВ (от минус 150 до минус 50 °C) |
±1,2% (±1,2 °C) | ||
|
минус 2,787 - 13,421 мВ (свыше минус 50 до 200 °C) |
±0,28% (±0,7 °C) | |||
|
13,421 -76,373 мВ (свыше 200 до 1000 °C) |
±0,11% (±0,9 °C) | |||
|
Т |
минус 4,648 - 0 мВ (от минус 150 до 0 °C) |
16 бит |
±0,6% (±0,9 °C) | |
|
0 - 20,872 мВ (свыше 0 до 400 °C) |
±0,18% (±0,7 °C) | |||
|
J |
минус 4,633 -33,102 мВ (от минус 100 до 600 °C) |
±0,11% (±0,8 °C) | ||
|
33,102-69,553 мВ (свыше 600 до 1200 °C) |
±0,2% (±1,2 °C) | |||
|
Сигналы от термо-преобразо-вателей сопротивления |
10П, PtlO |
10П: 1,72-13,91 Ом PtlO: 1,85 - 13,85 Ом (от минус 200 до 100 °C) |
±0,33% (±1,0 °C) | |
|
10П: 13,91 -24,94 0м PtlO: 13,85-24,71 Ом (100 до 400 °C) |
±0,5% (±1,5 °C) | |||
|
10П: 24,94-39,52 Ом PtlO: 24,71 -39,05 Ом (свыше 400 до 850 °C) |
±0,44% (±2,0 °C) | |||
|
50П, Pt50 |
50П: 8,62-69,56 Ом Pt50: 9,26-69,26 Ом (от минус 200 до 100 °C) |
±0,17% (±0,5 °C) | ||
|
50П: 69,56-124,71 Ом Pt50: 69,26-123,55 Ом (свыше 100 до 400 °C) |
±0,23% (±0,7 °C) | |||
|
50П: 124,71 - 197,58 Ом Pt50: 123,55 - 195,24 Ом (свыше 400 до 850 °C) |
±0,22% (±1.0 ---------------//•/ Яг \ | |||
Окончание таблицы 2
|
Входной сигнал |
Диапазон входного сигнала |
Выходной сигнал |
Пределы допускаемой приведённой (абсолютной) погрешности, приведённой к выходу | |
|
1 |
2 |
3 |
4 | |
|
Сигналы от термо-преобразователей сопротив-ления |
100П, PtlOO |
100П: 17,24-139,11 Ом PtlOO: 18,52- 138,51 Ом (от минус 200 до 100 °C) |
16 бит |
±0,17% (±0,5 °C) |
|
100П: 139,11 -249,41 Ом PtlOO: 138,51 -247,09 Ом (свыше 100 до 400 °C) |
±0,23% (±0,7 °C) | |||
|
100П: 249,41 -395,16 Ом PtlOO: 247,09-390,48 Ом (свыше 400 до 850 °C) |
±0,22% (±1,0 °C) | |||
|
ЮМ |
2,05-12,14 Ом (от минус 180 до 50 °C) |
±0,35% (±0,8 °C) | ||
|
12,14-18,56 Ом (свыше 50 до 200 °C) |
±0,87% (±1,3 °C) | |||
|
50М |
10,27-60,7 Ом (от минус 180 до 50 °C) |
±0,13% (±0,3 °C) | ||
|
60,7-92,8 Ом (свыше 50 до 200 °C) |
±0,27% (±0,4 °C) | |||
|
100М |
20,53-121,40 Ом (от минус 180 до 50 °C) |
±0,13% (±0,3 °C) | ||
|
121,40-185,60 Ом (свыше 50 до 200 °C) |
±0,27% (±0,4 °C) | |||
|
100Н |
69,45-223,21 Ом (от минус 60 до 180 °C) |
±0,13% (±0,3 °C) | ||
|
Сигналы силы постоянного тока от датчиков с выходным сигналом силы постоянного тока |
0 - 20 мА 4-20 мА 0-5 мА 1 - 5 мА |
±0,25% (±0,05 мА) ±0,31% (±0,05 мА) ±1,0% (±0,05 мА) ±1,25% (±0,05 мА) | ||
|
Сигналы напряжения постоянного тока от датчиков с выходным сигналом напряжения постоянного тока |
0 - 100 мВ 0-1 В о-юв |
16 бит |
±0,2% (±0,2 мВ) ±0,2% (±0,002 В) ±0,2% (±0,02 В) | |
Примечание: *)В таблице 1 для сигналов от термопар пределы допускаемой приведённой (абсолютной) погрешности, приведённой к выходу, указаны с учетом погрешности канала компенсации температуры холодного спая, но без учета погрешности компенсационного термопреобразователя сопротивления. Пределы допускаемой абсолютной погрешности компенсационного термопреобразователя сопротивления (50М, класс В, поставляется в комплекте с контроллером) ±0,5 °C.
В таблице 2 номинальные статические характеристики (НСХ) термопар по ГОСТ Р 8.585-2001, НСХ термопреобразователей сопротивления по ГОСТ 6651-2009.
Для документов
Государственный реестр средств измерений Республики Беларусь
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
- атмосферное давление
- напряжение питания от сети переменног - частота питающего напряжения
Потребляемая мощность при напряжении сети переменного тока 220 В, ВА, не более Масса, кг, не более
от 5 до 40 °C;
до 75% при 30 °C и более низких температурах без конденсации влаги; от 84 до 106,7 кПа; тока 220 В ±10%;
(50 ± 1) Гц.
15.
5.
Габаритные размеры, мм, не более Срок службы, лет
200x324x310.
10.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
В комплект поставки блока БАЗИС-21 входят:
1. Основной блок аварийной защиты и сигнализации БАЗИС-21 (5ДА2.407.007) соответствующей модификации, в том числе:
- корпус контроллера БАЗИС-21 с модулями питания и модулем микроконтроллера с программным обеспечением соответствующей версии 1 шт.
- модули входов (количество и типы в соответствии с заказанной модификацией) до 3 шт.
- модули выходов (количество в соответствии с заказанной модификацией) до 5 шт.
- комплект монтажных и запасных частей 1 шт.
2. Руководство по эксплуатации в трех книгах
(5ДА2.407.007 РЭ, 5ДА2.407.007 РЭ1, 5ДА2.407.007 РЭ2) 1 экз.
3. Методика поверки измерительных каналов (5ДА2.407.007 МП) 1 экз.
4. Паспорт (5ДА2.407.007 ПС) 1 экз.
5. Программа конфигурирования контроллеров серии БАЗИС надиске 1 экз.
Поверка
осуществляется по документу «Блоки аварийной защиты и сигнализации БАЗИС-21. Методика поверки» (5ДА2.407.007 МП), утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31.05.2012 г.
Основное оборудование для поверки: магазин сопротивлений МСР-60М (диапазон воспроизводимых величин — от 0,018 до 11 111,1 Ом; класс точности — 0,02), вольтметр В7-34А (диапазон измеряемых величин — до 1000 В; класс точности — 0,0015/0,002), калибратор программируемый П320 (диапазон воспроизводимых величин — 0,00001 до 1000 В; класс точности — 0,002), либо другие средства измерений, имеющие сдадЕведст-вующие характеристики.
III ® \
Il Государственный реестр Il I средств измерений I \\ \ Республики Беларусь / XX \Для документ©^/
Сведения о методах измерений
Метод измерений приведён в документе «Блок аварийной защиты и сигнализации БАЗИС-21. Руководство по эксплуатации. Книга 1» (5ДА2.407.007 РЭ).
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ТУ4210-007-35846590-10 (5ДА2.407.007 ТУ) Блок аварийной защиты и сигнализации БАЗИС-21. Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
