Регистраторы многоканальные технологические РМТ 29

Назначение

Регистраторы многоканальные технологические РМТ 29 (далее по тексту - РМТ или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление, или в цифровой сигнал на базе интерфейса RS-232, R.S-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS TCP.

Описание

Принцип действия РМТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

РМТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).

РМТ имеет модульную конструкцию, состоящую из базового устройства и дополнительных измерительных модулей входа и модулей выхода. Базовое устройство содержит:

- главный процессор;

- дисплей с сенсорной панелью;

- модуль питания;

- основные коммуникационные интерфейсы (USB и RS-485);

- три разъема, предназначенные для установки измерительных модулей входа и/или модулей выхода;

- один разъем, предназначенный для установки интерфейсных модулей (USB Host, RS-485, RS-485/RS-232 и Ethernet).

Модули входа:

- 3/5-канальный модуль аналогового входа;

- 4/6/8/16/24-канальный модуль измерений напряжения/тока;

- 4/6-канальный модуль измерений сигналов термопреобразователей сопротивления;

- 4/8/12-канальный модуль измерений сигналов термоэлектрических преобразователей;

- 8/16/24-канальный модуль дискретного входа; ^5^77^5^

- 4-канальный универсальный модуль счетного^ртрс’йб^а;0*^^^

- 2/4-канальный модуль измерений расхода НуЖ^^йдЯБТгьШ^мад^ль измерений тока;

- 2/4-канальный модуль счетчика импульсоЕО'яз&ереаиял’о^о «п

КОПИЯ ВЕРНА

А. В, K0fiMK_^V

ДОВЕРЕННОСТЬ Ш

^^025005^^

Модули выхода:

- 8/16-канальный модуль твердотельных реле;

- 4/6-канальный модуль реле 5 А/250 В;

- 8/12-канальный модуль реле 1 А/250 В;

- 2/4/6/8-канальный модуль пассивного токового выхода.

РМТ выпускаются в следующих модификациях - РМТ 29/М1, РМТ 29/М2, отличающихся сонструктивными особенностями.

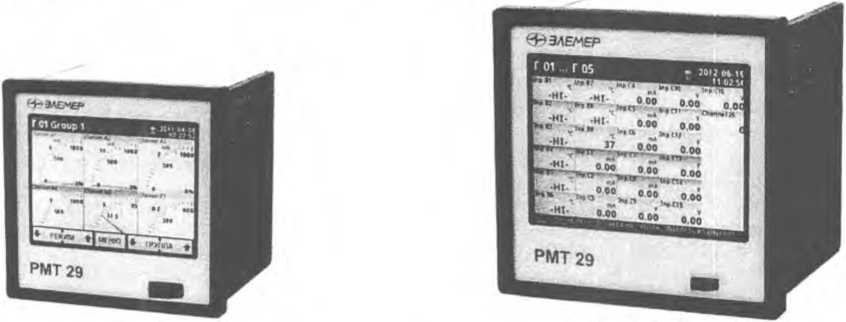

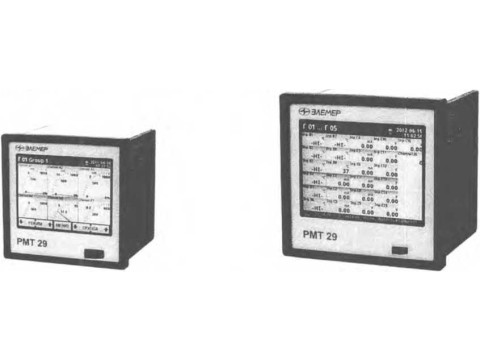

Фотографии общего вида регистраторов многоканальных технологических РМТ 29 пред-:тавлены на рисунке 1.

РМТ 29/М1

РМТ 29/М2

Рис. 1

Программное обеспечение

В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее ПО, предназначенное для взаимодействия РМТ с компьютером, не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Технические характеристики

Предел допускаемой дополнительной погрешности РМТ, вызванной изменением температуры окружающего воздуха, от нормальной (20±5) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.

Предел допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов °C:                    ±2,5.

Предел допускаемой основной погрешности срабатывания сигнализации не превышает предела основной погрешности измеряемых величин.

Пределы допускаемой основной погрешности токового выхода:         ±(к| уо|+О,2)%,

где у о- предел основной приведенной погрешности из таблицы 2;

к - коэффициент, равный отношению диапазона измерений к диапазону преобразования токового выхода, при сопротивлении нагрузки R„ = 0,4 кОм для выхода 4...20 мА.

Питание РМТ осуществляется:

- от сети переменного тока с частотой, Гц:                                  504-60

и напряжением, В:                                               от 85 до 249

при номинальном напряжении, В:

- от сети постоянного тока напряжением, В:                         от 85 до 249

при номинальном напряжении, В:

Потребляемая мощность, В-A, не более:

Габаритные размеры и масса соответствуют приведенным в таблице 3.

Таблица 3 - Габаритные размеры и масса

Средняя наработка на отказ не менее 50000 ч.

Средний срок службы не менее 10 лет.

Рабочие условия эксплуатации:

- диапазон температур окружающего воздуха (в зависимости

от исполнения), °C:               от 0 до плюс 50,

от минус 20 до плюс 50;

- относительная влажность при температуре 30 °C и ниже, %, не более:             95.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.006РЭ и паспорта НКГЖ.411124.006ПС, НКГЖ.411124.006-01ПС типографским способом.

Комплектность

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность

Поверка

осуществляется по документу НКГЖ.411124.006МП «Регистраторы многоканальные технологические РМТ 29. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 05.02.2013 г.

Основные средства поверки:

- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000: диапазон воспроизведения сопротивления: 0...180 Ом, ПГ: ±0,015 Ом; диапазон воспроизведения сопротивления: 180...320 Ом, ПГ: ±0,025 Ом; диапазон воспроизведения температуры (ТС): минус 200...600 °C, ПГ: ±0,05 °C; диапазон воспроизведения температуры (ТП): минус 210... 1300 °C, ПГ: ±0,3 °C; диапазон воспроизведения напряжения: минус 10...100 мВ, 0...12 В, ПГ: ±(7-10'э-|и| ± 3) мкВ, ± 3 мВ; диапазон воспроизведения и измерения тока: 0...25 мА, ПГ: ±(10Л1 + 1) мкА;

- комплекс автоматизированный многоканальный поверочный «ЭЛЕМЕР-АМК-310»: диапазон воспроизведения и измерений тока: 0...25 мА, ПГ: ±(10‘4-I + 1) мкА; диапазон воспроизведения напряжения: минус 10... 100 мВ, ПГ: ±(7-10’’-|U| + 3) мкВ; значения воспроизведения сопротивления: 0, 40, 80, 158, 316 Ом, ПГ: ±(1TO<,-R+1TO'3) Ом;

- резистор МЛТ: МЛТ-0,125-470 Ом ±0,5 %;

- мера электрического сопротивления однозначная МС3050: номинальное значение сопротивления: 10 Ом, класс точности: 0,002;

- магазин сопротивлений Р4831: класс точности 0,02;

- компаратор напряжений РЗООЗ: класс точности 0,0005;

- установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;

- мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0.. .20000 МОм.

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.411124.006РЭ.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.

Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные таблицы.

ТУ 4226-111-13282997-2012. Регистраторы многоканальные технологические РМТ 29. Технические условия.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
