Калибраторы-измерители унифицированных сигналов прецизионные "ЭЛЕМЕР-ИКСУ-2012"
| Номер в ГРСИ РФ: | РБ 03 13 5961 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 13 5961 16 [2016-06-01]
rb-03-13-5961-16_2016-06-01.pdf
|
Скачать |
Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (далее по тексту - ИКСУ-2012 или приборы) предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов термометров цифровых эталонных ТЦЭ-005/МЗ и преобразователей давления эталонных ПДЭ-010, ПДЭ-010И, приборов, использующих HART-протокол для обмена информацией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5961 16 |
| Наименование | Калибраторы-измерители унифицированных сигналов прецизионные "ЭЛЕМЕР-ИКСУ-2012" |
| Год регистрации | 2016 |
| Номер сертификата | 10316 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2019-01-24 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по НКГЖ.408741.004МП (2013 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №03-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 5961 16 [2016-06-01]
rb-03-13-5961-16_2016-06-01.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (далее по тексту - ИКСУ-2012 или приборы) предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов термометров цифровых эталонных ТЦЭ-005/МЗ и преобразователей давления эталонных ПДЭ-010, ПДЭ-010И, приборов, использующих HART-протокол для обмена информацией.
Описание
Принцип действия ИКСУ-2012 в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через интерфейс USB. Через интерфейс RS-232 осуществляется связь ИКСУ-2012 с ТЦЭ-005/МЗ, ПДЭ-010 или ПДЭ-010И (далее - соответственно ТЦЭ или ПДЭ), через HART-интерфейс осуществляется связь с приборами по HART-протоколу. Наличие указанных интерфейсов обеспечивает возможность работы ИКСУ-2012 с эталонными и поверяемыми средствами измерений как автономно, так и с компьютером, объединяя их в единое автоматизированное рабочее место «АРМ ИКСУ-2012».
Принцип действия ИКСУ-2012 в режиме воспроизведения калиброванных сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход ИКСУ-2012.
ИКСУ-2012 обеспечивает как автоматическую компенсацию температуры холодного спая ТП, так и ручную путем ввода значений температуры с использованием возможностей сенсорного экрана.
Встроенный в ИКСУ-2012 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока.
ИКСУ-2012 выполнен в виде портативного ручного прибора, на передней панели которого расположен сенсорный жидкокристаллический индикатор, разъемы для подключения ПДЭ, ТЦЭ, а также разъемы для подключения первичных преобразователей и внешних устройств в режимах измерения и воспроизведения стандартных сигналов, на боковых панелях расположены разъемы для подключения зарядного устройства, разъемы USB для подключения к компьютеру и съемного USB Flash-накопителя. Режим работы ИКСУ-2012 задают как с использованием возможностей сенсорного жидкокристаллического экрана, так и с помощью программного обеспечения, установленного на компьютере.
ИКСУ-2012 при проведении поверки (калибровки и градуировки): воспроизводит сигналы ТС, ТП, силы и напряжения постоянного тока, сопротивления постоянному току или измеряет выходной ток или напряжение преобразователя с унифицированным выходным сигналом; тестирует состояния реле пове^й^жх^^дшбрируемых или градуируемых) средств измерений; считывает единик диапазон и измеренное
значение величины по HART-протоколу; обесп^ф^Твозмд^^^конфигурирования, гра
дуировки и подстройки приборов с под! КОПИЯ ВЕРНА '
АВ.КОСОТУ показания эталонного и рабочего средств измерений температуры или давления; обеспечивает сбор, хранение, архивирование и передачу данных в компьютер.
(протоколу; сравнивает

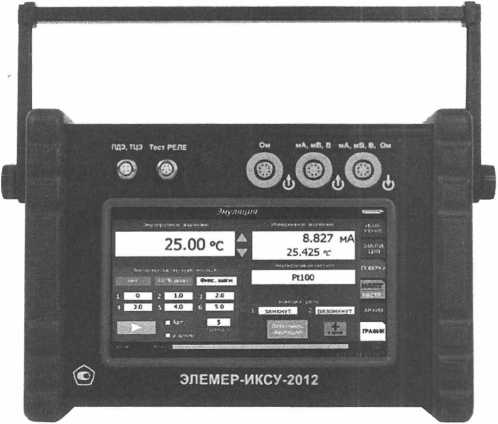

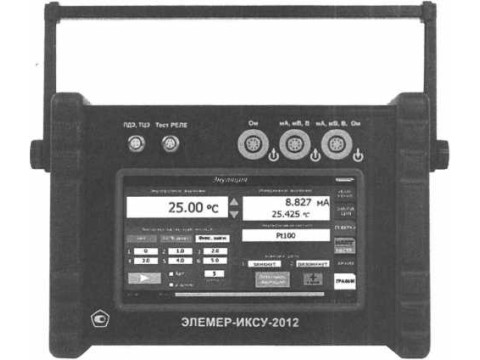

Фотография общего вида ИКСУ-2012 представлена на рисунке 1.
Рис. 1
Программное обеспечение
В ИКСУ-2012 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в ИКСУ-2012 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ИКСУ-2012 с компьютером, не оказывает влияния на метрологические характеристики ИКСУ-2012. Внешнее ПО служит для конфигурирования, получения данных измерений, воспроизведения, архивных данных и графика в процессе эксплуатации ИКСУ-2012. Конфигурирование включает установку типа сигнала в режимах измерений, воспроизведения, установку параметров сенсорного экрана, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИКСУ-2012 и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «АРМ ИКСУ-2012» |
arm iksu.exe |
1.1.13 |
1AF6514G |
CRC-16 |
Технические характеристики
Основные метрологические характеристики с учетом конфигураций ИКСУ-2012 соответствуют указанным в таблице 2 и таблице 3.
Таблица 2
|
Тип первичного термопреобразователя |
а °C’1 (W!00) |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °C) |
Пределы допускаемой абсолютной погрешности (в пределах рабочих температур от минус 20 до плюс 50 °C) | |||
|
воспроизведения электрических сигналов в температурном эквиваленте, °C |
измерений температуры, °C | ||||||
|
воспроизводимых электрических сигналов в температурном эквиваленте, °C |
измеряемых температурке |
воспроизводимых электрических сигналов в температурном эквиваленте, °C |
измеряемых температурке | ||||
|
50М |
0,00428 (1,4280) |
минус 50... 200 |
минус 50... 200 |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
|
100М |
±0,05 |
±0,03 |
±0,08 |
±0,05 | |||
|
50М |
0,00426 (1,4260) |
минус 50... 200 |
минус 50... 200 |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
|
100М |
±0,05 |
±0,03 |
±0,08 |
±0,05 | |||
|
50П |
0,00391 (1,3910) |
минус 200... 600 |
минус 200... 600 |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
|
100П |
минус 200... 200 |
минус 200... 600 |
±0,03 |
±0,03 |
±0,05 |
±0.05 | |
|
200...600 |
- |
±0,05 |
- |
±0,08 |
- | ||
|
Pt 100 |
0,00385 (1,3850) |
минус 200... 200 |
минус 200... 600 |
±0,03 |
±0,03 |
±0,05 |
±0,05 |
|
200...600 |
- |
±0,05 |
- |
±0,08 |
- | ||
|
ТХА(К) |
- |
минус 210... 300 |
минус 210... 1300 |
±0,3 |
±0,3 |
±0,5 |
±0,5 |
|
TXK(L) |
минус 200... 600 |
минус 200... 600 |
±0,3 |
±0,3 |
±0,5 |
±0,5 | |
|
ТЖКП) |
минус 200... 1100 |
минус 200... 1100 |
±0,3 |
±0,3 |
±0,5 |
±0,5 | |
|
ТПР(В) |
300... 1800 |
300...1800 |
±2 |
±2 |
±2,5 |
±2,5 | |
|
ТПП(Б) |
0...1700 |
0...1700 |
±1 |
±1 |
±2 |
±2 | |
|
ТВР (А-1) |
0...1200 |
0...1200 |
±2 |
±2 |
±3,5 |
±3,5 | |
|
1200...2500 |
1200...2500 |
±2,5 |
±2 |
±3,5 |
±3,5 | ||
|
ТМК(Т ) |
минус 50... 400 |
минус 50... 400 |
±0,3 |
±0,3 |
±0,35 |
±0,35 | |
|
THH(N ) |
минус 110... 1300 |
минус 110... 1300 |
±0,2 |
±0,2 |
±0,25 |
±0,25 | |
Предел допускаемой дополнительной погрешности ИКСУ-2012 для конфигурации с входными сигналами от ТП, вызванной изменением температуры их свободных концов в диапазоне от минус 20 до плюс 50 °C, не превышает предела допускаемой основной погрешности.
Таблица 3
|
Воспроизводимая и измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °C) |
Пределы допускаемой абсолютной погрешности (в пределах рабочих температур от минус 20 до плюс 50 °C) | |||
|
воспроизведения |
измерений |
воспроизводимых величин |
измеряемых величин |
воспроизводимых величин |
измеряемых величин | |
|
н....... |
О...25мА |
0...25 мА |
±(104-1+ 1) мкА |
±(1041 + 1) мкА |
±(2-10'4-! + 2) мкА |
±(2-10‘4-! + 2) мкА |
|
Напряжение |
-10... 100 мВ |
-10...100 мВ |
±(7-10'5-|U| + 3) мкВ |
±(7-10'5-|U| + 3) мкВ |
±(14-10’5-|U| + 6) мкВ |
±(14-10’5-[U| + б) мкВ |
|
0...12 В |
0..,120В |
±3 мВ |
±(12,5- 10'5-|U| + 5) мВ |
±6 мВ |
±(25-10‘5'|U| + 10) мВ | |
|
Сопротивление* |
0...180 Ом |
0...320 Ом |
±0,015 Ом |
±0,01 Ом |
±0,025 Ом |
±0,02 Ом |
|
180. ..320 On |
- |
±0,025 Ом |
- |
±0,04 Ом |
- | |
Примечание - ИКСУ-2012 осуществляет воспроизведение сигнала в виде сопротивления постоянному току в диапазоне (0.. .320) Ом с повышенным быстродействием (до 10 Гц). Пределы допускаемой основной абсолютной погрешности - ±0,1 Ом.
Питание ИКСУ-2012 осуществляется от:
- встроенного блока аккумуляторов с напряжением, В
- сетевого блока питания (адаптера) с номинальным напряжением, В
Потребляемый ток в режиме работы без нагрузки встроенного стабилизатора
напряжения, мА, не более
Габаритные размеры, мм, не более: длина
ширина
высота
Масса, кг, не более:
Средняя наработка на отказ, ч, не менее: 20000.
Средний срок службы, лет, не менее:
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.408741.004РЭ и формуляр НКГЖ.408741.004ФО - типографским способом.
Комплектность
Комплектность ИКСУ 2012 приведена в таблице 4.
'аблица 4 - Комплектность
|
№ п.п. |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» |
НКГЖ.408741.004 |
1 шт. | |
|
2 |
Сетевой блок питания (зарядное устройство) |
1 шт. | ||
|
3 |
Кабели соединительные |
1 компл. | ||
|
4 |
Компьютерная мышь и клавиатура |
В соответ-ствии с за-казом | ||
|
5 |
Персональный компьютер типа ноутбук | |||
|
б |
Блок аккумуляторов | |||
|
7 |
Дополнительный комплект кабелей соединительных КИ2012 |
Состав и количество - в соответствии с заказом | ||
|
8 |
Комплект программного обеспечения |
1 компл. | ||
|
9 |
Руководство по эксплуатации |
НКГЖ.408741.004РЭ |
1 экз. | |
|
10 |
Формуляр |
НКГЖ.408741.004ФО |
1 экз. | |
|
11 |
Методика поверки |
НКГЖ.408741.004МП |
1 экз. |
Поверка
осуществляется по документу НКГЖ.408741.004МП «Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012». Методика поверки», утвержденному ФГУП «ВНИИМС» 01.08.2013 г.
Основные средства поверки:
- эталонный мультиметр 8508А Fluke: предел измерений: 200 мВ, ПГ: ±0,55 мкВ; предел измерений: 20 В, ПГ: ±40 мкВ; предел измерений: 200 В, ПГ: ±(4,5- 10'6-|U| + 0,4-10‘4) мВ; диапазон измерений: 0...2000 Ом, ПГ: ±2,9 мОм; диапазон измерений: 0...200 мА, ПГ: ±1,7 мкА;
- меры электрического сопротивления однозначные МС3006: номинальные значения сопротивлений: 10 Ом; 50 Ом; 100 Ом; 150 Ом; 300 Ом, класс точности: 0,001;
- компаратор напряжений РЗООЗ: пределы измерений: 0,11111110 В; 1,111111 В, ПГ: ±(10U+0,04) мкВ, ±(5U+0,l) мкВ; ПГ воспроизведения напряжения: ±[(10U+0,04) + AEN] мкВ, ±[(50+0,1) + AEn] мкВ, где О - номинальное значение компарируемого напряжения, В; AEn - абсолютная погрешность нормального элемента, мкВ;
- прибор для поверки вольтметров, дифференциальный вольтметр В1-12: поддиапазоны выходных напряжений: 100 мкВ...100 В, 1 мВ...1000 В, ПГ: ±(5-10’5-Нк+200 мкВ), ПГ: ±(6-Ю'5-Ок+2 мВ); поддиапазон калиброванных токов: 1 нА...1 мА, ПГ: ±( 1,5-10'4-1к+10) нА; поддиапазон установки калиброванных токов: 100 нА. ..100 мА, ПГ: ±(2,5-10‘4-1к+1) мкА; - установка для проверки электрической безопасности GPI-745A: диапазон выходных напряжений: 100...5000 В;
- мегомметр Ф 4102/1—1М (ТУ 25-7534.005-87): диапазон измерений: 0...20000 МОм.
Сведения о методах измерений
содержатся в руководстве по эксплуатации НКГЖ.408741.004РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ТУ 4381-113-13282997-2013. Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012». Технические условия.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; оказание услуг по обеспечению единства измерений.
