Гриндометры Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250
| Номер в ГРСИ РФ: | РБ 03 01 5962 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Гриндометры |
| Производитель / заявитель: | ООО "К-М", г. Санкт-Петербург |
|
Описание типа РБ 03 01 5962 16 [2016-07-01]
rb-03-01-5962-16_2016-07-01.pdf
|
Скачать |
Гриндометры Коне ianra-Клип модификаций Коно ан 1а-Клин-15, Константа-Клин-25. Константа-Клпн-50. Константа-Клин-100. Константа-Клин-150, Констан 1а-Клин-25О (далее ■ гриндометры) предназначены для измерений размеров частиц лакокрасочных материалов при определении степени псрстира.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5962 16 |
| Наименование | Гриндометры Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250 |
| Год регистрации | 2016 |
| Номер сертификата | 10317 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2017-12-18 |
| Получатель сертификата | ООО "К-М", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "К-М"
Адрес: г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 2512-0012-2012. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП), ООО "КОНСТАНТА" (аттестат аккредитации - РОСС RU.0001.310036 шифр поверительного клейма - ГДМ)(НТК №03-16); ВНИИМ им. Д.И. Менделеева (аттестат аккредитации - № RA.RU. 311541, шифр поверительного клейма - В)(НТК №05-16). |
Поверители
Скачать
|
Описание типа РБ 03 01 5962 16 [2016-07-01]
rb-03-01-5962-16_2016-07-01.pdf
|
Скачать |
Описание типа
Назначение
Гриндометры Коне ianra-Клип модификаций Коно ан 1а-Клин-15, Константа-Клин-25. Константа-Клпн-50. Константа-Клин-100. Константа-Клин-150, Констан 1а-Клин-25О (далее ■ гриндометры) предназначены для измерений размеров частиц лакокрасочных материалов при определении степени псрстира.
Описание
Принцип работы гриндометрои основан на распределении шкокрасочного материала в пазе, соответствующем размерам частиц материала.
Конструктивно гриндометры состоят из измерительной плиты с клинообразным пазом, параллельным ее продольной осн. и скребка.
Измерительная плита изготовляется из закаленной стали. I дубина паза равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и coothci-ствует шкале гриндомстра с оцифрованными в микрометрах делениями, нанесенной па измерительной плите вдоль паза.
Скребок гриндомстра изготовлен из цельной стальной пластины и имеет дна одинаковых двухсторонних полированных прямых лезвия с закругленной кромкой. Длина кромки лезвия не менее ширины измерительной плиты (риндометра

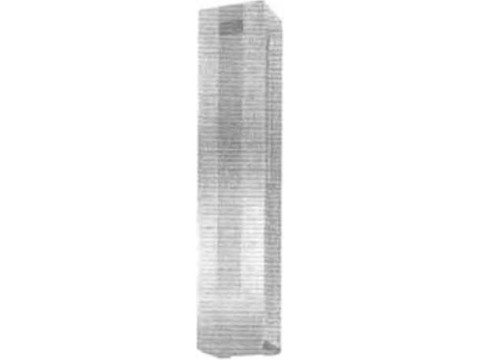

Рисунок 1 - Общий ви т гриндометров
Технические характеристики
Основные метрологические характеристики гриндометров представлены в таблице 1.
Таблица 1
|
Обозначение модификации |
Диапазон измерений размеров частиц, мкм |
Цена деления шкалы, мкм |
Пределы допускаемой абсолютной погрешности. мкм |
|
Константа- К л и н-2 5 0 |
0-250 |
25 |
±5.0 |
|
Константа-Клин-150 |
0-150 |
10 |
±2.5 |
|
Константа-Клин-100 |
0-100 | ||
|
Константа-Клин-50 |
0-50 |
5 | |
|
Константа-Клин-25 |
0-25 |
2.5 | |
|
Константа-Клин-15 |
0-15 |
1,5 |
±1.0 |
Основные технические характеристики гриндометров представлены в таблице 2
Таблица 2
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Длина оцифрованной части паза, мм |
125 |
|
Половина угла профиля лезвия скребка |
30° |
|
Габаритные размеры измерительной плиты (длина, ширина, высота), мм. не более |
180x65x25 |
|
Габаритные размеры скребка (длина, ширина, высота), мм, не более |
70x45x7 |
|
Масса, кг, нс более |
1,1 |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
5000 |
У словия эксплуатации:
- диапазон температуры окружающего воздуха, °C
от 15 до 25;
от 45 до 80:
от 84,0 до 106,7.
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления. кПа
Знак утверждения тина
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на измерительную плиту гриндометров в виде наклейки.
Комплектность
Комплектность гриндометров представлена в таблице 3.
Таблица 3
|
№ н/п |
Наименование |
Количество, шт. |
|
1 |
Измерительная плита |
1 |
|
э |
Скребок |
1 |
|
3 |
Упаковочный футляр |
1 |
|
4 |
Руководство по эксплуатации |
] |
|
5 |
Методика поверки |
1 |
Поверка
осуществляется по документу «Гриндометры Константа-Клин модификаций Константа-Клии-15, Константа-Клин-25. Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Кон-станта-Клин-250. Методика поверки. МП 2512-0012-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 5 апреля 2012 г.
Основным средством поверки является измерительная головка рычажно-зубчатая с ценой деления 1 мкм. ГОСТ 18833-73.
Сведения о методах измерений
Методика измерений приведена в документах «Гриндометр Константа-Клин-15. Руководство по эксплуатации», «Гриндометр Константа-Клин-25. Руководство по эксплуатации». «Гриндометр Константа-Клин-50. Руководство по эксплуатации». «Гриндометр Константа-Клин-100. Руководство по эксплуатации», «Гриндометр Константа-Клин-150. Руководство по эксплуатации». «Гриндометр Константа-Клин-250. Руководство по эксплуатации».
Нормативные документы
ТУ 3677-046-77761933-08 «Гриндомстры Константа-Клин. Технические условия».
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
