Измерители влажности газов ИВГ-1

Номер в ГРСИ РФ: РБ 03 10 5959 16
Раздел: Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель: ЗАО "ЭКСИС", г. Москва
Скачать
Описание типа РБ 03 10 5959 16 [2016-11-18]
rb-03-10-5959-16_2016-11-18.pdf
Скачать
Нет данных о поставщике

Измерители влажности газов ИВГ-1 предназначены для измерения и регулирования температуры точки росы неагрессивных технологических газов и газовых смесей.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 10 5959 16
Наименование Измерители влажности газов ИВГ-1
Год регистрации 2016
Номер сертификата 10314
Дата регистрации 2016-03-31
Срок действия 2017-08-29
Получатель сертификата ЗАО "ЭКСИС", г. Москва, Зеленоград, Россия (RU)
Производитель / Заявитель

ЗАО "ЭКСИС"

Адрес: 124460, г. Москва, Зеленоград, а/я 146

Контакты: (495)506-4021, 506-58-35 / 531-1000 / eksis@eksis.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Измерители метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов.
Методика поверки Поверка проводится по МП-242-1342-2012.
Признание поверки Первичная при выпуске из производства и периодическая: Ростест-Москва (аттестат аккредитации - № RA.RU. 311341, шифр поверительного клейма - МА)(НТК №03-16).

Поверители

Скачать

Описание типа РБ 03 10 5959 16 [2016-11-18]
rb-03-10-5959-16_2016-11-18.pdf
Скачать

Описание типа

Назначение

Измерители влажности газов ИВГ-1 предназначены для измерения и регулирования температуры точки росы неагрессивных технологических газов и газовых смесей.

Описание

Измерители влажности газов ИВГ-1 (далее - измерители) представляют собой автоматические приборы непрерывного действия, основанные на сорбционном методе измерения температуры точки росы и выполненные в виде электронного блока, к которому непосредственно, либо с помощью удлинительного кабеля, подключается измерительный преобразователь. Измерители имеют различные модификации и конструктивные исполнения электронных блоков и измерительных преобразователей, определяемые согласно маркировке и приведённые в таблице 1. В измерительных преобразователях используются

сенсоры влажности ёмкостного типа для измерения температуры точки росы. Измерители

осуществляют пересчет единиц температуры точки росы в единицы объёмной доли влаги [ppm], абсолютной влажности [мг/м3], относительной влажности [%].

Таблица 1. Модификации и конструктивные исполнения измерителей.

Модификация

Исполнение

Маркировка измерительного преобразователя

Конструктивное исполнение измерительного преобразователя

ИВГ-1 Н

й'.‘ ' ■ -

. ,'<у ,..v

■у а                          ■

ИВГ-1 Н-01-ДГ

ИВГ-1 Н-01-ДГ-ПС

ИПВТ-08-01-ДГ

ИПВТ-08-01-ДГ-ПС

В металлическом корпусе, проточная камера со штуцерами М8х1.

ИВГ-1 Н-02-ДГ

ИВГ-1 Н-02-ДГ-ПС

ИПВТ-08-02-ДГ

ИПВТ-08-02-ДГ-ПС

В металлическом корпусе, проточная камера со штуцерами Ml 6x1,5.

ИВГ-1 Н-ОЗ-ДГ

ИВГ-1 н-оз-дг-пс

ИПВТ-08-03-ДГ

ИПВТ-О8-ОЗ-ДГ-ПС

В металлическом корпусе, для измерения в замкнутых объемах • Ml 8x1 иМ20х1,5.

ИВГ-1 Н-04-ДГ

ИВГ-1 Н-04-ДГ-ПС

ИПВТ-08-04-ДГ

ИПВТ-08-04-ДГ-ПС

В металлическом корпусе, проточная камера со штуцерами с резьбой 7/16 дюйма.

ИВГ-1 Н-05-ДГ

ИВГ-1 Н-05-ДГ-ПС

ИПВТ-08-05-ДГ

ИПВТ-08-05-ДГ-ПС

В металлическом корпусе, проточная камера с отверстиями в ней с резьбой 1/8 дюйма.

ЖВГ-1 Н-06-ДГ 'ЙВГ-1 Н-06-ДГ-ПС

ИПВТ-08-06-ДГ

ИПВТ-08-06-ДГ-ПС

В металлическом корпусе, проточная камера со штуцерами 0 6 мм с обжимными гайками.

/

' копи$ в-» Г“ Г» f ! Z

1

i. j       , м

Модификация

Исполнение

Маркировка измерительного преобразователя

Конструктивное исполнение измерительного преобразователя

ИВГ-1 К-П

ИВГ-1 К-П

ИПВТ-08-КИ-ДГ-ПС

В металлическом корпусе, согласно маркировке (см. ИВГ-1 Н)

ИВГ-1/Х

HBT-l/X-IIJ-YP-ZA

ИПВТ-08-КИ-ДГ-ПС

ИВГ-1 /X-U(2-YP-ZA

ИВГ-1 /X-C-YP-ZA

ИВГ-1 /X-T-YP-ZA

ИВГ-1 /х-в

ИВГ-1 /Х-В-Щ-YP-ZA

ИПВТ-08-КИ-ДГ-ПС-В

В металлическом корпусе, согласно маркировке (см. ИВГ-1 Н) во взрывозащищенном исполнении

ИВГ-1 /X-B-I42-YP-ZA

ИВГ-1 ZX-B-C-YP-ZA

ИВГ-1 /X-B-T-YP-ZA

Примечания:

1) В исполнениях модификации ИВГ-1/Х: X - количество каналов измерения (от 1 до 16), ! Y - количество релейных каналов управления, Z - количество аналоговых выходов;

Щ - стационарное щитовое исполнение в корпусе с одним светодиодным индикатором; Щ2 i - стационарное щитовое исполнение в корпусе с двумя светодиодными индикаторами i С - стационарное настольное исполнение; Т - стационарное настольное исполнение с i сенсорным TFT-дисплеем.

। 2) В исполнениях модификации ИВГ-1 Н: КИ - конструктивное исполнение; ДГ - давление анализируемого газа (возможные обозначения Д1, Д2, ДЗ); ПС - наличие подогрева сенсора влажности.

3) В исполнениях измерительного преобразователя ИПВТ-08: КИ - конструктивное исполнение; ДГ - давление анализируемого газа (возможные обозначения Д1, Д2, ДЗ); ПС -наличие подогрева сенсора влажности; В - взрывозащищенное исполнение.

I 4) В модификации ИВГ-1 Н не используется преобразователь ИПВТ-08, в колонке ! «Маркировка измерительного преобразователя» приведена маркировка ИПВТ-08 ввиду i одинакового конструктивного исполнения с ИВГ-1 Н

j Модификация ИВГ-1 Н представляет собой переносной измеритель без дисплея, i выполняющий встроенные функции измерения температуры точки росы, передачи данных в j аналоговом виде и цифровом, по интерфейсу связи RS-232 либо RS-485. Питание ! осуществляется от внешнего источника постоянного тока.

Модификация ИВГ-1 К-П представляет собой переносной измеритель с дисплеем, • выполняющий встроенные функции отображения измеряемой температуры точки росы, \ установки и отображения пороговых значений температуры точки росы, настройки режимов ! работы, звуковой сигнализации при выходе за пределы пороговых значений и при ошибках работы; передачи данных по цифровому интерфейсу связи RS-232 или USB; пересчета ■ единиц влажности; регистрации параметров измерения. Измерительные преобразователи, i входящие в комплект с измерителями модификации ИВГ-1 К-П, являются взаимозаменяемыми. Питание модификации осуществляется от внутренних заменяемых элементов питания или от сетевого адаптера.

Модификация ИВГ- 1/Х представляет собой стационарный многоканальный измеритель настольного или щитового исполнения, выполняющий встроенные функции отображения измеряемой температуры точки росы, настройки режимов работы, регулирования температуры точки росы по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи RS-232, RS-485, USB, регистрации параметров измерения.

Измерительные преобразователи, входящие в комплект модификации ИВГ-1/Х, являются взаимозаменяемыми. Измерительные преобразователи, входящие в комплект модификации ИВГ-1/Х-В, имеют взрывозащищенное исполнение по ГОСТ Р 51330.10 с маркировкой взрывозащиты 0ExiaIICT6 X. Питание производится от сети переменного тока 220 В.

Внешний вид модификации ИВГ-1 Н исполнения ИВГ-1 Н-02-Д1 представлен на рисунке 1. Внешний вид модификации ИВГ-1 Н исполнения ИВГ-1 Н-03-Д1 представлен на рисунке 2. Внешний вид модификации ИВГ-1 К-П представлен на рисунке 3. Внешний вид модификации ИВГ-1 /X исполнения ИВГ-1 /Х-Щ представлен на рисунке 4. Внешний вид модификации ИВГ-1 /X исполнения ИВГ-1 /Х-Щ2 представлен на рисунке 5. Внешний вид модификации ИВГ-1 /X исполнения ИВГ-1 /Х-С представлен на рисунке 6. Внешний вид модификации ИВГ-1 /X исполнения ИВГ-1 /Х-Т представлен на рисунке 7.

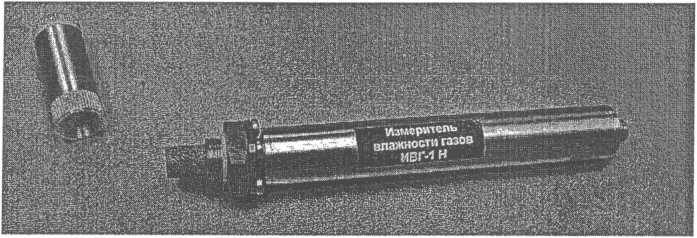

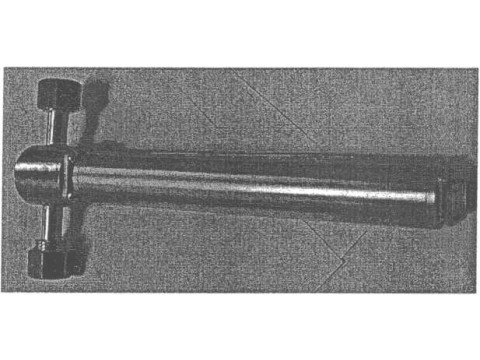

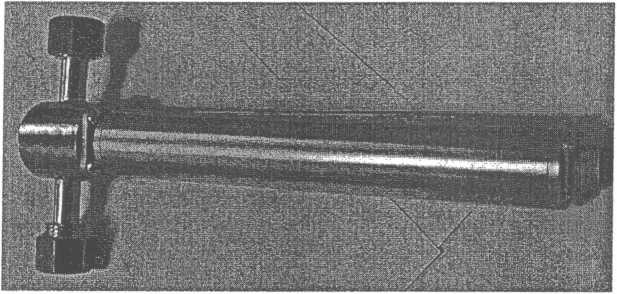

Рисунок 1. Измеритель влажности газов ИВГ-1, исполнение ИВГ-1 Н-02-Д1

Рисунок 2. Измеритель влажности газов ИВГ-1, исполнение ИВГ-1 Н-03-Д1

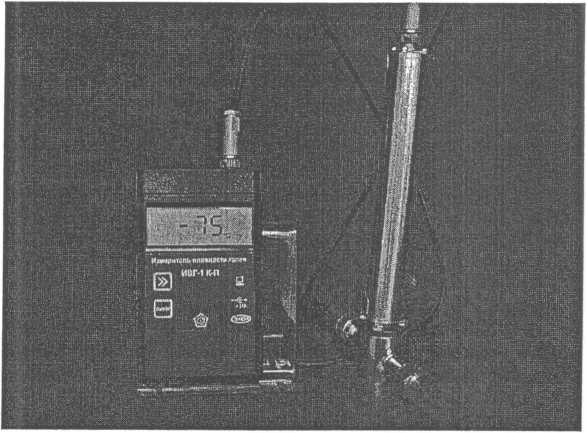

Рисунок 3. Измеритель влажности газов ИВГ-1, модификация ИВГ-1 К-П

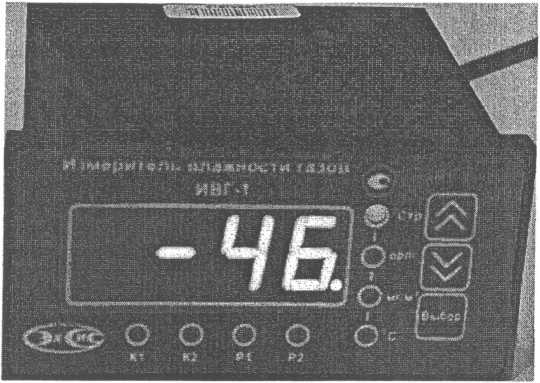

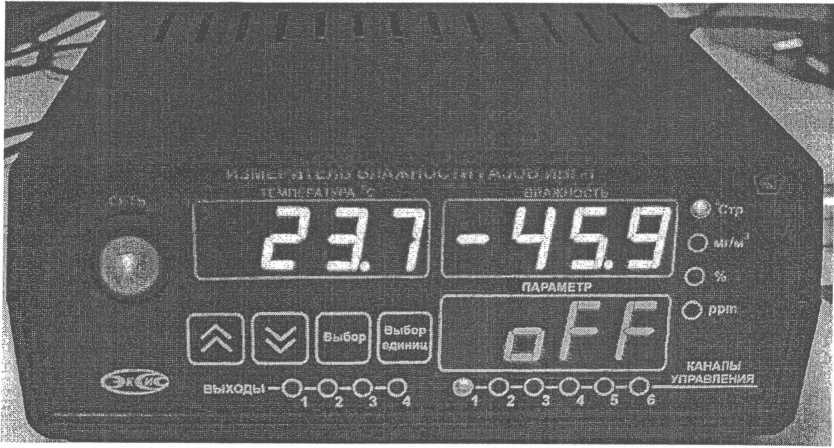

Рисунок 4. Внешний вид модификации ИВГ-1 /X, исполнение ИВГ-1 /Х-Щ

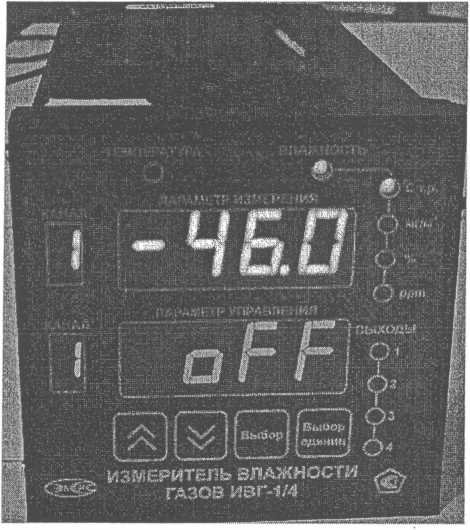

Рисунок 5. Внешний вид модификации ИВГ-1 /X, исполнение ИВГ-1 /Х-Щ2

Рисунок 6. Внешний вид модификации ИВГ-1 /X, исполнение ИВГ-1 /Х-С

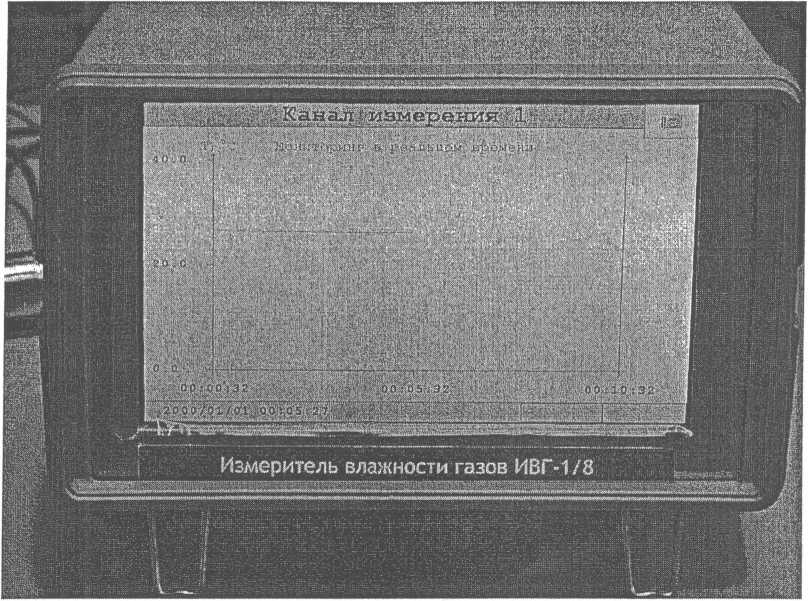

Рисунок 7. Внешний вид модификации ИВГ-1 /X, исполнение ИВГ-1 /Х-Т

Внешний вид измерительных преобразователей ИПВТ-08-01, ИПВТ-08-02 и ИПВТ-08-03 представлен на рисунках 8, 9 и 10.

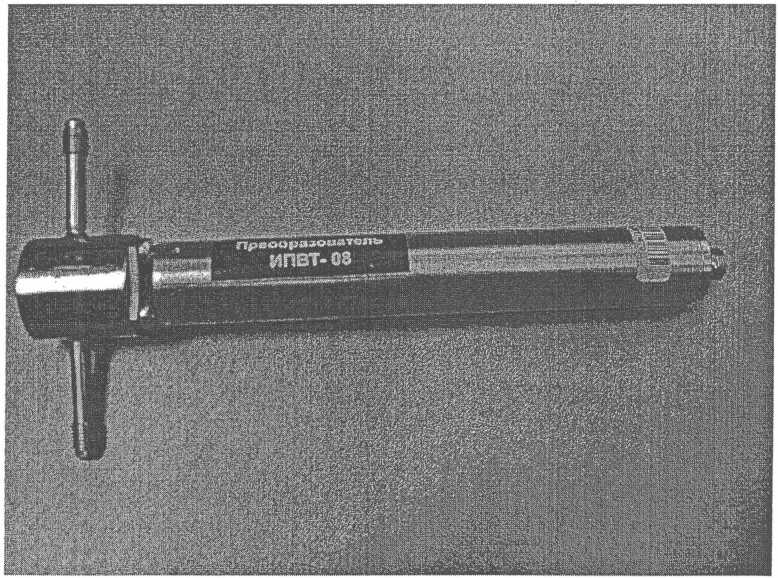

Рисунок 8. Внешний вид измерительного преобразователя ИПВТ-08-01

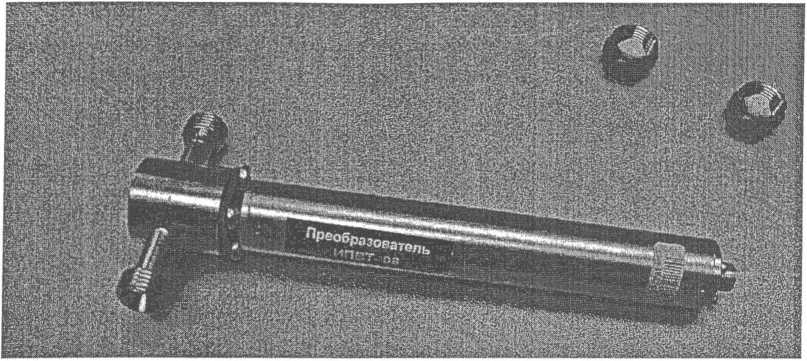

Рисунок 9. Внешний вид измерительного преобразователя ИПВТ-08-02

i

1 I i

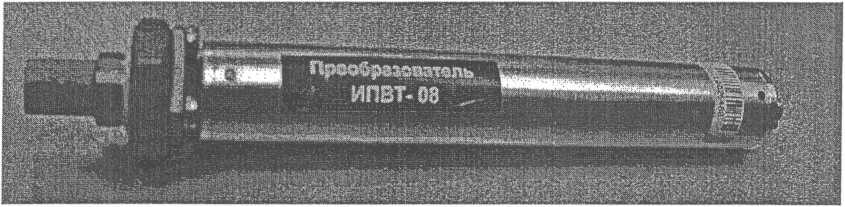

Рисунок 10. Внешний вид измерительного преобразователя ИПВТ-08-03

Программное обеспечение

В измерителях влажности газов ИВГ-1 используется следующее программное обеспечение:

1) Встроенное программное обеспечение ИВГ-1 Н.

Встроенное программное обеспечение установлено в электронном блоке i модификации ИВГ-1 Н. Структура встроенного программного обеспечения включает в себя блоки трех программных компонентов, предназначенные для управления измерителем, ; обработки сигналов встроенных датчиков и передачи сигналов в аналоговом и цифровом | виде.

2) Встроенное программное обеспечение ИВГ-1 К-П.

Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 К-П. Структура встроенного программного обеспечения включает в | себя блоки четырёх программных компонентов, предназначенные для управления измерителем, обработки сигналов измерительного преобразователя, передачи сигналов в i аналоговом и цифровом виде и вывода результатов измерений на дисплей.

3) Встроенное программное обеспечение ИВГ-1/Х(-В).

Встроенное программное обеспечение установлено в электронных блоках i модификаций ИВГ-1/Х и ИВГ-1/Х-В. Встроенное программное обеспечение имеет 4 версии:

- ИВГ-1 /Х(-В)-Щ (установлено в электронных блоках с одним светодиодным индикатором, обозначенных маркировкой «Щ»);

- ИВГ-1/Х(-В)-Щ2 (установлено в электронных блоках с двумя светодиодными индикаторами, обозначенных маркировкой «Щ2»);

- ИВГ-1/Х(-В)-С (установлено в электронных блоках настольного исполнения с тремя светодиодными индикаторами, обозначенных маркировкой «С»);

- ИВГ-1/Х(-В)-Т (установлено в электронных блоках с сенсорным дисплеем, обозначенных маркировкой «Т»).

Структура встроенного программного обеспечения включает в себя блоки четырёх программных компонентов, предназначенные для управления измерителем, выдачи цифровых выходных сигналов, обработки сигналов измерительного преобразователя и вывода результатов измерений на дисплей.

;     4) Встроенное программное обеспечение ИПВТ-08(-В).

Встроенное программное обеспечение установлено в измерительных Преобразователях. Структура встроенного программного обеспечения включает в себя блоки двух программных компонентов, предназначенные для обработки сигналов датчиков й передачи сигналов на электронный блок измерителя влажности газов.

Измерители влажности газов ИВГ-1 поставляются со следующим автономным ^программным обеспечением, предназначенным для использования на персональных компьютерах под управлением операционной системы Microsoft Windows j98/Me/NT/2000/XP/7:

;      5) Автономное программное обеспечение «Net Collect Server», предназначенное для

^непрерывного мониторинга текущих измерений и состояния измерителей в измерительной сети, отображения контролируемых параметров, контроля выхода измеряемых параметров за ^пределы заданных пороговых зон, сохранения значений контролируемых параметров в базе жданных, хранения и просмотра базы данных в графическом и табличном виде, печати и ^экспорта данных, создания автоматических отчетов за введенный период времени.

!      6) Автономное программное обеспечение «MSingle», предназначенное для чтения и

отображения контролируемых параметров, сохранения значений контролируемых параметров, настройки и управления прибором, настройки, контроля и управления программами регулирования, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных.

i Измерители имеют защиту встроенного программного обеспечения от j преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе | производства путем аппаратной блокировки на этапе производства, возможностью \ обнаружения неправильно переданных через интерфейсы связи данных, проверкой | целостности ПО при запуске.

i Версия встроенного программного обеспечения измерителя модификации ИВГ-1 Н j указывается на тильде. Версия встроенного программного обеспечения модификаций ИВГ-1 К-П, ИВГ-1 /Х(-В)-Щ, ИВГ-1 /Х(-В)-Щ2, ИВГ-1 /Х(-В), ИВГ-1 /Х(-В)-Т J идентифицируется при включении измерителя путем вывода на экран. Версия автономного ? программного обеспечения указывается в разделе меню «О программе...».

j Влияние программного обеспечения на метрологические характеристики j измерителей влажности газов ИВГ-1 учтено при нормировании метрологических 1 характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных I изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 2. Идентификационные данные программного обеспечения

Наименование программного обеспечения

Идентификационное наименование программ-много обеспечения

Номер версии (идентифика ционный номер) программ-много обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ИВГ-1 Н

r3_04.hex

3.04

0x0e627e3035db5cc00d963e2 6f68f50f3802eab74b8475ed88 cl7a95dl3ca8455

RFC 4357 ГОСТР 34.11-94

ИВГ-1 К-П

rl_07.hex

1.07

0x7c8d514a5 01067217b95f473 adacbb2709eb880al8b3dd318 lb61ea559c20cel

RFC 4357 ГОСТР 34.11-94

ЙВГ-1 /Х(-В)-Щ

r2_05.hex

2.05

0x5fa3d571d229be591c0ddbl 3ad4619e6214771 b3712eda32f 22d04306133336a

RFC 4357 ГОСТР 34.11-94

ИВГ-1 /Х(-В)-(Ц2

rl_ll.hex

1.11

0x5fa3d571d229be591c0ddbl 3ad4619e6214771 b3 712eda32f 22d04306133336a

RFC 4357 ГОСТР 34.11-94

ИВГ-1 /Х(-В)-С

rl_ll.hex

1.11

x5fa3d571d229be591cOddbl3a d4619e6214771b3712eda32f2 2d04306133336a

RFC 4357 ГОСТР 34.11-94

ИВГ-1 /Х(-В)-Т

rl_00.hex

1.00

0x0e627e3035db5cc00d963e2 6f68f50f3802eab74b8475ed88 cl7a95dl3ca8455

RFC 4357 ГОСТР 34.11-94

ИПВТ-08(-В) j

rl_ll.hex

2.0

0x5fa3d571d229be591cOddbl 3ad4619e6214771b3712eda32f 22d04306133336a

RFC 4357 ГОСТР 34.11-94

Технические характеристики

!      1. Диапазон измерений температуры точки росы от минус 80 до 0 °C.

!      2. Пределы допускаемой абсолютной погрешности ±2 °C.

।      3. Выходные сигналы приведены в таблице 3.

j Таблица 3__

Модификация

Выходные сигналы

Аналоговые

Цифровые

ИВГ-1 К-П

-

RS232, RS485, USB

ИВГ-1 Н

4-20 мА, 0-5мА, 0-20мА

RS232, RS485

ИВГ-1 /X

-

RS232, RS485, USB

ИВГ-1 /Х-В

-

RS232, RS485, USB

4. Параметры электрического питания приведены в таблице 4.

Таблица 4________________________________________

Модификация

Параметры электрического питания

ИВГ-1 К-П

от 2,7 В до 3,3 В постоянного тока

ИВГ-1 Н

от 4 В до 30 В постоянного тока

ИВГ-1/X

(220± 10%) В, (50±1) Гц

ИВГ-1 /Х-В

(220± 10%) В, (50±1) Гц

5. Потребляемая мощность приведена в таблице 5.

Таблица 5__________________________________

Модификация

Потребляемая мощность

ИВГ-1 К-П

0,15 Вт

ИВГ-1 Н

1,5 Вт

ИВГ-1/X

15 Вт

ИВГ-1 /Х-В

15 Вт

6. Габаритные размеры приведены в таблице 6. Таблица б

Модификация

Габаритные размеры (высота х длина х ширина), не более

ИВГ-1 К-П

175 х75 х40мм

ИВГ-1 Н

200 х 80 х 30 мм

ИВГ-1 /X

235 х 255 х 105 мм

ИВГ-1 /Х-В

235 х 255 х 105 мм

Измерительный преобразователь ИПВТ-08

200 х 80 х 30 мм

7. Масса приведена в таблице 7.

Таблица 7___________________

Модификация

Масса, не более

ИВГ-1 К-П

0,4 кг

ИВГ-1 Н

0,4 кг

ИВГ-1 /X

2,5 кг

ИВГ-1 /Х-В

2,5 кг

j Измерительный преобразователь ИПВТ-08

0,4 кг

8. Средний срок службы, лет                                              5

9. Средняя наработка на отказ, ч                                         4800

10. Условия эксплуатации

10.1 Диапазон температуры окружающей среды приведен в таблице 8.

Таблица 8__________________________________________________________________

Модификация

Диапазон температур окружающей среды

ИВГ-1 К-П

от минус 20 до плюс 40 °C

ИВГ-1 Н

от минус 20 до плюс 40 °C

ИВГ-1/X

от минус 40 плюс до 50 °C

ИВГ-1 /Х-В

от минус 40 до плюс 50 °C

Примечание: Исполнения ИВГ-1 /Х-T-YP-ZA и ИВГ-1 /Х-B-T-YP-ZA имеют диапазон температуры анализируемой среды от минус 20 до плюс 50 °C

10.2 Диапазон давлений и температур анализируемой среды приведены в таблице 9.

Таблица 9___________________________________________________________

Исполнение

Диапазон температур анализируемой среды

Диапазон давлений анализируемой среды

ИВГ-1 Н-КИ-Д1 ИПВТ-08-КИ-Д1

От минус 20 до плюс 40 °C

от 84 до 2533 кПа

ИВГ-1 Н-КИ-Д2 ИПВТ-08-КИ-Д2

от 84 до 16212 кПа

ИВГ-1 Н-КИ-ДЗ ИПВТ-08-КИ-ДЗ

от 84 до 40530 кПа

10.3 Диапазон относительной влажности окружающей среды от 10 до 95 %

10.4 Диапазон атмосферного давления от 84 до 106 кПа

Знак утверждения типа

i Знак утверждения типа наносится типографским способом на титульный лист ; Руководства по эксплуатации и на корпус измерителя в виде надписи на закрепленной на j корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Полный комплект поставки измерителей влажности газов ИВГ-1 приведен в таблице 12.

Таблица 12

Наименование изделия или документа

Обозначение документа

Кол-во, шт.

Измеритель влажности газов ИВГ-1 модификация ИВГ-1 Н модификация ИВГ-1 К-П модификация ИВГ-1 /X модификация ИВГ-1 /Х-В

ТФАП.413614.134

ТФАП.413614.011

ТФАП.413614.012

ТФАП.413614.212

1

Руководство по эксплуатации и паспорт

1

Наименование изделия или документа

Обозначение документа

Кол-во, шт.

модификация ИВГ-1 Н модификация ИВГ-1 К-П модификация ИВГ-1 /X модификация ИВГ-1 /Х-В

ТФАП.413614.134 РЭ

ТФАП.413614.011 РЭ

ТФАП.413614.012РЭ

ТФАП.413614.212 РЭ

Методика поверки

МП-242-13423-2012

1

Измерительный преобразователь ИПВТ-08

ТФАП.413634.066

от 1 до 16

Соединительный кабель (по заказу)

-

до 16

Барьер искрозащиты БИ-1П ([ExialDC, для приборов модификации В)

ТФАП.436741.001

до 16

Блок питания для ИВГ-1 К-П (по заказу)

-

1

Кабель для подключения к компьютеру (по заказу)

-

1

Чехол (по заказу)

-

1

Диск с программным обеспечением (по заказу)

-

1

Свидетельство о первичной поверке

-

1 экз.

Поверка

осуществляется по методике поверки МП-242-1342-2012 "Измерители влажности газов ИВГ-1. ЗАО «Эксис», г. Москва. ОАО «Практик-НЦ», г. Москва. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «26» апреля 2012 г.

Основные средства поверки:

генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °C, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °C.

Сведения о методах измерений

Методики измерений приведены в руководствах по эксплуатации на каждую модификацию измерителей влажности газов ИВГ-1.

Нормативные документы

I ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

I Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции фугих видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

1зготовитель

ЗАО «ЭКСИС».

Юридический адрес: 124460 г. Москва, Зеленоград, Южная промышленная зона, проезд 4922, стр.2, к.314, Почтовый адрес: 124460, г. Москва, Зеленоград, а/я 146 Тел./факс: (495) 651-06-22 (двухканальный), Тел.: (499) 731-10-00, 731-77-00 Тел.: (499)731-76-76, 731-38-42, 720-80-09, 720-81-54, 720-82-74, 506-40-21, 506-58-35, Тел.: (499) 505-42-22, Эл.почта: eksis@eksis.ru, интернет: www.eksis.ru

Смотрите также

Дата внесения: 2016-03-31
Действителен до: 2018-04-11
Категория: Вискозиметры
Дата внесения: 2016-03-31
Действителен до: 2020-03-19
РБ 03 02 1043 16
Весы вагонные ВД-30
ООО "Авитек-плюс"
Категория: Весы
Дата внесения: 2016-03-31
Действителен до: 2020-06-04
