Анализаторы серы ультрафиолетовые флуоресцентные в нефтепродуктах «СПЕКТРОСКАН UFS» (далее - анализаторы) предназначены для измерений массовой доли серы в жидких гомогенных пробах нефти и нефтепродуктов, таких как дизельное топливо, бензин, керосин и любые дистиллятные нефтепродукты, в соответствии со стандартизованными или аттестованными методиками (методами) измерений.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 5958 16
Наименование	Анализаторы серы ультрафиолетовые флуоресцентные в нефтепродуктах "СПЕКТРОСКАН UFS"
Год регистрации	2016
Номер сертификата	10313
Дата регистрации	2016-03-31
Срок действия	2020-02-27
Получатель сертификата	ООО "НПО "СПЕКТРОН", г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

ООО "НПО "СПЕКТРОН"

Адрес: 190103, г. С.-Петербург, ул. Циолковского, д.10А

Контакты: (812)322-64-20, 325-81-83 / (812325-85-03 / E-mail: to@spectron.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Анализаторы метрологически обеспечены в Республике Беларусь при наличии ГСО массовой доли серы в минеральном масле с содержанием серы 0,06% и относительной погрешностью не более ±6,5%, допущенных к применению в Республике Беларусь в установленном порядке, а также изооктана химически чистого без хлора и серы (БХС) по ТУ 2631-082-44493179-02 (с изм.1).
Методика поверки	Поверка проводится по РА16.000.000.Д22 с изменением №1 (2017 г.).
Признание поверки	Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №03-16).

Поверители

Скачать

	Описание типа РБ 03 09 5958 16 [2016-06-03] rb-03-09-5958-16_2016-06-03.pdf	Скачать
	Описание типа РБ 03 09 5958 16 [2019-10-10] rb-03-09-5958-16_2019-10-10.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектное! ь средст ва измерений 1(оверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия анализаторов основан па сжигании пробы в атмосфере кислорода и последующем детектировании продуктов горения методом ультрафиолетовой флуоресценции.

Конструкционно анализаторы состоят из двух блоков - блока печи и измерительного блока. Образовавшийся при сжигании в блоке печи диоксид серы (SOi) транспортируется газовой магистралью в измерительный блок, который включает в себя проточную измерительную ячейку, источник ультрафиолетового излучения дейтериевую лампу, приемник флуоресцентного излучения - ФЭУ. электронную систему усиления и обработки сигналов. За счет флуоресценции диоксида серы под действием ультрафиолетового излучения ФЭУ вырабатывает электрический сигнал, пропорциональный содержанию серы в пробе. На основании величины этого сигнала по градуировочной зависимости производится расчёт массовой доли серы.

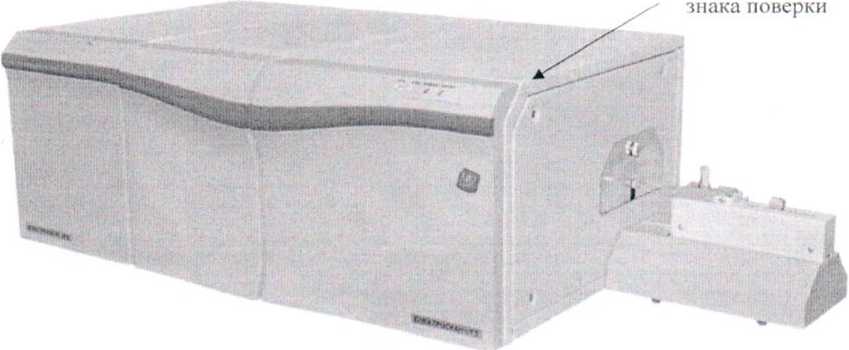

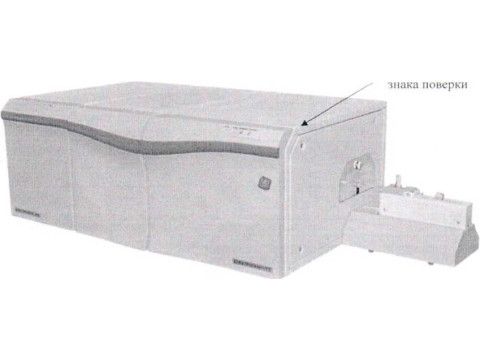

Температурное управление и контроль газовых потоков осуществляется в ручном режиме при помощи встроенной клавиатуры и ротаметрами в блоке печи. Вода, образующаяся во время сжигания образца, удаляется через мембранную осушительную трубку. Точная подача образца осуществляется микролитровым шприцом ручным способом или в полуавтоматическом режиме с использованием устройства ввода, обеспечивающего подачу образца с контролируемой и постоянной скоростью. Общий вид анализатора с полуавтоматическим устройством ввода и обозначение места нанесения знака поверки представлены на рисунке 1.

.Место нанесения

Рисунок I - Общий вид средства измерений Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Анализаторы оснащены внешним программным обеспечением ПО СПЕК ТРОСКАН UFS (далее ПО), защищенным цифровой подписью SPECTRON NPO LTD.

ПО позволяет производить регистрацию и обработку аналитического сигнала, проводить градуировку, создавать и сохранять файлы с результатами измерений, формировать отчеты в реальном времени и выводить их на печать.

Метрологически значимая часть вынесена в отдельный модуль.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификациошiые данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО СПЕКТРОСКАН UI’S
Номер версии (идентификационный номер) ПО	1.0 и выше
Цифровой идентификатор ПО	13116416
Другие идентификационные данные	UfsMetr.dll

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик	Значения характеристик
Предел детектирования серы, мг/кг, не более	0,5
Предел допускаемого относительного СКО выходного сигнала анализатора*.%	7
Чувствительность*, у.е./(мг/кг), не менее	600
Диапазон показаний массовой доли серы, мг/кг	от 1,5 до 100 000,0
Примечание: * при массовой доле серы в образце 10 мг/кг

Таблица 3 - Основные технические

стики

Н аи м ен о ван ие характера сти к	Значения характеристик
Вязкость анализируемых образцов. мм2/с (сСт)	от 0,2 до 20,0
Объем пробы, мм3	от 5 до 50
Время одного измерения, мин	от 4 до 7
Скорость ввода пробы, мм ’/с	от 0.5 до 1.5
Диапазон рабочей температуры, °C	от 1000 до 1100
Параметры электрического питания - напряжение переменного тока. В - частота переменного тока. Гц	220 ± 22 50 ± 1
Максимальная потребляемая мощность. кВт, не более___ Габаритные размеры, мм. не более - высота - ширина - длина___ Масса, кг. нс более:______________________________________________ Условия эксплуатации: - температура воздуха. "С - относительная влажность, %, не более Средняя наработка на отказ, ч_________ Средний срок службы, лет	3,5 320 550 1100 55 от +10 до +30 80 15000 8 -..

, Мвстр]

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектное! ь средст ва измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Анализатор	РА 16.000.000	1
Устройство ввода полуавтоматическое	РА 16.200.000	1
Комплект монтажных частей	-	по заказу
Комплект инструмента и принадлежностей	РА16.000.0003И	по заказу
Руководство по эксплуатации	РА 16.000.000 РЭ	1
Руководство пользователя программным обеспечением	-	1
Паспорт	РА 16.000.000 ПС
Методика поверки	РА16.000.000Д22	1

1(оверка

осуществляется по документу РА 16.000.000.Д22 «Анализаторы серы ультрафиолетовые флуоресцентные в нефтепродуктах «СПЕКTPOCKAII UFS». Методика поверки» с изменением № 1. утвержденному ФГУП «УНИИМ» 14 апреля 2017 г.

Основные средства поверки:

- ГСО 9392-2009 содержания микропримесей серы в нефтепродуктах (ССН-ВНИИМ-10) (аттестованное значение массовой доли серы 10.0 мг/кг, относительная погрешность аттестованного значения ± 3,0 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на торцевую часть измерительного блока анализатора, как показано на рисунке 1, и на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

ГОСТ ISO 20846-2012 «Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции»

ASTM D 5453-09 «Стандартный метод определения общего содержания серы в легких углеводородах, моторном масле, топливах для двигателей с искровым зажиганием и дизельных двигателей, с помощью УФ-флуоресценции»
