Трансформаторы напряжения измерительные SU
| Номер в ГРСИ РФ: | РБ 03 13 5776 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 13 5776 15 [2015-11-13]
rb-03-13-5776-15_2015-11-13.pdf
|
Скачать |
Трансформаторы напряжения типа SU сконструированы специально для установки в корпусе КРУЭ производства фирмы «Siemens AG» и не является обособленным конструктивным узлом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5776 15 |
| Наименование | Трансформаторы напряжения измерительные SU |
| Год регистрации | 2015 |
| Номер сертификата | 9897 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "Siemens AG", Германия (DE)(изготовитель - фирма "Trench Germany GmbH", Германия (DE)) |
Производитель / Заявитель
фирма "Siemens AG" (изготовитель - фирма "Trench Germany GmbH")
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011 и МИ 3314-2001. |
Поверители
Скачать
|
Описание типа РБ 03 13 5776 15 [2015-11-13]
rb-03-13-5776-15_2015-11-13.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения типа SU сконструированы специально для установки в корпусе КРУЭ производства фирмы «Siemens AG» и не является обособленным конструктивным узлом.
Описание
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа. Имеют первичную и до четырех вторичных обмоток, размещенных в баке, заполненном элегазом. Плотность элегаза контролируется специальным датчиком плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали прямоугольного сечения и имеет низкие потери. Активная часть трансформатора помещена в бак, изготовленный из алюминиевого сплава. Первичная обмотка вводится в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам контактной коробки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Изготавливаются трансформаторы на различные наибольшие напряжения, следующих исполнений SU 246/1-6, SU 300/1-6, SU 362/1-6, SU 420/1-6 отличающихся габаритными размерами и массой. Если от фирмы «Siemens» нет предписаний на завод изготовитель «Trench Germany GmbH» по маркировке, то завод изготовитель может поставить свою маркировку (SU 246/S88, SU 300/S88, SU 362/S88, SU 420/S88, в конце может стоять буква «Ь», что означает наличие воздушного зазора).
Внешний вид трансформаторов напряжения представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

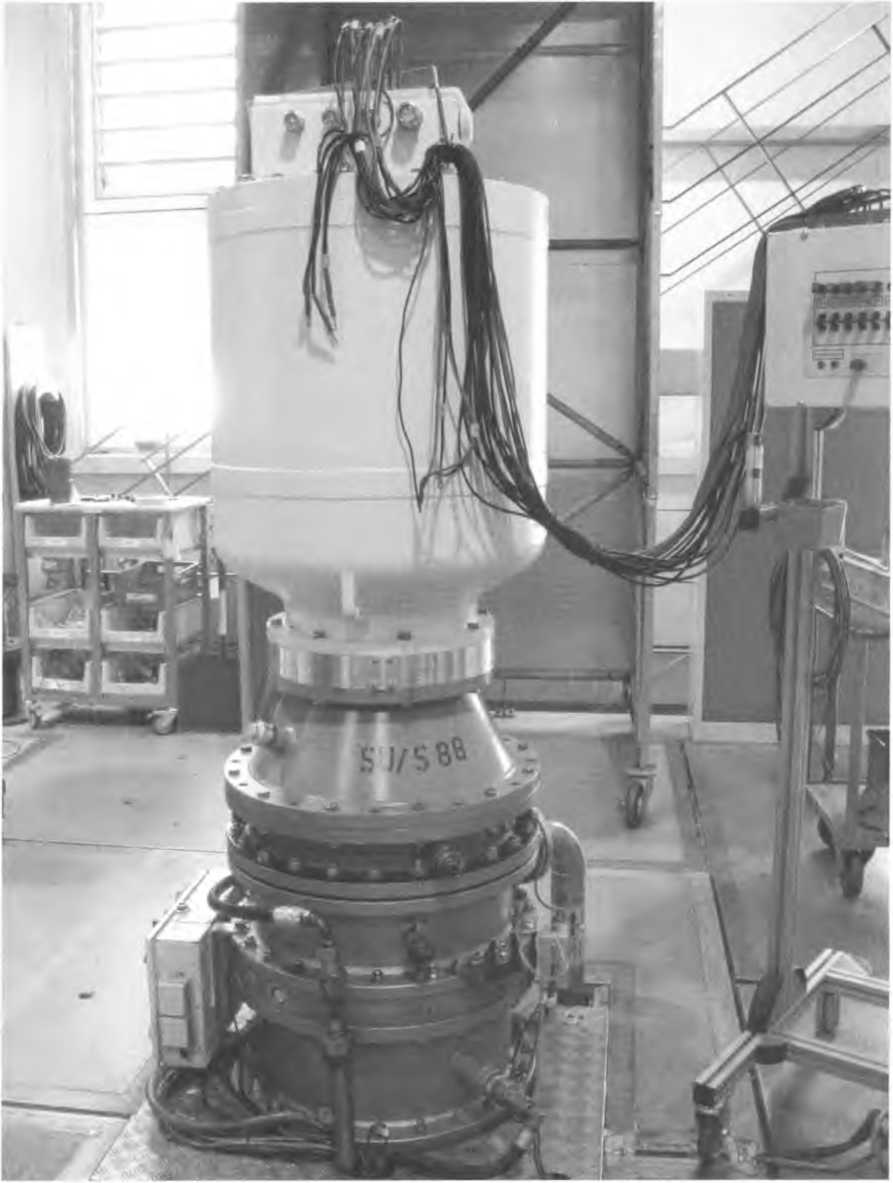

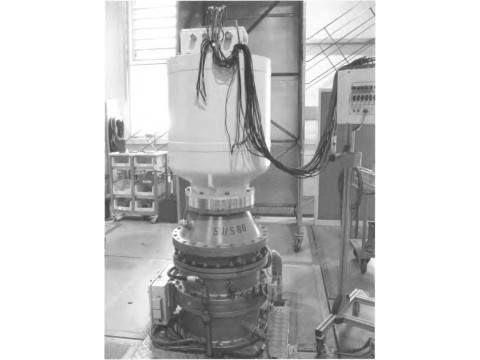

Рисунок 1 - трансформатор напряжения SU
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов напряжения измерительных SU представлены в таблице 1.
Таблица 1
|
Характеристики |
SU 245/1-6 |
SU 300/1-6 |
SU 362/1-6 |
SU 420/1-6 |
|
наибольшие рабочие напряжения, кВ |
252 |
252 |
363 |
420 |
|
номинальные первичные напряжения, кВ |
220 >/з |
220 7з |
ЗЗОд/з |
ззо л/з |
|
номинальные вторичные напряжения, В |
100 Л; 100; 100/3 | |||
|
Класс точности/ нагрузка, В А - для измерительных обмоток - для дополнительных обмоток |
0,2/ 5-200; 0,5/ 5-400 ЗР/5-800 | |||
|
предельная мощность, ВА |
1200 | |||
|
номинальная частота, Гц |
50 | |||
|
температура эксплуатации, °C |
минус 5 ... плюс 40 | |||
|
масса не более, кг |
360-700 | |||
|
габаритные размеры, мм |
0692x1160 | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят: трансформатор напряжения, руководство по эксплуатации, паспорт (поставляется по заказу), упаковка.
Поверка
Поверку осуществляют в соответствии с ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки» и МИ 3314-2001 «ГСИ. Трансформаторы напряжения измерительные 220/V3, ЗЗО/л/З- Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии «ПВЕ».
Поверка измерительных трансформаторов напряжения, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления.
Межповерочный интервал не более 48 месяцев.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация завода изготовителя "Trench Germany GmbH", Германия.
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
IEC 61869-3:2011 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения».
Заключение
Трансформаторы напряжения измерительные SU соответствуют требованиям, ГОСТ 1983-2001, IEC 61869-3:2011 и установленным в технической документации компанией "Trench Germany GmbH", Германия.
Отдел испытаний и измерений РУП «Брестский ЦСМС».
Республика Беларусь, г. Брест, ул. Спокойная, 1
Тел.(0162)41-56-13
Аттестат аккредитации № BY/112 02.1.0.0415
