Измерители сопротивления обмоток трансформаторов СА640

Номер в ГРСИ РФ:	РБ 03 13 5536 15
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ООО "ОЛТЕСТ", г. Киев

Скачать

Описание типа РБ 03 13 5536 15 [2017-09-15]

rb-03-13-5536-15_2017-09-15.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители сопротивления обмоток трансформаторов СА640 (далее - измерители) предназначены для измерения и контроля активного сопротивления постоянному току обмоток трехфазных и однофазных трансформаторов и других объектов с высокой индуктивностью.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5536 15
Наименование	Измерители сопротивления обмоток трансформаторов СА640
Год регистрации	2015
Номер сертификата	9968
Дата регистрации	2015-08-27
Срок действия	2019-12-08
Получатель сертификата	ООО "ОЛТЕСТ", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "ОЛТЕСТ"

Адрес: 115035, г. Москва, ул. Садовническая, 72, стр.1, оф.6.

Контакты: Тел.: (499) 346-68-89 E-mail: info@oltest.su

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ПДРМ.411212.002 РЭ1.
Признание поверки	Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ)(НТК №09-18).

Поверители

Скачать

Описание типа РБ 03 13 5536 15 [2017-09-15]

rb-03-13-5536-15_2017-09-15.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение в.А- Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия измерителя основан на измерении сопротивления методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерения. Измерение сопротивления выполняется автоматически. Процесс измерения условно можно разделить на четыре этапа: установка заданного значения силы тока, стабилизация тока, измерения сопротивления и разряд энергии, накопленной в индуктивности. Также измеритель позволяет проводить в автоматическом режиме размагничивание магнитной системы трансформатора. Размагничивание выполняется рядом последовательных пропусканий постоянного тока противоположных полярностей по одной из обмоток каждого из стержней магнитной системы.

Питание измерительной цепи при измерении сопротивления и размагничивании обеспечивает встроенный импульсный источник питания инверторного типа с автоматической установкой и стабилизацией заданного значения силы тока.

Управление прибором осуществляется с помощью блока управления через волоконно-оптический кабель и блок сопряжения универсальный.

Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и комплект кабелей.

Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ", разъем для подключения к сети питания и разъем для подключения волоконнооптического кабеля.

Блок управления конструктивно выполнен в прямоугольном металлическом корпусе, на передней панели которого установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.

Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля, разъем “USB-mini” для подключения к персональному компьютеру и тумблер “СЕТЬ”.

С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который может выполнять функции управления измерителем.

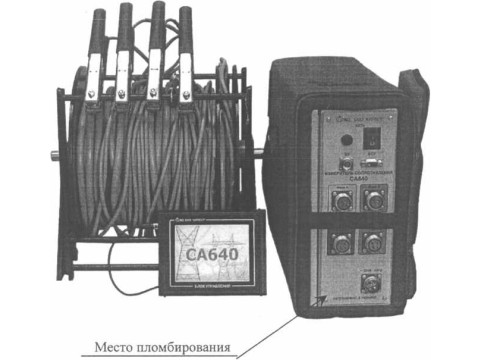

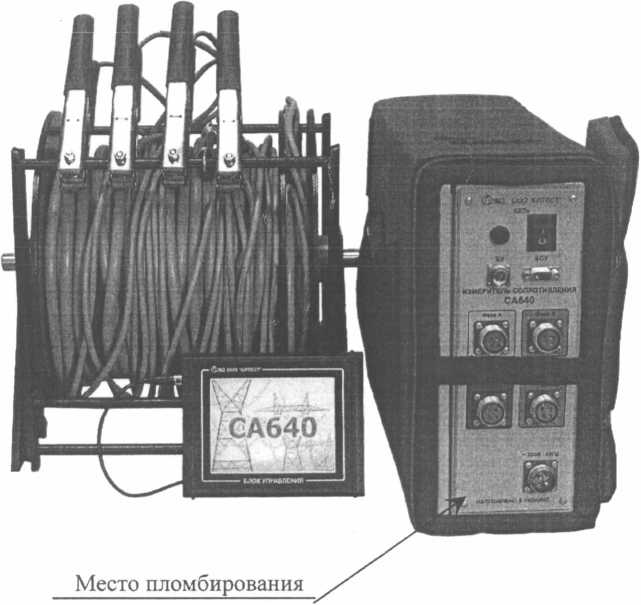

Внешний вид измерителя СА640 с кабелем измерительным и блоком управления представлен на рисунке 1.

Рис. 1 - Внешний вид измерителя СА640 с кабелем измерительным и блоком управления

Программное обеспечение

Измерители имеют встроенное и внешнее программное обеспечение.

Встроенное программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного программное обеспечение. Встроенное программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.

Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.

Идентификационные данные программного обеспечения измерителя приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий».

Таблица 1 -

обеспечения

данные

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения
Встроенное	CA640.hex	v4.12 и выше
Встроенное	BU.hex	v 1.40 и выше
Внешнее	setup_CA640_ETL vl.30.exe	vl.30 и выше
Внешнее	setup_CA640_ARCH vl.10.exe	vL.H\h выше С__________

2 Q/Г слр&СГЯ/Ь

в.А-

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики измерителя

Наименование характеристики	Значение
Диапазон измерения активного сопротивления, кОм	от 0 до 20
Пределы допускаемой основной абсолютной погрешности измерения активного сопротивления, Ом	( 10~5 ± 0,002-/? + — 1 I J
Пределы допускаемой дополнительной абсолютной погрешности измерения сопротивления, вызванной изменением температуры окружающего воздуха от границ нормального диапазона температур на каждые 10 °C до границ рабочего диапазона температур, Ом	f /о-5>\| ±0,5- 0,002 R +---- 1 I J
Диапазон измерения силы постоянного тока в измерительной цепи при измерении сопротивления, А	от 0,002 до 25
Пределы допускаемой основной относительной погрешности измерения силы постоянного тока при измерении сопротивления, %	±5
Пределы допускаемой дополнительной относительной погрешности измерения силы постоянного тока, вызванной изменением температуры окружающего воздуха от границ нормального диапазона температур на каждые 10 °C до границ рабочего диапазона температур, %	±2,5
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность, не более, %	от 0 до плюс 40 80
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность, не более, %	от минус 20 до плюс 50 80
Напряжение питания переменного тока	от 198 до 253 В
Наработка на отказ, ч, не менее	9000
Средний срок службы, лет, не менее	8
Габаритные размеры, мм, не более: - блок измерительный - блок управления - блок сопряжения универсальный	120x315x415 170x141x32 120x85x35
Масса, кг, не более: - блок измерительный - блок управления - блок сопряжения универсальный - комплект кабелей	9,9 0,7 0,4 10,3
Примечания: R - измеренное значение активного сопротивления, Ом; I- измеренное значение силы постоянного тока, А;

Знак утверждения типа

Знак утверждения типа наносится на панели измерителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки представлен в таблице 3.

Таблица 3

Наименование и условное обозначение	Кол.
Блок измерительный	1 шт.
Блок управления	1 шт.
Блок сопряжения универсальный	1 шт.*
Персональный компьютер	1 шт.*
Кабель волоконно-оптический ВОК2	1 шт.*
Кабель измерительный КИ	1 шт.
Кабель интерфейсный КИ(БУ-БИ)	1 шт.*
Кабель интерфейсный КИ(ПК-БИ)	1 шт.*
Кабель интерфейсный КИ(БУ-БСУ)	1 шт.*
Кабель mini-USB	1 шт.*
Кабель питания КП (БИ)	1 шт.
Кабель питания 50 Гц 230 В	1 шт.*
Мера нулевого сопротивления	1 шт.
Двухконтактный вывод	2 шт.
Зажим широкоформатный	4 шт.*
Барабан КИ	1 шт.*
Сумка укладочная 640	1 шт.
Сумка кабельная	1 шт.*
Сумка БУ	1 шт.
Руководство по эксплуатации. Часть 1. Техническая эксплуатация	1 экз.
Руководство по эксплуатации. Часть 2. Методика поверки	1 экз.
Паспорт	1 экз.
* - Наличие определяется при заказе

Поверка

Поверка осуществляется в соответствии с документом ПДРМ.411212.002 РЭ1 «Измерители сопротивления обмоток трансформаторов СА640. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.

Основные средства поверки представлены в таблице 4.

Таблица 4

Средства измерений	Диапазон измерений	Класс точности
Магазин сопротивлений Р4830/2	5 кОм, 20 кОм	0,02
Катушки электрического сопротивления РЗ10	0,001 Ом, 0,01 Ом	0,02
Катушки электрического сопротивления Р321	1 Ом, 10 Ом	0,01
Катушки электрического сопротивления Р331	100 Ом	0,01
Вольтметр В7-35	от 10 мкВ до 1000 В	________________0,2_______________

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации ПДРМ.411212.002 РЭ «Измерители сопротивления обмоток трансформаторов СА640. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
