Трансформаторы тока измерительные AMT-OC
| Номер в ГРСИ РФ: | РБ 03 13 5775 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 13 5775 15 [2015-11-19]
rb-03-13-5775-15_2015-11-19.pdf
|
Скачать |
Трансформаторы тока типа АМТ-ОС сконструированы специально для установки в корпусе КРУЭ производства фирмы «Siemens AG» и не является обособленным конструктивным узлом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5775 15 |
| Наименование | Трансформаторы тока измерительные AMT-OC |
| Год регистрации | 2015 |
| Номер сертификата | 9896 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "Siemens AG", Германия (DE)(изготовитель - фирма "Trench Germany GmbH", Германия (DE)) |
Производитель / Заявитель
фирма "Siemens AG" (изготовитель - фирма "Trench Germany GmbH")
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003 и МРБ МН.2228-2012. |
Поверители
Скачать
|
Описание типа РБ 03 13 5775 15 [2015-11-19]
rb-03-13-5775-15_2015-11-19.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока типа АМТ-ОС сконструированы специально для установки в корпусе КРУЭ производства фирмы «Siemens AG» и не является обособленным конструктивным узлом.
Описание
Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки помещены на ферромагнитных кольцевидных сердечниках, расположенных вне газового объема. Трансформатор тока может иметь от одной до восьми обмоток - измерительных и/или защитных. Количество, размеры и расположение обмоток могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоеденины к проходным контактам, смонтированным на клеммной колодке, которая расположена в металлической заземленной коробке. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Вторичные обмотки находятся в металлическом корпусе заполненном воздухом при атмосферном давлении.
Изготавливаются трансформаторы на различные наибольшие напряжения, следующих исполнений АМТ-ОС-245/1-6, АМТ-ОС-ЗОО/1-6, АМТ-ОС-362/1-6, АМТ-ОС-420/1-6 отличающихся конструкцией корпуса, габаритными размерами и массой.
Трансформаторы тока АМТ-ОС выпускаются в однофазном исполнении.

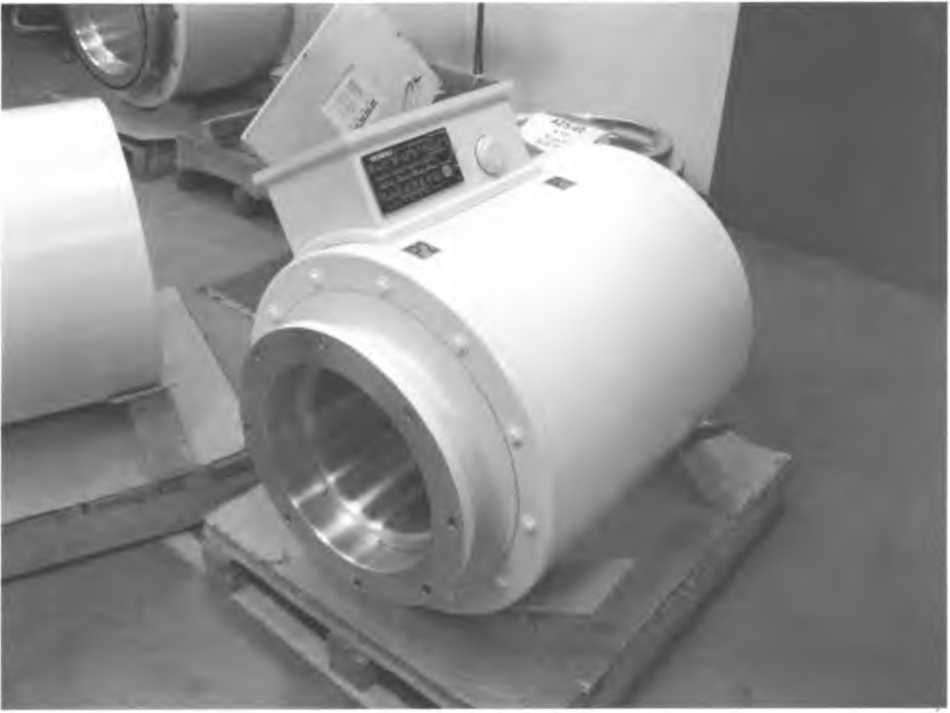

Внешний вид трансформаторов тока представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Рисунок 1 - трансформатор тока АМТ-ОС
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов тока измерительных АМТ-ОС представлены в таблице 1.
Таблица 1
|
Характеристики |
АМТ-ОС 245/1-6 АМТ-ОС 300/1-6 |
АМТ-ОС 362/1-6 АМТ-ОС 420/1-6 |
|
наибольшее рабочее напряжение, кВ |
252 |
363 |
|
номинальные первичные токи, А |
200-5000 | |
|
номинальные вторичные токи, А |
1; 5 | |
|
Для измерительных обмоток: - класс точности/ FS - номинальные нагрузки, В-А |
0,2S;0,5S; 0,2; 0,5; 1/5-15 2,5-100 | |
|
Для цепей защиты: - класс точности/ предельная кратность - номинальные нагрузки, В-А |
5Р; ЮР/10-40 2,5-100 | |
|
номинальная частота, Гц |
50 | |
|
температура эксплуатации, °C |
минус 5 ... плюс 40 | |
|
масса не более, кг |
250 | |
|
габаритные размеры, мм |
0648x765 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят: трансформатор тока, руководство по эксплуатации, паспорт (поставляется по заказу), упаковка.
Поверка
Поверку осуществляют в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и МРБ МН.2228-2012 «Трансформаторы тока. Методика поверки».
Поверка измерительных трансформаторов тока, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления.
Межповерочный интервал не более 48 месяцев.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация завода изготовителя "Trench Germany GmbH", Германия.
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
IEC 61869-2:2012 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Заключение
Трансформаторы тока измерительные АМТ-ОС соответствуют требованиям ГОСТ 7746-2001, IEC 61869-2:2012 и установленным в технической документации компанией "Trench Germany GmbH", Германия.
Отдел испытаний и измерений РУП «Брестский ЦСМС».
Республика Беларусь, г. Брест, ул. Спокойная, 1
Тел. (0162)41-56-13
Аттестат аккредитации № BY/112 02.1.0.0415
