Трансформаторы тока и напряжения комбинированные измерительные IVOKT 145 (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5766 15
Наименование	Трансформаторы тока и напряжения комбинированные измерительные IVOKT 145
Год регистрации	2015
Номер сертификата	9887
Дата регистрации	2015-08-04
Срок действия	2020-08-04
Получатель сертификата	фирма "MWB (Shanghai) Co., Ltd.", Китай (CN)

Производитель / Заявитель

фирма "MWB (Shanghai) Co., Ltd."

Адрес: No. 3658, Jiапсhепg Rоаd 200245 Shanghai

Контакты: +86 21 2408 4888

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.217-2003; ГОСТ 8.216-2011.

Поверители

Скачать

Описание типа РБ 03 13 5766 15 [2015-10-02]

rb-03-13-5766-15_2015-10-02.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Поверка НОРМАТИВНЫЕ ДОКУМЕНТЫ Заключение

Назначение

Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы тока и напряжения комбинированные измерительные IVOKT 145 -маслонаполненные.

Корпус трансформатора состоит из основания, изолятора, головы и защитного колпака-сильфона.

Комбинированные измерительные трансформаторы типов IVOKT проектируются и производятся с применением маслобумажной изоляции. Каждый комбинированный измерительный трансформатор заключен в фарфоровый защитный кожух и герметичен. Также оснащен сильфонами из нержавеющей стали, калиброванными по объему содержания масла и экстремальным температурам окружающего воздуха.

Секция трансформатора тока основана на конструкции головочного типа трансформаторов тока типа IOSK, а трансформатор напряжения - стандартной конструкции, установлен на основание и применяется также в индуктивных трансформаторах напряжения типа VEOT. Проходной изолятор мелкоступенчатой конструкции, что даёт низкую нагрузку на диэлектрик и равномерный градиент потенциала.

Внешний вид трансформаторов приведен на рисунке 1.

Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации трансформаторов	IVOKT 145
Наибольшее рабочее напряжение, кВ	145
Номинальная частота переменного тока, Гц	50
Трансформатор тока
Номинальный первичный ток трансформатора, А	25; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000;4000;5000
Номинальный вторичный ток трансформатора, А	1 или 5
Классы точности трансформатора для измерительных обмоток	0,2S; 0,2; 0,5S; 0,5
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация)	5Р; ЮР
Номинальная предельная кратность обмоток для защиты	10; 20; 30; 40; 50
Номинальная вторичная нагрузка, В -А	2; 5; 10; 20; 30; 40; 50; 60; 75
Номинальный коэффициент безопасности	5 или 10
Трансформатор напряжения
Номинальное первичное напряжение, кВ	ПОЛ/З
Номинальное вторичное напряжение, В	100/а/З; 110/э/З; 100; 110; 100/3; 110/3
Количество вторичных обмоток	основных: до 3; дополнительных: 1
Классы точности трансформатора для измерительных обмоток	0,2; 0,5; 1,0
Классы точности трансформатора для обмоток защиты (защита, управление, автоматика, сигнализация)	ЗР
Номинальная выходная мощность, В-А	10; 20; 30; 50; 100; 200; 400; 600; 800; 1000; 1200
Коэффициент превышения напряжения	1,2 долговременно
Коэффициент превышения напряжения	1,5 (1,9) (не более 30 с)
Рабочие условия эксплуатации: - температура окружающего воздуха	от минус 45 °C до плюс 40 °C

Габаритные размеры и масса трансформаторов определяются требованиями

заказчика.

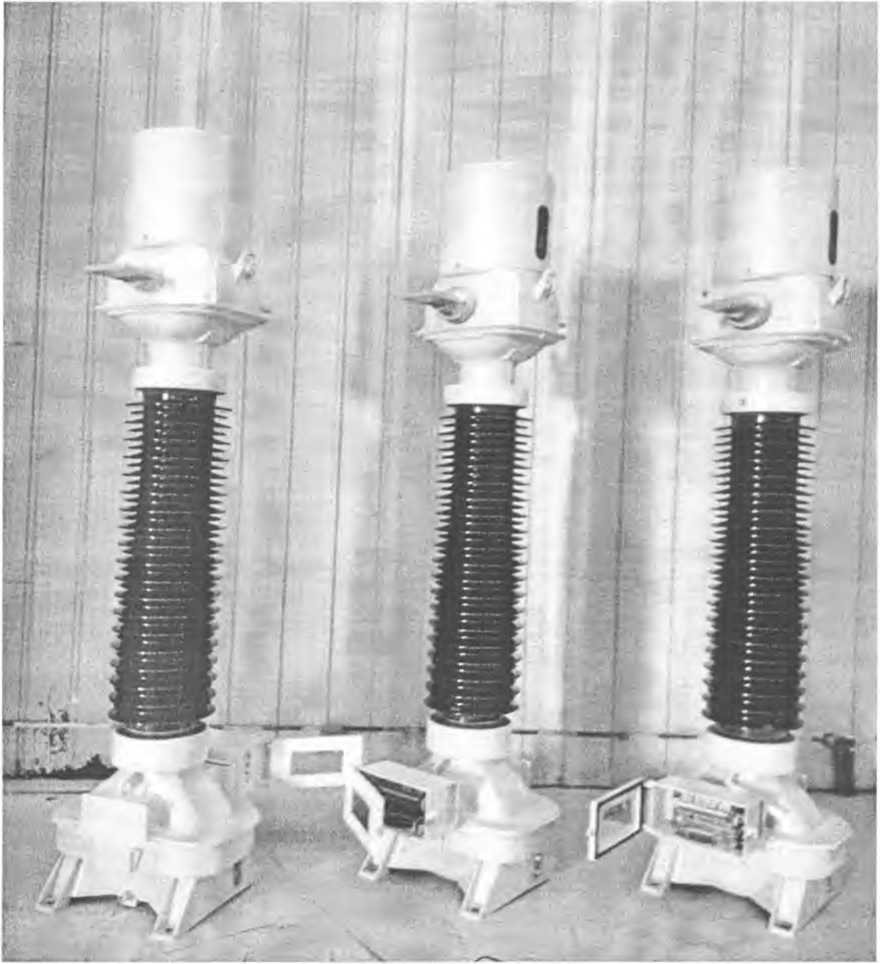

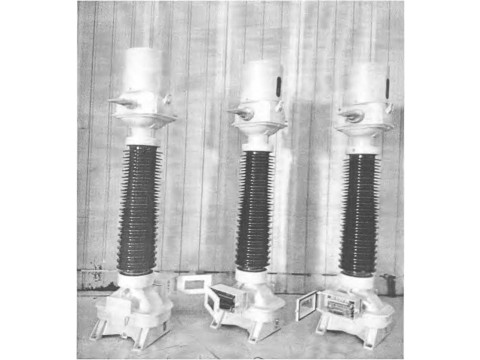

Рисунок 1 Внешний вид трансформаторов IVOKT 145

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит:

трансформатор тока и напряжения комбинированный протокол заводских испытаний с отметкой ОТК руководство по эксплуатации упаковка

шт.; экз.; экз.; шт.

Поверка

Поверка трансформаторов тока и напряжения комбинированных измерительных IVOKT 145 проводится по ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки", в части трансформатора тока и по ГОСТ 8.216-88 "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки", в части трансформатора напряжения.

НОРМАТИВНЫЕ

ДОКУМЕНТЫ

ГОСТ 7746-2001

ГОСТ 8.217-2003

ГОСТ 1983-2001

ГОСТ 8.216-88

"Трансформаторы тока. Общие технические условия"

"Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки"

"Трансформаторы напряжения. Общие технические условия" "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки"

Заключение

Трансформаторы тока и напряжения комбинированные измерительные IVOKT 145 соответствуют требованиям ГОСТ 7746-2001, ГОСТ 1983-2001 и документации «MWB (Shanghai) Со., Ltd..», г. Шанхай, КНР.

Межповерочный интервал - не более 48 месяцев.

Государственные приемочные испытания проведены:

Испытательным центром

государственного предприятия "Гомельский ЦСМС"

адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33

Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
