Трансформаторы измерительные комбинированные серии PVA
| Номер в ГРСИ РФ: | РБ 03 13 5763 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 5763 15 [2015-11-11]
rb-03-13-5763-15_2015-11-11.pdf
|
Скачать |
Трансформаторы измерительные комбинированные серии PVA (модели PVA 123, PVA 123а) (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 110 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5763 15 |
| Наименование | Трансформаторы измерительные комбинированные серии PVA |
| Год регистрации | 2015 |
| Номер сертификата | 9884 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "ABB PL High Voltage Components", Польша (PL) |
Производитель / Заявитель
фирма "ABB PL High Voltage Components"
Адрес: ul. Leszno 59, 06-300 Przasnysz
Контакты: Tel.: +48 22 223 92 55 / Fax: +48 22 223 89 58 / www.abb.pl.
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003; ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 5763 15 [2015-11-11]
rb-03-13-5763-15_2015-11-11.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы измерительные комбинированные серии PVA (модели PVA 123, PVA 123а) (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 110 кВ.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.
Описание
Принцип действия трансформаторов основан на одновременном преобразовании измеряемых токов и напряжений, протекающих по первичной обмотке блока трансформатора тока и блока трансформатора напряжения, в токи и напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы измерительные комбинированные серии PVA являются однофазными трансформаторами с бумажно-масляной изоляцией, фарфоровой либо полимерной оболочкой. Трансформаторы комбинированные состоят из блока трансформатора тока и блока трансформатора напряжения, помещенные в герметичный корпус и заполненные маслом. Блок трансформатора тока размещен в верхней части, а блок трансформатора напряжения размещен в нижней части (нижний бак). В верхней части трансформатора установлен герметичный сильфон, к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с нижним и верхним пределами уровня масла в трансформаторе. Через данное окошко по положению индикатора можно контролировать уровень масла в трансформаторе при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Для вторичных выводов блока трансформатора тока и блока трансформатора напряжения в конструкции трансформаторов предусмотрена герметичная клеммная коробка. По требованию заказчика выводы вторичных обмоток могут быть размещены в двух отдельных клеммных коробках.
Трансформаторы изготавливаются в следующих модификациях PVA 123, PVA 123а, отличающихся классами точности, предельными мощностями вторичных обмоток, габаритными размерами, массой и выполнены для наружной установки.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунках 1 и 2.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Места пломбирования заводом-изготовителем от несанкционированного доступа указаны в приложении Б.

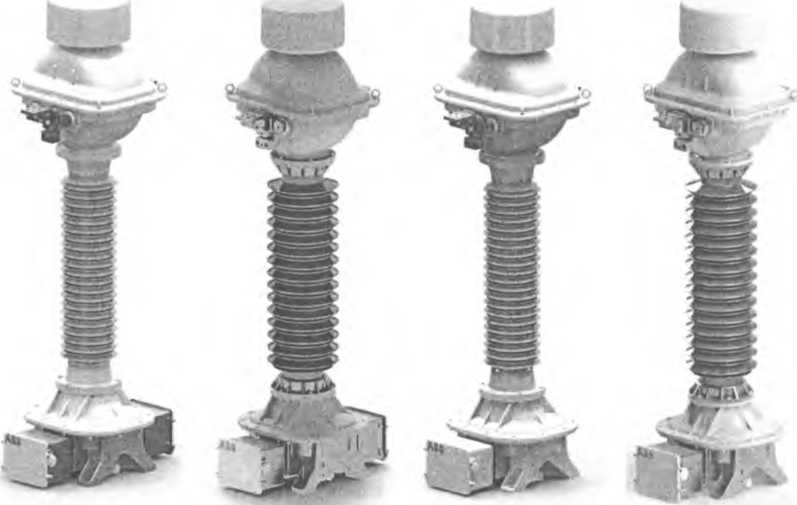

Рисунок 1 Внешний вид трансформаторов PVA 123

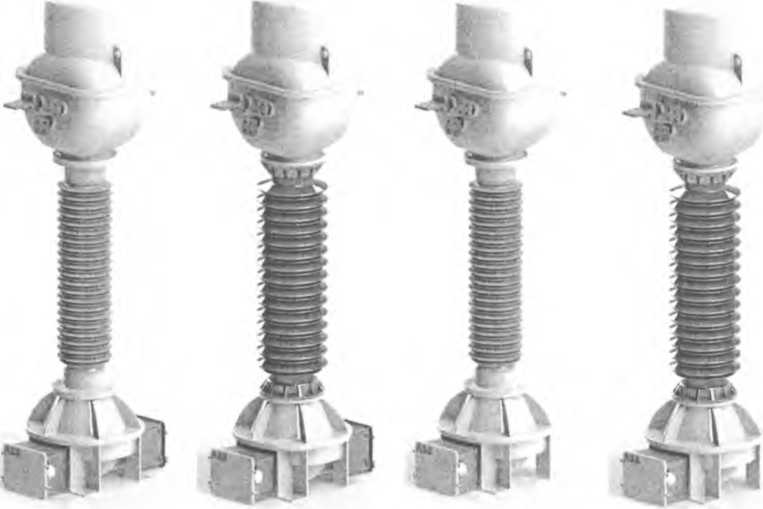

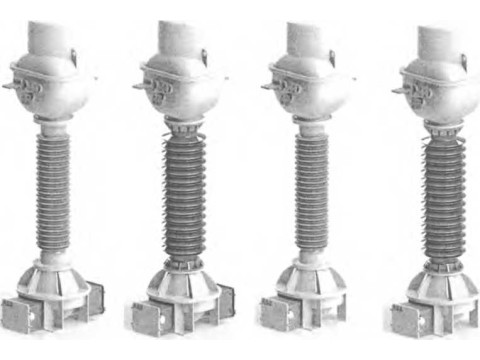

Рисунок 2 Внешний вид трансформаторов PVA 123а
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов измерительных комбинированных серии PVA (модели PVA 123, PVA 123а) представлены в таблицах 1-7.
Основные технические и метрологические характеристики для части измерительного трансформатора, представленного в виде блока трансформатора тока приведены в таблице 1.
Таблица 1
|
Классы точности по ГОСТ 7746-2001 -дляРУА 123 -дляРУА 123а |
0,2S; 0,2; 0,5S; 0,5, 1; 3; 5; 5Р, ЮР 0,1; 0,2S; 0,2; 0,5S; 0,5, 1; 3; 5; 5Р, ЮР |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный ПерВИЧНЫЙ ТОК Гном, А |
50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200 1500; 2000; 3000 |
|
Номинальная частота, Гц |
50 |
|
Номинальный вторичный ТОК, Гном, А |
1;5 |
|
Номинальная вторичная нагрузка 8гНом с коэффициентом мощности cos ф = 0,8, В-А |
от 2,5 до 90 |
|
Количество обмоток |
от 1 до 6 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2
|
Класс точности ГОСТ 7746-2001 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
1 |
2 |
3 |
4 |
|
0,1 |
5 |
±0,40 |
±15' |
|
20 |
±0,20 |
±8' | |
|
100 |
±0,10 |
±5' | |
|
120 |
±0,10 |
±5' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 | ||
|
120 |
±0,50 | ||
'Государственный реестр
1 средств из-.-ерений / \ Республики Беларусь / \Для документов/
С> Г- I А
/Л I V'
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
|
3 |
50 |
±3,00 |
— |
|
120 |
±3,00 |
— | |
|
5 |
50 |
±5,00 |
— |
|
120 |
±5,00 |
— |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 3.
Таблица 3 ____
|
Класс точности ГОСТ 7746-2001 |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
— |
Основные технические и метрологические характеристики для части измерительного трансформатора, представленного в виде блока трансформатора напряжения приведены в таблице 4.
Таблица 4
|
Классы точности по ГОСТ 1983-2001 |
0,2; 0,5; 1; 3; ЗР; 6Р | |
|
Номинальное напряжение первичной обмотки, кВ |
ИОА/З | |
|
Наибольшее рабочее напряжение, кВ |
126 | |
|
Номинальная частота, Гц |
50 | |
|
Номинальное напряжение основной вторичной обмотки, В |
ЮОА/З; 1 |
ОО; 100/3; |
|
Предельная мощность, В-А: - классы точности 0,2; 0,2/ЗР; - классы точности 0,5; 0,5/ЗР. |
PVA 123 150 400 |
PVA 123а 200 500 |
|
Предельная мощность дополнительных обмоток, В-А: - классы точности 1; 3; ЗР; 6Р; - классы точности 0,5; 1; 3; ЗР; 6Р. |
PVA 123 400 |
PVA 123а 450 |
|
Количество обмоток |
от 1 до 5 | |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 5.
Таблица 5
|
Класс точности по ГОСТ 1983-2001 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1 |
±1,0 |
±40' |
|
3 |
±3,0 |
— |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 6.
Таблица 6
|
Класс точности по ГОСТ 1983-2001 |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Рабочие условия эксплуатации, габаритные размеры и масса представлены в таблице 7.
Таблица 7
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 40 °C до плюс 40 °C 100 % при температуре 35 °C |
|
Срок службы, лет, не менее |
25 |
|
Габаритные размеры, мм, не более: -PVA 123 -PVA 123а |
2815 x994x718 2746 х 993 х 750 |
|
Масса, кг, не более: -PVA 123 -PVA 123а |
640 620 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
1 шт.;
1 экз;
1 экз.
1 Трансформатор измерительный комбинированный
2 Инструкция по монтажу и эксплуатации
3 Протокол приемо-сдаточных испытаний завода-изготовителя
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ГОСТ 7746-2001 ГОСТ 1983-2001 ГОСТ 8.216-2011 |
«Трансформаторы тока. Общие технические условия»; «Трансформаторы напряжения. Общие технические условия»; «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки»; |
|
ГОСТ 8.217-2003 |
«Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»; |
Техническая документация фирмы «ABB PL High Voltage Components» (Польша).
Заключение
Трансформаторы измерительные комбинированные серии PVA соответствуют требованиям ГОСТ 7746-2001, ГОСТ 1983-2001, технической документации фирмы «ABB PL High Voltage Components» (Польша).
Межповерочный интервал
не более 48 месяцев (для трансформа
предназначенных для применения, либо применяемых в сфере законодательной ме
ов,
Государственный
Для документов
—• реестр
-редств измерений Республики Беларусь
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь г. Минск, Старовиленский тракт, д. 93, Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
