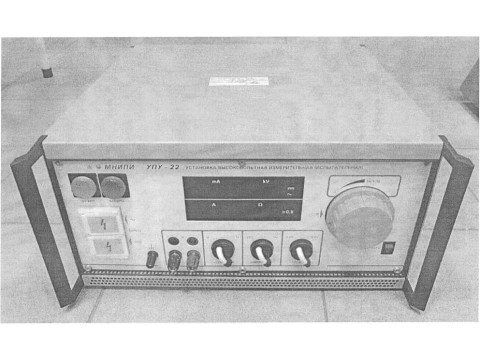

Установки высоковольтные измерительные (испытательные) УПУ-22
| Номер в ГРСИ РФ: | РБ 03 13 5703 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 5703 15 [2017-02-27]
rb-03-13-5703-15_2017-02-27.pdf
|
Скачать |
Установки высоковольтные измерительные (испытательные) УПУ-22 (далее -установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, для измерения тока утечки изоляции испытываемых объектов по постоянному току, а также для измерения сопротивления защитного заземления с использованием встроенного регулируемого источника переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5703 15 |
| Наименование | Установки высоковольтные измерительные (испытательные) УПУ-22 |
| Год регистрации | 2015 |
| Номер сертификата | 9749 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2020-06-03 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1533-2006. |
Поверители
Скачать
|
Описание типа РБ 03 13 5703 15 [2017-02-27]
rb-03-13-5703-15_2017-02-27.pdf
|
Скачать |
Описание типа
Назначение
Установки высоковольтные измерительные (испытательные) УПУ-22 (далее -установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, для измерения тока утечки изоляции испытываемых объектов по постоянному току, а также для измерения сопротивления защитного заземления с использованием встроенного регулируемого источника переменного тока.
Установки применяются при производстве и испытаниях радио- и электротехнической продукции на предприятиях, в испытательных центрах и лабораториях, ремонтных мастерских.
Описание
Установка представляет собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенными измерителями.
Принцип действия установки основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжение постоянного и переменного тока, регулируемое автотрансформатором.
Измерение сопротивления осуществляется с помощью встроенного измерителя сопротивления и регулируемого источника переменного тока.
Внешний вид установки приведён на рисунке 1.
Схема пломбирования установки от несанкционированного доступа с указанием мест нанесения знака поверки государственного поверителя и оттисков клейм ОТК приведена в приложении А.

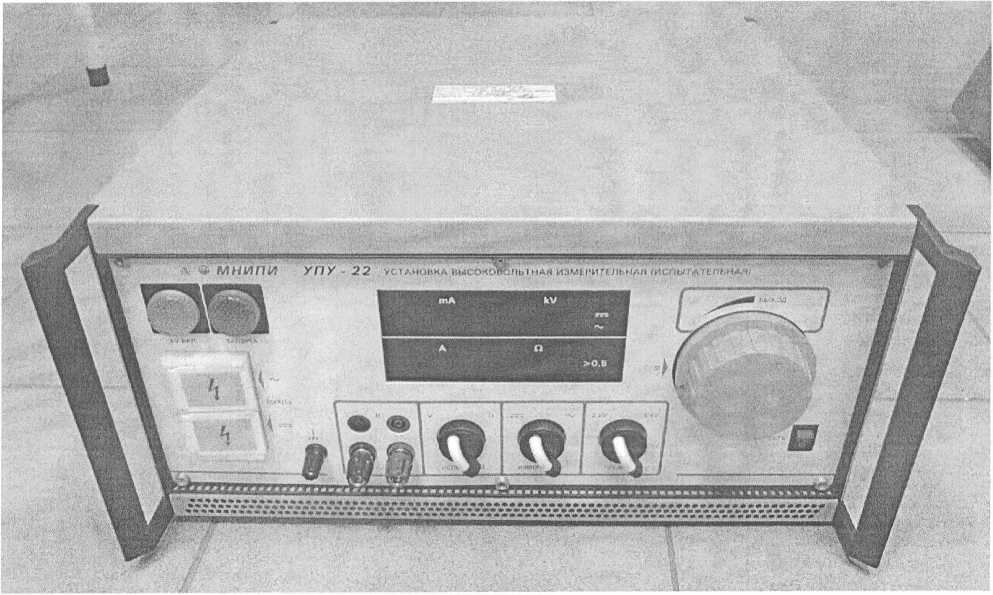

Рисунок 1 - Внешний вид установки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики установок представлены в таблице 1.
Таблица 1
|
Наименование |
Значение | |
|
1 Диапазоны установки и воспроизведения выходного напряжения постоянного и переменного тока, кВ |
от 0 до 2 от 0 до 5 | |
|
2 Пределы допускаемой приведённой погрешности при установке и воспроизведении выходного напряжения постоянного и переменного тока, % |
±3,0 | |
|
3 Диапазон измерения тока утечки, мА |
от 0,05 до 20,00 | |
|
4 Пределы допускаемой приведённой погрешности при измерении тока утечки, % |
± 10,0 | |
|
5 Для встроенного источника переменного тока: | ||
|
5.1 Диапазон воспроизведения силы переменного тока, А |
от 10 до 25 | |
|
5.2 Пределы допускаемой приведённой погрешности при воспроизведении силы переменного тока, % |
± 5,0 | |
|
6 Диапазон измерения сопротивления защитного заземления при токе 25 А частотой 50 Гц, Ом |
от 0,01 до 0,10 | |
|
7 Пределы допускаемой приведённой погрешности при измерении сопротивления защитного заземления, % |
±5,0 | |
|
8 Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения 5 кВ на холостом ходу, %, не более |
± | |
Продолжение таблицы 1
|
Наименование |
Значение |
|
9 Время пропадания выходного напряжения при срабатывании защиты, с, не более |
1,0 |
|
10 Диапазон срабатывания тока защиты, мА |
от 101 до 140 |
|
11 Мощность, потребляемая установкой от сети переменного тока напряжением 230 В частотой 50 Гц, В А, не более |
700 |
|
12 Рабочие условия применения: | |
|
- температура окружающего воздуха, °C |
от 10 до 35 |
|
- максимальная относительная влажность воздуха, % |
80 при температуре 25 °C |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
13 Условия транспортирования: | |
|
- температура окружающего воздуха, °C |
от минус 50 до плюс 50 |
|
- максимальная относительная влажность воздуха, % |
95 при температуре 25 °C |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
14 Время установления рабочего режима, мин, не более |
5 |
|
15 Средняя наработка на отказ, ч, не менее |
5000 |
|
16 Средний срок службы, лет, не менее |
5 |
|
17 Среднее время восстановления работоспособности, ч, не более |
4 |
|
18 Масса установки, кг, не более |
35 |
|
19 Габаритные размеры установки, мм, не более |
460 х 220 х 480 |
|
20 Степень защиты оболочки по ГОСТ 14254-96 |
IP20 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки установки указан в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Установка |
УШЯИ.441329.015 |
1 | |
|
Комплект монтажных частей: - кабель |
УШЯИ.685641.009 |
1 |
Для подключения |
|
- кабель |
УШЯИ.685641.012 |
1 |
установки к |
|
- кабель КИ |
УШЯИ.685611.260 |
1 |
испытываемым объектам и к сети |
|
- кабель КН |
УШЯИ.685641.014 |
1 |
переменного тока |
|
- шнур соединительный SCZ-1 |
ЯНТИ.685631.010-02 |
1 | |
|
Вставка плавкая ВП2Б-1В 5,0 A F |
ОЖО.481.005 ТУ |
2 | |
|
Комплект упаковки |
УШЯИ.305646.092 |
1 | |
|
УШЯИ.305642.193 |
1 | ||
|
Руководство по эксплуатации |
УШЯИ.441329.015 РЭ |
1 | |
|
Методика поверки |
УШЯИ.441329.015 МП |
1 | |
|
МРБ МП. 1533-2006 |
$ // $ И'- ‘ А |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования»;
ТУ BY 100039847.068-2006 «Установка высоковольтная измерительная (испытательная) УПУ-22. Технические условия»;
МРБ МН. 1533-2006 «Установка высоковольтная измерительная
(испытательная) УПУ-22. Методика поверки»;
Заключение
Установки высоковольтные измерительные (испытательные) УПУ-22 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.068-2006.
Установки соответствуют требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 12767 от 08.07.2015).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
